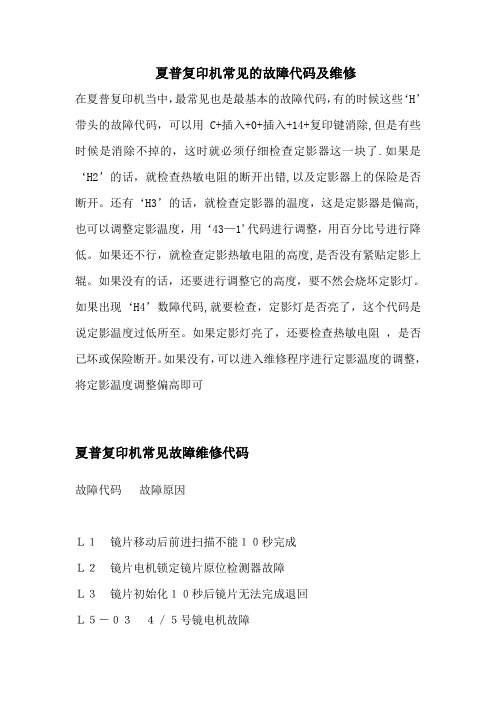

夏普复印机常见的故障代码及维修在夏普复印机当中，最常见也是最基本的故障代码，有的时候这些‘H’带头的故障代码，可以用C+插入+0+插入+14+复印键消除,但是有些时候是消除不掉的，这时就必须仔细检查定影器这一块了.如果是‘H2’的话，就检查热敏电阻的断开出错,以及定影器上的保险是否断开。
还有‘H3’的话，就检查定影器的温度，这是定影器是偏高,也可以调整定影温度，用‘43—1'代码进行调整，用百分比号进行降低。
如果还不行，就检查定影热敏电阻的高度,是否没有紧贴定影上辊。
如果没有的话，还要进行调整它的高度，要不然会烧坏定影灯。
如果出现‘H4’数障代码,就要检查，定影灯是否亮了，这个代码是说定影温度过低所至。
如果定影灯亮了，还要检查热敏电阻，是否已坏或保险断开。
如果没有，可以进入维修程序进行定影温度的调整，将定影温度调整偏高即可夏普复印机常见故障维修代码故障代码故障原因Ｌ１镜片移动后前进扫描不能１０秒完成Ｌ２镜片电机锁定镜片原位检测器故障Ｌ３镜片初始化１０秒后镜片无法完成退回Ｌ５－０３４／５号镜电机故障Ｌ５－０４４／５号镜电机ＭＨＰＳ故障Ｌ５－０５镜头电机故障Ｌ６旋转纸匣检测器ＲＣ电机故障Ｌ８电源频率异常Ｈ２热敏电阻开路Ｈ３热辊温度过高Ｈ４热辊温度过低Ｈ５下热辊定影保险开路Ｈ６下热辊温度保险开路Ｕ１后备电池电压过低Ｕ２存储器累计检查出错Ｕ３ＡＥ传感器故障Ｕ４ＡＤＵ故障Ｕ５－００ＡＤＦ通讯故障Ｕ５－０１Ａ电机故障Ｕ５－０２Ｂ电机故障Ｕ５－０３阻力传感器故障Ｕ５－０４排出传感器故障ＥＥ－ＥＬ显影剂过深ＥＥ－ＥＵ显影剂过浅Ｆ２－０２碳粉电机故障Ｆ３－１２主机上纸匣提升电机故障Ｆ３－２２主机下纸匣提升电机故障以上夏普ＳＦ系列故障代码于不同机型其代码略有增减机型：夏普2022-2027代码: F104 故障: 指标上限解决：关开机代码: F105 故障：指标上限解决：关开机代码: F106 故障：移位电机故障解决: 关开机机型: 夏普10161116代码： L100故障：反光镜进纸故障 (初始化时，反光镜开始进纸起的1.5秒内,MHPS不断开复印时,从反光镜开始进给起的0.5秒内MHPS不断开在复印期间反光镜进给开始时,反光镜不在原始位置)解决：断开接通电源代码: L401故障：主电机故障 (主电机转动期间MMRE脉冲检测不到的时间长于0.5秒解决：断开接通电源代码: L801故障：零交叉脉冲故障（零交叉脉冲移位宽度大于10%)解决: 断开接通电源代码： U201故障: 后备存储器故障(即使器增加值与校验值总和值互存在差异）解决：执行模拟16代码: U501故障：阻力传感器阻力宽度传感器调整故障（执行阻力传感器和阻力宽度传感器调整（模拟53—4）时，调整值超出规定的范围）解决：执行模拟14代码: U511故障：给纸电机故障（给纸电机转动期间，0.1秒以上未检测到转动脉冲解决：执行模拟14代码: U512故障：输纸电机故障(输纸电势转动期间，01秒以上未检测到转动脉冲)解决：执行模拟14代码： F100故障: 分页器通信错误(在分页器和主组件进行通信中出现错误）解决: 执行模拟14代码: F102故障：输纸电机故障(在输纸电机转动期间,0。
AR-158、AL-1240模拟代码
进入方式：C-曝光转换键-C-曝光转换键-主代码-开始-子代码-开始；按 C 进行切换；再按C取消模拟代码状态
AR-158、AL-1240故障代码
AR-163N、AR-201N、AR-206N、AR-1818、AR-1820模拟代码进入方式：C-插入-0-插入-主代码-开始-子代码-开始；按插入切换；按CA取消模拟代码状态
AR-163N、AR-201N、AR-206N、AR-1818、AR-1820故障代码
AR-158F模拟代码
进入方式：#-*-C-*；按 C 切换；按CA取消模拟代码状态
AR-158F故障代码
AR-M160、AR-M205、AR-2828 模拟代码
进入方式：#-插入-C-插入-主代码-开始-子代码-开始；按插入切换；按
CA取消模拟代码状态
AR-M160、AR-M205、AR-2828故障代码
AR-255、AR-275模拟代码
进入方式：#-插入-C-插入-主代码-开始-子代码-开始；按插入切换；按CA取消模拟代码状态
AR-255、AR-275故障代码
AR-M276模拟代码
进入方式：#/P-*-C-*-主代码-开始-子代码-开始；按用户设定切换；按CA取消模拟代码状态
AR-M350、AR-M450模拟代码
进入方式：P-*-C-*-主代码-开始-子代码-开始；按用户设定切换；按CA
取消模拟代码状态
AR-M350、AR-M450故障代码。
夏普数码复印机维修代码及维修方法夏普复印机维修代码U2-11计数器错误U2-12调整直错误F5-02曝光灯错误F9-00打印交换故障F9-10打印交换通信故障F9-80打印交换通信故障(通信协议)F9-81打印交换通信故障（检测）F9-82打印交换通信故障（溢出）F9-84打印交换通信故障（信息包）F9-88打印交换通信故障（时间限制）E1-00电了分页器交换通信故障U9-00操作交换通信故障L8-01零交叉脉冲平故障E7-04CCD白电平故障E7-05CCD黑电平故障E7-12校正故障U3-29反射镜原始位置故障L1-00反射镜进给故障L3-00反射镜返回故障L4-01主电机锁紧L6-10多面镜电机故障F1-06配页器电机故障L4-10隔离器电机故障L5-034#5反光镜电机故障L5-044#5反光镜电机MHPS故障L5-05镜头电机故障L5-06镜头电机LHPS故障U4-02ADU校直板故障U4-04ADU后端板故障U5-00ADU通讯故障U5-01A电机故障U5-02B电机故障U5-03阻挡传感器故障U5-04排出传感器故障夏普数码复印机维修代码1-1 确认反射镜装置动作1-2 确认光学系传感器动作1-6 反光镜扫描连续动作2-1 SPF连续动作2-2 确认SPF传感器动作2-3 确认SPF电动机正转方向动人2-4 确认SPF电动机逆转方向动作2-8 确认SPF进纸电磁阀动作2-9 RSPF翻转电磁铁动作检查2-10 RSPF出纸门电磁铁动作检查2-11 确认SPF PS释放电磁阀动作3-2 确认移动分离传感器动作3-3 确认分页器移动动人3-4 确认分离板动作（检测是否正常转动）3-11 确认配页器原位动作5-1 确认扣作部显示（面板LED灯全亮秒）5-2 确认加热灯亮（定影灯50秒间隔亮5次）5-3 确认复印机灯亮（10秒浓度键改亮度）6-1 确认进纸电磁阀动作（50秒间隔驱动20次）6-10 驱动主盒半圆辊7-1 预热时间表示有JAM老化7-4 预热省略7-6 间歇老化有纸7-8 预热时间表示8-1 复印模式的显影偏压输出8-2 复印模式的主充电器栅极电压（High状态高）输出8-3 复印模式的主充电器栅极电压（Low状态低）输出8-6 转印电压输出8-10 打印模式的显影偏压以及控制回路的动作确认和调整8-11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8-13 FAX模式的显影偏压以及控制回路的动作确认和调整8-14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9-1 双面器负载（马达）正转测试9-2 双面器负载（马达）反转测试9-4 双面器马达的转速调整9-5 双面器马达的把向转换时间调整10 确认墨粉电动机动作14 解除U2以外的故障16 解除U2故障20-1 清除保养计数21-1 保养循环的设定（0=2500张1=5000张2=15000张3=30000张4=150000张5=999999张）22-1 保养计数器的显示22-2 保养预置值显示（SIM20-1设定值）22-3 卡纸储存的显示（最近30次卡纸）22-4 总卡纸计数显示22-5 总计数显示22-6 显影计数器显示22-8 SPF计数器显示22-9 进纸计数器显示22-12 光鼓计数器显示22-13 CRUM类型显示22-14 FLASH ROM的版本22-15 故障储存器显示（最近15次故障）22-16 双面打印计数显示22-17 复印计数器显示22-18 打印计数器显示22-19 电子分类计数器显示22-21 扫描计数器显示22-22 SPF卡纸计数器显示24-1 卡纸储存器清除24-2 故障储存器清除24-4 SPF计数器清除24-5 双面打印计数清除24-6 进纸计数器清除24-7 光鼓计数器清除24-8 复印计数器清除24-9 印刷计数器清除24-10 电子类计数器清除24-13 扫描计数器清除24-14 SPF卡纸计数清除24-15 扫描模式计数器清除25-1 确认主电机机劝作（30秒）25-10 确认LSU多面镜电动机动作（30秒）26-1 选件开关的显示（选购件对应灯亮）26-3 部门管理器的设定(0:计数模式1:投币模式)26-4 本机双面动作设置(0:无双面1:有双面功能)26-5 计数器方式设定(0:双面计数1:单面计数)26-6 发送地设定(5:中国6:台湾)26-7 直接显示CPM旋转速度26-10 网络扫描的试用设定26-18 节粉方式(0:节粉关闭1打开)26-22 语言设定（打印卡面板语言）(0:日语1:英语……)26-30 CE标记对应控制设定(0:CE标记OFF 1:ON)26-32 风扇旋转状况变化26-36 (0:保养计数到停机1:不停)26-37 (0:载体计数到停机1:不停)26-38 光鼓超寿命停止设定（0停机1不停机）26-39 内存容量检测(16:16M内存32:32M内存)26-42 转印时间调整（R系列:1：240MS 3：260MS 9：320MS）(M系列机子取值1-99 默认值50)26-43 上下端空白设置(自动灯表下端,手动灯表上端)26-50 黑白转换功能设定（0：可转1：不可转）26-51 复印机暂停功能设定（0：不停1：停）26-60 未装载FAX时，设定FAX模式键是否有效27-1 设定有元PC／调制解调器的通信故障27-5 输入机器的机号30-1 确认本体传感器动作30-2 确认给纸部的传感、检测器及相关回路的动作40-1 确认手动托盘的纸张尺寸检测器及相关回路的动作41-2 调整OC原稿检测传感器41-3 原稿检测传感器受光电平显示41-4 OC盖板20度时的检测电平调整42-1 载体记数清除43-1 定影温度设定（倍率键调）43-10 明信片纸张进纸周期设置(取值1-99)43-11 明信片纸定影温度设置43-12 待机模式定影风扇转动设置(0:低速1:高速)43-13 定影纸张间隙控制(0:禁止1:允许)44-34 转印电流设定44-40 墨粉补充前转动时间设置(取值1-99)46-1 复印浓度300dpi电平调整46-2 复印曝光600dpi浓度等级调整46-7 分别调整复印曝光浓度等级（超级照片）46-9 复印浓度等级单独调整手动300dpi等级（文字）46-10 复印浓度等级单独调整手动600dpi（文字／照片）46-11 复印浓度等级单独调整（照片）46-18 复印对比度调整300dpi46-19 曝光时的图像质量调整46-20 SPF的曝光浓度校正46-29 复印对比度调整600dpi46-30 进行AE设定(取值0-30)46-31 图像锐度调整(0:黑白校正2:清晰)46-39 调整传真模式对比度46-45 调整传真模式的图像浓度48-1 主（前后）扫描方向倍率调整48-2 复印时OC方式副扫描方向倍率调整48-3 自动调整前端．副扫描倍率48-5 复印时SPF方式副扫描方向倍率调整49-1 FLASH ROM程序写入模式50-1 复印画像位置调整（左右方向，值加减1移动0.127MM）50-5 调整图像先端位置50-6 调整复印模式SPF／RSPF原稿图像位置50-10 用纸中心偏移调整(上下方向)50-12 调整复印模式原稿图像中心位置50-13 OC方式原稿中心偏50-16 SPF方式原稿中心偏听偏信移调整50-18 双面复印时反面图像位置调整50-19 双面复印时后端空白调整51-02 对位量调整51-8 设定禁止感光鼓分离爪动作53-8 SPF扫描位置调整56-1 传送MFP控制器数据61-1 检测LSU的动作61-2 调复印模式激光功率（绝对值）61-3 六棱镜电机检测62-1 格式化硬盘62-3 检测硬盘读写操作62-8 格式化硬盘（除系统数据区域）62-10 删除完成作业列表（同时删除作业日志）63-1 确认黑白校正数据63-2 执行黑白校正63-7 自动调整SPF白校正开始的像素位置64-1 自我打印功能65-5 进行操作面板的检测66-22 调传真听筒音量66-23 下载传真程序66-24 清除传真数据内存66-39 设定发货地规格66-60 设定ACR数据67-11 用于设定“select-in“信号67-14 进行flash programs写入／比较检测67-17 进行NVROM的清除67-18 清除FLASH ROM 的Network Scanner Application(网络扫描应用软件)用数据区域67-20 装载网络扫描组件时，检测网络连接1-1确认反射镜装置动作1-2确认光学系传感器动作1-6反光镜扫描连续动作2-1SPF连续动作2-2确认SPF传感器动作2-3确认SPF电动机正转方向动人2-4确认SPF电动机逆转方向动作2-8确认SPF进纸电磁阀动作2-9RSPF翻转电磁铁动作检查2-10RSPF出纸门电磁铁动作检查2-11确认SPFPS释放电磁阀动作3-2确认移动分离传感器动作3-3确认分页器移动动人3-4确认分离板动作（检测是否正常转动）3-11确认配页器原位动作5-1确认扣作部显示（面板LED灯全亮秒）5-2确认加热灯亮（定影灯50秒间隔亮5次）5-3确认复印机灯亮（10秒浓..主题：复印机维修维修代码IT夏普数码复印机故障代码2006-11-1916:59夏普数码复印机故障代码夏普数码复印机故障代码H200热敏电阻断开（电阻到MCU板的连接、SIM14清）H300定影部高温故障（温超240度、SIM5-2灯闪时：查接线。
夏普复印机故障代码解决方法清除键——插入键——0键——插入键——主代码——开始键——副代码——开始键（复印件记录输入值）Ｈ２热敏电阻断开错误Ｈ３定影温度异常（高温检测）Ｈ４定影温度异常（底温检测）ＣＣ原稿检测传感器错误Ｕ２－０４ＥＥＰＲＯＭ通讯错误－１１计数器错误－１２调整值错误Ｆ５暴光灯错误Ｆ９－００打印交换通信故障－１０打印交换故障－８０打印交换通信故障（通信协议）－８１打印交换通信故障（检测）－８２打印交换通信故障（溢出）－８４打印交换通信故障（信息包）－８８打印交换通信故障（时间限制）Ｅ１－００电子分页器交换通信错误－１０电子分页器交换故障－１１图象控制错误－１２图象缩小错误－１３ＦＬＡＳＨＲＯＭ错误－１４ＲＡＭ错误－１５页存储器错误－１６ＳＩＭＭ存储错误－１７画像旋转用储存器错误－８０电子分页器交换通信故障（通信协议）－８１电子分页器交换通信故障（检测）－８２电子分页器交换通信故障（溢出）－８４电子分页器交换通信故障（信息包）－８８电子分页器交换通信故障（时间限制）Ｕ９－００操作交换通信故障－８０操作交换通信故障（通信协议）－８１操作交换通信故障（检测）－８２操作交换通信故障（传送过速）－８４操作交换通信故障（信息包）－８８操作交换通信故障（时间限制）Ｌ８－０１零交叉脉冲故障Ｅ７－０３激光装置错误－０４ＣＣＤ白电平故障－０５ＣＣＤ黑电平故障－１２校正故障Ｕ３－２９反射镜原始位置错误Ｌ１－００反射镜进给故障Ｌ３－００反射镜返回故障Ｌ４－０１主电机锁死Ｌ６－１０多面镜电机被锁紧Ｆ１－０６配页器电机故障Ｌ４－１０隔离器电机故障Ｕ９５操作连接异常示例：主代码副代码内容14 清除U2以外的故障15 清除U2故障24 7 光鼓计数清除厦普AR1818出现 H、4交替闪烁：故障代码消除方法如下：快速按C键、暂停/插入键、0键、暂停/插入键这时所有灯消失，然后按1、4键、再按复印键。
大功告成。
1818小人解决办法20-1是消掉鼓记数的.24-7 .是消掉鼓时间记数的.操作如下.C-插入-C-插入-20-复印键-1-复印键完成后.按CA键即可.我是上海的。
夏普数码复印机维修代码及维修方法
1.故障代码E1：传真机连续传送纸张错误
维修方法：
-检查纸长是否超出规定范围，如超出范围，则按照规定范围裁剪纸张。
-检查纸盘中是否有错误的纸张，如果有，则清理纸盘，并更换正确
的纸张。
-检查传真机是否有杂质，如有，则清理传真机内部。
2.故障代码E2：传真机纸张堵塞
维修方法：
-确认纸盘中的纸张是否放置正确，如果纸张堆积太多，则减少纸张
堆叠。
-检查纸盘是否松动，如果松动，则重新固定纸盘。
-清除纸盘中的纸屑或杂质。
3.故障代码E3：传真机发生传送错误
维修方法：
-检查传真文档是否放置正确，如未放置正确，则重新放置传真文档。
-检查传真文档是否过大或过小，如果是，则重新调整传真文档的大小。
-检查传真文档是否放置完全，如果未完全放置，则重新放置传真文档。
4.故障代码E4：传真机纸张用完
维修方法：
-检查纸盘中是否有纸张，如果没有，则添加纸张。
-检查纸盘中的纸张是否正常堆叠，如果不正常则重新堆叠纸张。
-检查纸盘内部是否有堵塞，如有，则清理堵塞。
5.故障代码E5：传真机纸张卡纸
维修方法：
-清除卡纸，可以打开传真机的纸盖，检查是否有纸张卡住，如果有，则轻轻将纸张拉出。
-检查纸盘是否安装正确，如果不正确，则固定纸盘。
-检查传真机的传送系统是否有杂质堵塞，如有，则清除堵塞。
需要注意的是，在进行维修时，务必先将夏普数码复印机断电，并确
认已经拔掉电源插头。
另外，在进行维修时应该小心操作，避免造成更大
的损坏。
夏普复印机故障代码解决方法【1】清除键——插入键——0键——插入键——主代码——开始键——副代码——开始键（复印件记录输入值）Ｈ２热敏电阻断开错误Ｈ３定影温度异常（高温检测）Ｈ４定影温度异常（底温检测）ＣＣ原稿检测传感器错误Ｕ２－０４ＥＥＰＲＯＭ通讯错误－１１计数器错误－１２调整值错误Ｆ５暴光灯错误Ｆ９－００打印交换通信故障－１０打印交换故障－８０打印交换通信故障（通信协议）－８１打印交换通信故障（检测）－８２打印交换通信故障（溢出）－８４打印交换通信故障（信息包）－８８打印交换通信故障（时间限制）Ｅ１－００电子分页器交换通信错误－１０电子分页器交换故障－１１图象控制错误－１２图象缩小错误－１３ＦＬＡＳＨＲＯＭ错误－１４ＲＡＭ错误－１５页存储器错误－１６ＳＩＭＭ存储错误－１７画像旋转用储存器错误－８０电子分页器交换通信故障（通信协议）－８１电子分页器交换通信故障（检测）－８２电子分页器交换通信故障（溢出）－８４电子分页器交换通信故障（信息包）－８８电子分页器交换通信故障（时间限制）Ｕ９－００操作交换通信故障－８０操作交换通信故障（通信协议）－８１操作交换通信故障（检测）－８２操作交换通信故障（传送过速）－８４操作交换通信故障（信息包）－８８操作交换通信故障（时间限制）Ｌ８－０１零交叉脉冲故障Ｅ７－０３激光装置错误－０４ＣＣＤ白电平故障－０５ＣＣＤ黑电平故障－１２校正故障Ｕ３－２９反射镜原始位置错误Ｌ１－００反射镜进给故障Ｌ３－００反射镜返回故障Ｌ４－０１主电机锁死Ｌ６－１０多面镜电机被锁紧Ｆ１－０６配页器电机故障Ｌ４－１０隔离器电机故障Ｕ９５操作连接异常示例：主代码副代码内容14 清除U2以外的故障15 清除U2故障24 7 光鼓计数清除厦普AR1818出现 H、4交替闪烁：故障代码消除方法如下：快速按C键、暂停/插入键、0键、暂停/插入键这时所有灯消失，然后按1、4键、再按复印键。
大功告成。
1818小人解决办法20-1是消掉鼓记数的.24-7 .是消掉鼓时间记数的.操作如下.C-插入-C-插入-20-复印键-1-复印键完成后.按CA键即可.我是上海的。
夏普数码复印机维修代码及维修方法夏普复印机维修代码U2-11计数器错误U2-12调整直错误F5-02曝光灯错误F9-00打印交换故障F9-10打印交换通信故障F9-80打印交换通信故障(通信协议)F9-81打印交换通信故障（检测）F9-82打印交换通信故障（溢出）F9-84打印交换通信故障（信息包）F9-88打印交换通信故障（时间限制）E1-00电了分页器交换通信故障U9-00操作交换通信故障L8-01零交叉脉冲平故障E7-04CCD白电平故障E7-05CCD黑电平故障E7-12校正故障U3-29反射镜原始位置故障L1-00反射镜进给故障L3-00反射镜返回故障L4-01主电机锁紧L6-10多面镜电机故障F1-06配页器电机故障L4-10隔离器电机故障L5-034#5反光镜电机故障L5-044#5反光镜电机MHPS故障L5-05镜头电机故障L5-06镜头电机LHPS故障U4-02ADU校直板故障U4-04ADU后端板故障U5-00ADU通讯故障U5-01A电机故障U5-02B电机故障U5-03阻挡传感器故障U5-04排出传感器故障夏普数码复印机维修代码1-1 确认反射镜装置动作1-2 确认光学系传感器动作1-6 反光镜扫描连续动作2-1 SPF连续动作2-2 确认SPF传感器动作2-3 确认SPF电动机正转方向动人2-4 确认SPF电动机逆转方向动作2-8 确认SPF进纸电磁阀动作2-9 RSPF翻转电磁铁动作检查2-10 RSPF出纸门电磁铁动作检查2-11 确认SPF PS释放电磁阀动作3-2 确认移动分离传感器动作3-3 确认分页器移动动人3-4 确认分离板动作（检测是否正常转动）3-11 确认配页器原位动作5-1 确认扣作部显示（面板LED灯全亮秒）5-2 确认加热灯亮（定影灯50秒间隔亮5次）5-3 确认复印机灯亮（10秒浓度键改亮度）6-1 确认进纸电磁阀动作（50秒间隔驱动20次）6-10 驱动主盒半圆辊7-1 预热时间表示有JAM老化7-4 预热省略7-6 间歇老化有纸7-8 预热时间表示8-1 复印模式的显影偏压输出8-2 复印模式的主充电器栅极电压（High状态高）输出8-3 复印模式的主充电器栅极电压（Low状态低）输出8-6 转印电压输出8-10 打印模式的显影偏压以及控制回路的动作确认和调整8-11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8-13 FAX模式的显影偏压以及控制回路的动作确认和调整8-14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9-1 双面器负载（马达）正转测试9-2 双面器负载（马达）反转测试9-4 双面器马达的转速调整9-5 双面器马达的把向转换时间调整10 确认墨粉电动机动作14 解除U2以外的故障16 解除U2故障20-1 清除保养计数21-1 保养循环的设定（0=2500张1=5000张2=15000张3=30000张4=150000张5=999999张）22-1 保养计数器的显示22-2 保养预置值显示（SIM20-1设定值）22-3 卡纸储存的显示（最近30次卡纸）22-4 总卡纸计数显示22-5 总计数显示22-6 显影计数器显示22-8 SPF计数器显示22-9 进纸计数器显示22-12 光鼓计数器显示22-13 CRUM类型显示22-14 FLASH ROM的版本22-15 故障储存器显示（最近15次故障）22-16 双面打印计数显示22-17 复印计数器显示22-18 打印计数器显示22-19 电子分类计数器显示22-21 扫描计数器显示22-22 SPF卡纸计数器显示24-1 卡纸储存器清除24-2 故障储存器清除24-4 SPF计数器清除24-5 双面打印计数清除24-6 进纸计数器清除24-7 光鼓计数器清除24-8 复印计数器清除24-9 印刷计数器清除24-10 电子类计数器清除24-13 扫描计数器清除24-14 SPF卡纸计数清除24-15 扫描模式计数器清除25-1 确认主电机机劝作（30秒）25-10 确认LSU多面镜电动机动作（30秒）26-1 选件开关的显示（选购件对应灯亮）26-3 部门管理器的设定(0:计数模式1:投币模式)26-4 本机双面动作设置(0:无双面1:有双面功能)26-5 计数器方式设定(0:双面计数1:单面计数)26-6 发送地设定(5:中国6:台湾)26-7 直接显示CPM旋转速度26-10 网络扫描的试用设定26-18 节粉方式(0:节粉关闭1打开)26-22 语言设定（打印卡面板语言）(0:日语1:英语……)26-30 CE标记对应控制设定(0:CE标记OFF 1:ON)26-32 风扇旋转状况变化26-36 (0:保养计数到停机1:不停)26-37 (0:载体计数到停机1:不停)26-38 光鼓超寿命停止设定（0停机1不停机）26-39 内存容量检测(16:16M内存32:32M内存)26-42 转印时间调整（R系列:1：240MS 3：260MS 9：320MS）(M系列机子取值1-99 默认值50)26-43 上下端空白设置(自动灯表下端,手动灯表上端)26-50 黑白转换功能设定（0：可转1：不可转）26-51 复印机暂停功能设定（0：不停1：停）26-60 未装载FAX时，设定FAX模式键是否有效27-1 设定有元PC／调制解调器的通信故障27-5 输入机器的机号30-1 确认本体传感器动作30-2 确认给纸部的传感、检测器及相关回路的动作40-1 确认手动托盘的纸张尺寸检测器及相关回路的动作41-2 调整OC原稿检测传感器41-3 原稿检测传感器受光电平显示41-4 OC盖板20度时的检测电平调整42-1 载体记数清除43-1 定影温度设定（倍率键调）43-10 明信片纸张进纸周期设置(取值1-99)43-11 明信片纸定影温度设置43-12 待机模式定影风扇转动设置(0:低速1:高速)43-13 定影纸张间隙控制(0:禁止1:允许)44-34 转印电流设定44-40 墨粉补充前转动时间设置(取值1-99)46-1 复印浓度300dpi电平调整46-2 复印曝光600dpi浓度等级调整46-7 分别调整复印曝光浓度等级（超级照片）46-9 复印浓度等级单独调整手动300dpi等级（文字）46-10 复印浓度等级单独调整手动600dpi（文字／照片）46-11 复印浓度等级单独调整（照片）46-18 复印对比度调整300dpi46-19 曝光时的图像质量调整46-20 SPF的曝光浓度校正46-29 复印对比度调整600dpi46-30 进行AE设定(取值0-30)46-31 图像锐度调整(0:黑白校正2:清晰)46-39 调整传真模式对比度46-45 调整传真模式的图像浓度48-1 主（前后）扫描方向倍率调整48-2 复印时OC方式副扫描方向倍率调整48-3 自动调整前端．副扫描倍率48-5 复印时SPF方式副扫描方向倍率调整49-1 FLASH ROM程序写入模式50-1 复印画像位置调整（左右方向，值加减1移动0.127MM）50-5 调整图像先端位置50-6 调整复印模式SPF／RSPF原稿图像位置50-10 用纸中心偏移调整(上下方向)50-12 调整复印模式原稿图像中心位置50-13 OC方式原稿中心偏50-16 SPF方式原稿中心偏听偏信移调整50-18 双面复印时反面图像位置调整50-19 双面复印时后端空白调整51-02 对位量调整51-8 设定禁止感光鼓分离爪动作53-8 SPF扫描位置调整56-1 传送MFP控制器数据61-1 检测LSU的动作61-2 调复印模式激光功率（绝对值）61-3 六棱镜电机检测62-1 格式化硬盘62-3 检测硬盘读写操作62-8 格式化硬盘（除系统数据区域）62-10 删除完成作业列表（同时删除作业日志）63-1 确认黑白校正数据63-2 执行黑白校正63-7 自动调整SPF白校正开始的像素位置64-1 自我打印功能65-5 进行操作面板的检测66-22 调传真听筒音量66-23 下载传真程序66-24 清除传真数据内存66-39 设定发货地规格66-60 设定ACR数据67-11 用于设定“select-in“信号67-14 进行flash programs写入／比较检测67-17 进行NVROM的清除67-18 清除FLASH ROM 的Network Scanner Application(网络扫描应用软件)用数据区域67-20 装载网络扫描组件时，检测网络连接1-1确认反射镜装置动作1-2确认光学系传感器动作1-6反光镜扫描连续动作2-1SPF连续动作2-2确认SPF传感器动作2-3确认SPF电动机正转方向动人2-4确认SPF电动机逆转方向动作2-8确认SPF进纸电磁阀动作2-9RSPF翻转电磁铁动作检查2-10RSPF出纸门电磁铁动作检查2-11确认SPFPS释放电磁阀动作3-2确认移动分离传感器动作3-3确认分页器移动动人3-4确认分离板动作（检测是否正常转动）3-11确认配页器原位动作5-1确认扣作部显示（面板LED灯全亮秒）5-2确认加热灯亮（定影灯50秒间隔亮5次）5-3确认复印机灯亮（10秒浓..主题：复印机维修维修代码IT夏普数码复印机故障代码2006-11-1916:59夏普数码复印机故障代码夏普数码复印机故障代码H200热敏电阻断开（电阻到MCU板的连接、SIM14清）H300定影部高温故障（温超240度、SIM5-2灯闪时：查接线。
夏普数码复印机维修代码说明夏普数码复印机故障代码夏普数码复印机故障代码H2 00 热敏电阻断开（电阻到MCU板的连接、SIM14清）H3 00 定影部高温故障（温超240度、SIM5-2灯闪时：查接线。
常亮：查电源板、MCU板、灯控板）H4 00 定影部低温故障（温不足140度）（恒温器等）H5 01 连续5次T10D（T20D）未检测到卡纸（定影卡纸，安装等）02 定影热敏电阴的检测异常CC 原稿检测传感器错误U2 04 EEPROM通信出错（ROM安装到位否）11 计数器校正出错12 调整值校正出错20 机器速度代码数据出错（SIM26-57设的机种类型对否）40 CRUM芯片通信出错（显影组件接触不良）U3 29 反射镜原始位置错误U7 00 RIC 板与本机连接U9 00 MCU-OPE间通信故障（接线、接地）80 操作控制电路板故障（协议）81 操作控制电路板故障（奇偶）82 操作控制电路板故障（溢出）84 操作控制电路板故障（框架）88 操作控制电路板故障（超时）99 操作面板语言出错U95 面板连接错误造成面板单独显示F5 02 复印灯点灯异常（灯或线路坏、反光镜上经常有水蒸汽、标准白板脏或变形、白板上面的三条黑线被抹掉，执行63-1 值不在B0左右，要调整CCD的高低或水平位置了。
数值大于90则问题不大、CCD扁平线不良，）E1 00 IMC电路板通信故障10 IMC电路板故障11 图像控制出错12 画像缩小出错13 IMC电路板 FLASH ROM出错14 IMC电路板WORK RAM出错15 IMC电路板PAGE MEMORY出错16 IMC电路板图像压缩MEMORY出错17 IMC电路板平滑IC出错80 IMC电路板通信故障（协议）81 IMC电路板通信故障（奇偶）82 IMC电路板通信故障（溢出）84 IMC电路板通信故障（框架）88 IMC电路板通信故障（超时）E7 01 双面模式内存安装出错，内存检测出错（SIM26-39I没有设为2）02 LSU故障(SIM61-03看动作、无激光)04 CCD白电平故障（电路板、线束）05 CCD黑电平故障10 CCD黑白校正故障（黑校正）（查CCD组件和连线）11 CCD黑白校正故障（白校正）（光学白板脏，灯不亮或亮度不足SIM5-3、CCD坏、主板）12 用于白电平扫描的基准白板脏16 激光输出故障F1 00 分页器通信故障（电源，线束，控制板）01 侧导板移动故障（原位检测出错、SIM3-3-1测试电机转）06 分页器移动电机异常SIM3-3-6测08 分页器装订移动电机故障SIM3-3-7测试11 后导板移动故障（原位检测出错）SIM3-3-215 分页器升降电机故障SIM3-3-5F2 02 墨粉供给异常(检查加粉电机和墨粉组件的机构、SIM25-1)04 墨粉盒识别出错，机种出错，种类出错，发送地出错，数据异常，MISC 出错F9 00 MCU-PRT间的通信故障（打印电路板与MCU板的连接，本机接地、打印板ROM）10 打印交换故障（打印电路板与MCU板的连接，本机接地、打印板ROM）80 打印电路板故障（协议）81 打印电路板故障（奇偶）82 打印电路板故障（溢出）84 打印电路板故障（信息包）88 打印电路板故障（超时）99 本机-PCL电路板间语言出错L1 00 反光镜进给故障（白基准板的上白区和黑标记用于获取CCD电平差异，以判断进给是否锁定。
夏普复印机特殊故障代码的复位方法夏普复印机特殊故障代码的复位方法夏普700／800系列复印机特殊故障代码主要有HX(H1一H8，热辊定影器故障)、Lx(L1-L6，微动开关／光电开关故障)、Ux(U1U2，电池电压低或数据传输故障)及Pl(曝光灯温度保险丝异常)．其中，U1用指令“13”复位，其它特殊故障代码用指令“14”复位。
夏普1000／2000系列复印机特殊故障代码主要有HX(H2-H4，热辊定影器故障)与U2(存储器读写故障)．其中，U2用指令“16”复位，其它特殊故障代码用指令“14”复位。
夏普7000／8000系列复印机特殊故障代码主要有HX(H3、H4，热辊定影器故障)与U1(电池电压低)。
其中U1用指令“13”，复位，H3 H4用指令“14”复位．复位操作的顺序如附图所示．此外，夏普z60型复印机特殊故障代码用U(主板电池电压低)、L(微动开关故障)、H（热辊定影器故障)、F(定影灯或温度保险丝问题)表示，均用指令“1”复位。
复位时，依序按下清除键、重复键、(加数键)、(减数键)数字键“1”和复印键即可．注：(1)应在5秒钟内按下该键：(2)夏普750、770、771、780、781、825等复印机按重复键，其它复印机按暂停键；(3)此时操作板上所有显示消失，主电机停止转动，复印机准备接受指令(主电机转动时复印机不接受指令)；(4)夏普1000／2000系列复印机包括夏普1016、1020、1025、1116、2014、2020、2022、2027、2040、2114、2214等型复印机；夏普7000/8000系列复印机包括夏普7320、7370、7700、7750、7800、7850、8570、8870等型复印机．夏普工厂代码2[公告]夏普的工厂代码24: 进入ar-206的维修代码是c-*_0_*主代码+附代码5: 夏普的工厂代码的补充代码！！！！！按C键→CA键→0键→C键→××→复印键以下是我转帖的80 01 显影器单元不检测模式设定80 02 显示或修改[25-2]TD传感器目标电压80 06 AE传感器增益设定80 0880 09 缺省（デフォルト;default)值自动设定81 ** 显示或修改总计数器[22-05]82 ** 显示或修改当前保养计数器[22-01]（小人指示灯点亮）84 01 清除总复印张数计数器[22-05]85 ** 显示或修改当前载体印张计数器[22-06],[22-01](小太阳灯点亮)88 01 清除全部内存储器89 01 清除全部计数器键入"1"按复印键89 02 清除键操作码.记忆数据键入"2"按复印键90 1 显示[47]AE传感器增益数据80V *** 60V ***75V *** 55V ***70V *** 50V ***65V *** 45V ***90 10 过程控制数据显示STD ID：75 MARK：98 MAK BA 164BASE1：0 BASE2：0 BASE3：0BASE4：0 BASE5：0 BASE6：0BASE7：0 IDPAT1：0 IDPAT2：0IDPAT3：0 IDPAT4：0 IDPAT5：0IDPAT6：0 IDPAT7：092 1 SARM -- EEPROM 数据传送2 EEPROM -- SARM 数据传送80-19 载体参数调整83-1 SPF计数器设置83-2 双面计数器设置83-5 装订计数器设置83-6 告警计数器设置83-8 传真计数器夏普工厂代码3[公告]夏普的工厂代码383-10 打印计数器设置83-11 打印计数器设置83-12 其它计数器设置83-13 扫描方式计数器设置83-14 IMC计数器设置88-2 ZLO清除88-3 传真清除88-4 打印清除88-7 描扫清除89-3 传真密码清除我补充的是26-96 查机身号码这在于无换主板时有效6: 夏普数码复印机用户程序模式夏普数码复印机用户程序模式注:*号为缺省值AR158/AL12401.进入方式.持续按左右浓度调整键5秒钟;.对于AR158,载体,墨粉,保养,卡纸灯同时闪烁,显示窗口显示--;.对于AL1240,鼓,卡纸,墨粉灯同时闪烁,显示窗口显示--;.用十位数选择功能代码,按复印键;用个位数键选择设定代号,按复印键;.选错功能代码时按"C"键,按浓键或淡键退出;2.用户代码.AR1581 自动复位时间设定0:取消1:10秒2:30秒*3:60秒4:90秒5:120秒2 自动进入预热状态时间设定*0:30秒1:60秒2:90秒3 电源自动关闭时间设定0:2分钟*1:5分钟2:15分钟3:30分钟4:60分钟5:120分钟4 SPF原稿连续进纸设定0:取消*1:设定5 是否使用电源自动关闭功能0:取消*1:设定6 分辨率设定*0:300DPI 1:600DPI.AL1240(仅列出与158不同点)1 自动复位时间设定0:取消1:30秒*2:60秒3:90秒4:120秒2 自动进入预热状态时间设定0:30秒1:60秒*2:90秒9 16K复印纸*0:取消1:设定夏普代码46说明:46是暴光强度调整用于在各暴光方式下,设定复印浓度(复印机灯输出电压)执行模式时,开始预热并在复印数量显示器上显示当前手动设定上限值(ME)预热完毕后,准备就绪灯点亮.按START键时,在当前设定的暴光方式下进行复印由于有若干显示项目,复印数量显示屏的第3位表示光接收电平与原稿判断电平差异,下两位表示数据要选择显示,按放大倍率显示键复印数量显示屏第3位第2第1位暴光部显示显示数据A 1----99 ME exp.1 手动(ME)上限值b 1----99 ME exp.5 手动(ME)下限值c 1----99 ME+PE exp.1 手动(ME)色粉节省上限值d 1---99 ME+PE exp.5 手动(ME)色粉节省下限值E 1---99 PE exp.1 照片(PE)上限值F 1---99 PE exp.5 照片（PE）下限值G 1---99 AE exp.1 自动（AE）倾斜H 1---99 AE exp.5 自动（AE）下限值I 1---99 AE+PE exp.1 自动（AE）色粉节省倾斜J 1---99 AE+PE exp.5 自动（AE）色粉节省下限值设定范围为1---99，增加设定值将增加复印浓度。
调整完毕后，按CA键取消调整方式（注）对于自动（AE）倾斜和自动（AE）色粉节省倾斜，一定要设定“0”。
夏普1116资料1 -01 反光镜扫描02 光学系统传感器检查03镜头动作检查04 镜头动作老化2-01 ADP老化02ADF 传感器检查03--07ADF单独装纸动作检查3-02分页器传感检查03--05分页器单独装纸动作检查5-01操作面板显示检查02加热灯检查03 复印灯检查04DL光度检查05BL光度检查6-01 输纸系统装柢动作（离合\电磁阀）02 给纸电机动作检查（SF-2118)7-01预热时间显示和老化04预热省略06间歇老化08预热时间显示8-01 显影偏压输出02主转印充电器输出\栅极检查（ME) 03主转印充电器输出\栅极检查（PE) 04主转印充电器输出\栅极检查（T\S) 07 分离充电器输出10 色粉电机老化14故障取消（除U2故障）15废粉装满（闪亮）取消16U2故障取消20 保养计数器清零21-01保养22-01保养计数器显示02保养预置计数器显示03卡纸存储器显示04总卡纸计数器显示05总计数器显示06DV计数显示07DV预置计数器显示08ADF计数器显示24-01卡纸存储器总卡纸计数器清零02ADF计数器清零25-01驱动系统检查02 自动显影剂检查26-01选购件设定（ADF阴影消除设定）05计数器方式设定06目的地设定07 鼓灵敏度设宦10AE原稿浓度设定13预热方式设定20后缘空白设定30-01 复印机传感器检查（纸检测）02托盘尺寸开关状态显示43-01定影温度设定44-01成像控制动作设定05栅极电压校正试验06栅极电压强制执行07图像浓度感光鼓标记传感器动作试验08成像控制数据显示09成像控制数据显示（最新值）10栅极电压校正（鼓表面\斑纹）数据显示11 初始栅极偏压设定46-01曝光量调整47AE传感器自动测量48 -01前后放大倍率高速02反光镜速度校正50-01、02前缘调整51-02阻力量高速53-01ADF停止位置调整值（普通纸）设定03ADF停止位置调整值（薄）设定04 ADF资料传感器、宽度传感器调整05ADF出纸传感器调整1 1 扫描(读取)组飓以及控制回路的确认1 2 扫描(读取)组件内的传感器、检测器以及相关回路的动作确认2 1 SPF组件以及控制回路的动作确认2 2 SPF组件内的传感器、检测器以及相关回路的动作确认2 3 SPF组件负载测试以及控制回路的动作确认3 2 确认分页品内传感器、检测器以及相关回路的动作确认3 3 分页器负载测试以及控制回路的动作确认3 6 分页器整理导板的位置调整3 7 移动托盘的动作调整3 11 移位品的动作确认4 2 选购件纸盒的传感器、检测器以及相关回路的动作确认4 3 选购件纸盒负载测试以及控制回路的动作确认5 1 操作部指示灯、LCD以及控制回路的动作确认5 2 定影灯以及控制回路的动作确认5 3 复印灯以及控制回路的动作确认6 1 纸张输送系统负载测试（离合器、电磁阀）以及控制回路的动作确认6 2 风扇马达以及控制回路的动作确认7 1 老化动作条件设定7 6 间歇老化周期设定7 8 预热时间的显示设定8 1 复印模式的显影偏压以及控制回路的动作确认和调整8 2 复印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8 3 复印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8 10 打印模式的显影偏压以及控制回路的动作确认和调整8 11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8 12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8 13 FAX模式的杂捌 挂约翱刂苹芈返亩 魅啡虾偷髡?8 14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8 15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9 1 双面器负载（马达）测试以及控制回路的动作确认9 4 双面器马达的转速调整9 5 双面器马达的把向转换时间调整10 0 墨粉电机以及控制回路的动作确认14 0 进行自诊U2／PF以外的故障解除16 0 进行自诊断U2故障的解除17 0 进行自诊断PF故障解除21 1 设定保养维护周期22 1 确认各部位的计数值22 2 确认总卡纸张数、故障次数22 3 确认卡纸部位以及各部位卡纸次数22 4 确认故障（自诊断）履历22 5 确认各组件的ROM版本22 7 显示主操作人代码22 8 确认装订器、SPF、扫描组件使用次数22 9 确认各给纸区域的使用次数22 10 确认系统配置22 12 确认SPF卡纸部位及各部位卡纸次数22 19 显示扫描模式计数值24 1 清除卡纸计数器、故障计数器、卡纸履历、故障履历24 2 清除各给纸区域计数24 3 清除装订器、SPF、扫描计数24 4 保养维护计数器复位24 5 恢复载体计数器24 6 便复印计数器复位24 7 清除感光鼓校正计数器24 9 清除打印计数24 15 清除扫描模式扫描计数25 1 确认主驱动的动作以及确认墨粉浓度传感器的动作25 2 调换显影组件时墨粉浓度的初期设定26 1 用于选购件设定26 2 用于纸张尺寸检测26 3 用于管理者规格设定、必须根据管理者的使用情况进行设定26 5 设定总计数器和保养计数器的计数方式26 6 用于发货地的设定26 10 Network Scanner使用时software Key的输入26 12 E－mail Ric 使用时software Key的输入26 14 进行PS扩充组件用software Key的输入26 18 在设定有无调色剂保存动作26 20 在设定隔离板出纸方式26 22 用于发货地的语言设定26 30 用于设定CE标识的动作方式26 35 故障存储方式设定26 36 用于设定保养计数器到时是否停机26 37 用于设定载体寿命到时是否停机26 38 用于设定感光鼓寿命到时是否停机26 46 用于设定装有分页器时，是否忽略不同模式面与图像的输出方向一致26 50 用于设定是否能使用黑白把转功能26 54 用于设定LCD对比度中以值PWM功率26 57 用于设定机型代码26 60 未装载FAX时，设定FAX模式键是否有效27 1 设定有元PC／调制解调器的通信故障27 5 输入机器的机号30 1 确认本机给纸部以外部分的传感器、检测器及相关回路的动作30 2 确认给纸部的传感、检测器及相关回路的动作40 1 确认手动托盘的纸张尺寸检测器及相关回路的动作40 2 调整手送托盘的纸张宽度的检测器检测电平40 3 显示手送尺寸宽度检测的AD转换值41 1 原稿尺寸检测传感器的确认41 2 调整原稿尺寸检测传感器的检测电平41 3 确认原稿尺寸检测传感器的受光检测电平41 4 OC盖板20度时的检测电平调整43 1 各动作方式的定影温度设定43 10 明信版的搓纸周期设定44 1 成像控制方式设定44 34 转印电流值的调整44 35 环境湿度校正时的校正温度设定44 40 补充墨粉前的回转时间设定46 2 复印曝光浓度等级调整46 7 分别调整复印曝光浓度等级（超级照片）46 9 分别调整复印曝光浓度等级（文字）46 10 分别调整复印曝光浓度等级（文字／照片）46 11 分别调整复印曝光浓度等级（照片）46 18 复印对比度调整46 19 曝光时的图像质量调整46 20 SPF的曝光浓度校正46 30 进行AE设定48 1 复印模式倍率调整48 2 扫描模式们率调整48 3 自动调整前端．副扫描倍率50 1 调整复印模式图像位置50 5 调整图像先端位置50 6 调整复印模式SPF／RSPF原稿图像位置50 10 调整复印模式纸盒中心位置50 12 调整复印模式原稿图像中心位置51 1 调整感光鼓分离爪ON动作时间51 2 调整对就各区域的阻力辊与纸骄的接触压51 8 设定禁止感光鼓分离爪动作61 1 LSU动作测试63 1 确认黑白校正结果63 7 自动调整SPF白校正开始的像素位置64 1 打印区域的动作检查65 5 进行操作面板的检测67 11 用于设定“select-in“信号67 14 进行flash programs写入／比较检测67 17 进行NVROM的清除67 18 清除FLASH ROM 的Network Scanner Application(网络扫描应用软件)用数据区域67 20 装载网络扫描组件时，检测网络连接原创]夏普275故障代码E1 00 IMC电路板通信故障10 IMC电路板故障11 IMC ASIC出错12 IMC CODEC IC 出错13 IMC电路板FLASH ROM出错14 IMC电路板WORK RAM出错15 IMC电路板PAGE MEMORY出错16 IMC电路板图像压缩MEMORY出错17 IMC电路板平滑IC出错80 IMC电路板通信故障（协议）81 IMC电路板通信故障（奇偶）82 IMC电路板通信故障（溢出）84 IMC电路板通信故障（框架）88 IMC电路板通信故障（超时）E7 02 LSU故障10 黑白校正故障（黑校正）11 黑白校正故障（白校正）12 黑白校正故障F1 00 分页器通信故障01 侧导板移动故障（原位检测出错）06 分页器移动电机异常08 分页器装订移动电机故障11 后导板移动故障（原位检测出错）15 分页器升降电机故障F2 02 墨粉供给异常04 识别出错，机种出错，种类出错，发送地出错，数据异常，MISC出错F5 02 复印灯点灯异常F9 00 F9-**：MCU-PRT间的通信故障10 打印电路板故障80 打印电路板故障（协议）81 打印电路板故障（奇偶）82 打印电路板故障（溢出）84 打印电路板故障（框架）88 打印电路板故障（超时）99 本机-PCL电路板间语言出错H2 00 热敏电阴断开H3 00 定影部高温故障H4 00 定影部低温故障H5 01 连续5次T10D（T20D）未检测到卡纸02 定影热敏电阴的检测异常L1 00 反光镜进给故障L3 00 反光镜返回故障L4 01 主电机锁定故障11 移动电机故障L6 10 多面镜电机锁定故障L8 01 全波信号检测出错U2 04 EEPROM通信出错11 计数器校正出错12 调整值校正出错20 机器速度代码数据出错40 CRUM芯片通信出错U7 00 RIC通信故障U9 00 U9-**：MCU-OPE间通信故障80 操作控制电路板故障（协议）81 操作控制电路板故障（奇偶）82 操作控制电路板故障（溢出）84 操作控制电路板故障（框架）88 操作控制电路板故障（超时）99 操作面板语言出错CE 00 发生其他通信故障01 未安装打印网卡（AR-NC5J）或网卡不良02 未找到指定的邮件服务器、FTP服务器03 图像发送时指定服务器没有应答04 输入的FTP服务器帐户名或密码无效05 输入的FTP服务器的目录无效EE EL 显影剂调整故障（墨粉故障）EU 显影剂调整故障（墨粉不足）PF 00 收到RIC复印禁止信号夏普AR-275代码模拟代码进入方式: # 插入C 插入1 1 扫描(读取)组飓以及控制回路的确认1 2 扫描(读取)组件内的传感器、检测器以及相关回路的动作确认2 1 SPF组件以及控制回路的动作确认2 2 SPF组件内的传感器、检测器以及相关回路的动作确认2 3 SPF组件负载测试以及控制回路的动作确认3 2 确认分页品内传感器、检测器以及相关回路的动作确认3 3 分页器负载测试以及控制回路的动作确认3 6 分页器整理导板的位置调整3 7 移动托盘的动作调整3 11 移位品的动作确认4 2 选购件纸盒的传感器、检测器以及相关回路的动作确认4 3 选购件纸盒负载测试以及控制回路的动作确认5 1 操作部指示灯、LCD以及控制回路的动作确认5 2 定影灯以及控制回路的动作确认5 3 复印灯以及控制回路的动作确认6 1 纸张输送系统负载测试（离合器、电磁阀）以及控制回路的动作确认6 2 风扇马达以及控制回路的动作确认7 1 老化动作条件设定7 6 间歇老化周期设定7 8 预热时间的显示设定8 1 复印模式的显影偏压以及控制回路的动作确认和调整8 2 复印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8 3 复印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8 10 打印模式的显影偏压以及控制回路的动作确认和调整8 11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8 12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8 13 FAX模式的显影偏压以及控制回路的动作确认和调整8 14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8 15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9 1 双面器负载（马达）测试以及控制回路的动作确认9 4 双面器马达的转速调整9 5 双面器马达的把向转换时间调整10 0 墨粉电机以及控制回路的动作确认14 0 进行自诊U2／PF以外的故障解除16 0 进行自诊断U2故障的解除17 0 进行自诊断PF故障解除21 1 设定保养维护周期22 1 确认各部位的计数值22 2 确认总卡纸张数、故障次数22 3 确认卡纸部位以及各部位卡纸次数22 4 确认故障（自诊断）履历22 5 确认各组件的ROM版本22 7 显示主操作人代码22 8 确认装订器、SPF、扫描组件使用次数22 9 确认各给纸区域的使用次数22 10 确认系统配置22 12 确认SPF卡纸部位及各部位卡纸次数22 19 显示扫描模式计数值24 1 清除卡纸计数器、故障计数器、卡纸履历、故障履历24 2 清除各给纸区域计数24 3 清除装订器、SPF、扫描计数24 4 保养维护计数器复位24 5 恢复载体计数器24 6 便复印计数器复位24 7 清除感光鼓校正计数器24 9 清除打印计数24 15 清除扫描模式扫描计数25 1 确认主驱动的动作以及确认墨粉浓度传感器的动作25 2 调换显影组件时墨粉浓度的初期设定26 1 用于选购件设定26 2 用于纸张尺寸检测26 3 用于管理者规格设定、必须根据管理者的使用情况进行设定26 5 瓒ㄗ芗剖 骱捅Ｑ 剖 鞯募剖 绞?26 6 用于发货地的设定26 10 Network Scanner使用时software Key的输入26 12 E－mail Ric 使用时software Key的输入26 14 进行PS扩充组件用software Key的输入26 18 在设定有无调色剂保存动作26 20 在设定隔离板出纸方式26 22 用于发货地的语言设定26 30 用于设定CE标识的动作方式26 35 故障存储方式设定26 36 用于设定保养计数器到时是否停机26 37 用于设定载体寿命到时是否停机26 38 用于设定感光鼓寿命到时是否停机26 46 用于设定装有分页器时，是否忽略不同模式面与图像的输出方向一致26 50 用于设定是否能使用黑白把转功能26 54 用于设定LCD对比度中以值PWM功率26 57 用于设定机型代码26 60 未装载FAX时，设定FAX模式键是否有效27 1 设定有元PC／调制解调器的通信故障27 5 输入机器的机号30 1 确认本机给纸部以外部分的传感器、检测器及相关回路的动作30 2 确认给纸部的传感、检测器及相关回路的动作40 1 确认手动托盘的纸张尺寸检测器及相关回路的动作40 2 调整手送托盘的纸张宽度的检测器检测电平40 3 显示手送尺寸宽度检测的AD转换值41 1 原稿尺寸检测传感器的确认41 2 调整原稿尺寸检测传感器的检测电平41 3 确认原稿尺寸检测传感器的受光检测电平41 4 OC盖板20度时的检测电平调整43 1 各动作方式的定影温度设定43 10 明信版的搓纸周期设定44 1 成像控制方式设定44 34 转印电流值的调整44 35 环境湿度校正时的校正温度设定44 40 补充墨粉前的回转时间设定46 2 复印曝光浓度等级调整46 7 分别调整复印曝光浓度等级（超级照片）46 9 分别调整复印曝光浓度等级（文字）46 10 分别调整复印曝光浓度等级（文字／照片）46 11 分别调整复印曝光浓度等级（照片）46 18 复印对比度调整46 19 曝光时的图像质量调整46 20 SPF的曝光浓度校正46 30 进行AE设定48 1 复印模式倍率调整48 2 扫描模式们率调整48 3 自动调整前端．副扫描倍率50 1 调整复印模式图像位置50 5 调整图像先端位置50 6 调整复印模式SPF／RSPF原稿图像位置50 10 调整复印模式纸盒中心位置50 12 调整复印模式原稿图像中心位置51 1 调整感光鼓分离爪ON动作时间51 2 调整对就各区域的阻力辊与纸骄的接触压51 8 设定禁止感光鼓分离爪动作61 1 LSU动作测试63 1 确认黑白校正结果63 7 自动调整SPF白校正开始的像素位置64 1 打印区域的动作检查65 5 进行操作面板的检测67 11 用于设定“select-in“信号67 14 进行flash programs写入／比较检测67 17 进行NVROM的清除67 18 清除FLASH ROM 的Network Scanner Application(网络扫描应用软件)用数据区域67 20 装载网络扫描组件时，检测网络连接夏普便携复印机鼓计数清零方法1、按曝光灯开机，现在除准备灯外所以指示灯都会点亮2、按住曝光灯约十秒钟直到三个曝光灯同时点亮，松开曝光灯3、重新开机SHARP小型复印机资料SHARP Z-60自诊码及维修代码按清除键-重复键-加法键-减法键-数字键-复印键自诊代码U记忆电池不佳电压低下L原稿台未回到规定位置H 定影器故障，热敏电阻，加热器F 暴光灯或定影灯温度保险断掉自动诊断U.L.H.F.在修理完成后模拟1来解除代码1 解除故障2 读出主计数器内容3 读出总计数器内容4读出维修计数器内容5 维修计数器复位夏普故障代码U2-11计数器错误U2-12调整直错误F5-02曝光灯错误F9-00打印交换故障F9-10打印交换通信故障F9-80打印交换通信故障(通信协议)F9-81打印交换通信故障（检测）F9-82打印交换通信故障（溢出）F9-84打印交换通信故障（信息包）F9-88打印交换通信故障（时间限制）E1-00电了分页器交换通信故障U9-00操作交换通信故障L8-01零交叉脉冲平故障E7-04CCD白电平故障E7-05CCD黑电平故障E7-12校正故障U3-29反射镜原始位置故障L1-00反射镜进给故障L3-00反射镜返回故障L4-01主电机锁紧L6-10多面镜电机故障F1-06配页器电机故障L4-10隔离器电机故障L5-034#5反光镜电机故障L5-044#5反光镜电机MHPS故障L5-05镜头电机故障L5-06镜头电机LHPS故障U4-02ADU校直板故障U4-04ADU后端板故障U5-00ADU通讯故障U5-01A电机故障U5-02B电机故障U5-03阻挡传感器故障U5-04排出传感器故障H2 00热敏电阻断开错误H3 00定影温度异常H4 00定影温度异常CC 原稿栓测传感错误U2 04 EEPRO,通。
