防静电漆施工方法

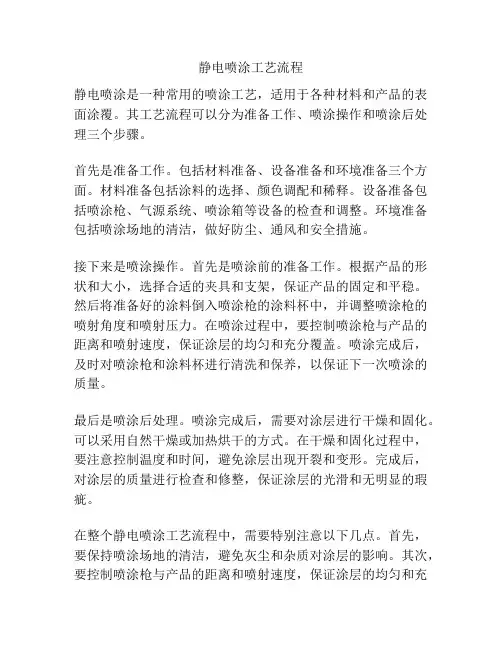

静电喷涂工艺流程静电喷涂是一种常用的喷涂工艺，适用于各种材料和产品的表面涂覆。

其工艺流程可以分为准备工作、喷涂操作和喷涂后处理三个步骤。

首先是准备工作。

包括材料准备、设备准备和环境准备三个方面。

材料准备包括涂料的选择、颜色调配和稀释。

设备准备包括喷涂枪、气源系统、喷涂箱等设备的检查和调整。

环境准备包括喷涂场地的清洁，做好防尘、通风和安全措施。

接下来是喷涂操作。

首先是喷涂前的准备工作。

根据产品的形状和大小，选择合适的夹具和支架，保证产品的固定和平稳。

然后将准备好的涂料倒入喷涂枪的涂料杯中，并调整喷涂枪的喷射角度和喷射压力。

在喷涂过程中，要控制喷涂枪与产品的距离和喷射速度，保证涂层的均匀和充分覆盖。

喷涂完成后，及时对喷涂枪和涂料杯进行清洗和保养，以保证下一次喷涂的质量。

最后是喷涂后处理。

喷涂完成后，需要对涂层进行干燥和固化。

可以采用自然干燥或加热烘干的方式。

在干燥和固化过程中，要注意控制温度和时间，避免涂层出现开裂和变形。

完成后，对涂层的质量进行检查和修整，保证涂层的光滑和无明显的瑕疵。

在整个静电喷涂工艺流程中，需要特别注意以下几点。

首先，要保持喷涂场地的清洁，避免灰尘和杂质对涂层的影响。

其次，要控制喷涂枪与产品的距离和喷射速度，保证涂层的均匀和充分覆盖。

再次，要注意涂料的稀释和调配，确保涂料的质量和流动性。

最后，要对喷涂枪和涂料杯进行定期的清洗和保养，避免堵塞和损坏。

总之，静电喷涂工艺是一种常用且高效的喷涂方式。

在实际操作中，请根据具体产品的要求和涂料的特性进行调整和优化，以获得满意的喷涂效果。

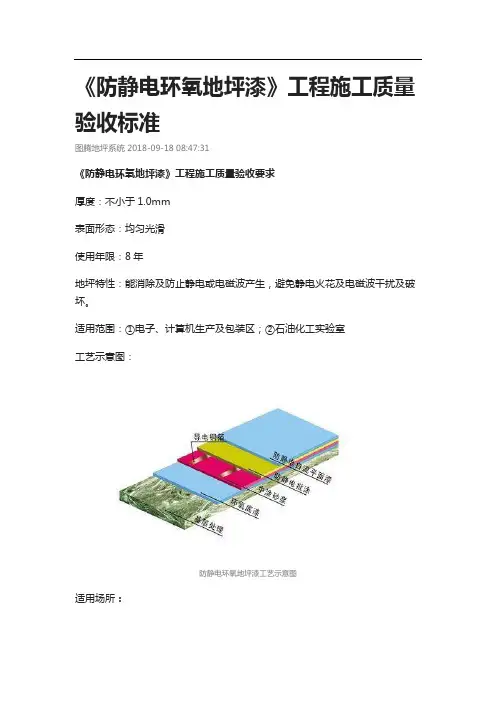

防静电环氧地坪漆工程施工质量验收标准1《防静电环氧地坪漆》工程施工质量验收标准图腾地坪系统 -09-18 08:47:31《防静电环氧地坪漆》工程施工质量验收要求厚度：不小于1.0mm表面形态：均匀光滑使用年限：8年地坪特性：能消除及防止静电或电磁波产生，避免静电火花及电磁波干扰及破坏。

适用范围：①电子、计算机生产及包装区；②石油化工实验室工艺示意图：防静电环氧地坪漆工艺示意图适用场所：环氧树脂防静电地板广泛适用于电子、通讯、印刷、机房、光电车间、LED生产车间、SMT车间、精密机械、粉体、化学、兵工、航天等领域需要防静电的场所，特别使用于对静电高敏感的电子仪器，集成电路等电子元器件的生产车间和存放区域。

混凝土地面要求符合《建筑地面工程施工质量验收规范》(GB50209— )强度要求：:基层细石混凝土免除的抗压强度要达到25Mpa以上，与涂料的黏结强度应大于1.5MPa平整度要求：基层的平整度用2M长度靠尺检查，最大间隙不得超过2MM。

含水率和PH值：基层的含水率应小于4%，PH值小于9 。

表面质量：基层表面应无空鼓，开裂，坑洞，起壳和油污。

施工操作方法一、防静电环氧地坪漆涂料涂装前的准备（1）在涂装此面漆前，房间内的清洁工作应做好，做到地面、窗台及设备等处都无灰尘，以免涂装后漆面落上灰尘影响效果。

夏天在涂装前应做好杀灭蚊虫、苍蝇等工作。

相关工具应备好，一般需以下工具：电动搅拌装置、称量用的电子称、等。

如采用高压无空气喷涂，需配备无空气喷涂设备，注意考虑流量满足在使用期内能将所配涂料（1组）喷完。

防静电环氧地坪漆（2）涂料配料：应派专人配料，根据需用量和在使用期内的施工能力确定配料量（采用辊涂施工，每道需0.2 kg/m2），配好料充分搅拌均匀后应尽快用完，以免配料过多来不及使用而造成凝胶浪费。

如用不完一组漆，甲乙组份必须按比例准确称量配制，并充分搅拌均匀（需采用电动搅拌器，双组份未充分接触搅拌均匀的将会出现不干现象，如桶壁附着的部分，因此建议在一个桶内搅拌后，倒入另一个空桶中再搅拌均匀）二、地坪漆涂饰强渗封闭涂料1在处理清洁、平整的砼表面，将低粘度无溶剂环氧封闭底漆按产品说明书给定的配比称量充分搅拌混合均匀后，将其倒在吸尘干净的基面上，用辊涂、刮涂或刷涂，使其充分润湿混凝土，并渗入到混凝土内层。

防静电环氧地坪漆工程施工质量验收要求厚度:不小于1.0mm表面形态:均匀光滑使用年限:8年地坪特性:能消除及防止静电或电磁波产生，避免静电火花及电磁波干扰及破坏。

适用范围:①电子、计算机生产及包装区;②石油化工实验室工艺示意图:防静电环氧地坪漆工艺示意图适用场所:环氧树脂防静电地板广泛适用于电子、通讯、印刷、机房、光电车间、LED生产车间、SMT车间、精密机械、粉体、化学、兵工、航天等领域需要防静电的场所，特别使用于对静电高敏感的电子仪器，集成电路等电子元器件的生产车间和存放区域。

混凝土地面要求符合《建筑地面工程施工质量验收规范》(GB50209-2002)强度要求::基层细石混凝土免除的抗压强度要达到25Mpa以上，与涂料的黏结强度应大于1.5MPa平整度要求:基层的平整度用2M长度靠尺检查，最大间隙不得超过2MM。

含水率和PH值:基层的含水率应小于4%，PH值小于9 。

表面质量:基层表面应无空鼓，开裂，坑洞，起壳和油污。

施工操作方法一、防静电环氧地坪漆涂料涂装前的准备(1)在涂装此面漆前，房间内的清洁工作应做好，做到地面、窗台及设备等处都无灰尘，以免涂装后漆面落上灰尘影响效果。

夏天在涂装前应做好杀灭蚊虫、苍蝇等工作。

相关工具应备好，一般需以下工具:电动搅拌装置、称量用的电子称、等。

如采用高压无空气喷涂，需配备无空气喷涂设备，注意考虑流量满足在使用期内能将所配涂料(1组)喷完。

防静电环氧地坪漆(2)涂料配料:应派专人配料，根据需用量和在使用期内的施工能力确定配料量(采用辊涂施工，每道需0.2 kg/m2)，配好料充分搅拌均匀后应尽快用完，以免配料过多来不及使用而造成凝胶浪费。

如用不完一组漆，甲乙组份必须按比例准确称量配制，并充分搅拌均匀(需采用电动搅拌器，双组份未充分接触搅拌均匀的将会出现不干现象，如桶壁附着的部分，所以建议在一个桶内搅拌后，倒入另一个空桶中再搅拌均匀)二、地坪漆涂饰强渗封闭涂料1在处理清洁、平整的砼表面，将低粘度无溶剂环氧封闭底漆按产品说明书给定的配比称量充分搅拌混合均匀后，将其倒在吸尘干净的基面上，用辊涂、刮涂或刷涂，使其充分润湿混凝土，并渗入到混凝土内层。

导静电防滑自流平环氧地坪漆施工方案导静电防滑自流平环氧地坪漆是以环氧树脂为成膜物,以自流平的施工方法成型于混凝土面层的房滑防静电的功能型涂料,满足了现代科技和生产发展对地坪的要求,广泛用于电子石油石化以及有防滑防静电要求的各类场所。

导静电防滑自流平环氧地坪漆特性说明：强韧耐磨抗冲击，适合车辆通行；耐水、耐油污、耐酸碱等化学腐蚀；美观止滑、降低噪音、色彩丰富；施工工期短、无污染；防静电效果优良持久,表面电阻和体积电阻达到1.0 × 10 6 ～ 1.0 × 10 8 ) Ω。

系统特征：无溶剂型、双组份、实色；涂层厚度：3-5mm；一般使用年限为5-10年。

性能指标：试验项目单位指标拉伸强度Mpa ≥9弯曲强度Mpa ≥7抗压强度Mpa ≥80邵氏硬度——≥80耐磨性（750g/500r）g ≤0.02耐60%硫酸——30天允许轻微变色耐25%氢氧化钠——30天无异常耐3%盐水——30天无异常耐汽油120# ——30天无异常粘接强度Mpa ≥2干燥时间表干h ≤6实干 d ≤24[注]：所有测试(除干燥时间外)是在固化7天后进行(25℃)导静电防滑自流平环氧地坪漆施工方案一、基层检查及验收基层检查包括混凝土含水率的测定、平整度的测定、强度的测定。

一般规定均应符合GB50212-91基层处理条款。

特别要强调的有以下几个因素：1 基层面的强度如果基层面的强度不符合要求或太低，环氧树脂涂膜固化后会拉开砂浆面，造成剥落。

现场可用钢丝刷摩擦，也可以用回弹仪作混凝土强度测试混凝土基面，或用小铁锤敲打基面来判断。

也可现场子作粘结强度（大于1Mpa为宜）试验。

2 基层面的干燥程度混凝土和砂浆找平面施工过程中含有大量的水分，待地面涂料施工时必须干燥到所要求的程度（含水率小于6％）。

现场可以以基南施工后的养护时间来简单的判断：表面是否发白或测含水率。

（必须基于基层已做防潮、防水处理）（1）含水率测定及其处理含水率的测定有以下几种方法：a)塑料薄膜法（ASTM4263）：把45cm×45cm塑料薄膜平放在混凝土表面，用胶带纸密封四边16小时后，薄膜下出现水珠或混凝土表面变黑，说明混凝土过湿，不宜涂装。

油漆喷涂中的静电防护措施油漆喷涂是一种常见的涂料应用方法，广泛应用于各行业，包括汽车制造、工业设备和家具制造等领域。

然而，在喷涂过程中常常会出现问题，例如出现静电现象。

这些静电问题不仅可能对作业人员造成伤害，还会导致涂层质量下降。

因此，采取适当的静电防护措施至关重要。

本文将介绍油漆喷涂中常见的静电防护措施。

1. 控制湿度湿度是影响静电生成的一个重要因素。

干燥的环境容易积累静电，而湿润的环境则可以有效地减少静电的产生。

在油漆喷涂车间中，应保持适宜的湿度水平，通常建议维持在40-60%之间。

通过增加空气中的湿度，可以减少静电的积聚和释放，从而降低静电带来的问题。

2. 使用接地设备接地是一种常见且有效的静电防护措施。

在油漆喷涂车间中，使用接地设备可将静电导向地面，以防止其累积或释放到其他物体上。

这些接地设备包括接地手柄、接地垫和接地网等。

喷涂作业人员在进行工作之前，应确保自己和喷涂设备都正确地接地，以确保安全。

3. 使用防静电涂层另一种常见的静电防护措施是使用防静电涂层。

这些涂层可以改变物体表面的电特性，从而减少或消散静电。

在油漆喷涂过程中，可以使用特殊的防静电底漆或涂层，将其施于喷涂物体表面，以减少静电的积聚。

这种方法可有效降低静电产生和带来的负面影响。

4. 控制喷涂速度喷涂速度也是影响静电产生的重要因素。

过快的喷涂速度会产生静电，而过慢的喷涂速度则会导致喷涂液流失。

因此，在喷涂过程中，应控制好喷涂速度，以减少静电的发生。

合适的喷涂速度将确保涂层均匀附着，并减少静电带来的问题。

5. 绝缘元件的合理安装在油漆喷涂设备中，绝缘元件的合理安装也是静电防护的重要环节。

通过正确安装绝缘垫和绝缘垫片，可以减少静电的传递和积聚。

在涂料喷涂设备的设计和制造中，应考虑到绝缘元件的合理安装位置，以充分发挥其静电防护功能。

总结起来，油漆喷涂中的静电问题对于涂层质量和工人安全都有重要的影响。

通过控制湿度、使用接地设备、使用防静电涂层、控制喷涂速度和合理安装绝缘元件等静电防护措施，可以有效减少油漆喷涂过程中静电带来的问题。

防静电型环氧地坪施工工艺一、性能特点防静电型环氧地坪是指经过多道涂装，形成1mm-3mm的环氧地坪涂层系统。

产品抗静电效力许久，平坦无缝、耐磨耐压、耐酸耐碱、防水耐油，抗冲击力强，抗化学药品、防潮止滑。

适用于电子、微电子、通讯、计算机、精密仪器、纺织、印刷、粉体、化学、有机溶剂、瓦斯等一切需防静电场所。

二、基层检查基层是地坪涂装的基础，基层的质量会干脆影响涂装地坪的最终效果及运用寿命，所以基层检查及处理在整个地坪涂装中至关重要。

基层必需满足确定要求方可进行地坪涂装。

基层地面的检验方法及标准如下：序号检测项目检测方式标准1 平整度用2米靠尺检查，用塞尺测量靠尺下缝隙≤3mm2 含水率1 按ASTM D 4263薄膜测定法：取46mm×46mm、厚100μm的塑料薄膜覆盖混凝土表面，用胶带纸封闭四周，24h后，膜内出现水珠或混凝土表面发黑，说明基层过湿，不宜施工2 含水率测定仪检测3 混凝土干燥28天以上≤8%3 地面强度1 用钢丝刷或金属棒摩擦基面，如有起砂或粉化，则强度不够2 回弹仪测试≥C204 空鼓程度用小铁锤敲击检查无空鼓音5 pH值精密试纸或酸度计≤106 表面质量目测无开裂、砂眼、坑洞、起壳和油污等三、基层处理1 目的供应确定平整度和粗糙度，以提高地坪和基材的附着力。

2 主要材料及机具填缝剂D341ABC、无尘打磨机、角磨机、吸尘器、铲刀等。

3 施工方法（1）对符合基层要求的地面，运用打磨机配以适宜打磨片对地面进行整体打磨，重点对地面凸起部分进行打磨，以去除地面浮浆等黏结不牢物且打毛基面，然后用吸尘器将地面及边角清理干净。

墙裙及防污染部位需做好防护。

（2）特殊处理：●如含水率过高，应通风干燥或实行防水处理，局部可实行烘干方式；●将地面空鼓及起壳处凿开去除，打磨清理干净后重新浇筑水泥砂浆或用D341ABC补平；●裂缝的处理是运用地缝切割机或角磨机将裂缝切割成V型槽，切割后地缝的宽度及深度要不小于60mm，将槽内清理干净后，和地面分割缝一起填充D341ABC填缝剂，必要时辅以100mm 宽耐碱网格布，留意做好边缘防护；●地面如有油污类杂质，需用溶剂或机械方法清理干净；●和地面有干脆接触的底层基层必需做好防水、防潮处理；●对于水磨石、瓷砖、大理石等石材的光滑致密基面，应用打磨机或角磨机进行整体打毛以获得均一粗糙的表面；●对损坏的混凝土表面修补或找平常应按GB 50212国家标准要求进行，即当接受细石混凝土找平常，强度等级不应小于C20，厚度不应小于30mm；当施工过程不宜进行上述操作时，可接受环氧树脂砂浆找平；●由于水泥标号不够、砂浆配比不合理或是养护不好造成地面强度差，表面松散。

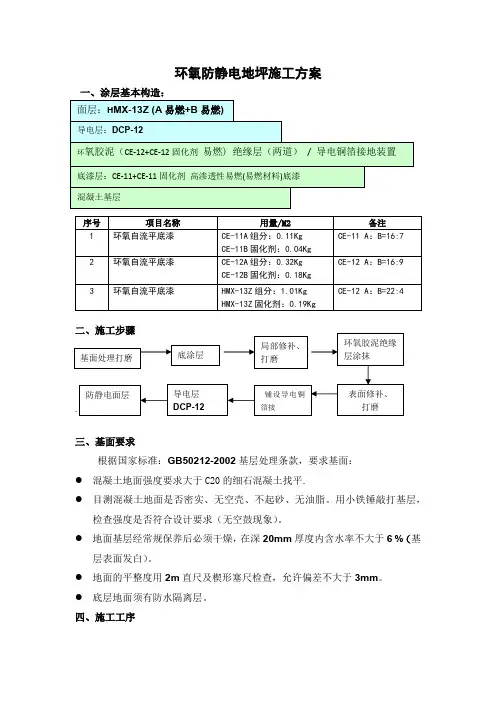

环氧防静电地坪施工方案一、涂层基本构造：序号 项目名称用量/M2备注1 环氧自流平底漆 CE-11A 组分：0.11Kg CE-11B 固化剂：0.04Kg CE-11 A ：B=16:72 环氧自流平底漆 CE-12A 组分：0.32Kg CE-12B 固化剂：0.18Kg CE-12 A ：B=16:93 环氧自流平底漆HMX-13Z 组分：1.01Kg HMX-13Z 固化剂：0.19KgCE-12 A ：B=22:4二、施工步骤..三、基面要求根据国家标准：GB50212-2002基层处理条款，要求基面：● 混凝土地面强度要求大于C20的细石混凝土找平.● 目测混凝土地面是否密实、无空壳、不起砂、无油脂。

用小铁锤敲打基层，检查强度是否符合设计要求（无空鼓现象）。

● 地面基层经常规保养后必须干燥，在深20mm 厚度内含水率不大于6 %（基层表面发白）。

● 地面的平整度用2m 直尺及楔形塞尺检查，允许偏差不大于3mm 。

● 底层地面须有防水隔离层。

四、施工工序基面处理打磨 底涂层局部修补、打磨环氧胶泥绝缘层涂抹表面修补、 打磨铺设导电铜箔接导电层DCP-12防静电面层 导电层：DCP-12混凝土基层环氧胶泥（CE-12+CE-12固化剂 易燃) 绝缘层（两道） / 导电铜箔接地装置 面层：H MX-13Z (A 易燃+B 易燃)底漆层：CE-11+CE-11固化剂 高渗透性易燃(易燃材料)底漆1、地面清洁施工区域地面整体全面清洁，保证地面清洁、无灰。

在清洁前，采取喷洒水雾、吸尘车进行处理，防止起尘。

2、基面处理目的：机械打磨除去原有的浮浆等，露出水泥表面毛孔，以增加底漆的附着力，达到用户使用的要求。

（1）环氧砂浆地面施工对混凝土基面的要求➢基层必须坚固、密实；强度等级不应小于C25。

严禁有地下水渗漏、不均匀沉陷。

不得有起砂、起壳、裂缝、蜂窝麻面等现象。

➢基层表面应平整，其平整度应采用2m直尺检查，允许空隙不应大于3mm。

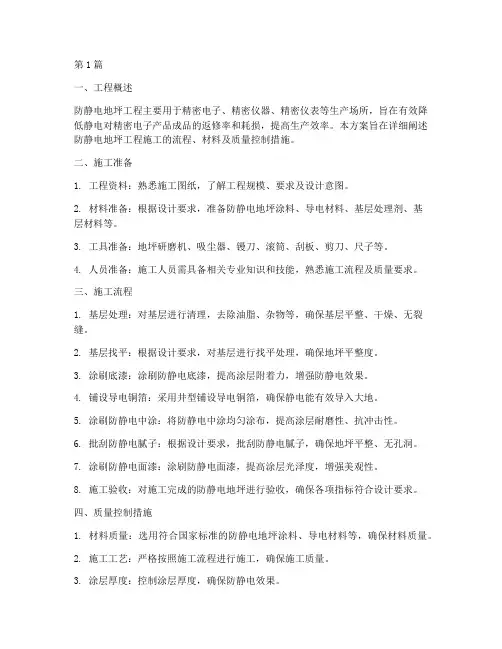

第1篇一、工程概述防静电地坪工程主要用于精密电子、精密仪器、精密仪表等生产场所，旨在有效降低静电对精密电子产品成品的返修率和耗损，提高生产效率。

本方案旨在详细阐述防静电地坪工程施工的流程、材料及质量控制措施。

二、施工准备1. 工程资料：熟悉施工图纸，了解工程规模、要求及设计意图。

2. 材料准备：根据设计要求，准备防静电地坪涂料、导电材料、基层处理剂、基层材料等。

3. 工具准备：地坪研磨机、吸尘器、镘刀、滚筒、刮板、剪刀、尺子等。

4. 人员准备：施工人员需具备相关专业知识和技能，熟悉施工流程及质量要求。

三、施工流程1. 基层处理：对基层进行清理，去除油脂、杂物等，确保基层平整、干燥、无裂缝。

2. 基层找平：根据设计要求，对基层进行找平处理，确保地坪平整度。

3. 涂刷底漆：涂刷防静电底漆，提高涂层附着力，增强防静电效果。

4. 铺设导电铜箔：采用井型铺设导电铜箔，确保静电能有效导入大地。

5. 涂刷防静电中涂：将防静电中涂均匀涂布，提高涂层耐磨性、抗冲击性。

6. 批刮防静电腻子：根据设计要求，批刮防静电腻子，确保地坪平整、无孔洞。

7. 涂刷防静电面漆：涂刷防静电面漆，提高涂层光泽度，增强美观性。

8. 施工验收：对施工完成的防静电地坪进行验收，确保各项指标符合设计要求。

四、质量控制措施1. 材料质量：选用符合国家标准的防静电地坪涂料、导电材料等，确保材料质量。

2. 施工工艺：严格按照施工流程进行施工，确保施工质量。

3. 涂层厚度：控制涂层厚度，确保防静电效果。

4. 表面质量：检查涂层表面平整度、光泽度，确保无裂缝、气泡等缺陷。

5. 防静电性能：检测防静电性能，确保符合设计要求。

6. 验收标准：按照相关规范和标准进行验收，确保工程质量。

五、安全措施1. 施工现场设置安全警示标志，确保施工人员安全。

2. 施工人员佩戴防护用品，如安全帽、手套、口罩等。

3. 施工现场设置消防器材，确保消防安全。

4. 施工过程中，注意用电安全，避免触电事故。

《防静电环氧地坪漆》工程施工质量验收标准图腾地坪系统2018-09-18 08:47:31《防静电环氧地坪漆》工程施工质量验收要求厚度：不小于1.0mm表面形态：均匀光滑使用年限：8年地坪特性：能消除及防止静电或电磁波产生，避免静电火花及电磁波干扰及破坏。

适用范围：①电子、计算机生产及包装区；②石油化工实验室工艺示意图：防静电环氧地坪漆工艺示意图适用场所：环氧树脂防静电地板广泛适用于电子、通讯、印刷、机房、光电车间、LED生产车间、SMT车间、精密机械、粉体、化学、兵工、航天等领域需要防静电的场所，特别使用于对静电高敏感的电子仪器，集成电路等电子元器件的生产车间和存放区域。

混凝土地面要求符合《建筑地面工程施工质量验收规范》(GB50209—2002)强度要求：:基层细石混凝土免除的抗压强度要达到25Mpa以上，与涂料的黏结强度应大于1.5MPa平整度要求：基层的平整度用2M长度靠尺检查，最大间隙不得超过2MM。

含水率和PH值：基层的含水率应小于4%，PH值小于9 。

表面质量：基层表面应无空鼓，开裂，坑洞，起壳和油污。

施工操作方法一、防静电环氧地坪漆涂料涂装前的准备（1）在涂装此面漆前，房间内的清洁工作应做好，做到地面、窗台及设备等处都无灰尘，以免涂装后漆面落上灰尘影响效果。

夏天在涂装前应做好杀灭蚊虫、苍蝇等工作。

相关工具应备好，一般需以下工具：电动搅拌装置、称量用的电子称、等。

如采用高压无空气喷涂，需配备无空气喷涂设备，注意考虑流量满足在使用期内能将所配涂料（1组）喷完。

防静电环氧地坪漆（2）涂料配料：应派专人配料，根据需用量和在使用期内的施工能力确定配料量（采用辊涂施工，每道需0.2 kg/m2），配好料充分搅拌均匀后应尽快用完，以免配料过多来不及使用而造成凝胶浪费。

如用不完一组漆，甲乙组份必须按比例准确称量配制，并充分搅拌均匀（需采用电动搅拌器，双组份未充分接触搅拌均匀的将会出现不干现象，如桶壁附着的部分，所以建议在一个桶内搅拌后，倒入另一个空桶中再搅拌均匀）二、地坪漆涂饰强渗封闭涂料1在处理清洁、平整的砼表面，将低粘度无溶剂环氧封闭底漆按产品说明书给定的配比称量充分搅拌混合均匀后，将其倒在吸尘干净的基面上，用辊涂、刮涂或刷涂，使其充分润湿混凝土，并渗入到混凝土内层。

静电喷涂作业指导书一、概述静电喷涂是一种常见的表面涂装技术，其使用静电原理将涂料均匀喷涂到工件表面。

本文档旨在提供一份全面的静电喷涂作业指导书，以帮助作业人员正确、安全地进行静电喷涂作业。

二、准备工作1. 工作环境准备a. 确保作业区域通风良好，最好在喷涂区域设置排风设备。

b. 清理工作区域，确保周围没有可燃物、易爆物等。

c. 封闭或遮蔽不需要喷涂的部位，以防止涂料溅出。

2. 设备准备a. 检查静电喷涂机、喷枪等设备是否正常运作。

b. 确保喷枪和喷涂机的接地良好，以防止静电火花引发火灾。

3. 涂料准备a. 选择适合工件和工作环境的涂料。

b. 搅拌涂料，确保涂料充分混合均匀。

三、操作步骤1. 确保操作人员穿戴个人防护装备，包括呼吸器、安全眼镜、手套等。

2. 根据需要调整喷枪的喷涂角度、距离和喷涂压力。

3. 在喷涂前先进行试喷，确保喷涂效果和喷涂量符合要求。

4. 开始喷涂时，保持喷枪与工件的距离均匀、稳定。

5. 喷涂方向要均匀一致，涂料喷射的速度要适中，避免涂料过多或过少。

6. 完成喷涂后，关闭喷涂机和气源，清理喷枪和周围区域的涂料残留。

四、注意事项1. 注意个人防护，避免涂料接触皮肤和呼吸道。

2. 禁止吸烟或使用明火等易燃物品在喷涂区域附近。

3. 确保操作人员接地良好，减少静电引发的安全隐患。

4. 定期检查设备和喷枪的运行状态，确保其处于良好工作状态。

5. 涂料存储要遵循相关规定，远离火源和高温区域。

五、常见问题及解决方案1. 喷涂出现流挂、起泡等现象。

解决方案：可能是由于喷涂速度过快、压力过高或涂料稠度不适合所导致。

可以适当调整喷涂速度、压力或稀释涂料来解决问题。

2. 喷涂出现颜色不均匀现象。

解决方案：可能是由于喷涂厚度不均或涂料悬浮颗粒未充分混合所导致。

可以调整喷涂厚度，并搅拌涂料以确保颗粒均匀悬浮。

3. 喷涂过程中出现堵塞。

解决方案：可能是由于喷嘴堵塞或喷涂机气源不稳定所导致。

可以清洗堵塞的喷嘴，检查气源并修复故障。
