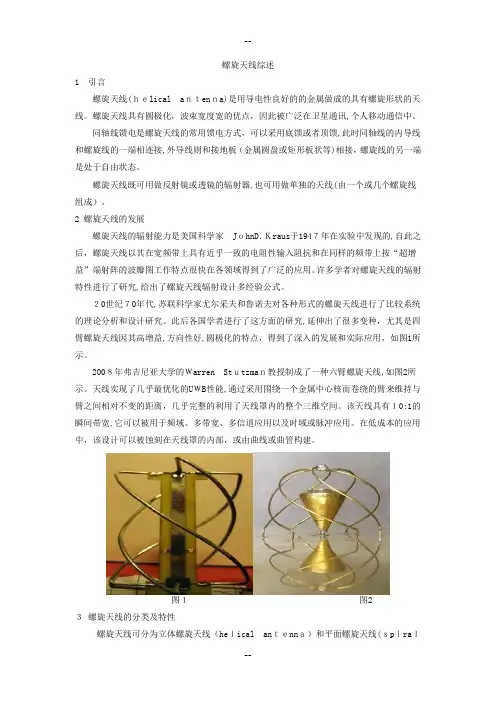

螺旋天线综述1 引言螺旋天线(ｈｅlical aｎｔenｎa)是用导电性良好的的金属做成的具有螺旋形状的天线。

螺旋天线具有圆极化，波束宽度宽的优点，因此被广泛在卫星通讯,个人移动通信中。

同轴线馈电是螺旋天线的常用馈电方式，可以采用底馈或者顶馈,此时同轴线的内导线和螺旋线的一端相连接,外导线则和接地板（金属圆盘或矩形板状等)相接，螺旋线的另一端是处于自由状态。

螺旋天线既可用做反射镜或透镜的辐射器,也可用做单独的天线(由一个或几个螺旋线组成）。

2 螺旋天线的发展螺旋天线的辐射能力是美国科学家JｏhnD．Ｋraus于194７年在实验中发现的,自此之后，螺旋天线以其在宽频带上具有近乎一致的电阻性输入阻抗和在同样的频带上按“超增益”端射阵的波瓣图工作特点很快在各领域得到了广泛的应用。

许多学者对螺旋天线的辐射特性进行了研究,给出了螺旋天线辐射设计多经验公式。

２0世纪７0年代,苏联科学家尤尔采夫和鲁诺夫对各种形式的螺旋天线进行了比较系统的理论分析和设计研究。

此后各国学者进行了这方面的研究,延伸出了很多变种，尤其是四臂螺旋天线因其高增益,方向性好,圆极化的特点，得到了深入的发展和实际应用，如图1所示。

200８年弗吉尼亚大学的Ｗarren Stｕtzmaｎ教授制成了一种六臂螺旋天线,如图2所示。

天线实现了几乎最优化的UＷB性能,通过采用围绕一个金属中心核而卷绕的臂来维持与臂之间相对不变的距离，几乎完整的利用了天线罩内的整个三维空间。

该天线具有１0:1的瞬间带宽,它可以被用于频域、多带宽、多信道应用以及时域或脉冲应用。

在低成本的应用中，该设计可以被蚀刻在天线罩的内部，或由曲线或曲管构建。

图１图2３螺旋天线的分类及特性螺旋天线可分为立体螺旋天线（heｌical anｔｅnnａ）和平面螺旋天线(ｓpｉraｌantennａ）。

立体螺旋天线根据绕成的形状的不同,又可分成圆柱形螺旋天线、圆锥形螺旋天线等等。

圆锥形螺旋天线又称为盘旋螺线型天线，可同时在两个频率工作。

螺旋天线的仿真设计微波课设要点一、背景介绍螺旋天线是一种常用于微波通信和雷达系统中的天线。

它具有频带宽度大、辐射效率高、阻抗匹配良好、天线尺寸小等优点，是目前最为流行的微波天线类型之一。

因此，针对螺旋天线的仿真设计是非常有研究价值的。

在微波课设中，螺旋天线的仿真设计是一个非常重要的环节。

本文将介绍关于螺旋天线仿真设计的一些注意要点，旨在为微波课设中的学生提供帮助和指导。

二、仿真工具的选择对于螺旋天线的仿真设计，目前主要使用的工具有以下几个：1.Ansoft HFSS2.CST Microwave Studio3.FEKO针对这些工具的选择，主要需考虑仿真精度、仿真速度以及使用难度等因素。

以本文为例，我们选择使用 Ansoft HFSS 作为仿真工具。

三、螺旋天线的基本结构螺旋天线具有较为复杂的结构，主要包括螺距、半径、匝数、导线宽度和间距等参数。

其中，螺距和半径是影响天线辐射特性的重要参数。

螺旋天线的形式化表达式为：Z = A * exp(-j * b * p) * cos(p) + A * exp(j * b * p) * sin(p)其中，A 为天线辐射功率，b 为螺距，p 为方位角。

四、天线参数的建模针对螺旋天线的建模，我们可以使用不同的建模方法，如等效电路模型、仿真模型等。

在 Ansoft HFSS 中，我们可以使用 3D 宏模型进行建模。

在建模过程中，需要输入天线参数，并进行优化和调整。

这包括调整半径和螺距等参数，以实现更好的辐射效果和阻抗匹配。

五、天线仿真分析螺旋天线的仿真分析主要包括以下几个方面：1.带宽特性分析2.辐射特性分析3.阻抗匹配分析在分析过程中，需要对仿真结果进行分析和优化，以达到预期的结果。

同时，还需要根据仿真结果进行天线参数调整，使之达到更好的性能。

六、仿真结果分析与优化在仿真分析完成后，需要对仿真结果进行分析和优化。

这包括调整天线参数、优化辐射效果等。

具体来说，我们需要根据分析结果，对螺距和半径等参数进行调整，以实现更好的辐射效果和阻抗匹配。

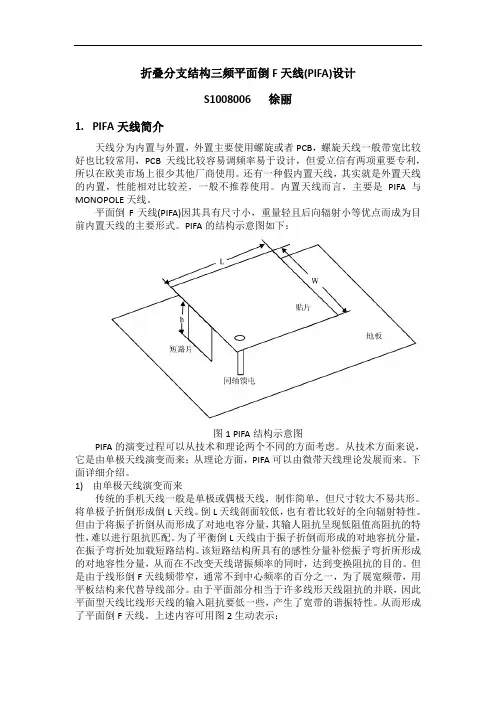

折叠分支结构三频平面倒F天线(PIFA)设计S1008006 徐丽1.PIFA天线简介天线分为内置与外置，外置主要使用螺旋或者PCB，螺旋天线一般带宽比较好也比较常用，PCB 天线比较容易调频率易于设计，但爱立信有两项重要专利，所以在欧美市场上很少其他厂商使用。

还有一种假内置天线，其实就是外置天线的内置，性能相对比较差，一般不推荐使用。

内置天线而言，主要是PIFA与MONOPOLE天线。

平面倒F天线(PIFA)因其具有尺寸小，重量轻且后向辐射小等优点而成为目前内置天线的主要形式。

PIFA的结构示意图如下：图1 PIFA结构示意图PIFA的演变过程可以从技术和理论两个不同的方面考虑。

从技术方面来说，它是由单极天线演变而来；从理论方面，PIFA可以由微带天线理论发展而来。

下面详细介绍。

1)由单极天线演变而来传统的手机天线一般是单极或偶极天线，制作简单，但尺寸较大不易共形。

将单极子折倒形成倒L天线。

倒L天线剖面较低，也有着比较好的全向辐射特性。

但由于将振子折倒从而形成了对地电容分量，其输人阻抗呈现低阻值高阻抗的特性，难以进行阻抗匹配。

为了平衡倒L天线由于振子折倒而形成的对地容抗分量，在振子弯折处加载短路结构。

该短路结构所具有的感性分量补偿振子弯折所形成的对地容性分量，从而在不改变天线谐振频率的同时，达到变换阻抗的目的。

但是由于线形倒F天线频带窄，通常不到中心频率的百分之一，为了展宽频带，用平板结构来代替导线部分。

由于平面部分相当于许多线形天线阻抗的并联，因此平面型天线比线形天线的输入阻抗要低一些，产生了宽带的谐振特性。

从而形成了平面倒F天线。

上述内容可用图2生动表示：图2 PIFA的演变过程2)由微带天线演变而来平面倒F天线也可以看作是从矩形微带天线发展而来的，其典型结构包括一个矩形金属片（辐射贴片）、一个接地板（通常是电路板），采取同轴线馈电或微带馈电。

另外考虑到宽频、小型化等特性要求，还要有一个置于矩形辐射贴片短边边缘处的短路金属片（相当于短路加载）。
