分户计量供暖热负荷计算

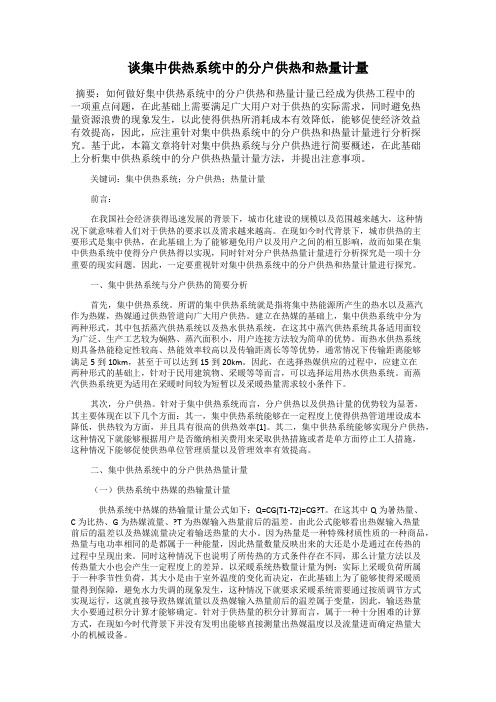

谈集中供热系统中的分户供热和热量计量摘要：如何做好集中供热系统中的分户供热和热量计量已经成为供热工程中的一项重点问题，在此基础上需要满足广大用户对于供热的实际需求，同时避免热量资源浪费的现象发生，以此使得供热所消耗成本有效降低，能够促使经济效益有效提高，因此，应注重针对集中供热系统中的分户供热和热量计量进行分析探究。

基于此，本篇文章将针对集中供热系统与分户供热进行简要概述，在此基础上分析集中供热系统中的分户供热热量计量方法，并提出注意事项。

关键词：集中供热系统；分户供热；热量计量前言：在我国社会经济获得迅速发展的背景下，城市化建设的规模以及范围越来越大，这种情况下就意味着人们对于供热的要求以及需求越来越高。

在现如今时代背景下，城市供热的主要形式是集中供热，在此基础上为了能够避免用户以及用户之间的相互影响，故而如果在集中供热系统中使得分户供热得以实现，同时针对分户供热热量计量进行分析探究是一项十分重要的现实问题。

因此，一定要重视针对集中供热系统中的分户供热和热量计量进行探究。

一、集中供热系统与分户供热的简要分析首先，集中供热系统。

所谓的集中供热系统就是指将集中热能源所产生的热水以及蒸汽作为热媒，热媒通过供热管道向广大用户供热。

建立在热媒的基础上，集中供热系统中分为两种形式，其中包括蒸汽供热系统以及热水供热系统，在这其中蒸汽供热系统具备适用面较为广泛、生产工艺较为娴熟、蒸汽面积小，用户连接方法较为简单的优势。

而热水供热系统则具备热能稳定性较高、热能效率较高以及传输距离长等等优势，通常情况下传输距离能够满足5到10km，甚至于可以达到15到20km。

因此，在选择热媒供应的过程中，应建立在两种形式的基础上，针对于民用建筑物、采暖等等而言，可以选择运用热水供热系统。

而蒸汽供热系统更为适用在采暖时间较为短暂以及采暖热量需求较小条件下。

其次，分户供热。

针对于集中供热系统而言，分户供热以及供热计量的优势较为显著，其主要体现在以下几个方面：其一，集中供热系统能够在一定程度上使得供热管道埋设成本降低，供热较为方面，并且具有很高的供热效率[1]。

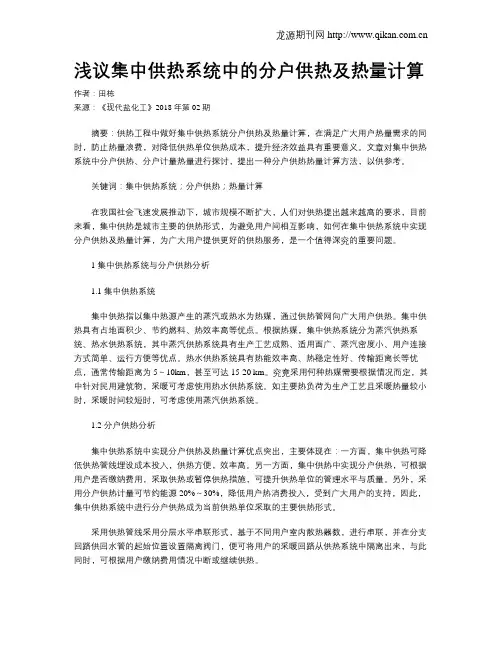

浅议集中供热系统中的分户供热及热量计算作者：田栋来源：《现代盐化工》2018年第02期摘要：供热工程中做好集中供热系统分户供热及热量计算，在满足广大用户热量需求的同时，防止热量浪费，对降低供热单位供热成本，提升经济效益具有重要意义。

文章对集中供热系统中分户供热、分户计量热量进行探讨，提出一种分户供热热量计算方法，以供参考。

关键词：集中供热系统；分户供热；热量计算在我国社会飞速发展推动下，城市规模不断扩大，人们对供热提出越来越高的要求，目前来看，集中供热是城市主要的供热形式，为避免用户间相互影响，如何在集中供热系统中实现分户供热及热量计算，为广大用户提供更好的供热服务，是一个值得深究的重要问题。

1 集中供热系统与分户供热分析1.1 集中供热系统集中供热指以集中热源产生的蒸汽或热水为热媒，通过供热管网向广大用户供热。

集中供热具有占地面积少、节约燃料、热效率高等优点。

根据热媒，集中供热系统分为蒸汽供热系统、热水供热系统，其中蒸汽供热系统具有生产工艺成熟、适用面广、蒸汽密度小、用户连接方式简单、运行方便等优点。

热水供热系统具有热能效率高、热稳定性好、传输距离长等优点，通常传输距离为5～10km，甚至可达15-20 km。

究竟采用何种热媒需要根据情况而定，其中针对民用建筑物，采暖可考虑使用热水供热系统。

如主要热负荷为生产工艺且采暖热量较小时，采暖时间较短时，可考虑使用蒸汽供热系统。

1.2 分户供热分析集中供热系统中实现分户供热及热量计算优点突出，主要体现在：一方面，集中供热可降低供热管线埋设成本投入，供热方便，效率高。

另一方面，集中供热中实现分户供热，可根据用户是否缴纳费用，采取供热或暂停供热措施，可提升供热单位的管理水平与质量。

另外，采用分户供热计量可节约能源20%～30%，降低用户热消费投入，受到广大用户的支持，因此，集中供热系统中进行分户供热成为当前供热单位采取的主要供热形式。

采用供热管线采用分层水平串联形式，基于不同用户室内散热器数，进行串联，并在分支回路供回水管的起始位置设置隔离阀门，便可将用户的采暖回路从供热系统中隔离出来，与此同时，可根据用户缴纳费用情况中断或继续供热。

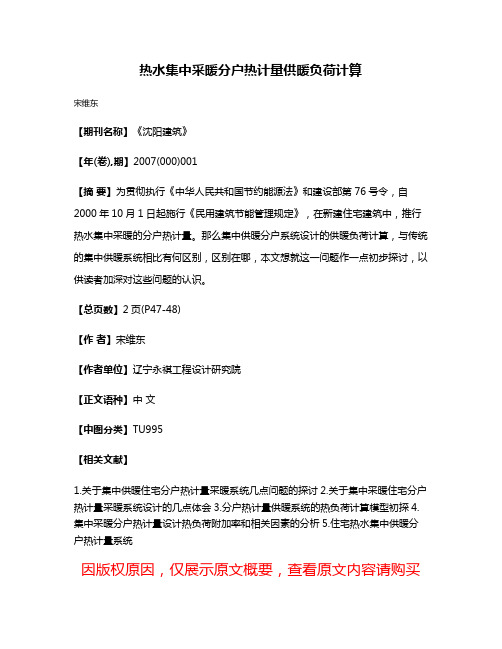

热水集中采暖分户热计量供暖负荷计算
宋维东
【期刊名称】《沈阳建筑》
【年(卷),期】2007(000)001
【摘要】为贯彻执行《中华人民共和国节约能源法》和建设部第76号令，自2000年10月1日起施行《民用建筑节能管理规定》，在新建住宅建筑中，推行热水集中采暖的分户热计量。

那么集中供暖分户系统设计的供暖负荷计算，与传统的集中供暖系统相比有何区别，区别在哪，本文想就这一问题作一点初步探讨，以供读者加深对这些问题的认识。

【总页数】2页(P47-48)
【作者】宋维东
【作者单位】辽宁永祺工程设计研究院
【正文语种】中文
【中图分类】TU995
【相关文献】
1.关于集中供暖住宅分户热计量采暖系统几点问题的探讨
2.关于集中采暖住宅分户热计量采暖系统设计的几点体会
3.分户热计量供暖系统的热负荷计算模型初探
4.集中采暖分户热计量设计热负荷附加率和相关因素的分析
5.住宅热水集中供暖分户热计量系统
因版权原因，仅展示原文概要，查看原文内容请购买。

浅析集中供暖住宅的分户热计量摘要：本文介绍了分户热计量提出的背景及指导思想，提出了分户热计量中需要注意的问题。

关键词：集中供暖；住宅；分户热计量Abstract: This paper introduces the household heat metering background and guiding ideology, and puts forward problems needing attention in the household heat metering.Key words: central heating; housing; household heat metering中图分类号：TU9文献标识码：A文章编号：2095-2104（2012）目前集中供暖住宅分户热计量采暖系统存在设计、施工以及管理方面存在的诸多问题，在能源愈发紧张的形势下，应注重完善产品质量、提高设计水平，规范施工队伍，总结管理经验，切实降低建筑能耗。

1 分户热计量提出的背景集中供暖住宅的分户热计量的提出,源于建筑节能深化的需要。

建设部于1995年发布的《建筑节能“九五”计划和2010年规划》提出了下列时间表:1998年通过试点取得成效;2000年在重点城市新建小区推广；2010年全面推广。

《民用建筑节能设计标准》(GBJ26—95)也第一次正面提出了分户热计量这个概念,该标准规定:在进行室内采暖系统设计时,应考虑按户热表计量和分室控制温度的可能性。

2 分户热计量提出的指导思想2.1 实行集中供暖住宅的分户热计量,首先是建筑节能深化的需要在《民用建筑节能设计标准(采暖居住建筑部分)》的条文说明中作了这样的解释:“是为了从按供热面积计费逐步过渡到按用热量计费,提高住户的节能意识。

”通过分户热计量和收费建立用户的经济利益与能耗的直接关系,将会使购房者真正关心住宅的热工质量,并通过房地产市场影响住宅的开发建设,使建筑节能不仅是政府行为,也成为购房者关注的市场行为。

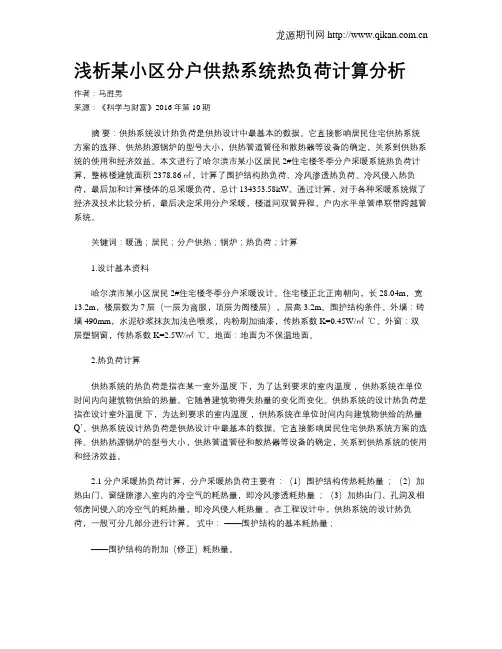

浅析某小区分户供热系统热负荷计算分析作者：马胜男来源：《科学与财富》2016年第10期摘要：供热系统设计热负荷是供热设计中最基本的数据。

它直接影响居民住宅供热系统方案的选择、供热热源锅炉的型号大小，供热管道管径和散热器等设备的确定，关系到供热系统的使用和经济效益。

本文进行了哈尔滨市某小区居民2#住宅楼冬季分户采暖系统热负荷计算，整栋楼建筑面积2378.86㎡，计算了围护结构热负荷、冷风渗透热负荷、冷风侵入热负荷，最后加和计算楼体的总采暖负荷，总计134353.58kW。

通过计算，对于各种采暖系统做了经济及技术比较分析，最后决定采用分户采暖，楼道间双管异程，户内水平单管串联带跨越管系统。

关键词：暖通；居民；分户供热；锅炉；热负荷；计算1.设计基本资料哈尔滨市某小区居民2#住宅楼冬季分户采暖设计。

住宅楼正北正南朝向，长28.04m，宽13.2m，楼层数为7层（一层为商服，顶层为阁楼层），层高3.2m。

围护结构条件。

外墙：砖墙490mm，水泥砂浆抹灰加浅色喷浆，内粉刷加油漆，传热系数K=0.45W/㎡·℃。

外窗：双层塑钢窗，传热系数K=2.5W/㎡·℃。

地面：地面为不保温地面。

2.热负荷计算供热系统的热负荷是指在某一室外温度下，为了达到要求的室内温度，供热系统在单位时间内向建筑物供给的热量。

它随着建筑物得失热量的变化而变化。

供热系统的设计热负荷是指在设计室外温度下，为达到要求的室内温度，供热系统在单位时间内向建筑物供给的热量Q’。

供热系统设计热负荷是供热设计中最基本的数据。

它直接影响居民住宅供热系统方案的选择、供热热源锅炉的型号大小，供热管道管径和散热器等设备的确定，关系到供热系统的使用和经济效益。

2.1 分户采暖热负荷计算，分户采暖热负荷主要有：（1）围护结构传热耗热量；（2）加热由门、窗缝隙渗入室内的冷空气的耗热量，即冷风渗透耗热量；（3）加热由门、孔洞及相邻房间侵入的冷空气的耗热量，即冷风侵入耗热量。

集中供暖分户计量的计量方法分户热计量系统的主要目的是实现“等舒适度等热费”的计量方案以及满足热用户的舒适度要求。

热量的分摊一般遵循两级分摊模式，如下图所示：热量分摊模式上图中，由供热公司到住户共经历了2次热量分摊过程，楼宇内部用户的实际用热量与楼内总耗热量之间，有很多种方式进行分摊计算，如：温度法、面积法、户用热量表法、通断时间面积法、流量温度法等。

1温度法温度法根据热用户的室内温度和住房面积占总建筑面积的比例进行供热量分摊。

温度法是基于“等舒适度等热费”的原则，其分摊公式如下式所示：由上式可得，在同一栋建筑中，当室外温度相同时，如果室内温度相同，其分摊的比例是相同的，由此可以保证相同户型的用户在舒适度相同的条件下，热量分摊相同。

温度法的主要特点：(1)温度法不需要对户内供热系统进行大面积改造，适合新建建筑和既有建筑改造，适用于大部分的户内分户热计量系统。

(2)保障了热用户之间的公平性。

户间散热导致部分用户在不供热的情况下，室内温度达到一个较高的温度，按传统计费方式，热费为0，但是，按照温度法计量原则，是需要缴纳一定的热费。

因此，温度法保障了热用户之间的公平性，避免了因户间传热所产生的费用。

(3)温度法不仅可以满足用户的舒适度，保障用热公平，同时，还可以提高热用户的节能意识，减少能源消耗。

(4)降低用户耗热损失，保证了耗热量与室温温度变化的一致性。

(5)对设备安装要求比较低。

该方法在实际的推广过程中会存在一些缺点：温度准确性和盗热检测。

温度测量的不准确，会导致热量分摊相差较大，使得热费分摊不均衡。

用户主动放热、盗热行为的存在，使得热量大量浪费，热用户的节能意识也无法得到提高。

2户用热量表法户用热量表法是我国最早引进的供热计量方法之一，该方法需要按户安装热量表，测量热用户的供回水温差和流量来进行热量分摊。

上式中，Qi表示用户由户用热量表测得的用热量，i表示分摊比例。

通过公式可以实现对用户用热量的分配计量，此分摊方式对耗热量计算精确和可靠，受室内家具散热和人为因素散热影响较小，但是在实际的实施中会有很多缺陷：(1)成本较高。

3.1.0供暖房间热负荷计算表说明采暖房间热负荷计算1 电算表格编制说明1.1 围护结构传热系数K 值按下式计算∑++wn αα/1R /11K ＝［W/(m 2·℃)］(1.1)式中n α ——内表面换热系数［W/(m 2·℃)］；w α ——外表面换热系数［W/(m 2·℃)］；ΣR——各层热阻之和（m 2·℃/W），其中：各层建筑材料热阻R＝δ/（b·λ），δ为材料层的厚度（m），b 为材料层导热系数的修正系数，λ为材料的导热系数［W/(m·℃)］；封闭空气间层的热阻k R 按其厚度和方向取值，详见《措施》表11.2.3-4。

1.2 房间采暖热负荷M Q Q ?+?=h f w 21q Q ）＋（αα （1.2）式中 Q ——房间热负荷（W）；Q w ——房间围护结构热负荷（W），见1.3条； Q f ——门窗冷风渗透热负荷（W），见1.4条；α1 ——热源修正系数；α2 ——分户计量住宅户内间歇采暖修正系数；q h ——分户计量住宅通过户间楼板和隔墙的单位面积平均传热量（W/m 2）；M ——房间净面积（m 21.3 房间围护结构热负荷Q w 应按下式计算：[]Η?+=∑m w nq t tK F Q θβα)n iiw （（W）（1.3）式中 K i ——各项围护结构的传热系数［W/（m 2·℃）］； F i ——各项围护结构的面积（m 2）； t n ——采暖室内计算温度（℃）； t wn ——采暖室外计算温度（℃），当计算采暖房间与相邻房间的传热量时，为相邻房间的计算温度；α——外围护结构的朝向修正系数或内围护结构的温差修正系数；β——风力修正系数，取β＝1；θ——外门开启附加率； q m ——外门基本耗热量（W）H ——房间（不含楼梯间）高度修正系数。

1.4 门窗冷风渗透热负荷Q f 按下式计算：)(28.0f wn n wn p t t L C Q =ρ （W）（1.4）式中 L ——渗入冷空气量 (m 3/h)，按1.5或1.6条确定；C P ——空气的定压比热容，C P ＝1 kJ/（kg ·℃)；ρwn ——采暖室外计算温度下的空气密度 (kg/m 3)，t wn =-9℃时,ρwn =1.336kg/m 3；t n ——采暖室内计算温度（℃）； t wn ——采暖室外计算温度（℃）。

供暖平均热负荷计算公式供暖平均热负荷是指在供暖季节内单位面积的建筑物所需的热量，通常以瓦特/平方米（W/m²）或千瓦特/平方米（kW/m²）表示。

计算供暖平均热负荷可以帮助我们确定建筑物所需要的供暖能力，从而合理选择供暖设备、调整供暖系统和节约能源。

供暖平均热负荷的计算公式如下：平均热负荷 = 外墙面积× 外墙传热系数 + 内墙面积× 内墙传热系数 + 屋顶面积× 屋顶传热系数 + 地板面积× 地板传热系数 + 窗户面积× 窗户传热系数 + 人员热负荷 + 设备热负荷下面我们将逐一介绍每一项的计算方法。

1. 外墙面积外墙面积包括建筑物四周的外墙面积，计算时需要考虑房间外墙的长和宽。

外墙面积一般以平方米（m²）为单位。

2. 外墙传热系数外墙传热系数是指外墙的热传导能力，单位为瓦特/平方米·摄氏度（W/m²·℃）。

不同材料的外墙传热系数不同，常见的材料如砖墙、混凝土墙等都有相应的传热系数。

3. 内墙面积内墙面积包括建筑物内部各个房间的内墙面积，计算时需要考虑房间内墙的长和宽。

内墙面积一般以平方米（m²）为单位。

4. 内墙传热系数内墙传热系数是指内墙的热传导能力，单位为瓦特/平方米·摄氏度（W/m²·℃）。

不同材料的内墙传热系数不同，常见的材料如砖墙、木质墙等都有相应的传热系数。

5. 屋顶面积屋顶面积是指建筑物顶部的覆盖面积，计算时需要考虑屋顶的长和宽。

屋顶面积一般以平方米（m²）为单位。

6. 屋顶传热系数屋顶传热系数是指屋顶的热传导能力，单位为瓦特/平方米·摄氏度（W/m²·℃）。

不同材料的屋顶传热系数不同，常见的材料如瓦片、金属屋面等都有相应的传热系数。

7. 地板面积地板面积是指建筑物地面的面积，计算时需要考虑地板的长和宽。

供热热负荷如何计算？热负荷计算，民建部分：以下图为例，该房间的散热量，由以下几个部分构成：1.外墙散热量；2.外窗散热量；3.户门传热量；4.隔墙传热量；5.屋顶散热量；6.地面散热量；7.冷风渗透耗热量；8.冷风侵入耗热量。

一、采暖负荷估算采暖热负荷的估算办法Qn=a*qn*V*（tn-tw）式中：Qn —采暖热负荷 Wtn —室内空气温度℃tw —室外供暖计算温度V—建筑的体积 m3qn —体积热指标根据建筑的保温情况宜取0.4-0.7a —修正系数。

请参考下表（一）独立分户供暖的负荷特点：1.独立控制，室温可调；2.间歇运行，短时间加热功率大；3.存在户间传热的问题。

基于以上原因，独立分户供热热源的加热功率要高于按照传统集中供热的计算所得的热负荷一般需要乘以 1.3~1.5 的系数。

（二）生活热水加热功率：热水加热的基本计算公式Q=C*m*（tr-tl）式中：tr/tl —热水/冷水温度℃m —热水流量 L/minQ —加热功率 kWC —常数0.07常用热水参数表生活热水选型提示对于全日供应热水的住宅，每户设有浴盆时，仅计算浴盆的热水用水量，其他器具的热水用量不计，浴盆的同时使用百分数按下表选取。

二、壁挂炉的安装位置选择1.便于烟气的扩散和新鲜空气的吸入；2.靠近气源，水源，电源；3.有合适的排水接口；4.有充足的维修空间；5.能承受壁挂炉满水重量的垂直墙面；6.要考虑便于管道布置和系统的水力平衡；7.便于隐藏下部的管道以及空间的美观。

注意:非采暖空间内安装时, 要对水路管道做防冻保温处理。

民用建筑供暖设计热负荷一. 房间热负荷的组成：a.围护结构的耗热量b.加热由门、孔洞侵入的冷空气的耗热量c.加热由门窗缝隙渗入室内空气的耗热量围护结构的温差传热量Qj=Kf(tn-tw)aQj---通过供暖房间某一面围护结构的温差传热，WK---该面围护结构的传热系数，W/m2 .℃F---该面维护结构的散热面积，m2tn--室内空气计算温度，℃tw--室外采暖计算温度，℃a---温差修正系数附加耗热量附加耗热量是按基本耗热量的百分比计算，考虑各项附加后的耗热量Q1=Qj(1 βch βf βli βm)(1 βf.g)(1 βj)βch–朝向修正；βf–风力修正；βli–两面外墙修正；βm –窗墙面积比过大修正；βf.g–房高附加修正；βj –间歇附加修正；通过门窗缝隙的冷风渗透耗热量V=∑( l L m)l---房间某朝向上的门窗缝隙长度，mL---每米门窗缝隙的基准渗风量，m3/h·m m---门窗缝隙的渗风量综合修正系数外门开启冲入的冷风耗热量可按照建筑的形式查表计算工业厂房及辅助房间供暖设计热负荷1.基本耗热量及附加耗热量a. 室内空气温度的确定1）工作地带的设计温度 tg2）室内空气的计算温度 t n当车间高度≤4m时，tn=tg;当车间高度>4m时，对地面 tn=tg，对外墙、外窗和外门 tn=(tn td)/2；对屋顶tn=td=tg Δt(H-2)Δt = 0.3~1.5℃/m (温度梯度)b .当 tn分别按照地面、外墙及屋顶取不同值时，房高附加修正率βf .g=0 ，两面外墙修正βli =0 ；窗墙面积比过大修正βm =02.厂房的门窗缝隙冷风渗透耗热量3.厂房的大门开启冲入的冷风耗热量a.每班开启时间≤15min的大门，附加率为200~500%；b.每班开启时间>15min的外门，按照下列经验公式计算：G=A (a Nνw ) FG--冲入的冷风量，kg/s; N—常数，0.15~0.25a, A—系数，查表 ;Vw---冬季室外平均风速，m /sF--车间上部可能开启的排气窗或排气孔的面积，m2建筑物热负荷可按建筑体积估算Q N =a q N.VV (t n .p- t w)Q f=a q f. V V (tn .p- t w. f)建筑物热负荷可按建筑面积估算（方案设计）Q N= q N.S S。

集中供暖分户计量的计量方法分户热计量系统的主要目的是实现“等舒适度等热费”的计量方案以及满足热用户的舒适度要求。

热量的分摊一般遵循两级分摊模式，如下图所示：热量分摊模式上图中，由供热公司到住户共经历了2次热量分摊过程，楼宇内部用户的实际用热量与楼内总耗热量之间，有很多种方式进行分摊计算，如：温度法、面积法、户用热量表法、通断时间面积法、流量温度法等。

1温度法温度法根据热用户的室内温度和住房面积占总建筑面积的比例进行供热量分摊。

温度法是基于“等舒适度等热费”的原则，其分摊公式如下式所示：由上式可得，在同一栋建筑中，当室外温度相同时，如果室内温度相同，其分摊的比例是相同的，由此可以保证相同户型的用户在舒适度相同的条件下，热量分摊相同。

温度法的主要特点：(1)温度法不需要对户内供热系统进行大面积改造，适合新建建筑和既有建筑改造，适用于大部分的户内分户热计量系统。

(2)保障了热用户之间的公平性。

户间散热导致部分用户在不供热的情况下，室内温度达到一个较高的温度，按传统计费方式，热费为0，但是，按照温度法计量原则，是需要缴纳一定的热费。

因此，温度法保障了热用户之间的公平性，避免了因户间传热所产生的费用。

(3)温度法不仅可以满足用户的舒适度，保障用热公平，同时，还可以提高热用户的节能意识，减少能源消耗。

(4)降低用户耗热损失，保证了耗热量与室温温度变化的一致性。

(5)对设备安装要求比较低。

该方法在实际的推广过程中会存在一些缺点：温度准确性和盗热检测。

温度测量的不准确，会导致热量分摊相差较大，使得热费分摊不均衡。

用户主动放热、盗热行为的存在，使得热量大量浪费，热用户的节能意识也无法得到提高。

2户用热量表法户用热量表法是我国最早引进的供热计量方法之一，该方法需要按户安装热量表，测量热用户的供回水温差和流量来进行热量分摊。

上式中，Qi表示用户由户用热量表测得的用热量，i表示分摊比例。

通过公式可以实现对用户用热量的分配计量，此分摊方式对耗热量计算精确和可靠，受室内家具散热和人为因素散热影响较小，但是在实际的实施中会有很多缺陷：(1)成本较高。
