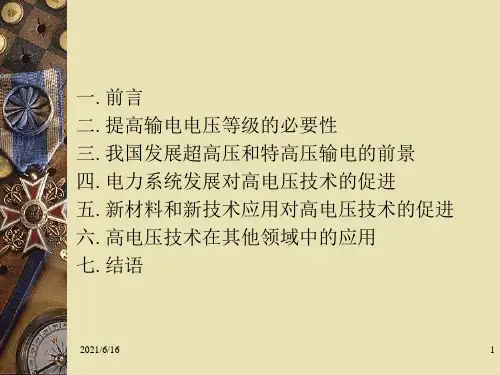

高电压技术发展回顾与展望40页PPT

－战时的高压输电线路是影响供电可靠性的一个薄弱 环节
2021/6/16
18
6. 分布式发电不可能取代远距离大容量输 电
风力发电: 是新的可再生能源发电技术中最成熟的,单 机容量已从数百kW发展到MW级,但目前最大的单机 容量也仅5MW (火力发电的超超临界机组的最大单机 容量为1.3GW)
燃料电池: 已商品化的单个装置容量为200kW(磷酸型), 正在研究开发的熔融碳酸盐型和固体氧化物 型可达到 数MW及更大的容量, 其普及应用至少还需要5~10年
灵活交流输电系统(Flexible AC Transmission System, 简称FACTS)是指装有电力电子型或其他静止型控制 器以加强系统可控性和增大传输能力的输电系统
FACTS的概念是20世纪80年代末提出来的, 但有些 FACTS的装置, 如静止型无功补偿器(Static Var Compensator, 简称SVC)早已在系统中应用(我国1981 年投运的第一条500kV线路末端的凤凰山变电站就装 有SVC)
(2) 1999年瑞典投运长70km , V=±80kV , P=3MW的 HVDC Light线路
(3) 目前澳大利亚、丹麦和美国等国都有HVDC Light 线路在运行
2021/6/16
(2) 线路走廊减小
昌平-房山500kV紧凑线路长83km, 于1999年11月投运 (线路走廊从24.6m减少到6.7m, 自然功率提高34%)
绝缘设计不同于一般线路(一般线路采用4根截面为 400mm2的4分裂导线, 此紧凑线路为6根截面为240mm2 的6分裂导线)
2021/6/16
27
3. 灵活交流输电系统
后，罗马地区才恢复停电 目前世界各国已开始重新关注电力系统的发展

第6页/共84页
➢额定电压高而容量不大
试验变压器高压侧电流 I 和额定容量 P 都主要取决于被试
品的电容。
I 2fCU 10 3 （5-1） P 2fCU 2 10 3 （5-2）
第7页/共84页
➢ 外观上的特点：油箱本体不大而其高压套管又长又大。 单套管式试验变压器：额定电压一般不超过 250～300kV 双套管式试验变压器：最高额定电压达750kV
第29页/共84页
串级装置的充电 过程可利用图5-9 所示的直流电源E和+E经切换开关 S给各台电容器充 电的过程来加以 说明。
第30页/共84页
二、直流高电压试验的特点和应用范围 特点：
➢ 只有微安级泄漏电流，试验设备的容量较小。 ➢ 试验时可同时测量泄漏电流，由所得得“电压－电
流”曲线能有效地显示绝缘内部的集中性缺陷或受潮。
第55页/共84页
（二） 衰减振荡波
采用图5-25中IEC所推荐的一种操作波发生装置。
第56页/共84页
三、绝缘的冲击高压试验方法
电气设备内绝缘的雷电冲击耐压试验采用三次冲击法， 即对被试品施加三次正极性和三次负极性雷电冲击试验电 压。（1.2/50 μS全波）。 对变压器和电抗器类设备的内绝缘，还要进行雷电冲 击截波（1.2/2～5 μS )耐压试验。 ➢ 内绝缘冲击全波耐压试验应在被试品上并联球隙，并将 它的放电电压整定得比试验电压高15％～20％。
第54页/共84页
（一）非周期性双指数冲击长波
➢ 国家标准规定的标准波形为250/2500μs。应注意一下两 个问题：
（1） 为大大拉长波前，又使发生器的利用系数降低不是 很多，需采用高效率回路。 （2） 计算操作波回路参数时，不能用前面介绍的雷电波 时的近似计算法来计算操作波回路参数；要考虑充电电阻 R对波形和发生器效率的影响。

ν:光的频率
-
15
热游离 气体在热状态下引起的游离过程称为热游离
产生热游离的条件：
3 2
KT
Wi
K:波茨曼常数
T:绝对温度
-
16
金属表面游离
电子从金属电极表面逸出来的过程 称为表面游离
-
17
(4)去游离 a.扩散 带电质点从高浓度区域向低浓度区域运动. b.复合 正离子与负离子相遇而互相中和还原成中性原子 c.附着效应 电子与原子碰撞时,电子附着原子形成负离子
自持放电条件可表达为:
(eS 1)1
-
23
(5)巴申定律 a.表达式:
UF f(PS)
P:气体压力 S:极间距离
-
24
b.均匀电场中几种气体的击穿电压与ps的关系
-
25
2.流注理论 (1).在ps乘积较大时,用汤逊理论无法解释的几种现象 a.击穿过程所需时间,实测值比理论值小10--100倍
负捧-----正板 低
间隙击穿电压
低
高
-
33
四.雷电冲击电压下气隙的击穿特性
1.标准波形
-
34
几个参数
波头时间T1：T1=(1.2 30%)μs 波长时间T2: T2=(50 20%) μs
标准波形通常用符号 1.2/50s 表示
-
35
2.放电时延 (1).间隙击穿要满足二个条件
a.一定的电压幅值 b.一定的电压作用时间
-
11
变压器相间绝 缘以气体作为绝 缘材料
-
12
2.带电质点的产生与消失
(1) 激发 原子在外界因素作用下,其电子跃迁到能量较高的状态
(2)游离 原子在外界因素作用下,使其一个或几个电子脱离原

转向极化（偶极弛豫极化）
需时较长，10-610-2 s；非弹性极 化、有损；影响因素：电场强度 （有关）；电源频率（有关）； 温度（温度较高时降低，低温段 随温度增加）
夹层介质界面极化（空间电荷极化）
带电质点移动；不均匀夹层介质中； 需时很长；非弹性极化、有损；影 响因素：场强（有关）; 电源频率 （低频下存在）; 温度（有关）； 介质的等值电容增大。
高电压技术
1
第3章 电介质的电气性能
2
电介质的电气性能
电介质电气性能的划分
极化特性：介电常数ε 损耗特性：介损tgδ 电气传导特性：载流子移动、高场强下的
电气传导机理等，电导G 或电阻 R 电气击穿特性：包括击穿机理、劣化、电
压--时间特性曲线（V–t ）等，击穿电压 UC 或击穿场强EC
r 和温度的关系相似单位体积中的分
子数与温度的关系（密度与温度）
极性电介质
如蓖麻油、氯化联苯等，r数值在26
范围内。还能用作绝缘介质
11
强极性电介质
如酒精、水等, r>10，其电导也
很大，不能用做绝缘材料。用作 电容器浸渍剂时，可使电容器的 比电容增大，但通常损耗都较大
电场的频率对极性液体电介质介电
工程用纯净液体电介质中,离子性 电导与电场强度的关系(分成两个 区域)
离子性电导随温度的升高而增加
AeBT
固体电介质的电导
中性分子电介质的电导主要是杂质离 子引起的，高温时，中性分子可能发 生分解产生自由离子，形成电导
纯 净 介 质 的 电 导 率 可 达 10-17~10-19 /Ω•cm
气体放电的主要形式
根据气体压力、电源功率、电极形状等因素的不 同，击穿后气体放电可具有多种不同形式。利 用放电管可以观察放电现象的变化

总结词
高电压技术经历了多个阶段，从最初的直流输 电到现代的特高压交流输电，其技术水平和应用范围 不断得到提升和拓展。未来，随着新能源、智能电网 等领域的快速发展，高电压技术将继续向更高电压等 级、更远距离输电、更高效节能等方向发展。同时， 随着科技的不断进步，高电压技术还将与其他领域的 技术进行交叉融合，产生更多的创新应用。
应急预案制定
制定详细的高电压安全事故应急预案，明确应急组织、救援程序 和救援措施。
应急演练和培训
定期进行应急演练和培训，提高工作人员应对高电压安全事故的能 力和意识。
及时救援和处理
一旦发生高电压安全事故，应迅速启动应急预案，采取有效措施进 行救援和处理，以减少人员伤亡和财产损失。
06 实践案例分析
高电压设备的绝缘测试与维护
绝缘测试
为了确保高电压设备的安全运行，必 须定期进行绝缘测试。常见的绝缘测 试方法包括耐压测试、介质损耗测试 、局部放电测试等。
维护与检修
高电压设备的运行过程中，应定期进 行维护和检修，及时发现和处理设备 存在的隐患和缺陷，保证设备的正常 运行。
高电压的电磁场与电磁屏蔽
高电压技术在电力系统中的作用
总结词
高电压技术在电力系统中的作用
详细描述
高电压技术在电力系统中扮演着至关重要的角色。通过高压输电，可以大幅度提高输电效率，降低线损，减少能 源浪费。同时，高电压也是电力系统稳定运行的重要保障，能够有效地解决电力供需矛盾，保障电力系统的安全 稳定运行。
高电压技术的发展历程与趋势
某地区高电压输电线路的设计与优化
总结词
考虑地理环境、气象条件、线路长度等 因素，采用先进的输电技术，优化设计 高电压输电线路。
VS
详细描述

17电介质极化种类及比较极化类型产生场合所需时间能量损耗产生原因电子式极化任何电介质10141015束缚电子运行轨道偏移离子式极化离子式结构电介质10121013几乎没有离子的相对偏移偶极子极化极性电介质1010102夹层极化多层介质的交界面101自由电荷的移动1812电介质的介电常数在真空中有关系式式子中e场强矢量d与e同向比例常数为真空的介电常数10854109880在介质中d与e同向为介质的相对介电常数它是没有量纲和单位的纯数
9
§1.0 电力系统的绝缘材料
绝缘的作用：
绝缘的作用是将电位不等的导体分隔开，使其没有电 气的联系并能保持不同的电位。
分类：
气体绝缘材料：空气，SF6气体等 固体绝缘材料：陶瓷，橡胶，玻璃，绝缘纸等 液体绝缘材料：变压器油 混合绝缘：电缆，变压器等设备
10
§1.1 电介质的极化
定义：电介质在电场作用下产生的束缚电荷的弹 性位移和偶极子的转向位移现象，称为电 介质的极化。
上述的三种极化是带电质
点的弹性位移或转向形成的， 而空间电荷极化的机理则与上 述三种完全不同，它是由带电 质点(电子或正、负离子)的移 动形成的。
最明显的空间电荷极化是 夹层极化。在实际的电气设备 中，如电缆、电容器、旋转电 机、变压器、互感器、电抗器 等的绝缘体，都是由多层电介
质组成的。
如图l-4所示，各层介质的电容分别为C1和C2；各层介质的电导分别为G1 和G2；直流电源电压为U。
26
(2)计算用等效电路（或简化等效电路）（从工程实际测量出发）
GeqR11k
2CP 2RP 1(CPRP)2
CeqCg
CP
1(CPRP)2
27
(3) 相量图
——介质损耗角 ——功率因数角

3、扩散：带电粒子从浓度高的区域向浓度低的区域运动。 磁吹避雷器、空气断路器等都利用了这一点。
三、伏安特性曲线
伏安特性曲线：电介质在电场作用下， 流过电介质的电流与外加电压的关系曲线。
1、0—a段，启始带电粒子定向运动， 随着外加电压的加大，带电粒子的运 动速度越来越快，故电流在加大。
2、a—b段，单位时间内产生的带电 粒子全部投入运动，运动速度达到趋 引速度，没有新的带电粒子来源。 3、b—c段，产生碰撞游离，放电。 4、c点以后，自持放电。
流注从阳极向阴极发展，由于它的导电性能良好，其边缘又有子崩留下 的正电荷，因此大大加强了流注前方的电场，促使更多的新电子崩相继产 生并与之汇合，从而使流注不断向阴极发展。当流注发展到阴极后，整个 间隙就被导电良好的正负带电离子的混合通道所贯通，从而导致整个间隙 的击穿。
§1.2不均匀电场中气体的放电
2、分析：（针极为正、板极为负）针极附近产生 的电晕，带电粒子定向运动，正离子向板极运动， 由于速度慢，就在针极附近形成电荷积累区，使 未游离区的电场强度增大，而导致击穿电压降低。
试验数据
1、均匀电场的击穿场强为30kV/cm，极不均匀电场的平均 击穿场强为5 kV/cm。随着间隙距离的增大，击穿电压 随着增大，但击穿场强是随着降低的，因为击穿电压的 增加速度没有距离增加的速度快。
§1.3气隙在各种电压下的击穿特性
一、标准波形 为了检验绝缘耐受雷电冲击电 压的能力，在实验室中可以利 用冲击电压发生器产生冲击高 压，以模拟雷电放电引起的过 电压。为了使得到结果可以相 互比较，需规定标准波形。
我国国家标准规定的雷电冲击 电压标准波形为 T1=1.2us±30%，T2= 50±20%us， 通用符号为 1.2us/50us，直击雷的雷电波形 为10/350us，感应雷和传导雷 的雷电波形为8/20us。 。

和雷电观测的基础上由H.Raether等人于40年代初首先提出 一种近似理论—streamer理论。 两种理论描述的是同一物理现象,但是有不同的表达形式和适 用范围,这说明或许能建立一种更完善的气体放电理论,它在 某种特定条件下,可简化为Townsend理论,而在另一种条件下 ,则可表现为Streamer理论。长期以来,对这一放电理论的研 究虽然已积累了大量的数据,但在理论上进展甚微。今后仍为 这一领域的前沿性课题。
人类对高电压现象的关注已有悠久的历史,但作为一 门独立的科学分支是本世纪初逐渐形成的。40年代 以后,由于电力系统输送容量的扩大,电压水平的增 高以及原子物理、技术物理等学科的进步,高电压和 绝缘技术加快了发展速度。60年代以来,受特高压、 超高压输电和新兴科学技术发展的推动,进展更加迅 速。到近代,已冲出了原有的传统范围,丰富了研究 内容,生长出许多新的分支,扩大了应用领域,现已成 为电工学科的一个重要组成部分。尽管如此,由于高 电压现象物理本质的复杂性,至今许多理论尚不成熟 。因此,在理论探讨方面,仍然是世人瞩目的课题。
(1)初始电子的产生:场致发射、外部射线的照射、光电发射 、局部放电等。
(2)二次电子的产生:在气体中或固体介质的表面上,离子碰撞 、电子碰撞、场致发射、光电发射和光电离等。
(3)电荷的扩散:电子的扩散、离子的扩散。 (4)不纯气作的产生:光子激发、碰撞激发、化学过程、局部
放电、场致分解、光分解等。 (5)电场修正;电极形状、介质常数、表面电荷、体电荷等。
高电压技术的研究范围
(2)如何得知由于随机干扰因素(电磁能量转换,雷击等)引起的 非正常过电压的特性和变化规律以便采取对策。通常,该值比 正常值高几倍甚至更高,对运行中的电力设备构成致命的威胁 ,严重时可一导致放电或击穿,造成停电和设备损坏。

温度很敏感；金属中主要由外加电压决定，杂质、温度不是
主要因素
3.液体和固体电介质的γ与温度的关系：
B/ kT
Ae
温度↑ ａ．热运动加剧→离子迁移率↑→γ↑ ｂ．介质分子或杂质热离解↑→γ↑
高电压技术优秀课件
4. 固体电介质的体积电阻和表面电阻 体积电阻－电介质内部绝缘状态的真实反映 表面电阻－受介质表面吸附的水分和污秽影响 水分起着特别重要作用。 亲水性介质（玻璃、陶瓷）表面电导大 憎水性介质（石蜡、四氟乙烯、聚苯乙烯）
目前常用的主要有变压器油、电容器油、电缆油 等矿物油
二. 液体电介质的击穿理论
电击穿：认为在电场作用下，阴极上由于强场发射或热发 射出来的电子产生碰撞电离形成电子崩，最后导致液体击 穿
高电压技术优秀课件
气泡击穿：认为液体分子由电子碰撞而产生气泡，或在电 场作用下因其它原因产生气泡，由气泡内的气体放 电， 产生电和热而引起液体击穿。
液体中气泡产生的原因： • 油中易挥发的成分； • 阴极的强场发射或热发射的电子电流加热液体介质，分解
出气体； • 溶解于油中的外来气体； • 由电场加速的电子碰撞液体分子，使液体分子解离产生气
体； 1. 电极上尖的或不规则的凸起物上的电晕放电引起液体气化
高电压技术优秀课件
表面电导小
高电压技术优秀课件
三.电介质的损耗(dielectric loss) 1. 介质损耗的含义
任何电介质在电场作用下都有能量损耗，包 括由电导引起的损耗和由某些极化过程引起的损 耗。电介质的能量损耗简称介质损耗。
高电压技术优秀课件
2. 电介质的三支路等值电路
i i1i2 i3
i1
i2
u C1
无 几乎没有

光子来源

（3）碰撞电离(collision ionization )
1 2 （ mv ）与质点电荷量(e)、电场强度（ E ）以 2 及碰撞前的行程( x )有关．即
电子或离子在电场作用下加速所获得的动能
1 2 mv eEx 2
(1-3)
高速运动的质点与中性的原子或分子碰 撞时，如原子或分子获得的能量等于或大于 其电离能，则会发生电离。 因此，电离条件为
返回
1.1.2 带电质点的消失
带电质点的消失可能有以下几种情况：
带电质点受电场力的作用流入电极
；
带电质点因扩散而逸出气体放电空间； 带电质点的复合。
带电质点的复合(recombination)
复合：当气体中带异号电荷的粒子相遇时，有可 能发生电荷的传递与中和，这种现象称为复合。 复合可能发生在电子和正离子之间，称为电子 复合，其结果是产生一个中性分子； 复合也可能发生在正离子和负离子之间，称为 离子复合，其结果是产生两个中性分子。
不同金属的逸出功不同，如表1-2所示：
电子从电极表面逸出所需的能量可通过下述途
径获得 ：
（1）正离子撞击阴极 （2）光电子发射 （3）强场发射 （4）热电子发射
3、气体中负离子的形成
附着：电子与气体分子碰撞时，不但有可
能引起碰撞电离而产生出正离子和新电子，也
可能发生电子附着过程而形成负离子。 负离子的形成并未使气体中带电粒子的数 目改变，但却能使自由电子数减少，因而对气 体放电的发展起抑制作用。
为此引入系数。 阴极表面电离，统称为 过程。
设外界光电离因素在阴极表面产生了一个自由电
子，此电子到达阳极表面时由于 过程，电子总数
增至 e d 个。因在对 系数进行讨论时已假设每次电

高电压技术面临的挑战
高电压传输的物理限制
环境影响
随着电压等级的提高，传输过程中的电场 强度和电流密度受到物理极限的限制，如 绝缘材料的性能、设备的尺寸和重量等。
高电压传输过程中产生的电场和磁场对周 围环境和生态的影响，如电磁辐射、对通 信线路的干扰等。
安全问题
经济成本
高电压设备在运行和维护过程中存在一定 的安全风险，如设备故障、操作失误等， 可能导致人员伤亡和财产损失。
绝缘电阻和介电常数的测量
绝缘电阻的测量
01
绝缘电阻是衡量电气设备绝缘性能的重要参数，通过测量绝缘
电阻可以评估设备的绝缘状况。
介电常数的测量
02
介电常数是表征电介质材料性能的参数，通过测量介电常数可
以了解材料的电学性能。
测量方法
03
采用专门的绝缘电阻测试仪和介电常数测量仪进行测量，测试
结果需根据相关标准进行评估。
高电压技术的发展历程与趋势
总结词
高电压技术的发展历程与趋势
详细描述
高电压技术的发展历程可以追溯到19世纪末期，当时 人们开始探索和研究高压电现象和应用。随着科技的不 断进步和电力工业的快速发展，高电压技术在多个领域 得到了广泛应用。未来，随着新能源、智能电网等领域 的快速发展，高电压技术将面临更多的机遇和挑战。发 展趋势包括高压直流输电技术的进一步成熟和应用，气 体放电和等离子体技术的深入研究，以及高电压技术在 新能源和智能电网等领域的应用拓展等。
电介质中的电流和电压测量
电流测量
电流测量是高电压技术中重要的实验环节，常用的测量方法 有直接测量和间接测量。直接测量是将电流表串联在电路中 ，间接测量则是通过测量电压和电阻来计算电流。
电压测量

详细描述
在高压输电线路的设计与建设中，需要考虑线路路径选择，尽量避开不良地质、水文和 气象条件等因素，以确保线路的安全稳定运行。同时，还需要进行气象条件评估，确定 线路的最大风速、覆冰厚度等参数，以选择合适的导线与杆塔。此外，还需要考虑线路
的电气性能和机械性能，以满足输电要求和提高线路的可靠性。
高压电机与变压器的设计与制造
《高电压工程》PPT 课件
目 录
• 高电压工程概述 • 高电压的产生与传输 • 高电压的绝缘与防护 • 高电压的测量与试验技术 • 高电压工程的应用实例
01
高电压工程概述
高电压的定义与特点
要点一
总结词
高电压是指电压等级较高的电能，通常在30kV及以上的电 压。它具有较高的能量密度、较低的电场强度和较小的电 流密度等特点。
耐压试验
对电气设备施加高于其额定电 压一定倍数的电压，检验其绝 缘性能。
局部放电试验
检测电气设备在长期工作电压 下是否存在局部放电现象，评 估其绝缘性能。
介质损耗试验
通过测量绝缘材料的介质损耗 因数，评估其绝缘性能。
高电压试验的安全防护措施
01
试验前进行安全检查， 确保试验设备、仪器和 场地符合安全要求。
高电压传输需要采取特殊的绝 缘措施，以防止电击和设备损 坏。
高电压传输的效率受到传输距 离和负载阻抗的影响，需要采 取相应的措施进行优化。
高电压传输的设备与设施
高电压传输需要使用变压器、电 容器、避雷器等设备进行电压变
换和保护。
高电压传输线路需要采用特殊的 绝缘材料和结构，以确保安全可
靠。
高电压传输设施需要采取严格的 维护和管理措施，确保设备正常
间接测量法：通过测量与高电压相关 的参数，如电流、电容、电感等，再 换算得到高电压值。

PART 02
高电压产生与传输
高电压产生原理
高电压产生
高电压产生通常依赖静电感应原 理，通过电场中积累大量电荷， 产生较高电位差，从而形成高电
压。
高电压产生设备
高电压产生设备通常包括静电发生 器、高压电源等，些设备能够产生 高达数万伏甚至更高电压。
高电压产生方式
高电压产生方式多种，如电容器放 电、感应起电、摩擦起电等，同产 生方式适同应场景。
研究雷电形成机制、雷电防护技术、接技 术等，保障电力系统安全运行。
高电压技术未发展趋势
更高电压等级
随着电力需求增长，未高电 压技术将向更高电压等级发 展，如1000kV级交流 ±800kV级直流输电等。
智能化与自动化
高电压技术未将更加注重智 能化自动化应如智能传感器 、智能监测与诊断、自动化 控制等技术。
2023-2026
ONE
KEEP VIEW
高电压技术讲稿课件
REPORTING
CATALOGUE
目 录
• 高电压技术概述 • 高电压产生与传输 • 高电压设备与系统 • 高电压技术工程应 • 高电压技术挑战与解决方案 • 高电压技术前沿研究与展望
PART 01
高电压技术概述
高电压技术定与特点
总结词
PART 05
高电压技术挑战与解决方 案
高电压设备安全性挑战与解决方案
ቤተ መጻሕፍቲ ባይዱ
安全性挑战
高电压设备可能引发电击、火 灾等安全事故，员设备造成威
胁。
安全防护措施
设置安全防护装置，如防护罩 、隔离栏等，防止员接近高电 压设备。
绝缘设计
采高质量绝缘材料先进绝缘结 构设计，提高设备安全性能。

(3)电子扩散模型:这种模型考虑了固体介质表面上的电子扩
散过程。认为在直流系统中存在着诸如电晕放电这样的恒定 电子源。电子从其产生区向外扩散,使附近的介质表面的电子 陷阱为电子所充满,导致电子产生区和附近陷阱区的电子密度 的梯度下降。这样,电子产生区的电子密度会增加,电极之间 的电子流随之增大。当电子流达到某一临界值时,就会发生放 电。 (4)放电传播模型:这一模型考虑冲击电压作用下的界面放电( 不均匀电场中),它描述了放电通道的最大长度(从针状电极端 部向平板电极的辐射放电)、放电发展速度、起始放电电压 以及放电发展所需的最小能量。根据这一模型,先导放电发展 将继续到在先导通道中的电压降落使先导头部的电位下降到 不足以提供进一步使通道的电离和气体的加热所需的能量时 为止。先导发展的速度与气体的压力无关,但与先导头部的电 位有关。
真空电弧是1种低气压蒸气电弧。从广义上讲,虽属于电弧放
电的范畴,但机理与气体电弧截然不同,其导电粒子是由电极 蒸发出来的金属蒸气提供的。 电弧的零区现象是交流开关电弧研究的核心。
1.3.4界面放电
界面放电机理十分复杂,因为放电过程要受到至少两种介质的

影响。在应用上最重要,研究得最多的是气体和固体两种介质 的界面放电。放电过程中出现的基本现象包括: (1)初始电子的产生:场致发射、外部射线的照射、光电发射 、局部放电等。 (2)二次电子的产生:在气体中或固体介质的表面上,离子碰撞 、电子碰撞、场致发射、光电发射和光电离等。 (3)电荷的扩散:电子的扩散、离子的扩散。 (4)不纯气作的产生:光子激发、碰撞激发、化学过程、局部 放电、场致分解、光分解等。 (5)电场修正;电极形状、介质常数、表面电荷、体电荷等。
气体放电(含雷电)基本理论研究内容
