太阳能庭院灯典型配置

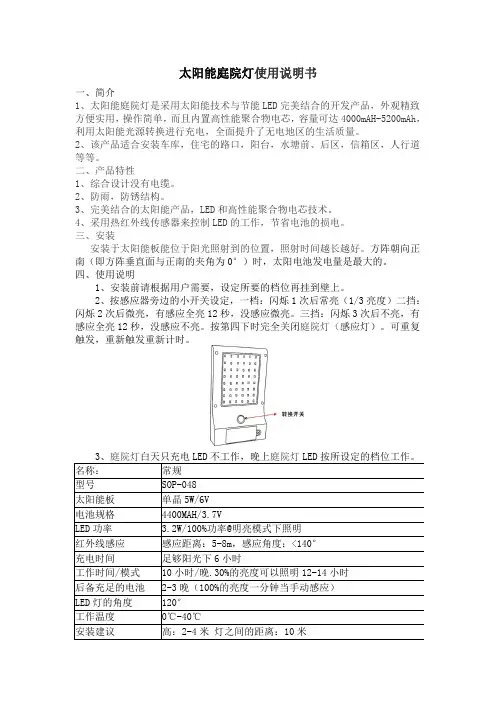

太阳能庭院灯使用说明书一、简介1、太阳能庭院灯是采用太阳能技术与节能LED完美结合的开发产品，外观精致方便实用，操作简单，而且内置高性能聚合物电芯，容量可达4000mAH-5200mAh，利用太阳能光源转换进行充电，全面提升了无电地区的生活质量。

2、该产品适合安装车库，住宅的路口，阳台，水塘前、后区，信箱区，人行道等等。

二、产品特性1、综合设计没有电缆。

2、防雨，防锈结构。

3、完美结合的太阳能产品，LED和高性能聚合物电芯技术。

4、采用热红外线传感器来控制LED的工作，节省电池的损电。

三、安装安装于太阳能板能位于阳光照射到的位置，照射时间越长越好。

方阵朝向正南（即方阵垂直面与正南的夹角为0°）时，太阳电池发电量是最大的。

四、使用说明1、安装前请根据用户需要，设定所要的档位再挂到壁上。

2、按感应器旁边的小开关设定，一档：闪烁1次后常亮（1/3亮度）二挡：闪烁2次后微亮，有感应全亮12秒，没感应微亮。

三挡：闪烁3次后不亮，有感应全亮12秒，没感应不亮。

按第四下时完全关闭庭院灯（感应灯）。

可重复触发，重新触发重新计时。

3、庭院灯白天只充电LED不工作，晚上庭院灯LED按所设定的档位工作。

名称：常规型号SOP-048太阳能板单晶5W/6V电池规格4400MAH/3.7VLED功率 3.2W/100%功率@明亮模式下照明红外线感应感应距离：5-8m，感应角度：<140°充电时间足够阳光下6小时工作时间/模式10小时/晚.30%的亮度可以照明12-14小时后备充足的电池2-3晚（100%的亮度一分钟当手动感应）LED灯的角度120°工作温度0℃-40℃安装建议高：2-4米灯之间的距离：10米五、注意事项：1、禁止把太阳能板安装在建筑物长期的阴影下。

2、不得擅自拆卸太阳能板和电池对其进行改造。

3、当周围的环境温度上升到接近人体温度时，检测距离将会缩短。

4、要定期拿软布擦赶紧太阳能板的表面。

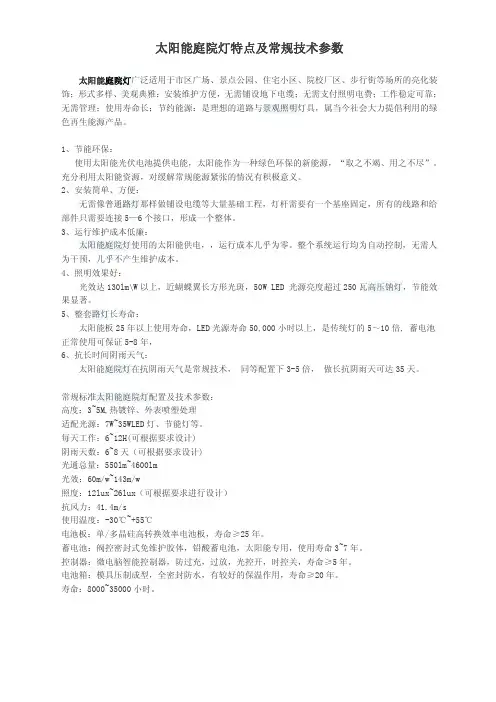

太阳能庭院灯特点及常规技术参数太阳能庭院灯广泛适用于市区广场、景点公园、住宅小区、院校厂区、步行街等场所的亮化装饰；形式多样、美观典雅：安装维护方便，无需铺设地下电缆；无需支付照明电费；工作稳定可靠；无需管理；使用寿命长；节约能源：是理想的道路与景观照明灯具，属当今社会大力提倡利用的绿色再生能源产品。

1、节能环保：使用太阳能光伏电池提供电能，太阳能作为一种绿色环保的新能源，“取之不竭、用之不尽”。

充分利用太阳能资源，对缓解常规能源紧张的情况有积极意义。

2、安装简单、方便：无需像普通路灯那样做铺设电缆等大量基础工程，灯杆需要有一个基座固定，所有的线路和给部件只需要连接5—6个接口，形成一个整体。

3、运行维护成本低廉：太阳能庭院灯使用的太阳能供电，，运行成本几乎为零。

整个系统运行均为自动控制，无需人为干预，几乎不产生维护成本。

4、照明效果好：光效达130lm\W以上，近蝴蝶翼长方形光斑，50W LED 光源亮度超过250瓦高压钠灯，节能效果显著。

5、整套路灯长寿命：太阳能板25年以上使用寿命，LED光源寿命50,000小时以上，是传统灯的5～10倍, 蓄电池正常使用可保证5-8年，6、抗长时间阴雨天气：太阳能庭院灯在抗阴雨天气是常规技术， 同等配置下3-5倍， 做长抗阴雨天可达35天。

常规标准太阳能庭院灯配置及技术参数：高度：3~5M,热镀锌、外表喷塑处理适配光源：7W~35WLED灯、节能灯等。

每天工作：6~12H(可根据要求设计)阴雨天数：6~8天（可根据要求设计)光通总量：550lm~4600lm光效：60m/w~143m/w照度：12lux~26lux（可根据要求进行设计）抗风力：41.4m/s使用温度：-30℃~+55℃电池板：单/多晶硅高转换效率电池板，寿命≥25年。

蓄电池：阀控密封式免维护胶体，铅酸蓄电池，太阳能专用，使用寿命3~7年。

控制器：微电脑智能控制器，防过充，过放，光控开，时控关，寿命≥5年。

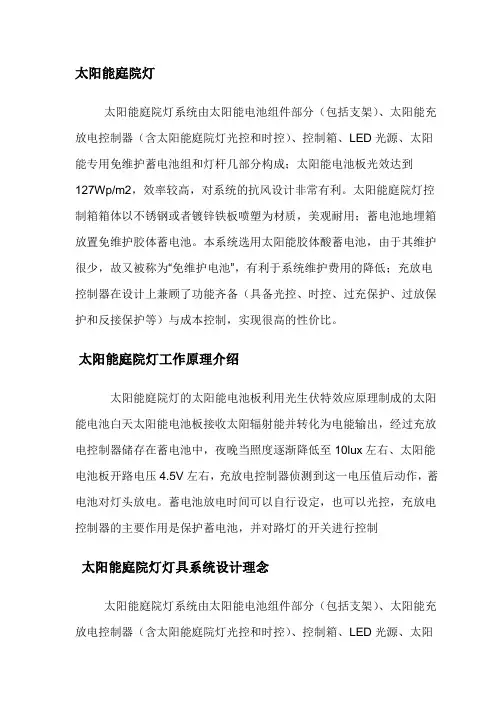

太阳能庭院灯太阳能庭院灯系统由太阳能电池组件部分（包括支架）、太阳能充放电控制器（含太阳能庭院灯光控和时控）、控制箱、LED光源、太阳能专用免维护蓄电池组和灯杆几部分构成；太阳能电池板光效达到127Wp/m2，效率较高，对系统的抗风设计非常有利。

太阳能庭院灯控制箱箱体以不锈钢或者镀锌铁板喷塑为材质，美观耐用；蓄电池地埋箱放置免维护胶体蓄电池。

本系统选用太阳能胶体酸蓄电池，由于其维护很少，故又被称为“免维护电池”，有利于系统维护费用的降低；充放电控制器在设计上兼顾了功能齐备（具备光控、时控、过充保护、过放保护和反接保护等）与成本控制，实现很高的性价比。

太阳能庭院灯工作原理介绍太阳能庭院灯的太阳能电池板利用光生伏特效应原理制成的太阳能电池白天太阳能电池板接收太阳辐射能并转化为电能输出，经过充放电控制器储存在蓄电池中，夜晚当照度逐渐降低至10lux左右、太阳能电池板开路电压4.5V左右，充放电控制器侦测到这一电压值后动作，蓄电池对灯头放电。

蓄电池放电时间可以自行设定，也可以光控，充放电控制器的主要作用是保护蓄电池，并对路灯的开关进行控制太阳能庭院灯灯具系统设计理念太阳能庭院灯系统由太阳能电池组件部分（包括支架）、太阳能充放电控制器（含太阳能庭院灯光控和时控）、控制箱、LED光源、太阳能专用免维护蓄电池组和灯杆几部分构成；太阳能电池板光效达到127Wp/m2，效率较高，对系统的抗风设计非常有利。

太阳能庭院灯控制箱箱体以不锈钢或者镀锌铁板喷塑为材质，美观耐用；蓄电池地埋箱放置免维护胶体蓄电池。

本系统选用太阳能胶体酸蓄电池，由于其维护很少，故又被称为“免维护电池”，有利于系统维护费用的降低；充放电控制器在设计上兼顾了功能齐备（具备光控、时控、过充保护、过放保护和反接保护等）与成本控制，实现很高的性价比。

太阳能庭院灯工作原理介绍太阳能庭院灯的太阳能电池板利用光生伏特效应原理制成的太阳能电池白天太阳能电池板接收太阳辐射能并转化为电能输出，经过充放电控制器储存在蓄电池中，夜晚当照度逐渐降低至10lux左右、太阳能电池板开路电压4.5V左右，充放电控制器侦测到这一电压值后动作，蓄电池对灯头放电。

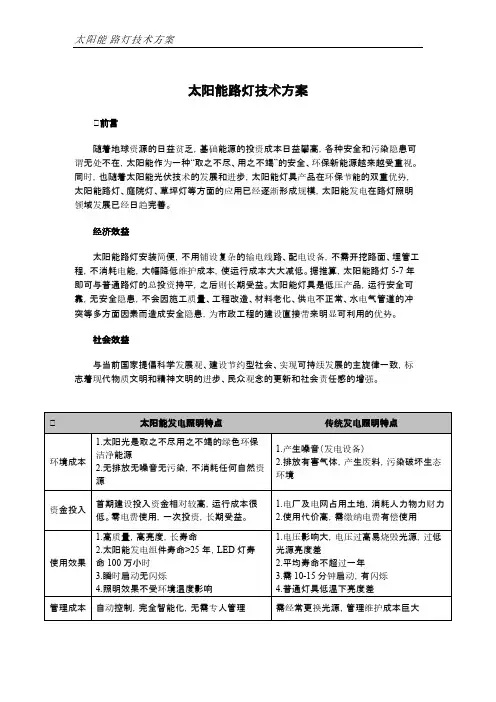

太阳能路灯技术方案　前言随着地球资源的日益贫乏，基础能源的投资成本日益攀高，各种安全和污染隐患可谓无处不在，太阳能作为一种“取之不尽、用之不竭”的安全、环保新能源越来越受重视。

同时，也随着太阳能光伏技术的发展和进步，太阳能灯具产品在环保节能的双重优势，太阳能路灯、庭院灯、草坪灯等方面的应用已经逐渐形成规模，太阳能发电在路灯照明领域发展已经日趋完善。

经济效益太阳能路灯安装简便，不用铺设复杂的输电线路、配电设备，不需开挖路面、埋管工程，不消耗电能，大幅降低维护成本，使运行成本大大减低。

据推算，太阳能路灯5-7年即可与普通路灯的总投资持平，之后则长期受益。

太阳能灯具是低压产品，运行安全可靠，无安全隐患，不会因施工质量、工程改造、材料老化、供电不正常、水电气管道的冲突等多方面因素而造成安全隐患，为市政工程的建设直接带来明显可利用的优势。

社会效益与当前国家提倡科学发展观、建设节约型社会、实现可持续发展的主旋律一致，标志着现代物质文明和精神文明的进步、民众观念的更新和社会责任感的增强。

安全性能系统使用低压直流电源，密封性能好，不怕水，不怕漏电，无触电危险1.易漏电，有触电危险2.短路易引发火灾，烧坏电网，造成生命财产损失安装成本1.安装方便，使用灵活，只需安装于有阳光的地方即可使用2.移动方便，无需其它投资和施工1.局限性大，布局更改困难2.移动需重新施工，再次投入资金环境效益太阳能路灯系统所需电能由清洁无污染的太阳能转化而来，不采用常规公网电力，不消耗任何化石原料，没有二氧化碳、二氧化硫的有害气体的排放，在环境危机不断加剧的今天，推广应用太阳能等新能源发电对于节能减排、改善环境，保证社会的可持续发展具有战略意义。

1、太阳能路灯的工作原理太阳能路灯由以下几部分组成：太阳能电池、蓄电池、太阳能路灯专用控制器、光源及灯杆。

在白天太阳能电池接受阳光照射产生电能，通过充电控制器给蓄电池充电，将电能存储在蓄电池中。

当天黑时，即太阳能停止充电，充电控制器开启光源。
