雷达波在线流量监测系统应用与校测摘要雷达波在线测流系统通过测量水面流速与雷达波实测水位计算的断面面积相乘得断面虚流量，再乘以水面流速系数获得断面流量。
误差来源有流速系数和断面面积两个方面，是雷达波在线测流系统应用推广的要点及难点。
关键词雷达波在线测流校测应用与推广流量是防汛抗旱、水利工程规划设计、最严格水资源管理、水利工程运行管理的重要水文要素，是水文测验主要测验项目之一。
传统的流量测验方法多采用流速仪法，在河道断面上布设多条测流垂线，每条垂线上布设一个或多个测速点，不仅需要大量的人力，同时测流历时比较长。
为实现水文监测自动化，提供更加准确快捷的水文信息数据。
近年来，云南省在基本水文站、中小河流水文站、州市界河水文站及专用水文站中，已逐步进行了流量在线监测的试点试验和推广应用；文山州国控生态流量监控断面实现全覆盖，均采用雷达波在线流量监测系统。
充分运用现代监测技术、数字技术、网络技术、人工智能，赋能传统水文转型升级，着力加快自动监测，是实现水文现化前进方向。
本文通过两个常规水文流量测验的校测雷达波在线测流系统的实例，分析雷达波在线流量监测系统应用的优缺点，推广的要点、难点。
1.项目来源为监控建设项目取水口生态流量泄放情况，云南文山电力股份有限公司发电分公司落水洞发电厂、官寨发电厂取水坝安置了生态流量下泄情况实时监控系统，为了解实时监控系统的可靠性，云南文山电力股份有限公司发电分公司委托云南省水文水资源局文山分局开展落水洞发电厂、官寨发电厂取水坝生态流量泄放值校核测量工作。
2.项目概况2.1落水洞发电厂落水洞发电厂工程位于文山州西畴县盘龙河干流下游段，取水口地理坐标东经104°31′24″，北纬23°06′38″。
落水洞电站装机20MW，总投资8600万元，环保投资308.2万元（包括水保），占总投资比例的3.6% ，电站2002年3月开工，2004年4月投入运行。
落水洞发电厂取水方式为闸坝取水，在盘龙河干流上建混凝土重力坝并设翻板闸控制多余水量，枯季水量少时由导流洞附近的平板闸维持生态流量下泄。

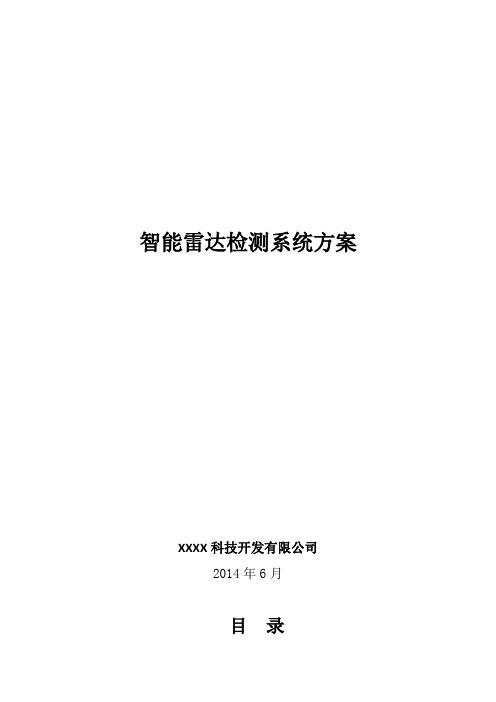

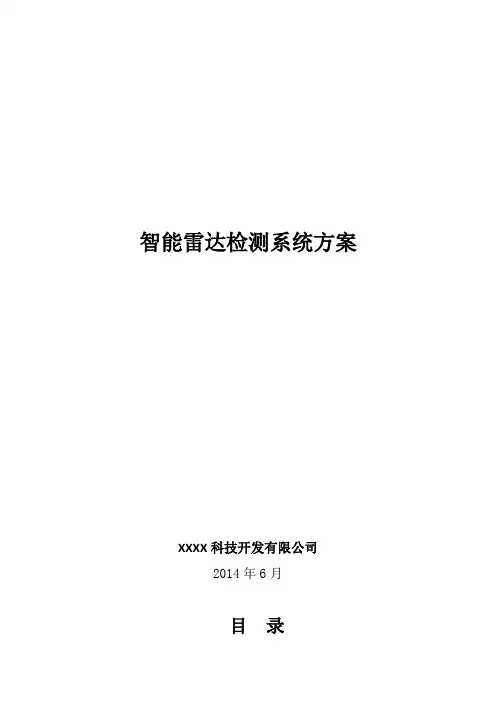

智能雷达检测系统方案XXXX科技开发有限公司2014年6月目录1概述 (1)2系统特点 (1)3系统原理 (1)4与传统微波车检的区别 (2)5系统构成 (2)单雷达系统 (2)多雷达系统 (3)6系统性能及技术指标 (4)7安装布局 (5)安装在高速路路侧 (5)安装在收费站 (6)安装在十字路口 (6)灵活的安装高度 (7)8选型 (8)1、概述随着社会的发展和人们生活需求的提高，车辆数量日益增多并且多样化，交通问题越来越重要。
在道路交通管理过程中，车流信息是决定控制策略的关键因素之一。
因此更加精确地、多类型地采集车辆信息日益显示出其重要性，从而实现交通智能化，最终实现道路资源的高效利用，本文介绍的是来自德国的一款全新概念的智能检测雷达。
2、系统特点精确测量每个对象的位置和速度；具有跟踪和分类功能，同时测量多个物体（卡车，汽车，自行车，行人等）；同时可检测4车道（或更多），最长达300米的范围；300公里/小时以内，速度可精确测量；灵活的安装：在公路旁、交叉口，在桅杆臂或横跨道路的门架；测量每车道和多车辆信息，占用率，速度，间距等；上电自校准和诊断；全天候运转；灵活小巧，重量轻；免维护；四天线设计，通信更稳定可靠；可选择多种接口通信。
3、系统原理基本原理是应用‘多普勒效应’, 利用持续不断发射出电波的装置，当无线电波在行进的过程中, 碰到物体时被反射, 而且其反弹回来的电波波长会随着所碰到的物体的移动状态而改变. 经由计算之后, 便可得知该物体与雷达之间相对移动速度。
若无线电波所碰到的物体是固定不动的, 那么所反弹回来的无线电波其波长是不会改变的. 但若物体是朝着无线电线发射的方向前进时, 此时所反弹回来的无线电波其波长会发生变化, 借于反弹回来的无浅电波波长所产生的变化, 便可以依特定比例关系经由计算之后, 便可得知该移动物体与雷达之间物体的相对移动速度。
特点:全天候工作，不受天气，日光等影响，并且可在高低温条件下使用。
河道流量--多普勒雷达流量监测一、系统概述雷达流量监测系统是以流量监测仪器为核心，运用现代传感技术、自动测量、自动控制技术、计算机应用技术和通讯网络等组成的综合性在线自动监测系统。
本系统主要由：雷达流量传感器、数据处理主机、数据传输系统、应用层等部分组成。
传感部分是信息化的基础，主要实现城区水雨情采集和排水过程监测监控；测量主机主要实现站点编辑、断面输入、各类数据汇集、存储、管理和计算；远程传输系统主要是通过RTU所进行的数据传输功能，对所关心的数据进行上传至数据中心；应用层在信息资源中心的基础上提供综合信息服务、工程运行维护管理和信息展示等功能，为明渠流量信息化提供科学依据。
二、系统优点非接触式测量：不受温湿度、压力、风或其他环境条件以及污水腐蚀、泥沙等影响。
安装步骤简单，上电即工作无需调试；超低功耗，太阳能供电可连续阴雨天气下正常工作，亦可选择市电供电；多参数测量：适用于多种测量条件，可输出流速、水位、流量等测量数据。
标准通讯接口：可设定标准数据通讯接口RS485。
高等级防护：IP68防护、防雷、防反接设计，适用于各种野外环境。
低功耗设计：低功耗、高可靠性、免维护。
自带水位滤波算法：数据精确稳定，不受水面波动和漂浮物影响。
三、系统架构雷达式流量监测系统由下至上分为数据采集单元、数据处理单元、数据传输单元和监控中心数据服务平台组成。
由雷达流量计测量流体的流速、水位等数据，结合断面参数计算出断面流量；遥测终端机（RTU）将数据通过GPRS/4G/NB-IoT无线网络通讯技术传输至流量监测中心，监测中心可实时对现场数据可视化监测，实现系统运行无人值守、有人管理的模式。
如下图：四、系统配置五、安装方式根据现场实际情况，可采用立杆方式建设站点，将组装好设备和蓄电池（非市电条件）的设备箱和太阳能板等固定立杆上，通讯天线固定安装到设备箱上。
安装效果示意图如下图所示：安装时需将雷达流量计垂直固定在支架上，保证流量计安装高度在测量量程(0.2～7m)内；且需尽量保证发射的雷达波全部照射到水面，以保证测量精度。

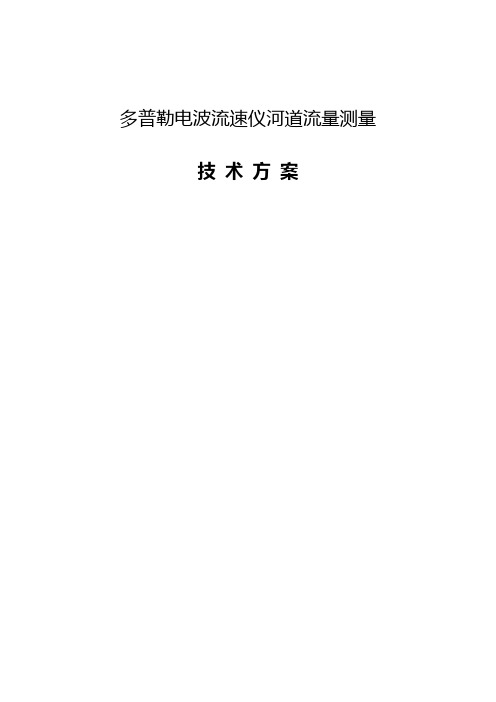

多普勒电波流速仪河道流量测量
技术方案
目录
一、系统概述
二、总体方案设计
三、产品介绍
Decatur SVR 传感器
Flowstar 流量积算仪
ZMY-5超声波液位计
四、施工方案
五、报价表
一、系统概述
为了服务我国的水文事业，使面广量大的测验实现自动测量、自动存储。
根据实际需要，我公司研制开发了非接触式多普勒电波测流系统。
本系统设计合理，计数准确，存储可靠，外形美观，操作使用方便，可以通过设置各种参数和接收数据。
二、总体方案设计
多普勒电波流量测量方案由四部分组成：
1）采用多普勒电波流速仪测量流速；
2）采用超声波液位计测量河道断面水位；
3）采用定制流量、断面面积积算仪根据水文流体学，运用速度面积法计算水流量，并进行累计运算，通过RS485端口远程传输数据到环保、水资源等上级部门。
4）水利系统无线采集软件（不在本报价中，预留端口供水
利系统采集总体设计方案图，如图1所示：。
河道治理是一项需要长期坚持的一项系统工程，其涉及的专业较多，所以需要从全方位对于河道治理进行考虑，不仅要使河道的功能性得到快速的恢复，同时还要使河道满足人类生存的要求，使其成为城市发展的载体。
在科学飞速发展的今天，我们不能仅仅依靠以前的老式方法来实现河流的治理。
随着河道检测系统的逐步完善，各类水流量检测方式也进一步落实，雷达流量计便是其中之一，其在明渠的监控治理中发挥着重要作用。
本篇介绍其项目方案。
一、方案构成明渠雷达在线测流站由雷达流量计、无线数据传输模块、太阳能供电模块组成。
雷达流量计采集断面实时水位及各个分断面实时流速，并根据此断面的三维模型计算断面实时流量，由无线模块通过手机网络发往管理中心。
整个系统由太阳能模块供电。
二、安装说明根据明渠宽度及底部形状不同，对设备数量进行优化配置，根据实际情况选择桥梁安装或立杆安装。
选点及配置建议：①安装于水面平缓稳定、没有回流和旋涡、处于测量范围内的水面无障碍物等环境下。
②避免在排水口、垂直跌水、挡流板、河道弯曲等环境。
③设备的中心轴线要与水流方向一致，雷达流量计的中心轴线要与水面垂直。
三、实现功能①实时监测灌区用水量，对灌区水资源进行合理调度、优化配置。
保障水务可持续发展。
②如今水资源日益紧张，实现取、供、用、排整个水生命周期的实时在线监控。
③实现水位、水量的异常预警、实时报警、及时提醒用户。
④实现设施设备的无人值守，节约人员成本。
⑤异常数值实时报警，提高应急响应能力，避免重大损失。
四、方案优势1.科学的流量计算（水力模型）过流断面流量=断面截面积*断面平均流速，如何得到断面的平均流速一直是本领域的难点，为此我司与清华大学合作开发建立了流体力学模型，通过不断试验，对模型进行修正。
①对于给定的断面建立三维模型②通过网格化计算得到的断面平均流速与表面流速的关系③勾画表面流速与断面平均流速之间的k值曲线（与水深有关），进而计算断面平均流速。
2.非接触式测量优点①不受水质影响，减少维护成本，安全可靠。

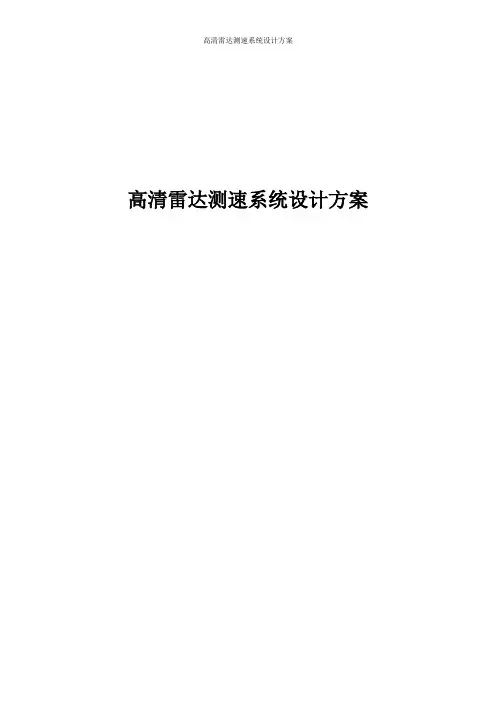

高清雷达测速系统设计方案目录第一章公司简介 (4)第二章高清雷达测速系统 (5)一、测速方案设计： (5)二、系统功能 (5)三、系统特点 (6)第三章手持抓拍雷达测速仪 (7)一、产品功能特点 (7)二、主要技术指标 (8)三、三种工作模式 (9)四、技术优势 (10)五、技术指标 (12)第四章车辆监测用微波测速雷达的可靠性设计 (13)一、可靠性设计的主要基本参照文件 (14)二、测速雷达可靠性设计的目的和意义 (14)三、可靠性设计的基本思路 (16)四、系统级可靠性设计 (16)五、电路级可靠性设计 (18)六、结构级可靠性设计 (23)七、综合级可靠性设计 (26)八、可靠性预检验 (27)第五章雷达测速仪的原理 (29)一、雷达测速仪的原理 (29)二、测速雷达主要系利用都卜勒效应（Doppler Effect）原理 (30)三、测速雷射种类 (31)第六章雷达原理 (32)第七章雷达测速 (34)一、概述 (34)二、基本原理 (35)三、与雷达之比较 (37)四、结语 (38)第八章流动测速雷达解决方案 (39)一、流动测速雷达工作原理 (39)（1）磁感应检测器（多为埋设式检测系统） (39)（2）波频车辆检测器（多为悬挂式检测系统） (40)（3）视频检测器 (41)二、雷达探测器工作原理 (41)第九章机动车雷达测速仪检定装置 (43)一、系统简介 (43)二、系统组成及工作原理 (44)三、技术规格 (49)四、运行条件 (50)五、安全措施 (50)六、系统优越性 (51)八、使用说明 (52)第十章基于KITOZERP的雷达测速监控系统的设计 (52)一、设计思想和系统框图 (53)二、系统硬件设计 (53)三、软件设计 (57)4、实验结果与数据分析 (58)第十一章雷达与激光测速仪的工作原理 (60)一、激光测速仪 (60)二、激光与雷达测速的比较 (61)第十二章一体化雷达测速仪 (85)第十三章手持拍照型雷达测速仪 (87)一、手持式雷达测速仪系统功能: (87)二、手持式雷达测速仪系统组成 (88)三、手持式雷达测速仪技术特点 (89)四、手持式雷达测速仪系统优势 (90)五、手持式雷达测速仪技术指标 (90)第十四章雷达测速知识普及 (91)一、普通雷达探测器 (91)二、电子狗 (92)三、 GPS雷达探测器 (93)四、结论 (94)第十五章移动测速（雷达探头） (95)一、【功能】 (95)二、雷达测速仪结构 (96)第十六章雷达测速是个什么概念 (97)第十七章窄波雷达测速仪 (98)一、窄波雷达测速仪KITOZER-90N (98)二、产品特性 (98)三、技术指标 (99)第十八章固定雷达测速仪 (100)一、固定雷达测速仪KITOZER-90 (100)二、技术参数： (100)三、产品性能优异表现 (102)四、应用范围 (103)第十九章移动雷达测速仪 (103)一、移动雷达测速仪KITOZER-90L (103)二、电子警察抓拍专用雷达测速仪 (103)第二十章手握式警用雷达探速器 (105)第二十一章车流量统计雷达测速器 (107)车流量统计雷达测速器KITOZER-66 (107)第二十二章车载雷达探速器 (109)第一章公司简介公司成立至今，坚持以领先的技术、优良的商品、完善的售后服务、微利提取的原则服务于社会。

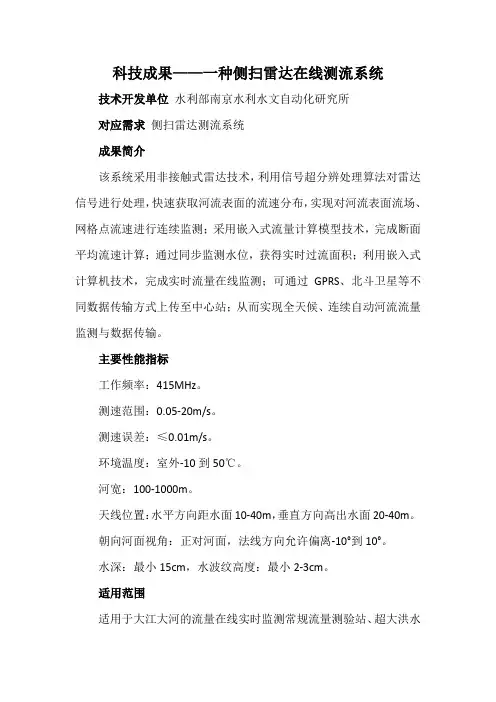

科技成果——一种侧扫雷达在线测流系统技术开发单位水利部南京水利水文自动化研究所对应需求侧扫雷达测流系统成果简介该系统采用非接触式雷达技术，利用信号超分辨处理算法对雷达信号进行处理，快速获取河流表面的流速分布，实现对河流表面流场、网格点流速进行连续监测；采用嵌入式流量计算模型技术，完成断面平均流速计算；通过同步监测水位，获得实时过流面积；利用嵌入式计算机技术，完成实时流量在线监测；可通过GPRS、北斗卫星等不同数据传输方式上传至中心站；从而实现全天候、连续自动河流流量监测与数据传输。
主要性能指标工作频率：415MHz。
测速范围：0.05-20m/s。
测速误差：≤0.01m/s。
环境温度：室外-10到50℃。
河宽：100-1000m。
天线位置：水平方向距水面10-40m，垂直方向高出水面20-40m。
朝向河面视角：正对河面，法线方向允许偏离-10°到10°。
水深：最小15cm，水波纹高度：最小2-3cm。
适用范围适用于大江大河的流量在线实时监测常规流量测验站、超大洪水流量测验、浅滩过水流量测验、水运航道的流量测验、界河流量测验测报等。
技术特点采用非接触式雷达技术，实现对河流表面流场、网格点流速进行连续监测，通过水位、过流面积、断面表面流速比的数据交互，完成流量数据网络合成，实现全天候、连续自动河流流量监测。
测验精度经分析检验符合规范要求。
应用成本每套市场售价约100万元。
典型案例案例1：在广西梧州水文局推广应用1套侧扫雷达在线测流系统，目前运行情况良好，设备运行稳定，未出现任何硬件故障，受气象条件影响很小，可实现全天候、连续自动河流流量监测，精度满足要求。
案例2：在云南省水文水资源局西双版纳分局推广应用1套侧扫雷达在线测流系统，目前运行情况良好，设备运行稳定，比测期间未出现任何硬件故障，受气象条件影响很小，可实现全天候、连续自动河流流量监测，精度满足要求。
推广应用情况已在黄委，浙江、广西、云南等地推广应用，运行稳定，测量精度满足要求。

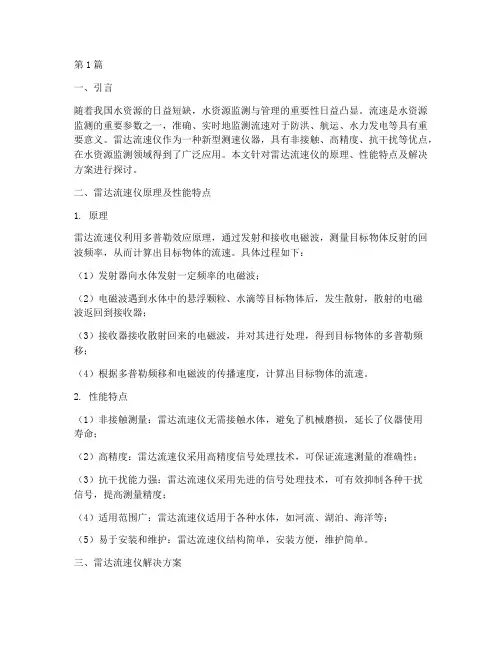

第1篇一、引言随着我国水资源的日益短缺，水资源监测与管理的重要性日益凸显。
流速是水资源监测的重要参数之一，准确、实时地监测流速对于防洪、航运、水力发电等具有重要意义。
雷达流速仪作为一种新型测速仪器，具有非接触、高精度、抗干扰等优点，在水资源监测领域得到了广泛应用。
本文针对雷达流速仪的原理、性能特点及解决方案进行探讨。
二、雷达流速仪原理及性能特点1. 原理雷达流速仪利用多普勒效应原理，通过发射和接收电磁波，测量目标物体反射的回波频率，从而计算出目标物体的流速。
具体过程如下：（1）发射器向水体发射一定频率的电磁波；（2）电磁波遇到水体中的悬浮颗粒、水滴等目标物体后，发生散射，散射的电磁波返回到接收器；（3）接收器接收散射回来的电磁波，并对其进行处理，得到目标物体的多普勒频移；（4）根据多普勒频移和电磁波的传播速度，计算出目标物体的流速。
2. 性能特点（1）非接触测量：雷达流速仪无需接触水体，避免了机械磨损，延长了仪器使用寿命；（2）高精度：雷达流速仪采用高精度信号处理技术，可保证流速测量的准确性；（3）抗干扰能力强：雷达流速仪采用先进的信号处理技术，可有效抑制各种干扰信号，提高测量精度；（4）适用范围广：雷达流速仪适用于各种水体，如河流、湖泊、海洋等；（5）易于安装和维护：雷达流速仪结构简单，安装方便，维护简单。
三、雷达流速仪解决方案1. 系统组成雷达流速仪系统主要由以下几部分组成：（1）雷达流速仪主机：负责发射和接收电磁波，进行信号处理，计算出流速；（2）数据采集器：负责收集雷达流速仪主机的数据，并将数据传输到计算机；（3）计算机：负责数据处理、显示和分析；（4）电源系统：为雷达流速仪系统提供稳定的电源；（5）安装支架：用于固定雷达流速仪主机。
2. 解决方案（1）信号处理技术为了提高雷达流速仪的测量精度，需要对信号进行处理。
主要处理技术如下：① 数字滤波：消除信号中的噪声和干扰；② 频率解调：将多普勒频移转换为流速；③ 频率补偿：补偿信号频率因温度、湿度等因素的影响。
非接触式雷达波在线测流系统简介非接触式雷达波在线测流系统是目前在水利工程测量方面广泛应用的一种技术。
该系统利用雷达波原理，无需接触水体表面，实现对水流速度、水位、流量等重要参数的测量，具有精度高、反应迅速、操作方便等显著优点。
工作原理非接触式雷达波在线测流系统的工作原理基于多次反射和折射，通过计算水中物体与波浪的相对速度，得到水体流速。
该系统主要由天线、发射和接收器、信号处理器等三部分组成。
发射和接收器通过天线向水体发射一定波长的电磁波，并测量经过物体反射后返回到天线的电磁波，通过计算反射和折射过程中电磁波的相位延迟和幅度变化等信息，可计算出水中物体的位置、速度和方向等参数。
系统特点非接触式非接触式雷达波在线测流系统实现了对水流速度、水位、流量等参数的无接触式测量，与传统测量方法相比具有以下特点：•不影响水体流动状态，避免水体污染和生态破坏。
•不需要在水体中安装复杂的设备，节省了安装和维护成本。
•更加适合在河流、湖泊等水位变化较大的场所使用。
精度高非接触式雷达波在线测流系统在测量水体流动参数的同时，具有以下优点：•测量结果精度高，误差小于1%。
•测量范围广，能够对不同宽度、深度和流速的水体进行测量。
•测量频率高，可以实现每秒多次数据采集，便于水情监测和预测。
操作便捷非接触式雷达波在线测流系统的操作相对于传统测量方法有以下优点：•无需人工进入水体，避免了危险和环境污染。
•无需停机检修，实现了实时在线监测。
•可远程操控和监测，降低了操作难度和费用。
应用领域非接触式雷达波在线测流系统在水利工程中的应用非常广泛，包括以下方面：水文监测非接触式雷达波在线测流系统可以在多种不同的水体中进行水文监测，如河流、湖泊、水库等，实现对水位、流速、流量等参数的精确测量，提供科学数据支撑。
水利工程非接触式雷达波在线测流系统可用于水利工程中的流量计量、水利调度、水电站调度等方面，为水利工程建设提供可靠数据保障。
环境监测非接触式雷达波在线测流系统可以实现对水体流态的实时动态监测，为水体环境监测和污染治理提供数据支撑。

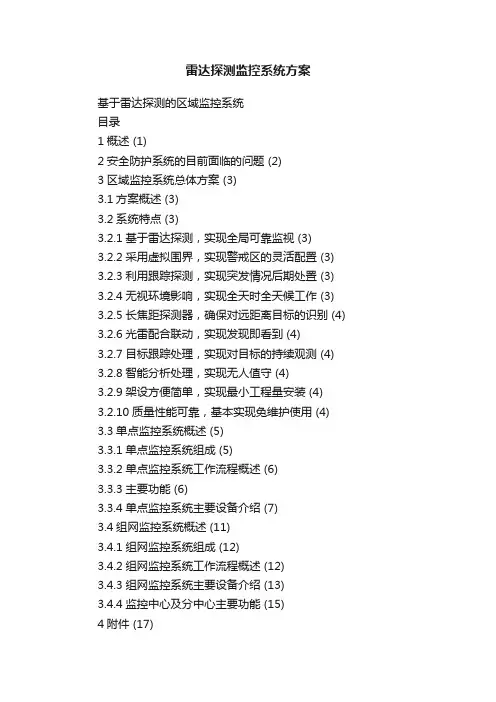

雷达探测监控系统方案基于雷达探测的区域监控系统目录1概述 (1)2安全防护系统的目前面临的问题 (2)3区域监控系统总体方案 (3)3.1方案概述 (3)3.2系统特点 (3)3.2.1基于雷达探测，实现全局可靠监视 (3)3.2.2采用虚拟围界，实现警戒区的灵活配置 (3) 3.2.3利用跟踪探测，实现突发情况后期处置 (3) 3.2.4无视环境影响，实现全天时全天候工作 (3) 3.2.5长焦距探测器，确保对远距离目标的识别 (4) 3.2.6光雷配合联动，实现发现即看到 (4)3.2.7目标跟踪处理，实现对目标的持续观测 (4) 3.2.8智能分析处理，实现无人值守 (4)3.2.9架设方便简单，实现最小工程量安装 (4) 3.2.10质量性能可靠，基本实现免维护使用 (4) 3.3单点监控系统概述 (5)3.3.1单点监控系统组成 (5)3.3.2单点监控系统工作流程概述 (6)3.3.3主要功能 (6)3.3.4单点监控系统主要设备介绍 (7)3.4组网监控系统概述 (11)3.4.1组网监控系统组成 (12)3.4.2组网监控系统工作流程概述 (12)3.4.3组网监控系统主要设备介绍 (13)3.4.4监控中心及分中心主要功能 (15)4附件 (17)4.1各型号地面监视雷达主要技术指标 (17)4.2各型号光电探测系统主要技术指标 (21)注：公司配有多种可见光探测器和红外热像仪，可根据用户需要进行配备。
