XXXXX有限公司 文件编号
洛氏硬度检测操作规程
版本号/修订状态 A/0
页码 第 1 页 共 6 页

洛氏硬度检测操作规程
编制: 日期:
审核: 日期:
批准: 日期:
文件会签：
会签部门 营销部 研发部 品质部 资材部 生产部 行政人事部
签字
会签部门 仓库
签字
2016年 08月 22日发布 2016年 08月 22日实施
XXXXX有限公司 文件编号
洛氏硬度检测操作规程
版本号/修订状态 A/0
页码 第 2 页 共 6 页

1 目的
目的为了让品控员人员清楚、明确、了解和掌握硬度测试的操作过程及技术要求，确
保试验过程规范、有效地完成，特编制本作业指导书。
2 适用范围
适用于硬质合金、碳钢、合金钢、铸铁、有色金属等材料的洛氏硬度检测。
3 术语
洛氏硬度、洛氏硬度计
4 职责
品控员负责按操作规程对检测仪进行操作及维护保养。
5 流程图

6 内容及要求 ：
6.1.主要技术参数
测量范围：20-88HRA，20-100HRB，20-70HRC
试 验 力：588.4、980.7、1471N（60、100、150Kgf）
指示器刻度： C:0-100 B：30-130
试件最大高度： 加丝杆保护套时为100mm，不加丝杆保护套时为170㎜
压痕中心至机壁距离：135㎜
硬度分辨率：0.5HR

6.2样品的要求
6.2.1.样品表面应光滑平坦，无氧化皮及外来污染、油脂等。有条件的试样表面粗糙
度 Ra 应控制在1.6μ 以下，成品或材料标准另有规定除外。
6.2.2 试件的制备与选择：试件应具有一定得大小和厚度，应能保证相邻压痕中心间与
压痕中心至试件边缘的距离大于3毫米，

归零 读 数
复位
归 位
XXXXX有限公司 文件编号
洛氏硬度检测操作规程
版本号/修订状态 A/0
页码 第 3 页 共 6 页

6.2.3.试件最小厚度不应小于压痕深度的8倍。试验后，试样的支撑面上不得有明显
的变形痕迹，其最小厚度取决于材质及所采用的负荷，可参考表（1）。

表（1）各标尺试样最小厚度
6.2.4.试样的制备应使受热或冷加工等因素对表面硬度的影响减至最小。
6.3洛氏硬度计的调试准备
6.3.1.开始试验前，请确定：选择正确的载荷、压头、标尺；选择正确的载物台以满
足被测试样的待测位置能够稳定的接触压头。 选择标准如下表（2）、表（3）。

硬度
标尺
适用试验材料 试验范围

A 1.薄板材料或表面层 2.硬度超过70HRC的金属，如硬质合金等 20至100 HRB
B 1.有色金属及其合金 2.退火的钢制低硬度试件 20至100 HRB
C 1.经热处理后的钢制试件 20至70 HRC
表（2） 硬度标尺选择及其试验范围


表（3）各硬度标尺对应的压头和试验力

标尺 硬度值HR 最小厚度（㎜） 标尺 硬度值HR 最小厚度（㎜）
A 70 0.7 B 80 1.0 80 0.5 90 0.8
90 0.4 100 0.7

B 25 2.0 C
20 1.5
30 1.9 30 1.3
40 1.7 40 1.2
50 1.5 50 1.0
60 1.3 60 0.8
70 1.2 67 0.7

硬度标尺
压头 总试验力 N(kgf)
A 金刚石圆锥型压头 588(60)
B
钢球压头Φ1.588mm 980(100)
C
金刚石圆锥型压头 1471(150)
XXXXX有限公司 文件编号
洛氏硬度检测操作规程
版本号/修订状态 A/0
页码 第 4 页 共 6 页

6.4.试验过程
6.4.1.试验一般在10~35℃室温进行。
6.4.2.严格按照设备操作规程操作设备。
6.4.2. 一般情况下，当更换压头、样品台、试样后前1～2 次测试无效，后几次取平
均值，较为准确。
6.4.3.6、在凸圆柱面、凸圆球面测试时，测试结果应按如下表C.1、表C.2和表D.1
进行修正，（资料来源于《GB/T 230.1-2009 金属材料 洛氏硬度试验》）
XXXXX有限公司 文件编号
洛氏硬度检测操作规程
版本号/修订状态 A/0
页码 第 5 页 共 6 页


XXXXX有限公司 文件编号
洛氏硬度检测操作规程
版本号/修订状态 A/0
页码 第 6 页 共 6 页

6.5测量不确定度的评定：
6.5.1.A类标准不确定度的评定方法：（重复性引入的标准不确定度）
用标准硬度块测量不少于5点的硬度值，通过贝塞尔公式计算

6.5.2.B类标准不确定度；有两个影响因素：第一个：校准用标准硬度块的标准不确定
度，可由证书直接得到；第二个：硬度计的分辨率引起的不确定度，如下计算：本硬度计
的分辨率为0.1HRC，其分布为均匀分布，包含因子为3k，则标准不确定度为分辨率的
一半除以包含因子，ums＝0.03HR。

7.硬度试验机的维护保养要求
7.1.要保持试验机身和周围环境清洁，要经常擦拭平砧载物台，保持其清洁。
7.2.球型压头由两部分构成，在卸下压头时注意不要将前端拧下，使钢球掉落。压头
的钢球在试验过程中会磨损，需要经常更换。
7.3.在用标准硬度块标定仪器时，一定要在平砧载物台上进行。如果HRC标尺测量结
果在硬度块的允差范围之外，可用显微镜或电子摄像头检查压头，用以确定误差是否由压
头破损引起的。
7.4.仪器不用时用机器罩罩好。如果想要获得更大的位移，请将升降轴的塑料保护罩
拆下，试验完之后请将塑料保护罩装好。
7.5.试验机使用完成后及时关闭电源。
7.6.试验台螺杆在回南天或者下雨天必须涂抹防锈润滑脂进行润滑防锈保护，

7 相关文件
《洛氏硬度计使用说明书》
《GB/T 230.1-2009 金属材料 洛氏硬度试验》
8 质量记录
《仪器设备日常使用记录表》
《仪器设备维护保养维修记录表》

合集下载

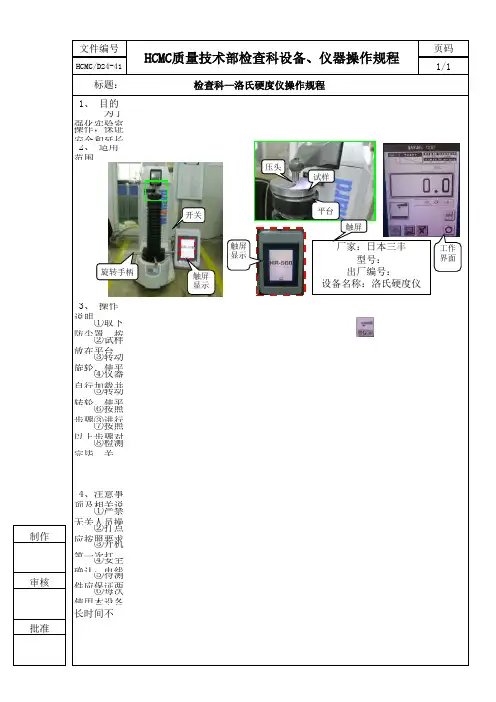

洛氏硬度仪操作说明操作规程

洛氏硬度仪操作说明操作规程

文件编号
页码HCMC/D24-411/1 1、 目的
为了强化实验室现场设备管理，避免设备由于操作不当造成事故及损坏，规范设备操作，保证安全和延长设备使用寿命。

2、 适用范围
3、 操作说明
①取下防尘罩，按下电源开关，用手指点击触屏上开始图标 。

②试样放在平台上，打磨面应向上，触屏启动完成；
③转动旋轮，使平台上升，压头与被测件接触，听到“嘀”一声，灯灭，停止转动； ④仪器自行加载并实验，结束后再次听到“嘀”一声，屏幕显示硬度值，不记录； ⑤转动转轮，使平台下降，灯亮，将第二待测点移至压头下；
⑥按照步骤③进行第二次试验，屏幕显示硬度值，记录；
⑦按照以上步骤对剩下待测点进行检测；
⑧检测完毕，关机，盖上防尘罩。

4、注意事项及相关说明
①严禁无关人员操作该设备，在使用前应仔细阅读使用说明书。

制作 ②打点应按照要求控制间距。

③开机第一次打点，所显示的硬度值舍去。

④安全确认：电线有无破裂、触摸屏、旋钮是否正常。

审核 ⑤待测件应保证两面平行，放在平台上不发生倾斜或翘起。

⑥每次使用本设备前应点检，使用后及时拿走待测物质。

⑦平台长时间不用，应涂抹防锈油，延长使用寿命。

批准
标题： 检查科—洛氏硬度仪操作规程
HCMC质量技术部检查科设备、仪器操作规程厂家：日本三丰型号：出厂编号：设备名称：洛氏硬度仪开关旋转手柄压头
平台
触屏
显示触屏
试样
触屏
显示
工作界面。

洛氏硬度计操作规程

洛氏硬度计操作规程

大平试台、中平试台、V型试台、HRC、HRB硬度块
批准
审核
编制
五、操作步骤：
1.将试样或试块放在试台上。
2.调节度盘，使大指针指“C”点。
3.将实验力选择钮⑥转到你实验所需标尺相应的实验力。
4.在你注视硬度指示盘的同时，顺时针转动旋轮使螺杆上升，先使试样与金刚石压头缓慢接触,再继续转动旋轮,直至硬度刻度指针（大指针）转三圈，初实验力指针（小指针）指向红色标记。（施加初试验力）
5.如果硬度指针转三圈后，偏离“C”零位时，允许在偏离“C”±5HR范围内，将度盘上刻度“C”零位转到对准大指针对零。
6.将连杆手柄⑧推向硬度计后方，硬度计开始加主实验力，表针开始移动。（施加主试验力）
7.在硬度计刻度指针停止移动后，即进入保持实验力时间，保持时间结束，即将实验操纵手柄⑧平稳无冲击拉向硬度计的前方，从而卸除了主实验力。
A标尺：适用于测定较硬材料的硬度，也可测定小件、薄板材料表面层的硬度。
C标尺：适用于测定经热处理后的钢制试件的硬度。
B标尺：适用于测定较软的或中等硬度金属以及未经淬硬的钢制品。
批准
审核
编制
(1)定期在丝杠与手轮的接触面注入少量机油;
(2)硬度计使用前,应将丝杠顶面和工作台上端面擦净;
(3)定期用标准硬度块检查硬度计精度,决不允许在支撑面试验;
(4)当标准硬块支承面有毛刺时应用油石打光,在其不同位置试验时,硬块应在工作台上拖动,不应拿离工作台。
硬度计各标尺所对应的压头、试验力、计算公式和应用举例。
3.当硬度计在施加主试验力和保持持试验力时间内，不要去触动试验力操纵手柄。
4.在更换试台或试样时应用手护住金刚石压头，防止金刚石压头与淬硬的试台撞击，从而使金刚石压头损坏。
洛氏硬度计操作规程

洛氏硬度计操作规程

洛氏硬度计操作规程一、引言洛氏硬度计是一种常用的测量材料硬度的仪器，广泛应用于金属材料、塑料、橡胶等工业领域。

本操作规程旨在规范洛氏硬度计的使用方法，确保测试结果的准确性和可靠性。

二、仪器准备1. 确保洛氏硬度计处于稳定的工作环境，避免受到外界震动和干扰。

2. 检查洛氏硬度计的电源是否正常，保证电源线连接牢固。

3. 检查洛氏硬度计的硬度计针是否完好无损，如有损坏应及时更换。

4. 清洁洛氏硬度计的工作台面，确保表面平整、干净。

三、样品准备1. 根据需要测试的材料，选择合适的样品，并确保样品表面平整、无明显瑕疵。

2. 清洁样品表面，确保无灰尘、油污等杂质。

四、测试步骤1. 将样品放置在洛氏硬度计的工作台面上，确保样品与工作台面接触紧密。

2. 调整洛氏硬度计的刻度，使其指针归零。

3. 轻轻旋转硬度计手柄，使硬度计针缓慢下降，直至接触样品表面。

4. 当硬度计针接触到样品表面后，继续旋转手柄，使硬度计针进一步插入样品内部，直至达到所需的测试深度。

5. 确保硬度计针在样品内停留的时间不少于15秒，以确保稳定的测试结果。

6. 缓慢旋转手柄，使硬度计针逐渐退出样品，直至完全脱离。

7. 读取洛氏硬度计上的刻度，记录下测试结果。

五、数据处理1. 根据测试结果，将洛氏硬度值转换为相应的硬度单位，如HB、HRC等。

2. 对于多次测试的结果，取平均值作为最终的测试结果。

3. 根据需要，将测试结果进行统计和分析，如制作硬度分布曲线等。

六、仪器维护1. 每次使用后，清洁洛氏硬度计的工作台面和硬度计针，以防止杂质对测试结果的影响。

2. 定期检查洛氏硬度计的电源线、连接线等是否损坏，如有损坏应及时更换。

3. 定期校准洛氏硬度计，确保其准确度和稳定性。

4. 在长时间不使用时，将洛氏硬度计存放在干燥、通风良好的地方，避免受潮和灰尘。

七、安全注意事项1. 在操作洛氏硬度计时，应注意手部安全，避免手指被硬度计针夹伤。

2. 使用洛氏硬度计时，应避免与其他物体碰撞，以免对仪器造成损坏。

洛氏硬度计操作规程

洛氏硬度计操作规程

HR-150A型洛氏硬度计操作规程一、目的：确保HR-150A型洛氏硬度计的正确操作，正确维护保养。

二、范围：适用于我公司质量部理化试验员。

三、操作规程：1、上岗要求：（1）试验员必须经过培训、实习经过质量部确认可独立操作HR-150A型洛氏硬度计后方能使用。

（2）试验员必须熟悉HR-150A型洛氏硬度计的基本参数及性能。

（3）试验员必须忠于职守，认真负责、熟练掌握HR-150A型洛氏硬度计的操作、维护及保养。

（4）试验员必须不断学习，总结经验，求得本身素质的不断提高。

2、安全操作：（1）使用前的准备了解硬度计指示表各部分功能。

机身前面上部的指示表，有硬度示值、刻度线、长指针、短指针等。

指示盘内黑色刻线为硬度值刻度线。

外圈黑色数字表示是A、C 标尺适用的硬度值，内圈红色数字是表示用B标尺适用的硬度值。

通过变换压头及砝码可组合不同的标尺（参考表1洛氏硬度常用标尺），以进行测试试验。

表1洛氏硬度常用标尺短指针指示初试验加载情况。

长指针指示试样的硬度值。

字母B、C是标尺符号。

字母C的位置是C或A标尺刻度值零点位置，字母B是B标尺刻度值30的位置。

（1）调整主试验力的加荷速度检查卸荷手柄应处于卸荷位置，否则请按卸荷标牌的卸力方向，使之缓慢（2-3秒2左右）旋转到卸荷位置。

旋转变荷手柄至150公斤力的位置（使手柄的150数值与红点标记对齐）。

将40-50HRC的标准硬度块放在工作台。

旋转手轮使硬度块顶起压头，直到短指针旋转到红点位置，加上初试验力。

按照加荷标牌的加力方向，向硬度计机身前面方向缓慢（4秒左右）拉动加荷手柄至极限位置，加上主试验力。

观察指示表长指针，从开始转动到停止的时间应在4-8秒范围内，如不符，可转动油针进行调整。

首先松开缓冲器上背帽。

（2）试验力的选择转动变荷手柄，使所用的试验力数值对准红点。

必须注意：变换试验力时，卸荷手柄必须置于卸荷状态（即右侧极限位置），以免造成硬度计损坏。

（3）安装压头装上压头，并用螺钉轻轻顶紧。
