(完整版)高中物理电学实验测试题(含答案),推荐文档

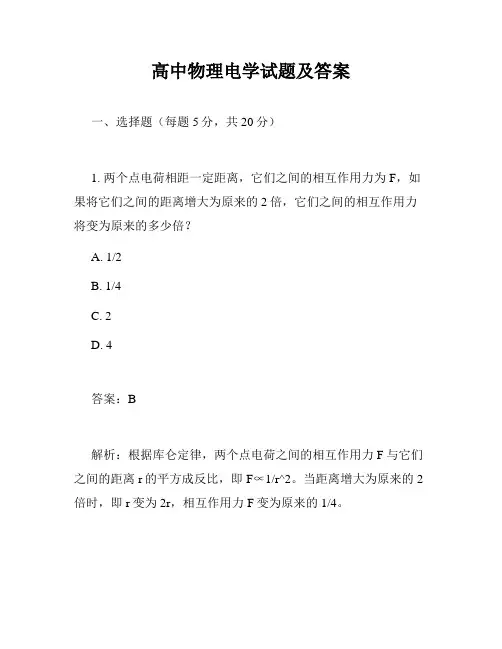

高中物理电学试题及答案一、选择题（每题5分，共20分）1. 两个点电荷相距一定距离，它们之间的相互作用力为F，如果将它们之间的距离增大为原来的2倍，它们之间的相互作用力将变为原来的多少倍？A. 1/2B. 1/4C. 2D. 4答案：B解析：根据库仑定律，两个点电荷之间的相互作用力F与它们之间的距离r的平方成反比，即F∝1/r^2。

当距离增大为原来的2倍时，即r变为2r，相互作用力F变为原来的1/4。

2. 一个电子在电场中受到的电场力为F，如果将电场强度增大为原来的2倍，电子受到的电场力将变为原来的多少倍？A. 1/2B. 1/4C. 2D. 4答案：C解析：根据电场力的公式F=qE，其中q为电荷量，E为电场强度。

当电场强度增大为原来的2倍时，电子受到的电场力也将增大为原来的2倍。

3. 一个平行板电容器的电容为C，如果将两板之间的距离增大为原来的2倍，电容将变为原来的多少倍？A. 1/2B. 1/4C. 2D. 4答案：A解析：根据平行板电容器的电容公式C=εA/d，其中ε为介电常数，A为板面积，d为板间距。

当板间距增大为原来的2倍时，电容将减小为原来的1/2。

4. 一个导体的电阻为R，如果将导体的长度增大为原来的2倍，横截面积减小为原来的1/2，电阻将变为原来的多少倍？A. 1/2B. 1/4C. 2D. 4答案：D解析：根据电阻的公式R=ρL/A，其中ρ为电阻率，L为长度，A为横截面积。

当长度增大为原来的2倍，横截面积减小为原来的1/2时，电阻将增大为原来的4倍。

二、填空题（每题5分，共20分）1. 电荷的定向移动形成电流，规定正电荷定向移动的方向为电流方向。

电流的单位是________。

答案：安培（A）2. 欧姆定律的公式为I=________，其中I为电流，U为电压，R为电阻。

答案：U/R3. 电容器的电容公式为C=________，其中Q为电荷量，U为电压。

答案：Q/U4. 电感器的感抗公式为XL=________，其中ω为角频率，L为电感。

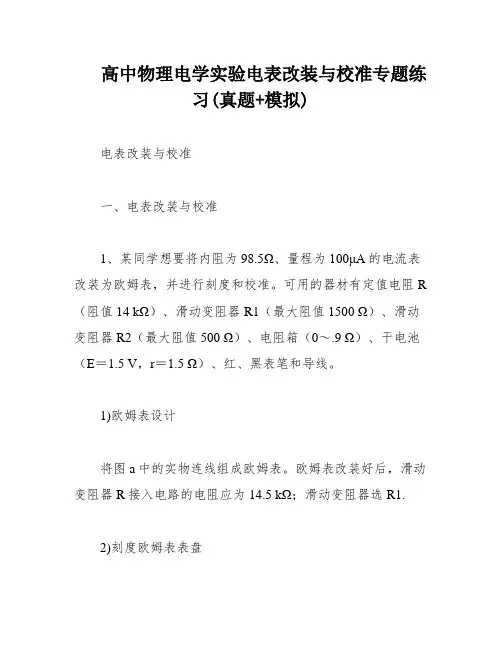

高中物理电学实验电表改装与校准专题练习(真题+模拟)电表改装与校准一、电表改装与校准1、某同学想要将内阻为98.5Ω、量程为100μA的电流表改装为欧姆表，并进行刻度和校准。

可用的器材有定值电阻R （阻值14 kΩ）、滑动变阻器R1（最大阻值1500 Ω）、滑动变阻器R2（最大阻值500 Ω）、电阻箱（0～.9 Ω）、干电池（E＝1.5 V，r＝1.5 Ω）、红、黑表笔和导线。

1)欧姆表设计将图a中的实物连线组成欧姆表。

欧姆表改装好后，滑动变阻器R接入电路的电阻应为14.5 kΩ；滑动变阻器选R1.2)刻度欧姆表表盘通过计算，对整个表盘进行电阻刻度，如图b所示。

表盘上a、b处的电流刻度分别为25和75，则a、b处的电阻刻度分别为7.25 kΩ、21.75 kΩ。

3)校准红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向15 kΩ处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量。

若校准某刻度时，电阻箱旋钮位置如图c所示，则电阻箱接入的阻值为11.5 kΩ。

2、某同学想要将一量程为250 μA的微安表改装为量程为20 mA的电流表。

该同学测得微安表内阻为1200 Ω，经计算后将一阻值为R的电阻与该微安表连接，进行改装。

然后利用一标准毫安表，根据图a所示电路对改装后的电表进行检测（虚线框内是改装后的电表）。

1)连线根据图a和题给条件，将图b中的实物连线。

2)量程问题当标准毫安表的示数为16.0 mA时，微安表的指针位置如图c所示。

由此可以推测出所改装的电表量程不是预期值，而是25 mA。

3)问题原因产生上述问题的原因可能是R值计算错误，接入的电阻偏小。

4)改进方法要达到预期目的，无论测得的内阻值是否正确，都不必重新测量，只需要将阻值为R的电阻换为一个阻值为5R的电阻即可。

其中k＝5.________Ω.2)现用一标准电压源对改装电压表的两个量程进行校准，校准时需选取的刻度为0.5 V、1.0 V、1.5 V、2.0 V、2.5 V、3.0 V.电池的电动势为1.5 V，内阻忽略不计.则滑动变阻器R 应选用最大阻值为________Ω的规格，R1R2R3中应选用阻值分别为________Ω、________Ω、________Ω的规格．3)若定值电阻R1因损坏而阻值变为无穷大，利用图中的电路可以判断出损坏的电阻．图中的d点应和接线柱________(填“b”或“c”)相连．判断依据是：__________________________________________________ ______________________.题目5：某同学改装和校准毫安表的电路图如图(a)所示，其中虚线框内是毫安表的改装电路。

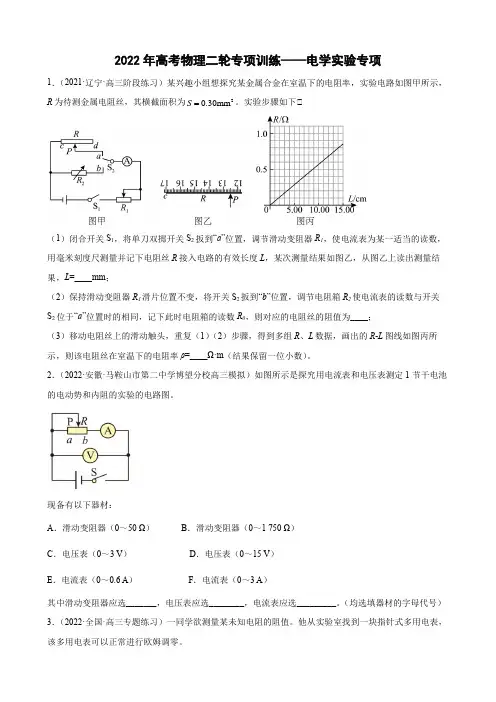

2022年高考物理二轮专项训练——电学实验专项1．（2021·辽宁·高三阶段练习）某兴趣小组想探究某金属合金在室温下的电阻率，实验电路如图甲所示，R为待测金属电阻丝，其横截面积为2S。

实验步骤如下∶0.30mm（1）闭合开关S1，将单刀双掷开关S2扳到“a”位置，调节滑动变阻器R1，使电流表为某一适当的读数，用毫米刻度尺测量并记下电阻丝R接入电路的有效长度L，某次测量结果如图乙，从图乙上读出测量结果，L=____mm；（2）保持滑动变阻器R1滑片位置不变，将开关S2扳到“b”位置，调节电阻箱R2使电流表的读数与开关S2位于“a”位置时的相同，记下此时电阻箱的读数R0，则对应的电阻丝的阻值为____；（3）移动电阻丝上的滑动触头，重复（1）（2）步骤，得到多组R、L数据，画出的R-L图线如图丙所示，则该电阻丝在室温下的电阻率ρ=____Ω·m（结果保留一位小数）。

2．（2022·安徽·马鞍山市第二中学博望分校高三模拟）如图所示是探究用电流表和电压表测定1节干电池的电动势和内阻的实验的电路图。

现备有以下器材：A．滑动变阻器（0～50 Ω）B．滑动变阻器（0～1 750 Ω）C．电压表（0～3 V）D．电压表（0～15 V）E．电流表（0～0.6 A）F．电流表（0～3 A）其中滑动变阻器应选_______，电压表应选________，电流表应选_________。

（均选填器材的字母代号）3．（2022·全国·高三专题练习）一同学欲测量某未知电阻的阻值。

他从实验室找到一块指针式多用电表，该多用电表可以正常进行欧姆调零。

（1）该同学怀疑由于长时间没有使用，电池参数可能发生变化，从而导致测量结果不准确，于是他将电池取下，先对电池进行了测量。

发现手边有一电阻箱，一块电流表（内阻未知），开关导线若干。

该同学设计了如图甲所示电路进行测量，改变电阻箱的阻值，得到多组R、I数据，计算之后，描点连线得到1RI-图像如图乙所示，由图像可知电池电动势E=______V（结果保留2位有效数字）；由此图像______（填“能”或“不能”）计算得到电池内电阻。

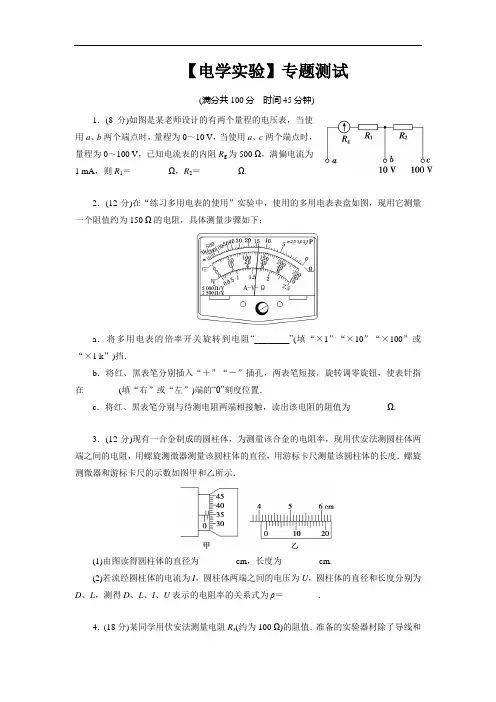

【电学实验】专题测试(满分共100分时间45分钟)1．(8分)如图是某老师设计的有两个量程的电压表，当使用a、b两个端点时，量程为0～10 V，当使用a、c两个端点时，量程为0～100 V，已知电流表的内阻R g为500 Ω，满偏电流为1 mA，则R1＝________ Ω，R2＝________ Ω.2．(12分)在“练习多用电表的使用”实验中，使用的多用电表表盘如图，现用它测量一个阻值约为150 Ω的电阻，具体测量步骤如下：a．将多用电表的倍率开关旋转到电阻“________”(填“×1”“×10”“×100”或“×1 k”)挡．b．将红、黑表笔分别插入“＋”“－”插孔，两表笔短接，旋转调零旋钮，使表针指在________(填“右”或“左”)端的“0”刻度位置．c．将红、黑表笔分别与待测电阻两端相接触，读出该电阻的阻值为________ Ω.3．(12分)现有一合金制成的圆柱体，为测量该合金的电阻率，现用伏安法测圆柱体两端之间的电阻，用螺旋测微器测量该圆柱体的直径，用游标卡尺测量该圆柱体的长度．螺旋测微器和游标卡尺的示数如图甲和乙所示．(1)由图读得圆柱体的直径为________ cm，长度为________ cm.(2)若流经圆柱体的电流为I，圆柱体两端之间的电压为U，圆柱体的直径和长度分别为D、L，测得D、L、I、U表示的电阻率的关系式为ρ＝________.4．(18分)某同学用伏安法测量电阻R x(约为100 Ω)的阻值．准备的实验器材除了导线和开关外，还有下列器材：A．电源(电动势E约为10 V，内阻未知)B．电流表A1(0～200 mA，内阻r＝10 Ω)C．电流表A2(0～300 mA，内阻约为15 Ω)D．电阻箱R(最大阻值999.9 Ω，符号)E．滑动变阻器R1(0～10 Ω，额定电流5 A)F．滑动变阻器R2(0～1 kΩ，额定电流0.5 A)(1)由于准备的器材中没有电压表，需要用电流表改装一个量程为10 V的电压表，应选电流表________(填写器材前的序号)，将选定的电流表与电阻箱________(填“并联”或“串联”)，并把电阻箱的阻值调至________ Ω.(2)实验要求待测电阻两端的电压能够从零开始变化，滑动变阻器应选________(填写器材前的序号)．(3)在下面的虚线框内画出电路图，并标上所用器材的代号，要求尽量减小误差．A2的示数I2＝218 mA，待测11电阻R x＝________ Ω.(结果保留一位小数)．5．(16分)如图所示为某型号多用电表的简化电路图，电源电动势E＝3 V，表头的量程为3 mA，表头内阻R g＝R1＋R2，测量电流、电压各有两个量程．(1)图中的B是________(填“红”或“黑”)表笔；选择开关S旋到位置________时多用电表可作为电流表使用且量程较大．(2)将选择开关S旋到适当位置，使多用电表可作为欧姆表使用．先进行欧姆调零，再将两只表笔与一个电阻两端接触，表头指针恰好指在中央刻度，则待测电阻的阻值为________Ω.(3)如果R4＝499.5R g，R5＝2R4＋R g，则选择开关S旋到位置4与旋到位置5时的量程之比为________．6．(16分)实验室有一种灵敏电流计G1，表盘刻度均匀共30格．某兴趣小组想要较精确地测出它的满偏电流I g和内阻R g，实验室中可供利用的器材有：待测灵敏电流计G10刻度在中央的灵敏电流计G2电流表A(量程为1 mA、内阻约为100 Ω)定值电阻R1(阻值为100 Ω)定值电阻R2(阻值为300 Ω)电阻箱R(0～9 999.9 Ω，最小调节量为0.1 Ω)滑动变阻器R3(最大阻值为2 000 Ω，额定电流为1.5 A)直流电源(电动势为1.5 V，内阻不计)开关一个，导线若干(1)该小组设计的实验电路图如图甲所示，请按照实验电路图将图乙中的实物电路连接完整．(2)闭合开关，调节滑动变阻器，使电流表示数适当．(3)若灵敏电流计G2中的电流由a流向b，需调节电阻箱R，使电阻箱R的阻值________(填“增大”或“减小”)，直到灵敏电流计G2中的电流为________μA.(4)读出电阻箱R连入电路中的电阻为1 200 Ω，电流表的示数为0.5 mA，灵敏电流计G1的指针指在20格的刻度处，则灵敏电流计满偏电流I g＝________μA，内阻R g＝________Ω.7．(18分)某实验小组利用如图(a)所示的电路探究在25 ℃～80 ℃范围内某热敏电阻的温度特性．所用器材有：置于温控室(图中虚线区域)中的热敏电阻R T，其标称值(25 ℃时的阻值)为900.0 Ω；电源E(6 V，内阻可忽略)；电压表○V (量程150 mV)；定值电阻R0(阻值20.0 Ω)，滑动变阻器R1(最大阻值为1 000 Ω)；电阻箱R2(阻值范围0～999.9 Ω)；单刀开关S 1，单刀双掷开关S 2.实验时，先按图(a)连接好电路，再将温控室的温度t 升至80.0 ℃.将S 2与1端接通，闭合S 1，调节R 1的滑片位置，使电压表读数为某一值U 0；保持R 1的滑片位置不变，将R 2置于最大值，将S 2与2端接通，调节R 2，使电压表读数仍为U 0；断开S 1，记下此时R 2的读数．逐步降低温控室的温度t ，得到相应温度下R 2的阻值，直至温度降到25.0 ℃.实验得到的R 2－t 数据见下表.t /℃ 25.0 30.0 40.0 50.0 60.0 70.0 80.0 R 2/Ω900.0680.0500.0390.0320.0270.0240.0回答下列问题：(1)在闭合S 1前，图(a)中R 1的滑片应移动到________(填“a ”或“b ”)端； (2)在图(b)的坐标纸上补齐数据表中所给数据点，并做出R 2－t 曲线；(3)由图(b)可得到R T 在25 ℃～80 ℃范围内的温度特性．当t ＝44.0 ℃时，可得R T ＝________Ω；(4)将R T 握于手心，手心温度下R 2的相应读数如图(c)所示，该读数为________Ω，则手心温度为________℃.【电学实验】答案解析1．解析 接a 、b 时，为串联的R 1，则R 1＝U 1I g －R g ＝101×10－3 Ω－500 Ω＝9 500 Ω；接a 、c 时，为串联的R 1和R 2，则R 2＝U 2I g －R g －R 1＝1001×10－3 Ω－500 Ω－9 500 Ω＝90 000Ω.答案 9 500 90 0002．解析 a ．用欧姆表测电阻，应选择合适的挡位，使指针指在中央刻度线附近，由题图所示表盘可知，中央刻度线对应的刻度值约为15，测阻值约为150 Ω的电阻，应将多用电表的倍率开关旋转到电阻“×10”挡．b ．将红、黑表笔分别插入“＋”“－”插孔，两表笔短接，旋转调零旋钮，使表针指在右端的“0”刻度位置．c ．将红、黑表笔分别与待测电阻两端相接触，读出该电阻的阻值为14×10 Ω＝140 Ω. 答案 a ．×10 b ．右 c ．1403．解析 (1)螺旋测微器的读数为 1.5 mm ＋34.4×0.01 mm＝1.844 mm ＝0.184 4 cm(0.184 2～0.184 6范围内的均可)；游标卡尺的读数为42 mm ＋6×0.05 mm＝42.30 mm ＝4.230 cm.(2)圆柱体的横截面积为S ＝π(D2)2，由电阻定律R ＝ρL S 和欧姆定律R ＝UI 可知，ρ＝πD 2U4IL. 答案 (1)0.184 4(0.184 2～0.184 6范围内的均可) 4.230 (2)πD 2U4IL4．(1)B 串联 40 (2)E (3)如图所示 (4)101.45．解析 (1)根据欧姆表原理可知，内部电源的正极应接黑表笔，红表笔与内部电源负极相连，由图示电路图可知，B 是红表笔；选择开关S 旋到位置1、2时，多用电表相当于一个电流表，且旋到位置1时，电阻分流较大，电流表量程较大．(2)因为R g ＝R 1＋R 2，所以表头与R 1、R 2的并联电阻为R g2.当两表笔短接时，电流表应调至满偏电流I g ，此时有2I g ＝E R g2＋R 3＋R 6；当指针指在刻度盘的正中央时，流过电流表的电流为I g 2，电路中总电流为I g ，此时有I g ＝ER g2＋R 3＋R 6＋R x ，联立两式并将I g ＝3 mA 、E ＝3 V 代入，解得R x ＝500 Ω.(3)图中，R 1、R 2串联部分可等效为表头内阻，则表头等效内阻为R g2.根据串联电阻的分压原理可知，选择开关S 旋到位置4时，电路总电阻为等效内阻的1 000倍，作为电压表使用的量程为1 000U g ；选择开关S 旋到位置5时，电路总电阻为等效内阻的3 000倍，作为电压表使用的量程为3 000U g ，所以量程之比为1∶3.答案 (1)红 1 (2)500 (3)1∶36．解析 (1)根据实验电路图，将实物电路连接完整．(3)灵敏电流计G 2中的电流由a 流向b ，说明a 点电势比b 点电势高，增大电阻箱R 接入电路的阻值，当a 、b 两点电势相等时，流过灵敏电流计G 2的电流为0.(4)流过灵敏电流计G 2的电流为零，由图示电路图可知R 1R 2＝R gR，解得R g ＝400 Ω；流过两支路的电流之比I g1I 1＝R 1＋R 2R g ＋R ＝14，又知I g1＋I 1＝I A ＝0.5 mA ，解得I g1＝0.1 mA ，灵敏电流计G 1满偏刻度为30格，灵敏电流计的指针指在20格的刻度处，则灵敏电流计的满偏电流I g ＝3020I g1＝0.15 mA ＝150 μA.答案 (1)如图所示(3)增大 0 (4)150 4007．解析 (1)题图(a)的电路滑动变阻器采用限流接法，在闭合S 1前，R 1应该调节到接入电路部分的阻值最大，使电路中电流最小，即题图(a)中R 1的滑片应移到b 端．(2)将t ＝60 ℃和t ＝70 ℃对应的两组数据画在坐标图上，然后用平滑曲线过尽可能多的数据点画出R 2－t 曲线．(3)根据题述实验过程可知，测量的R 2的数据等于对应的热敏电阻R T 的阻值．由画出的R 2－t 曲线可知，当t ＝44.0 ℃时，对应的R T ＝450 Ω.(4)由画出的R 2－t 曲线可知，当R T ＝620.0 Ω时，手心温度t ＝33.0 ℃.答案 (1)b (2)如图(3)450 (4)620.0 33.0。

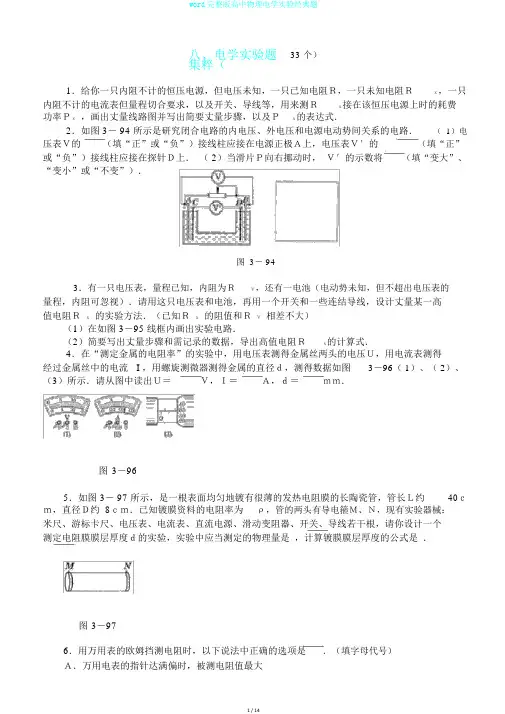

八、电学实验题33 个）集粹（1．给你一只内阻不计的恒压电源，但电压未知，一只已知电阻Ｒ，一只未知电阻Ｒｘ，一只内阻不计的电流表但量程切合要求，以及开关、导线等，用来测Ｒｘ接在该恒压电源上时的耗费功率Ｐｘ，画出丈量线路图并写出简要丈量步骤，以及Ｐｘ的表达式．2．如图 3－ 94 所示是研究闭合电路的内电压、外电压和电源电动势间关系的电路．（1）电压表Ｖ的（填“正”或“负”）接线柱应接在电源正极Ａ上，电压表Ｖ′的（填“正”或“负”）接线柱应接在探针Ｄ上．（ 2）当滑片Ｐ向右挪动时，Ｖ′的示数将（填“变大”、“变小”或“不变”）．图3－ 943．有一只电压表，量程已知，内阻为ＲＶ，还有一电池（电动势未知，但不超出电压表的量程，内阻可忽视）．请用这只电压表和电池，再用一个开关和一些连结导线，设计丈量某一高值电阻Ｒｘ的实验方法．（已知Ｒｘ的阻值和ＲＶ相差不大）（1）在如图 3－95 线框内画出实验电路．（2）简要写出丈量步骤和需记录的数据，导出高值电阻Ｒｘ的计算式．4．在“测定金属的电阻率”的实验中，用电压表测得金属丝两头的电压Ｕ，用电流表测得经过金属丝中的电流I ，用螺旋测微器测得金属的直径ｄ，测得数据如图3－96（ 1）、（ 2）、（3）所示．请从图中读出Ｕ＝Ｖ，Ｉ＝Ａ，ｄ＝ｍｍ．图3－965．如图 3－ 97 所示，是一根表面均匀地镀有很薄的发热电阻膜的长陶瓷管，管长Ｌ约40ｃｍ，直径Ｄ约 8ｃｍ．已知镀膜资料的电阻率为ρ，管的两头有导电箍Ｍ、Ｎ，现有实验器械：米尺、游标卡尺、电压表、电流表、直流电源、滑动变阻器、开关、导线若干根，请你设计一个测定电阻膜膜层厚度ｄ的实验，实验中应当测定的物理量是，计算镀膜膜层厚度的公式是．图3－976．用万用表的欧姆挡测电阻时，以下说法中正确的选项是．（填字母代号）Ａ．万用电表的指针达满偏时，被测电阻值最大Ｂ．万用电表的指针指示零时，说明经过被测电阻的电流最大Ｃ．测电阻前，把面板上的选择开关置于有关的欧姆挡上，将两表笔的金属杆直接短接，调整欧姆挡的调零旋钮使指针指在电流的最大刻度处Ｄ．用欧姆表的Ｒ× 10Ω挡时，指针指在刻度 20～ 40 的正中央，则被测电阻的阻值为 300ΩＥ．丈量前，待测电阻应跟其他元件和电源断开Ｆ．用欧姆表的Ｒ× 100Ω挡测电阻时，若指针指在零处邻近，则应换用Ｒ×1ｋΩ 挡7．在“测定金属的电阻率”的实验中，电阻丝的电阻值约为40～50Ω，可供选择的主要器材以下：Ａ．电压表（内阻20ｋΩ，量程 0～ 10Ｖ）Ｂ．电流表（内阻约20Ω，量程 0～ 50ｍＡ）Ｃ．电流表（内阻约4Ω，量程 0～300ｍＡ）Ｄ．滑动变阻器（额定电流1Ａ，阻值为 100Ω）Ｅ．滑动变阻器（额定电流0.3 Ａ，阻值为 1700Ω）Ｆ．电池组（电动势为9Ｖ，内阻为 0.5 Ω）（1）电流表应选，滑动变阻器应选．（2）把如图 3－98 甲所示的器械连结成测电阻值的实验电路．（ 3）用螺旋测微器测电阻丝的直径，读数如图3－98（乙）所示，则电阻丝的直径ｄ＝ｍｍ．图 3－988．要用伏安法测定一个阻值只有几欧的待测电阻Ｒｘ，现供给了以下器械：Ａ．量程分别是0.6 Ａ、 3Ａ，内阻分别为几欧、十分之几欧的电流表 1 只；Ｂ．量程分别是3Ｖ、 15Ｖ，内阻分别为 1ｋΩ、几千欧的电压表 1 只；Ｃ．总阻值为 20Ω的滑动变阻器 1 只；Ｄ． 6Ｖ的蓄电池 1 只；Ｅ．开关 1 只和导线若干．为使电阻的丈量较为正确，并使电表能从零值开始读数，依据供给的实验器械，在如图3－99甲的方框内，画出切合要求的实验电路图．用笔划线取代导线，将如图3－ 99 乙所示的实物图连成实验电路．假如此中一次丈量电表的读数如图3 99 丙所示，则由这个丈量算得电阻值Ｒｘ＝．9．现有一阻值为 10.0 Ω的定值电阻、一个开关、若干根导线和一个电压表，该电压表表面上有刻度但无刻度值，要求设计一个能测定某电源内阻的实验方案（已知电压表内阻很大，电压表量程大于电源电动势，电源内阻约为几欧）．要求：（1）在如图 3－100 所示的方框中画出实验电路图．（2）简要写出达成接线后的实验步骤：（3）写出用测得的量计算电源内阻的表达式ｒ＝．图 3－10010．使用如图 3－101 所示器械测定小灯泡在不一样电压下的电功率，而且作出小灯泡的电功率Ｐ与它两头电压的平方（Ｕ2）的关系曲线，已知小灯泡标有“ 6Ｖ，3Ｗ”的字样，电源是两个铅蓄电池串连构成的电池组，滑动变阻器有两种规格，Ｒ 1 标有“5Ω，2Ａ”，Ｒ 2 标有“100Ω，20ｍＡ”．各电表的量程如图 3－101 所示，丈量时要求小灯泡两头的电压从零开始，并测多组数据．（1）把图中实物连成实验电路，滑动变阻器应采用．（2）丈量时电压表示数如图3－101 所示，则Ｕ＝Ｖ．（3）在如图 3－101 所示的Ｐ－Ｕ2图象中，可能正确的选项是，原由是．图3－10111．在用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值范围为2～20Ω，要求变阻器的滑动头在右端时，其所用阻值最大．线路连结图如图3－102 所示，此中连线有错误的导线编号为；应更正的接线端为（说明由哪个接线端改为哪个接线端）．图3－10212．利用电压表和电流表测 1 节干电池的电动势和内阻ｒ，电路如图 3－103 所示，图中Ｒ1为粗调滑动变阻器，Ｒ 2 为微调滑动变阻器，实验获得四组数据如表中所示．（1）表中数据经办理后，能够确立电动势＝Ｖ，内阻ｒ＝Ω．（2）现有滑动变阻器：Ａ（10Ω， 1Ａ），Ｂ（ 500Ω， 0.5 Ａ），Ｃ（ 500Ω， 0.1 Ａ）．那么在本次实验中，滑动变阻器Ｒ 1 应采用，Ｒ2应采用．（填“Ａ”、“Ｂ”或“Ｃ”）Ｉ／Ｕ／ｍＡＶ图3－10313．如图 3－104 为“研究电磁感觉现象”的实验装置．（1）将图中所缺的导线补接完好．（2）假如在闭合开关时发现敏捷电流表的指针向右偏了一下，那么合上开关后［］图3－104Ａ．将原线圈快速插入副线圈时，电流计指针向右偏转一下Ｂ．将原线圈插入副线圈后，电流计指针向来偏在零刻线右边Ｃ．原线圈插入副线圈后，将滑动变阻器触头快速向左拉时，电流计指针向右偏转一下Ｄ．原线圈插入副线圈后，将滑动变阻器触头快速向左拉时，电流计指针向左偏转一下14．用电流表和电压表测 1 节干电池的电动势和内电阻，如图 3－ 105 中给出了Ａ、Ｂ两个供采用的电路图，为了较精准地测定电动势和内电阻，实验中应采用电路，正确采用电路后，试依据实验数据画出的Ｕ－Ｉ图线，获得电池的电动势＝Ｖ，内电阻Ｒ＝Ω．图3－10515．如图 3－106 为“研究电磁感觉现象”的装置表示图．已知电流从正接线柱流入电流表时，指针向右偏转．（1）闭合开关Ｓ稳固后，将滑动变阻器的滑动触头Ｐ向右滑动，发现电流表指针向右偏转，则可判定电源的正极是．（2）以下做法能使电流表指针向左偏转的是．Ａ．闭合开关Ｓ的瞬时Ｂ．保持开关Ｓ闭合，将原线圈从副线圈中快速抽出Ｃ．将开关Ｓ断开的瞬时Ｄ．保持开关Ｓ闭合，将原线圈中的铁芯快速抽出图 3－10616．如图3－107 是研究自感现象的演示电路图，电感线圈Ｌ的直流电阻与Ｒ同样，Ａ1、Ａ2 是同样的电流表，当两电流表中的电流从右端流入时，指针均向右偏；从左端流入时，指针均为向左偏．则当开关Ｓ闭合瞬时，Ａ 1 与Ａ 2 中电流的大小关系是Ｉ1Ｉ2（填“＞”、“＜”或；“＝”）；当开关Ｓ闭合一段时间再断开的瞬时，表Ａ1和Ａ2的指针偏转方向是：Ａ1，Ａ2此时经过Ａ1、Ａ 2 的电流大小关系是：Ｉ1Ｉ2．（填“＞”、“＜”或“＝”）图3－ 10717．一敏捷电流表，当电流从它的正接线柱流入时，指针向正接线柱一侧偏转．现把它与一个线圈串连，试就如图 3－108 中各图指出：图3－108（1）图甲中电表指针的偏转方向是．（2）图乙中磁铁下方的极性是．（3）图丙中磁铁的运动方向是．（4）图丁中线圈从上向下看的绕制方向是．18．现有阻值为 10．0Ω的定值电阻两个，两个开关，若干根导线和一个电流表，该电流表表面上有刻度但无刻度值，要求设计一个能测定某电源内阻的实验方案（已知电流表内阻可忽视不计，电源内阻约为几欧，电流表量程知足丈量要求）．（1）在上面方框中画出实验电路图．（2）简要写出达成接线后实验步骤_________________．（3）写出用测得的量计算电源内阻的表达式ｒ＝_________________．19．一起学用如图 3-73 所示装置研究感觉电流的方向与惹起感觉电流的磁场的关系．已知电流从ａ接线柱流入电流表时，电流表指针右偏．实验时，磁场方向、磁铁运动状况及电流表指针偏转状况均记录在下表中．图 3-73实验序号磁场方向磁铁运动状况指针偏转状况1 向下插入右偏2 向下拔出左偏3 向上插入左偏4 向上拔出右偏（1）由实验 1、3 得出的结论是 ________．（2）由实验 2、4 得出的结论是 ________．（3）由实验 1、2、3、4 得出的结论是 ________．20．有一只电压表，量程已知，内电阻为ＲＶ，还有一电池组（电动势未知，但不超出电压表的量程，内电阻可忽视），请用这只电压表和电池组，再用一个开关和一些连结导线，设计丈量某一高阻值电阻Ｒｘ的实验方法．（已知Ｒｘ的阻值和电压表的内电阻ＲＶ相差不大）（1）在下边方框内画出实验电路．（2）简要写出丈量步骤和需记录的数据，导出高阻值电阻Ｒｘ的计算表达式．21．用如图 3-74 所示电路丈量电源的电动势和内阻ｒ，改变Ｒ的阻值，获得一系列Ｉ、Ｕ值，最后用Ｕ -I 图象来办理实验数据，获得和ｒ的值．因为实验原理带来的系统偏差，使得求得的值偏 ________，内阻值ｒ偏 ________，为了减小偏差，一定采用内阻________的电压表和阻值 ________的电阻Ｒ．图3-7422．把一只量程为 300μＡ的电流表改装成一只欧姆表，使电流表表盘上原100μＡ刻线改为10ｋΩ；则 200μＡ的刻线改为 ________ｋΩ，该欧姆表内电路的电阻是________ｋΩ，电源电动势是 ________Ｖ．23．如图 3-75 为丈量电源电动势和内阻的一种电路图3-75（1）在图中标出各表符号及正、负接线柱．（2）Ｒ０在电路中的作用是 ________；在合上开关前，变阻器的滑动片应放在 ________端．（填左、右）（ 3）用此电路测得的电源电动势和内电阻与真切值比较应当是测________真，ｒ测________ ｒ真．（填“大于”、“小于”或“等于”）24．如图 3-76 所示是打点计时器的简略结构，电源是________压________流电流，剖析说明振针打点原理．图3-7625．现有以下器械敏捷电流表：满偏值为6ｍＡ，内阻为 100Ω；电池：电动势为3Ｖ，内阻为 10Ω；还有可变电阻分别为Ｒ１： 0～ 10Ω的滑动变阻器；Ｒ２：0～ 9999Ω的电阻箱：Ｒ３：0～1ｋΩ的电位器．要求用上述器械组装一个欧姆表，电路如图3-77 所示，回答以下问题：图3-77（1）需要的可变电阻是 ________．（填代号）（2）该欧姆表正中间的刻度值是________．（3）若某次丈量中发现指针在 1500Ω处，则表示此时流过敏捷电流表的电流值是________．26．如图 3-78 实物分别为开关，两个电池串连的电源，电压表，电阻箱，还有导线若干（图中未画出）．现用这些器械来丈量电源的电动势和内电阻ｒ．图3-78（1）在上面右边线框内画出实验电路图并按电路图在实物图上连结导线．（2）若要测得、ｒ的值，电阻箱起码需取________个不一样数值．（3）若电压表每个分度表示的电压值未知，但指针偏转角度与电压表两头电压成正比，可否用此电路丈量 ?答： ________．可否用此电路测ｒ？答： ________．27．发光二极管是电器、仪器上作指示灯用的一种电子元件，正常使用时带“＋”号的一端要与电源正极相对（即让电流从元件带“＋”号的一端流入）．现要求用实验测出该元件两头的电压 U和经过的电流 I ，并据此描述该元件Ｕ -Ｉ图线（伏安特征曲线）．图3-79（1）在图 3-79 方框内画出实验电路图（要求二极管两头电压能在0～2．5Ｖ间变化）（2）实验测得发光二极管Ｕ -Ｉ图象如图 3-79 所示，若发光二极管的正常工作电压为 2．0Ｖ，而电源是由内阻不计、电动势均为 1． 5Ｖ的两节干电池串连而成，则应当串一个大小为________Ω的电阻才能使发光二极管正常工作．28．利用如图 3-80 所示电路对电流表进行校正．图中Ａｘ为待校正电流表，Ａ０为标准电流表，Ｅ为电源，Ｒ１为一限流电阻，Ｒ为一可变电阻，Ｓ为开关，为这一实验准备了以下器械：图3-80蓄电池（电动势6Ｖ，内阻约 0． 3Ω）待校正电流表（量程0～ 0． 6Ａ，内阻约为 0． 1Ω）标准电流表（量程0～0．6～3Ａ，内阻不超出0． 04Ω）定值电阻甲（阻值8Ω，额定电流 1Ａ）定值电阻乙（阻值15Ω，额定电流 1Ａ）滑动变阻器甲（阻值范围0～15Ω，额定电流 1Ａ）滑动变阻器乙（阻值范围0～100Ω，额定电流 1Ａ）已知两电流表的刻度盘都将量程均分为 6 大格，要求从 0．1 起对每条刻度一一进行校正．为此，定值电阻Ｒ０应采用 ________，变阻器Ｒ应采用 ________．29．如图 3-81 所示是“用伏安法丈量电阻”实验的电路图，不过电压表未接入电路中．图3-82 是相应的实验器械，此中待丈量的未知电阻Ｒｘ阻值约为 1ｋΩ，电流表量程 20ｍＡ、内阻小于1Ω，电压表量程 15 Ｖ、内阻约 1．5ｋΩ，电源输出电压约 12Ｖ，滑动变阻器甲的最大阻值为200Ω，乙的最大阻值为 20Ω．图 3-82图3-81（1）在图 3-81 的电路图中把电压表连结到正确的地点．（2）依据图 3-81 的电路图把图 3-82 的实物连成实验电路．（3）说明本实验电路中两个滑动变阻器所起的作用有何不一样?答： ________．30．用伏安法丈量一个定值电阻的阻值，备用器械以下：待测电阻Ｒｘ（阻值约 200Ω，额定功率 0．05Ｗ）电压表Ｖ１（量程 0～1Ｖ，内阻 10ｋΩ）电压表Ｖ２（量程 0～10Ｖ，内阻 100ｋΩ）电流表Ａ（量程0～50ｍＡ，内阻 30Ω）电源Ｅ１（电动势 3Ｖ，额定电流 1Ａ，内阻不计）电源Ｅ２（电动势 12Ｖ，额定电流 2Ａ，内阻不计）滑动变阻器（电阻0～10Ω，额定电流 2Ａ）开关及导线若干为使丈量尽量正确，要求进行多次丈量，并取均匀值，请你在方框中画出实验电路原理图，此中，电源采用 ________，电压表采用 ________．31．利用电流表和两个阻值不一样的定值电阻，能够测定电源的电动势和内电阻．在所用器材中电流表Ａ量程为 0～0．6～3Ａ，定值电阻Ｒ１和Ｒ２的阻值都约在 5～10Ω之间．电源为一节干电池，还有开关Ｓ１、单刀双掷开关Ｓ２及电线若干．图 3-83图3-84（1）请按如图 3-83 所示电路图要求在如图3-84 所示实物图上连线．（2）若考虑到电流表内阻ｒＡ对丈量的影响，那么丈量值与真切值对比，有ｒ测 ________ｒ真（选填“＞”、“＜”或“＝”）32．用图 3-85 所示的电路（Ｒ１、Ｒ２为标准定值电阻）丈量电源的电动势假如有时偏差可忽视不计，则以下说法中正确的选项是________．（填字母序号）测 ________真，和内电阻ｒ时，图3-85Ａ．电动势的丈量值等于真切值Ｂ．内电阻的丈量值大于真切值Ｃ．丈量偏差产生的原由是电流表拥有内阻Ｄ．丈量偏差产生的原由是丈量次数太少，不可以用图象法求和ｒ若将图 3-85 中的电流表去掉，改用量程适中的电压表来测定电源的电动势（1）需要读取的数据是 ___________________．和内电阻ｒ．（2）其计算公式是 ___________________．（3）在下边虚线框内画出实验电路图．33．用如图3- 86 甲中所给的实验器械丈量一个“12Ｖ、6Ｗ”的小灯泡在不一样电压下的功率，此中电流表有 3Ａ、 0． 6Ａ两挡，内阻可忽视，电压表有 15Ｖ、 3Ｖ两挡，内阻很大，丈量时要求加在灯泡两头的电压可连续地从 0 调到 12Ｖ．图3-86（1）按要求在实物图上连线．（2）某次丈量时电流表的指针地点如图3-86 乙所示，其读数为________Ａ．参照答案1．（如图 6）①先用电流表与 R 串连测出经过 R 的电流ＩＲ；②再用电流表与Ｒｘ串连测出经过Ｒｘ的电流ＩＲｘ．Ｐｘ＝ＩＲＲＩＲｘ＝ＩＲＩＲｘＲ2．正，正，变小3．（1）实验电路如图 7（甲）、（乙）．（ 2）丈量步骤：Ａ．按（甲）图连结实验电路，闭合开关Ｓ，读出电压表的示数Ｕ1．Ｂ．按（乙）图连结实验电路，闭合开关Ｓ，读出电压表的示数Ｕ 2．Ｃ．依据闭合电路欧姆定律得＝Ｕ1，＝Ｕ2＋ＲｘＵ2／ＲＶ，联立求解得Ｒｘ＝（Ｕ1－Ｕ2）ＲＶ／Ｕ2．4．1.74 Ｖ0.452 Ａ 1.834 ｍｍ5．管长Ｌ，管直径Ｄ，ＭＮ两头电压Ｕ，及经过ＭＮ的电流Ｉ，ｄ＝ρＩＬ／πＤＵ6．ＢＣＥ7．（ 1）Ｃ，Ｄ（2）如图8所示（3）图 7图88．实验电路图如图9（甲）所示，实物电路图如图9（乙）所示，Ｒｘ＝4.58 Ω．图99．（ 1）如图 10 所示（2）①断开开关，记下电压表偏转格数Ｎ1，②合上开关，记下电压表偏转格数Ｎ2，③ｒ＝Ｒ＝（Ｎ1－Ｎ 2）／Ｎ 2．图 10图1110．（ 1）Ｒ1；实验电路如图 11（电压表选 0～15Ｖ，电流表选 0.6 Ａ）（ 2）8.0 （3）Ｄ；电压增大，灯丝温度高升，灯丝的电阻变大．11．③④⑤，Ｄ改Ｂ， 3 改 0.6 ，＋改12．（ 1）1.5 ，3（2）Ｂ，Ａ13．（ 1）如图 12 所示（2）Ａ，Ｄ图1214．Ｂ， 1.50 ，15．（ 1）Ａ，（ 2）Ａ16．＞，向左，向右，＝17．（ 1）倾向正极（ 2）Ｓ极（ 3）向上（ 4）顺时针绕制18．（ 1）实验电路如图7 所示．图7（2）实验步骤：①合上开关Ｓ１、Ｓ２，记下电流表指针偏转格数Ｎ１；②合上开关Ｓ１，断开开关Ｓ２，记下电流表指针偏转格数Ｎ２．（3）（（ 2Ｎ２－Ｎ１）／Ｎ１－Ｎ２）Ｒ或（（Ｎ１－2Ｎ２）／（Ｎ２－Ｎ１）Ｒ．或实验电路如图8 所示．图8（2）实验步骤：①合上开关Ｓ１，断开Ｓ２，记下电流表指针偏转格数Ｎ１；②合上开关Ｓ１、Ｓ２，记下电流表指针偏转格数Ｎ２．（3）（（ 2Ｎ１－Ｎ２）／ 2（Ｎ２－Ｎ１））Ｒ或（（Ｎ２－2Ｎ１）／ 2（Ｎ１－Ｎ２））Ｒ．19．（ 1）穿过闭合回路的磁通量增添时，感觉电流的磁场方向与原磁场方向相反．（2）穿过闭合回路的磁通量减少时，感觉电流的磁场方向与原磁场方向同样．（3）感觉电流的磁场老是阻挡惹起感觉电流的磁通量的变化．20．（ 1）实验电路如图 9 的甲和乙所示图9（2）丈量步骤：Ａ．按（甲）图连结实验电路，闭合开关Ｓ，读出电压表的示数Ｕ１．Ｂ．按（乙）图连结实验电路，闭合开关Ｓ，读出电压表的示数Ｕ２．Ｃ．依据闭合电路欧姆定律：＝Ｕ１，＝Ｕ２＋（Ｕ２／ＲＶ）Ｒｘ联立解得：Ｒｘ＝（（Ｕ１－Ｕ２）／Ｕ２）ＲＶ．21．小小大小22． 2． 5 51． 523．（ 1）略（2）限流作用最右（3）＜＜24．①当左接线柱为“＋”时，由安培定章判断知线圈右端为Ｎ极，此时指针落下②当左接线柱为“－”时，由安培定章判断知线圈右端为Ｓ极，此时指针抬起由①、②知沟通电每变化一个周期，指针将打一个点25．（ 1）Ｒ３（2）500Ω（3）1．5ｍＡ26．（ 1）电路图如图 10 甲所示实物图如图10乙所示图10（2）2（3）不可以能27．（ 1）如图 11 所示（2）77图 1128．固定电阻甲滑动变阻器乙29．（ 1）如图 12 所示（2）如图13所示（注：实物图只需与答案图 2 一致）（ 3）滑动变阻器甲为粗调；滑动变阻器乙为细调．图 12图1330．电路原理图如图 14 所示Ｅ１Ｖ２31．（ 1）如图 15 所示图 14图15（2）＝＞32．Ａ、Ｂ、Ｃ（1）两次电压表的读数Ｕ１和Ｕ２（2）Ｅ＝（（Ｕ２－Ｕ１）Ｒ１Ｒ２／（Ｕ１Ｒ２－Ｕ２Ｒ１））＋Ｕ１，ｒ＝（（Ｕ２－Ｕ１）／（Ｕ１Ｒ２－Ｕ２Ｒ１））Ｒ１Ｒ２（3）电路图略（将电压表接在电源两极上）33．①如图 16 所示图16②0．28（或 0．280）欢迎接见。

高中物理【电学实验基础】典型题1．如图所示，其中电流表A 的量程为0.6 A ，表盘均匀划分为30个小格，每一小格表示0.02 A ；R 1的阻值等于电流表内阻的12；R 2的阻值等于电流表内阻的2倍．若用电流表A 的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是________．A ．将接线柱1、2接入电路时，每一小格表示0.04 AB ．将接线柱1、2接入电路时，每一小格表示0.02 AC ．将接线柱1、3接入电路时，每一小格表示0.06 AD ．将接线柱1、3接入电路时，每一小格表示0.01 A解析：选C ．当接线柱1、2接入电路时，R 1与电流表并联，由于R 1＝R A 2，可知流过R 1的电流为流过电流表电流的2倍，所以1、2接线柱间的电流为通过电流表电流的3倍，所以每一小格是原来的3倍，即为0.06 A ，所以A 、B 错误；当接线柱1、3接入电路时，电流表与R 1并联，然后再与R 2串联，串联电阻对电流无影响，与1、2接入电路的效果一样，所以每一小格表示0.06 A ，C 正确，D 错误．2．写出如图所示的游标卡尺和螺旋测微器的读数：(1)游标卡尺的读数为________mm ；(2)螺旋测微器的读数为________mm.解析：(1)由图甲所示游标卡尺可知，主尺示数是1.0 cm ＝10 mm ，游标尺示数是0×0.05 mm ＝0.00 mm ，游标卡尺示数为10 mm ＋0.00 mm ＝10.00 mm.(2)由图乙所示螺旋测微器可知，固定刻度示数为3.5 mm ，可动刻度示数为35.3×0.01 mm ＝0.353 mm ，螺旋测微器示数为3.5 mm ＋0.353 mm ＝3.853 mm.答案：(1)10.00 (2)3.8533．如图甲所示为某次测量时电压表的刻度盘的情形，若当时使用的是该表的0～3 V 量程，那么电压表读数为________V ，若当时使用的是该表的0～15 V 量程，那么电压表读数应为________V ；如图乙所示的电阻箱的读数为________Ω.解析：0～3 V 量程最小刻度是0.1 V ，要向下估读一位，读1.15 V(由于最后一位是估读的，有偶然误差，读成1.14～1.16 V 都算正确).0～15 V 量程最小刻度为0.5 V ，只要求读到0.1 V 这一位，所以读5.7 V(5.6～5.8 V 都算正确)．图乙中的电阻箱有6个旋钮，每个旋钮上方都标有倍率，将每个旋钮上指针所指的数值(都为整数)乘以各自的倍率，从最高位依次往下读，即可得到电阻箱的读数为84 580.2 Ω.答案：1.15(1.14～1.16均可) 5.7(5.6～5.8均可) 84 580.24．有一只满偏电流I g ＝5 mA ，内阻R g ＝400 Ω的电流表G .若把它改装成量程为10 V 的电压表，应________联一个________Ω的分压电阻，该电压表的内阻为________Ω；若把它改装成量程为3 A 的电流表，应________联一个________Ω的分流电阻，该电流表的内阻为________Ω.解析：改装成电压表时应串联一个分压电阻．由欧姆定律得U ＝I g (R g ＋R 1)，分压电阻R 1＝U I g －R g ＝105×10－3Ω－400 Ω＝1 600 Ω，该电压表内阻R V ＝R g ＋R 1＝2 000 Ω.改装成电流表时应并联一个分流电阻，由并联电路两端电压相等得I g R g ＝(I －I g )R 2.分流电阻R 2＝I g I －I g R g ＝5×10－3×4003－5×10－3 Ω＝0.668 Ω.该电流表内阻R A ＝R 2R g R 2＋R g＝I g R g I ＝0.667 Ω. 答案：串 1 600 2 000 并 0.668 0.6675．某同学用伏安法测定待测电阻R x 的阻值(约为10 k Ω)，除了R x 、开关S 、导线外，还有下列器材供选用：A ．电压表(量程0～1 V ，内阻约10 k Ω)B ．电压表(量程0～10 V ，内阻约100 k Ω)C ．电流表(量程0～1 mA ，内阻约30 Ω)D ．电流表(量程0～0.6 A ，内阻约0.05 Ω)E．电源(电动势1.5 V，额定电流0.5 A，内阻不计)F．电源(电动势12 V，额定电流2 A，内阻不计)G．滑动变阻器R0(阻值范围0～10 Ω，额定电流2 A)(1)为使测量尽量准确，电压表选用________，电流表选用________，电源选用________．(均填器材的字母代号)(2)画出测量R x阻值的实验电路图．(3)________其真实值(填“大于”“小于”或“等于”)，原因是______________________.解析：(1)若电源选用E，则通过R x的最大电流为0.15 mA，两个电流表均无法准确测量，故电源应选用F.由此可知电路中的最大电流约为1.2 mA，故电流表选用C．电压表内阻应尽可能与被测电阻阻值相差大一些且量程接近电源电压，故电压表选用B．(2)因为待测电阻阻值较大，所以电流表应采用内接法．滑动变阻器的阻值范围很小，应采用分压接法，实验电路图如图所示．(3)因为电流表采用内接法，电压表测出的电压为R x与电流表串联后两端电压，U测>U实，而R＝UI，所以R测>R实．答案：(1)B C F(2)见解析图(3)大于电压表的读数大于待测电阻两端的实际电压6．用一段长80 cm的金属丝做“测定金属的电阻率”的实验．(1)用多用电表粗测电阻丝的电阻，测量值约为6.0 Ω.(2)用螺旋测微器测量金属丝的直径，结果如图甲所示，由此可知金属丝直径的测量结果为________mm.(3)在用电压表和电流表测金属丝的电阻时，提供下列供选择的器材：A ．直流电源(电动势约为4.5 V ，内阻很小)B ．电压表(量程3 V ，内阻约3 k Ω)C ．电压表(量程15 V ，内阻约15 k Ω)D ．电流表(量程0.6 A ，内阻约0.125 Ω)E ．电流表(量程3 A ，内阻约0.025 Ω)F ．滑动变阻器(阻值范围0～15 Ω，最大允许电流1 A)G ．滑动变阻器(阻值范围0～200 Ω，最大允许电流2 A)H ．开关、导线若干要求操作简便且能保证测量准确度，在供选择的器材中，电流表应选择________，电压表应选择________，滑动变阻器应选择________．(均填字母代号)(4)根据上面选择的器材，在图乙中完成实验电路的连接．解析：(2)螺旋测微器固定刻度读数为0.5 mm ，可动刻度的读数为0.01×43.4 mm ＝0.434 mm ，所以最终读数为：0.5 mm ＋0.434 mm ＝0.934 mm ，因为需要估读，故0.932～0.936 mm 均可．(3)选择电表时，要使指针偏转尽量大一些，在其满刻度的23左右偏转比较准确，故电压表选择B ，电流表选择D ，待测电阻6 Ω 左右，为了便于调节，因此选择阻值范围0～15 Ω的滑动变阻器F 即可．(4)待测电阻较小，因此滑动变阻器应采用限流接法，电流表应采用外接法，其实物图如图所示．答案：(2)0.934(0.932～0.936均可)(3)D B F(4)见解析图7．某实验小组要精确测定一个额定电压为3 V的LED灯正常工作时的电阻，已知该灯正常工作时电阻大约为300 Ω，电学符号与小灯泡电学符号相同．实验室提供的器材有：A．电流表A1(量程为15 mA，内阻R A1约为10 Ω)B．电流表A2(量程为2 mA，内阻R A2＝20 Ω)C．定值电阻R1＝10 ΩD．定值电阻R2＝1 980 ΩE．滑动变阻器R(0～20 Ω)一个F．电压表V(量程为15 V，内阻R V约为3 kΩ)G．蓄电池E(电动势为4 V，内阻很小)H．开关S一个(1)要完成实验，除蓄电池、开关、滑动变阻器外，还需选择的器材有________(填写器材前的字母编号)．(2)请在虚线框内画出实验电路图．(3)写出测量LED灯正常工作时的电阻表达式R x＝________，说明式中题目未给出的各物理量的意义：_____________________________________________________________.解析：(1)要精确测定额定电压为3 V的LED灯正常工作时的电阻，需测量LED灯两端的电压和通过LED灯的电流，由于电压表V的量程偏大，测量误差较大，不能用电压表V测量LED灯两端的电压，可以将电流表A2与定值电阻R2串联改装为电压表测量电压；LED灯正常工作时的电流在10 mA左右，可以用电流表A1测量通过LED灯的电流．(2)因为滑动变阻器阻值远小于LED 灯的电阻，所以滑动变阻器采用分压式接法．电路图如图所示．(3)根据闭合电路欧姆定律知，LED 灯两端的电压U ＝I 2(R 2＋R A2)，通过LED 灯的电流I ＝I 1－I 2，所以LED 灯正常工作时的电阻R x ＝U I ＝I 2(R 2＋R A2)I 1－I 2.I 1、I 2分别为电流表A 1、A 2的读数．答案：(1)ABD (2)如解析图所示 (3)I 2(R 2＋R A2)I 1－I 2I 1、I 2分别为电流表A 1、A 2的读数 8．某同学用伏安法测量导体的电阻，现有量程为3 V 、内阻约为3 k Ω的电压表和量程为0.6 A 、内阻约为0.1 Ω的电流表．采用分压电路接线，图1是实物的部分连线图，待测电阻为图2中的R 1，其阻值约为5 Ω.(1)测R 1阻值的最优连接方式为导线①连接______(填“a ”或“b ”)、导线②连接________(填“c ”或“d ”)．(2)正确接线测得实验数据如下表，用作图法求得R 1的阻值为________Ω.U /V0.40 0.80 1.20 1.60 2.00 2.40 I /A 0.09 0.19 0.27 0.35 0.44 0.53(3)已知图21R 2的边长是R 1的110，若测R 2的阻值，则最优的连线应选________(填选项)． A ．①连接a ，②连接cB ．①连接a ，②连接dC ．①连接b ，②连接cD ．①连接b ，②连接d解析：(1)因电压表的内阻远大于待测电阻的阻值，故采用电流表外接法，又知滑动变阻器采用分压电路接线，故测R 1阻值的最优连接方式为导线①连接a 、导线②连接d .(2)作图如图所示，则R 1＝ΔU ΔI ＝2.20.5Ω＝4.4 Ω.(3)根据电阻定律可得R ＝ρL dL ＝ρd，故R 2＝R 1，要测R 2的阻值，与测量R 1一样，最优的连线应①连接a ，②连接d ，故B 正确．答案：(1)a d (2)图见解析 4.4～4.7 (3)B9.某同学改装和校准电压表的电路图如图所示，图中虚线框内是电压表的改装电路．(1)已知表头G 满偏电流为100 μA ，表头上标记的内阻值为900 Ω.R 1、R 2和R 3是定值电阻．利用R 1和表头构成1 mA 的电流表，然后再将其改装为两个量程的电压表．若使用a 、b 两个接线柱，电压表的量程为1 V ；若使用a 、c 两个接线柱，电压表的量程为3 V ．则根据题给条件，定值电阻的阻值应选R 1＝________Ω，R 2＝________Ω，R 3＝________Ω.(2)用量程为3 V ，内阻为2 500 Ω的标准电压表○V 对改装表3 V 挡的不同刻度进行校准．所用电池的电动势E 为5 V ；滑动变阻器R 有两种规格，最大阻值分别为50 Ω和5 k Ω.为方便实验中调节电压，图中R 应选用最大阻值为________Ω的滑动变阻器．(3)校准时，在闭合开关S 前，滑动变阻器的滑动端P 应靠近________(填“M ”或“N ”)端．(4)若由于表头G 上标记的内阻值不准，造成改装后电压表的读数比标准电压表的读数偏小，则表头G 内阻的真实值________(填“大于”或“小于”)900 Ω.解析：(1)根据题意，R 1与表头G 构成1 mA 的电流表，则I g R g ＝(I －I g )R 1，得R 1＝100Ω；若使用a 、b 两个接线柱，电压表的量程为1 V ，则R 2＝U ab －I g R g I＝910 Ω；若使用a 、c 两个接线柱，电压表的量程为3 V ，则R 3＝U ac －I g R g I－R 2＝2 000 Ω.(2)电压表与改装电表并联之后，电阻小于2 500 Ω，对于分压式电路，要求滑动变阻器的最大阻值小于并联部分，同时还要便于调节，故滑动变阻器选择小电阻，即选择50 Ω的电阻．(3)在闭合开关S前，滑动变阻器的滑动端P应靠近M端，使并联部分分压为零，起到保护作用．(4)改装后电压表的读数比标准电压表的读数偏小，说明通过表头G的电流偏小，则实际电阻偏大，故表头G内阻的真实值大于900 Ω.答案：(1)100910 2 000(2)50(3)M(4)大于10．某同学利用如图(a)所示的电路测量一微安表(量程为100 μA，内阻大约为2 500 Ω)的内阻．可使用的器材有：两个滑动变阻器R1、R2(其中一个阻值为20 Ω，另一个阻值为2 000 Ω)；电阻箱R z(最大阻值为99 999.9 Ω)；电源E(电动势约为1.5 V)；单刀开关S1和S2.C、D分别为两个滑动变阻器的滑片．(1)按原理图(a)将图(b)中的实物连线．(2)完成下列填空：①R1的阻值为________Ω(填“20”或“2 000”)．②为了保护微安表，开始时将R1的滑片C滑到接近图(a)中滑动变阻器的________端(填“左”或“右”)对应的位置；将R2的滑片D置于中间位置附近．③将电阻箱R z的阻值置于2 500.0 Ω，接通S1.将R1的滑片置于适当位置，再反复调节R2的滑片D的位置．最终使得接通S2前后，微安表的示数保持不变，这说明S2接通前B 与D所在位置的电势________(填“相等”或“不相等”)．④将电阻箱R z和微安表位置对调，其他条件保持不变，发现将R z的阻值置于2 601.0 Ω时，在接通S2前后，微安表的示数也保持不变．待测微安表的内阻为________Ω(结果保留到个位)．(3)写出一条提高测量微安表内阻精度的建议：_______________________________.解析：(1)根据原理图(a)，将图(b)中的实物连线如图所示．(2)①滑动变阻器R 1在实验中为控制电路，且为分压接法，应选总阻值小的滑动变阻器，故R 1的阻值为20 Ω.②为了保护微安表，S 1闭合时，微安表上的电压为零，故开始时应将R 1的滑片C 滑到滑动变阻器的左端．③接通S 2前后，微安表的示数保持不变，说明S 2闭合后，没有电流流过S 2，故B 、D 两点的电势相等．④实验过程中，由于测量电路，即由R z 、、R 2组成的电路的阻值很大，可认为测量电路两端的电压不变，故与R z 互换后通过R 2、R z 和的电流不变，电路如图所示．由于B 、D 两点的电势相等，对于图甲，I 1R μA ＝I 2R ′I 1R z1＝I 2R ，即R μA R z1＝R ′R对于图乙，I 1R z2＝I 2R ′I 1R μA ＝I 2R ，即R z2R μA ＝R ′R所以R μA R z1＝R z2R μA所以R μA ＝R z1R z2＝ 2 500×2 601 Ω＝2 550 Ω.(3)提高测微安表内阻的精度，可减小系统误差，如调节R 1上的分压，尽可能使微安表接近满量程．答案：(1)见解析图(2)①20②左③相等④2 550 (3)调节R1上的分压，尽可能使微安表接近满量程。

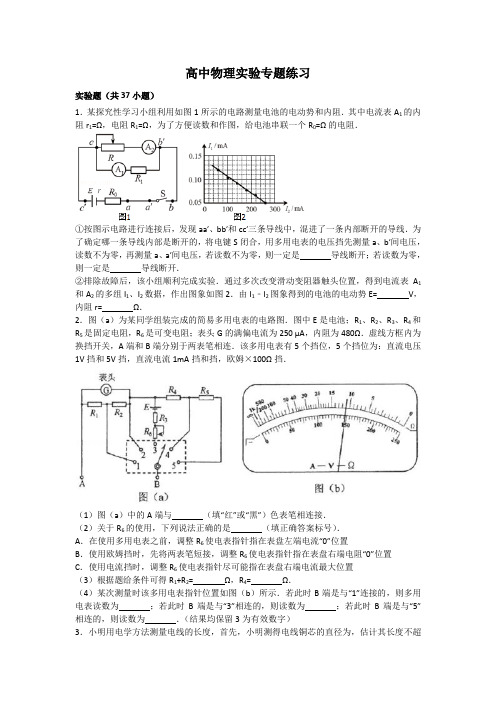

高中物理实验专题练习实验题（共37小题）1．某探究性学习小组利用如图1所示的电路测量电池的电动势和内阻．其中电流表A1的内阻r1=Ω，电阻R1=Ω，为了方便读数和作图，给电池串联一个R0=Ω的电阻．①按图示电路进行连接后，发现aa′、bb′和cc′三条导线中，混进了一条内部断开的导线．为了确定哪一条导线内部是断开的，将电键S闭合，用多用电表的电压挡先测量a、b′间电压，读数不为零，再测量a、a′间电压，若读数不为零，则一定是导线断开；若读数为零，则一定是导线断开．②排除故障后，该小组顺利完成实验．通过多次改变滑动变阻器触头位置，得到电流表A1和A2的多组I1、I2数据，作出图象如图2．由I1﹣I2图象得到的电池的电动势E=V，内阻r=Ω．2．图（a）为某同学组装完成的简易多用电表的电路图．图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头G的满偏电流为250 μA，内阻为480Ω．虚线方框内为换挡开关，A端和B端分别于两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和挡，欧姆×100Ω挡．（1）图（a）中的A端与（填“红”或“黑”）色表笔相连接．（2）关于R6的使用，下列说法正确的是（填正确答案标号）．A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置（3）根据题给条件可得R1+R2=Ω，R4=Ω．（4）某次测量时该多用电表指针位置如图（b）所示．若此时B端是与“1”连接的，则多用电表读数为；若此时B端是与“3”相连的，则读数为；若此时B端是与“5”相连的，则读数为．（结果均保留3为有效数字）3．小明用电学方法测量电线的长度，首先，小明测得电线铜芯的直径为，估计其长度不超过50m（已知铜的电阻率为×10﹣3Ωm）．现有如下实验器材：①量程为3V、内阻为3kΩ的电压表；②量程为，内阻约为Ω的电流表；③阻值为0～20Ω的滑动变阻器；④内阻可以忽略，输出电压为3V的电源；⑤阻值为R0=Ω的定值电阻，开关和导线若干．小明采用伏安法测量电线电阻，正确连接电路后，调节滑动变阻器，电流表示数从0 开始增加，当示数为时，电压表示数如图1所示，度数为V，根据小明测量的信息，图2中P点应该（选填“接a”、“接b”、“接c”或“不接”），Q点应该（选填“接a”、“接b”、“接c”或“不接”），小明测得的电线长度为m．4．某同学利用如图（a）所示的电路测量一微安表（量程为100μA，内阻大约为2500Ω）的内阻．可使用的器材有：两个滑动变阻器R1，R2（其中一个阻值为20Ω，另一个阻值为2000Ω）；电阻箱R z（最大阻值为Ω）；电源E（电动势约为）；单刀双掷开关S1和S2．C、D分别为两个滑动变阻器的滑片．5．（1）按原理图（a）将图（b）中的实物连线．（2）完成下列填空：①R1的阻值为Ω（填“20”或“2000”）②为了保护微安表，开始时将R1的滑片C滑到接近图（a）中的滑动变阻器的端（填“左”或“右”）对应的位置；将R2的滑片D置于中间位置附近．③将电阻箱R z的阻值置于Ω，接通S1．将R1的滑片置于适当位置，再反复调节R2的滑片D 的位置、最终使得接通S2前后，微安表的示数保持不变，这说明S2接通前B与D所在位置的电势（填“相等”或“不相等”）④将电阻箱R z和微安表位置对调，其他条件保持不变，发现将R z的阻值置于Ω时，在接通S2前后，微安表的示数也保持不变．待微安表的内阻为Ω（结果保留到个位）．（3）写出一条提高测量微安表内阻精度的建议：．5．“用DIS测定电源的电动势和内阻”的实验电路如图（a）所示，其中定值电阻阻值R1=1Ω．（1）图（a）中A为传感器，定值电阻R1在实验中起的作用；（2）实验测得的路端电压U相应电流I的拟合曲线如图（b）所示，由此得到电源电动势E=V，内阻r=Ω；（3）实验测得的数据如表所示，则实验中选用的滑动变阻器最合理的阻值范围为A．0～5Ω B．0～20Ω C．0～50Ω D．0～200Ω6．压敏电阻由在压力作用下发生形变进而导致电阻率发生变化的材料组成，为了探究某压敏材料的特性，有人设计了如下的电路，一电源电动势3V内阻约为1Ω，两个电流表量程相同均为，一个电流表内阻r已知，另外一个电流表内阻较小但阻值未知．7．（1）电路图中哪个电流表的内阻r已知（A1或者A2）（2）在某一个压力测试下，两个电流表A1A2的读数分别为I1和I2，则压敏电阻的阻值R x=．（3）经过测试获得压敏电阻的阻值和压力的关系图如下所示，以竖直向下为正方向，则阻值和压力的关系式是．7．某同学利用图甲电路测量自来水的电阻率，其中内径均匀的圆柱形玻璃管侧壁连接一细管，细管上加有阀门K以控制管内自来水的水量，玻璃管两端接有导电活塞（活塞电阻可忽略），右侧活塞固定，左侧活塞可自由移动，实验器材还有：电源（电动势约为2V，内阻不可忽略）两个完全相同的电流表A1、A2（量程为3mA，内阻不计）电阻箱R（最大阻值9999Ω）定值电阻R0（可供选择的阻值由100Ω、1kΩ、10kΩ）开关S，导线若干，刻度尺．实验步骤如下：A．测得圆柱形玻璃管内径d=20mmB．向玻璃管内注满自来水，并用刻度尺测量水柱长度LC．连接好电路，闭合开关S，调整电阻箱阻值，读出电流表A1、A2示数分别记为I1、I2，记录电阻箱的阻值RD．该表玻璃管内水柱长度，多次重复实验步骤B、C，记录每一次水柱长度L和电阻箱阻值RE．断开S，整理好器材（1）为了较好的完成该实验，定值电阻R0应选（2）玻璃管内水柱的电阻R x的表达式R x=（用R0、R、I1、I2表示）（3）若在上述步骤C中每次调整电阻箱阻值，使电流表A1、A2示数均相等，利用记录的多组水柱长度L和对应的电阻箱阻值R的数据，绘制出如图乙所示的R﹣L关系图象，则自来水的电阻率ρ=Ωm（保留两位有效数字），在用本实验方法测电阻率实验中，若电流表内阻不能忽略，则自来水电阻率测量值与上述测量值相比将（选填“偏大”、“不变”或“偏小”）8．某同学用图甲所示电路测量一段金属丝的电阻率，待测金属丝粗细均匀，阻值约为100Ω，备选器材如下：A．量程为5mA、内阻r1=50Ω的电流表B．量程为、内阻r2=Ω的电流表C．量程为6V、内阻r3约为15kΩ的电压表D．最大阻值为15Ω、最大允许电流为2A的滑动变阻器E．定值电阻R1=5ΩF．定值电阻R2=500ΩG．电动势E=6V、内阻很小的直流电源H．开关一个、导线若干I．螺旋测微器、刻度尺（1）该同学用螺旋测尾气测待测金属丝的直径如图乙所示，则螺旋测微器的示数D= mm；（2）为了能尽可能精确地测量该金属丝的电阻，电流表应选用（填“A”或“B”），定值电阻应选用（填“E”或“F”）；（3）电压表的示数记为U，所选用电流表的示数记为I，则该金属丝的电阻的表达式R x=；若用刻度尺测得待测金属丝的长度为L，则其电阻率的表达式为ρ=（表达式中所用到的阻值必须用对应的电阻符号表示，不得直接用数值表示）9．利用如图甲所示的电路测量某种电阻丝材料的电阻率，所用电阻丝的电阻约为20Ω．带有刻度尺的木板上有a和b两个接线柱，把电阻丝拉直后固定在接线柱a和b上，在电阻丝上夹上一个带有接线柱c的小金属夹，沿电阻丝移动金属夹，可改变其与电阻丝接触点P 的位置，从而改变接入电路中电阻丝的长度．可供选择的器材还有：电池组E（电动势为，内阻约1Ω）；电流表A1（量程0～100mA，内阻约5Ω）；电流表A2（量程0～，内阻约Ω）；电阻箱R（0～Ω）；开关、导线若干．实验操作步骤如下：A．用螺旋测微器在电阻丝上三个不同的位置分别测量电阻丝的直径；B．将选用的实验器材，按照图甲连接实验电路；C．调节电阻箱使其接入电路中的电阻值较大；D．将金属夹夹在电阻丝上某位置，闭合开关，调整电阻箱的阻值，使电流表满偏，然后断开开关．记录电阻箱的电阻值R和接入电路的电阻丝长度L；E．改变金属夹与电阻丝接触点的位置，闭合开关，调整电阻箱的阻值，使电流表再次满偏．重复多次，记录每一次电阻箱的电阻值R和接入电路的电阻丝长度L；F．断开开关，整理好器材．①某次测量电阻丝直径d时，螺旋测微器示数如图3所示，则d=mm；②实验中电流表应选择（选填“A1”或“A2”）；③用多用电表的欧姆档粗测电阻丝的电阻，选用“×10”倍率的电阻档测量，发现多用电表指针偏转角过大，因此需选择“”倍率的电阻档（填“×1”或“×100”），并，再进行正确测量，多用电表的示数如图4所示，测量结果R=Ω．④用记录的多组电阻箱的阻值R和对应的接入电路中电阻丝长度L的数据，绘出了如图5所示的R﹣L关系图线，图线在R轴的截距为R0，在L轴的截距为L0，再结合测出的电阻丝直径d，写出电阻丝的电阻率表达式ρ=（用给定的物理量符号和已知常数表示）．④本实验中，电流表的内阻对电阻率的测量结果影响（填“有”或“无”）．10．想测量一捆带绝缘漆的镍铬合金丝的长度．①如图1所示，他们用螺旋测微器测得合金丝的直径d=mm．查得镍铬合金丝的电阻率为ρ，若测出合金丝的电阻为R，则合金丝的长度可以根据公式L=．求出（用ρ、d、R表示）②他们用表盘如图2所示的多用电表测量合金丝的电阻．现将选择开关调到电阻档的“×10”位置，将红、黑表笔分别插入“+”、“﹣”插孔，把两笔尖相互接触，调节（选填“S”或“T”），使用多用电表的指针指向电阻档的刻线（选填“0”或“∞”）．之后将红黑表笔的笔尖分别与合金丝两端接触，发现指针偏转角度过大，于是他们将选择开关调到电阻档的位置（选填“×1”或“×100”）．（3）乙同学在“把电流表改装为电压表”的实验中，测电流表G的内阻时备有下列器材A．待测电流表（量程1mA，内阻约几十欧）B．滑动变阻器（阻值范围0～100Ω）C．滑动变阻器（阻值范围0～20kΩ）D．电阻箱（0～Ω）E．电阻箱（0～9999Ω）F．电源（电动势6V，有内阻）G．电源（电动势15V，有内阻）H．开关、导线①若采用如图所示电路测定电流表G的内阻，并要求有较高的精确度，以上器材中，R1应选用，R2应选用，电源应选用（用器材前的英文字母表示）．②若测得电流表内阻R g=Ω，要将该电流表改装成量程是3V的电压表，则应串联一个阻值是Ω的电阻，表的刻度盘上原处应改写成V．11．在测定一节干电池的电动势和内电阻的实验中，备有下列器材：A．待测的干电池（电动势约为，内电阻小于Ω）B．电流表A1（量程0﹣3mA，内阻R g1=10Ω）C．电流表A2（量程0﹣，内阻R g2=Ω）D．滑动变阻器R1（0﹣20Ω，10A）E．滑动变阻器R2（0﹣200Ω，1A）F．定值电阻R0（990Ω）G．开关和导线若干（1）某同学设计了如图甲所示的（a）、（b）两个实验电路，其中合理的是图；在该电路中，为了操作方便且能准确地进行测量，滑动变阻器应选（填写器材名称前的字母序号），这是因为若选另一个变阻器，（2）图乙为该同学根据（1）中选出的合理的实验电路，利用测出的数据绘出的I1﹣I2图线（I1为电流表A1的示数，I2为电流表A2的示数），为了简化计算，该同学认为I1远远小于I2，则由图线可得电动势E=V，内阻r=Ω．（结果保留2位有效数字）12．某同学用伏安法测一节干电池的电动势和内阻，现备有下列器材：A．被测干电池一节B．电流表1：量程0～，内阻r=ΩC．电流表2：量程0～，内阻约为ΩD．电压表1：量程0～3V，内阻未知E．电压表2：量程0～15V，内阻未知F．滑动变阻器1：0～10Ω，2AG．滑动变阻器2：0～100Ω，1AH．开关、导线若干伏安法测电池电动势和内阻的实验中，由于电流表和电压表内阻的影响，测量结果存在系统误差，在现有器材的条件下，要尽可能准确地测量电池的电动势和内阻．（1）在上述器材中请选择适当的器材（填写器材前的字母）：电流表选择，电压表选择，滑动变阻器选择．（2）实验电路图应选择如图中的（填“甲”或“乙”）；（3）根据实验中电流表和电压表的示数得到了如图丙所示的U﹣I图象，则在修正了实验系统误差后，干电池的电动势E=V，内电阻r=Ω．13．某兴趣小组利用图甲所示的电路测定一干电池的内阻r和一待测电阻的阻值R x，已知电池的电动势约为6V，电池内阻和待测电阻的阻值都约为10Ω，且不超过10Ω，可供选用的实验器材有：A．电流表A1（量程0﹣600mA，内阻不计）；B．电流表A2（量程0﹣3A，内阻不计）；C．电压表V1（量程0﹣6V，内阻很大）；D．电压表V2（量程0﹣15V，内阻很大）；E．滑动变阻器R（阻值0﹣100Ω）；开关S一个，导线若干条．实验过程如下：（1）在连接电阻前，先选择适合的器材，电流表应选用，电压表应选用．（填所选器材钱的字母）（2）按图甲正确连接好电路后，将滑动变阻器的阻值调到最大，闭合开关，逐次调小其接入电路的阻值，测出多组U和I的值，并记录相应的数据．以U为纵轴，I为横轴，得到如图乙所示的图线（3）断开开关S，将R X改在B，C之间，A与B用导线直接连接，其他部分保持不变，重复步骤（2），得到另一条U﹣I图线，其斜率的绝对值为k．（4）根据上面实验数据结合图乙可得，电池的内阻r=Ω，可用k和r表示待测电阻的关系式为R x=．14．回答下列问题：（1）如图甲，是多用电表简化电路图，作为电压表使用时，选择开关应接，作为欧姆表使用时，选择开关应接．（填或3）使用时，电流一定从端流入多用电表（填A或B），（2）利用多用电表和电阻箱测量电源的电动势和内阻的电路如图乙，调节电阻箱，记录多组电阻箱示数R和多用电表示数I，作出R﹣的图线如图丙．由图丙可求得电动势E=V，内限r=Ω．（结果均保留2位有效数字）忽略偶然误差，本实验侧得的E测、r测与真实值比较：E测E真，r测r真（选填“＜”、“=”、或“＞”）15．实验小组要测量一个电池组的电动势E和内阻r，并测量保护电阻的阻值R x．已知电池组的电动势约为6V，电池内阻和待测电阻阻值均约为几十欧．可选用的实验器材有：电流表A1（量程0﹣30mA）电流表A2（量程0﹣100mA）电压我V1和V2（量程均为0﹣6V）滑动变阻器R1（阻值0﹣5Ω）滑动变阻器R2（阻值0﹣300Ω）开关S一个，导线若干某同学设计的实验过程如下：①实验电路图如图1所示，正确连接电路；②将变阻器R接入电路的阻值调到最大，闭合开关S；③逐渐减小变阻器R的阻值，测量并记录多组电压表和电流表的数据U1、U2、I．根据上面信息，回答下列问题：（1）实验中电流表应选用，滑动变阻器应选用．（2）如图2是根据步骤③的测量数据作出的U1﹣I图象，由图象可知，电源电动势E= V，电源内阻r=Ω（结果均保留两位有效数字）（3）用U1、U2、I表示待测保护电阻的阻值为R x=，考虑电表内阻对测量结果的影晌，实验中待测电阻的测量值与真实值相比（填“偏小”“偏大”或“相等”）．16．为了测得一干电池的电动势和内阻，实验室提供了下列器材：A．待测电池组（电动势E约为3V，内阻r不超过Ω）；B．电流表（量程0～，内阻小于1Ω）；C．电阻箱（0～Ω）；D．滑动变阻器（0～10Ω）；E．单刀双掷开关、单刀单掷开关各一个及导线若干．考虑到干电池组的内阻较小，电流表的内阻不能忽略，他设计了如图甲所示的实验电路．（1）该同学先测电流表的内阻：①将开关S断开，滑动变阻器的阻值调到最大，开关K闭合，调节滑动变阻器的滑片P，使电流表A满偏；②将开关S接通C，保持阻值不变，调节阻值，使电流表A半偏，记下电阻箱的阻值为Ω；③由以上操作可知电流表的内阻为Ω．（2）该同学再测干电池组的电动势和内阻：①将开关K断开，电阻箱的阻值调至最大，将开关S接通D；②调节电阻箱的阻值R，使电流表A有足够示数，改变R的值，测出几组I和R；③图乙是根据实验数据绘出的﹣R图象，由此可得待测干电池组的电动势E=V，内阻r=Ω．（计算结果均保留三位有效数字）17．某同学要测量一节干电池的电动势和内电阻．他根据老师提供的以下器材，画出了如图1所示的原理图．①电压表V（量程3V．内阻Rv约为l0kΩ）②电流表G（量程3mA，内阻Rg=l00Ω）③电流表A（量程3A，内阻约为Ω）④滑动变阻器R1（0～20Ω，2A）⑤滑动变阻器R2（0～500Ω，1A）⑥定值电阻R3=Ω⑦开关S和导线若干（1）该同学发现电流表A的量程太大，于是他将电流表G与定值电阻R3并联，实际上是进行了电表的改装，则他改装后的电流表对应的量程是A．（保留两位有效数字）（2）为了能准确地进行测量，同时为了操作方便，实验中应选用的滑动变阻器是（填写器材编号）（3）该同学利用上述实验原理图测得数据，以电流表G读数为横坐标，以电压表V读数为纵坐标绘出了如图2所示的图线，根据图线可求出电源的电动势E=．电源的内阻r=Ω．（保留两位有效数字）18．某同学要测量一电阻R0（约2kΩ）的阻值和一个锂电池（电动势E标称值为，允许的最大放电电流为200mA）的电动势E和内电阻r，实验室备用的器材如下：A．电压表V（量程3V，电阻R V约为Ω）B．电流表A1（量程100mA，电阻R A1约5Ω）C．电流表A2（量程2mA，电阻R A2约50Ω）D．滑动变阻器R1（0～10Ω，额定电流1A）E．滑动变阻器R2（0～20Ω，额定电流1A）F．电阻箱R3（0～Ω，最小分度值Ω）G．开关s一只、导线若干（1）为了测定电阻R0的阻值，该同学设计了如图1所示的电路，则电流表应选择，滑动变阻器应该选择．（2）在实验操作过程中发现滑动变阻器R1、R2和电流表A1已损坏，请用余下的器材测量锂电池的电动势E和内电阻r．请在图2方框中画出实验电路图；（3）按照新设计的电路图连好电路进行实验，同学测得若干组数据，在进行数据处理时，采用了图象法，为使图线是一条直线，则应以为横坐标，以为纵坐标．19．热敏电阻包括正温度系数电阻器（PTC）和负温度系数电阻器（NTC），某实验小组选用下列器材探究某热敏电阻R1的伏安特性．A．电流表A（量程，内阻为Ω）B．电压表V（量程，内阻约2kΩ）C．滑动变阻器R（最大阻值为10Ω）D．滑动变阻器R′（最大阻值为500Ω）E．电源E（电动势4V，内阻较小）F．电键、导线若干（1）要求实验中改变滑动变阻器滑片的位置，使加在热敏电阻两端的电压从零开始逐渐增大，①请补充完成图甲中实物间的连线，②其中应选择的滑动变阻器是．（填写器材前面的代号）（2）该小组测出热敏电阻R1的U﹣I 图线如图乙中曲线Ⅰ，又通过查阅资料得出了热敏电阻R2的U﹣I 图线如图乙中曲线Ⅱ．用上述电流表和热敏电阻R1、R2测量某电池组的电动势和内阻，采用的电路如图丙，将单刀双掷开关接通“1”，通过R1的电流如图丁，测得R1的电流为A，将单刀双掷开关接通“2”时测得R2的电流为，则该电池组的电动势为V，内阻为Ω．（结果均保留二位有效数字）20．测定某种特殊电池的电动势和内阻．其电动势E约为8V，内阻r约为50Ω．实验室提供的器材：A．量程为200 μA、内阻未知的电流表G；B．电阻箱R o（0～）；C．滑动变阻器R1（0～20kΩ）；D．滑动变阻器R2（0～60kΩ）；E．开关3只，导线若干．（1）先用如图1所示的电路来测定电流表G内阻．补充完成实验：①为确保实验仪器安全，滑动变阻器R'应该选取（选填“R1”或“R2”）；②连接好电路，断开S1、S2，将R'的滑片调到（选填“a”或“b”）端；③闭合S1，调节R'，使电流表G满偏；④保持R'不变，再闭合S2，调节电阻箱电阻R o=2Ω时，电流表G的读数为100 μA；⑤调节电阻箱时，干路上电流几乎不变，则测定的电流表G内阻Rg=Ω．（2）再用如图2所示的电路，测定该特殊电池的电动势和内阻．由于电流表G内阻较小，在电路中串联了合适的定值电阻R3作为保护电阻．按电路图连接好电路，然后闭合开关S，调整电阻箱Ro的阻值为R，读取电流表的示数I，记录多组数据（R，I），建立坐标系，描点作图得到了如图3所示的图线，图线斜率为V﹣l，电池的电动势E=V，内阻r=Ω．21．现有一特殊的电池，其电动势E约为9V，内阻r在35～55Ω范围，最大允许电流为50mA．为测定这个电池的电动势和内阻，某同学利用如图甲的电路进行实验．图中电压表的内电阻很大，对电路的影响可以不计；R为电阻箱，阻值范围为0～9999Ω；R0是定值电阻．（1）实验室备有的定值电阻R0有以下几种规格：A．10Ω，B．50Ω，C．150Ω，D．1500Ω，本实验应选用，其作用是．（2）该同学接入符合要求的R0后，闭合开关S，调整电阻箱的阻值读出电压表的示数U，再改变电阻箱阻值，取得多组数据，作出了如图乙的图线．则根据该同学所作的图线可知图象的横坐标与纵坐标的比值表示．（3）根据乙图所作出的图象求得该电池的电动势E为V，内电阻r为Ω．22．有同学利用如图1所示的电路测定电源的电动势和内阻，提供的器材有：A．干电池两节，每节电动势约为，内阻未知B．直流电压表V1、V2，内阻很大C．直流电流表A，内阻可忽略不计D．定值电阻R0，阻值未知，但不小于5E．滑动变阻器F．导线和开关（1）请根据所给电路图，以笔画线代表导线，在图2的实物图上将所缺导线画上．（2）甲同学利用该电路完成实验时，由于某根导线发生断路故障，导致一只电压表始终没有读数，因此只记录了一只电压表和电流表的示数，如表所示：U/VI/A利用表格中的数据在图3中作出U﹣I图．（3）由图象可知，两节干电池总电动势为V，总内阻为．由计算得到的数据可以判断，能够示数的电压表应为表（选填“V1”或“V2”）．23．某实验小组要测量电源的电动势E和内阻r．（1）甲同学设计了如图甲所示的电路，电源的电动势约为，电路中电压表的内阻很大，量程只有3V；电阻箱R的最大阻值为Ω，R0是阻值为Ω的定值电阻．实验时，闭合电键S，多次调节电阻箱的阻值，读出多组电阻箱阻值R和对应的电压表示数U，由测得的数据，绘出﹣R图线如图乙所示．则电源电动势E=V，内阻r=Ω （结果均保留两位有效数字）（2）乙同学找来一个电流表，用如图丙所示的电路也测量电池的电动势和内电阻．闭合开关S后，改变电阻箱阻值．当电阻箱阻值为R1时，电流表示数为I1；当电阻箱阻值为R2时，电流表示数为I2．已知电流表的内阻为R A．请你用R A、R1、R2、I1、I2表示出电池的内电阻r=．24．某同学利用下列器材测量两节干电池的电动势和内阻．A．待测干电池两节B．电压表V l、V2，量程均为3V，内阻很大C．定值电阻Ro（阻值未知）D．电阻箱RE．导线和开关．（1）根据如图甲所示的实物连接图，在图乙方框中画出相应的电路图；（2）实验之前，需要利用该电路测出定值电阻R o．先把电阻箱R调到某一阻值R1，再闭合开关，读出电压表V l和V2的示数分别为U10、U20，则R o=（用U10、U20、R1表示）．（3）若测得R o=Ω，实验中调节电阻箱R，读出相应电压表V l和V2的多组数据U1、U2，描绘出U1﹣U2图象如图丙所示，则两节干电池的总电动势E=V，总内阻r=Ω25．一位同学为了测量某蓄电池的电动势E和内阻r，设计了如图甲所示的实验电路．已知定值电阻的阻值为R0，电压表的内阻很大，可视为理想电压表．（1）请根据该同学所设计的电路，用笔画线代替导线，在图乙中完成实验电路的连接；（2）实验中，该同学多次改变滑动变阻器的滑片位置，记录电压表和的示数U1和U2，画出U2﹣U1图象如图丙所示．已知图线的横截距为a，纵截距为b，则蓄电池的电动势E=，内电阻r=（用题中给出的物理量符号表示）；（3）若忽略测量误差的影响，则该同学通过实验得到的电源内阻的阻值（填“大于”“小于”或“等于”）真实值．26．某位同学利用图1所示电路测量电源电动势和内阻，（1）实验时多次改变电阻箱的阻值，记录电阻箱阻值R和电压表读数U，并在计算机上显示出如图2所示的﹣关系图线，由图线可知电池的电动势E a=V，内阻r a=Ω，该实验系统误差主要来自．（2）实验中，随着变阻箱阻值的改变，电压表的示数U以及电池内阻消耗的功率P都会发生变化．图3的各示意图中正确反映P﹣U关系的是．27．在测电源的电动势和内阻的实验中，提供的电表量程有些偏小，于是采用了如图甲所示的电路进行测量．其中定值电阻R1的阻值是3Ω，R2的阻值为6Ω，电流表和电压表都为理想电表．（1）在实物连线图乙中，缺少几条导线，请用笔画线代替导线，在图中补上缺少的几条导线，使之成为一个完整的、正确的电路实物连线图．（2）调节滑动变阻器R P阻值的大小，记录多组U、I数据，画出如图丙所示的U﹣I图象，根据图象可计算出该电源的电动势为V，电源的内阻为Ω．（结果保留三位有效数字）（3）实际上，电流表的内阻并不等于零，电压表的内阻也不是无限大，从系统误差的角度。

高中物理第十二章电能能量守恒定律精选测试卷测试卷（word版，含解析）一、第十二章电能能量守恒定律实验题易错题培优（难）1．一研究学习小组，为了测定两节串联干电池组的电动势E和内电阻r，实验器材有：一只DIS电流传感器（可视为理想电流表，测得的电流用I表示），一只电阻箱（阻值用R 表示），一只开关和导线若干。

该学习小组设计了如图甲所示的电路进行实验和采集数据。

（1）设计该实验的原理表达式是________（用E、r、I、R表示）；（2）在闭合开关之前，应先将电阻箱阻值调至________（选填“最大值”、“最小值”或“任意值”），在实验过程中，将电阻箱调至图乙所示位置，则此时电阻箱接入电路的阻值为________Ω；（3）根据实验采集到的数据作出如图丙所示的1I﹣R图象，则由图象求得该电池组的电动势E=_______V，内阻r=_______Ω．（结果均保留两位有效数字）【答案】E=I（R+r）最大值 12 2.7 2.1【解析】【详解】（1）[1]．由图可知，本实验采用的是电流表与电阻箱测定电动势，在闭合电路中，电动势为：E=I（R+r）；（2）[2][3]．为了保证电路安全，闭合开关前电阻箱接入电路的阻值应为电阻箱的最大阻值；由图乙所示电阻箱可知，电阻箱的示数为：0×1000Ω+0×100Ω+1×10Ω+2×1Ω=12Ω；（3）[4][5]．在闭合电路中，E=I（R+r），则11rRI E E=+则1RI-图象的截距：rbE=，图象斜率：1kE=由图象可知：b=0.8，1413918IkR∆-===∆-解得电动势为：E ≈2.7V ，电源内阻为：r ≈2.1Ω；2．某同学有个超霸（GP ）9V 电池如图甲所示，他欲测量该电池的电动势和内阻（内阻约为25Ω）。

提供的器材如下：电流表A （量程为200μA ，内阻为500Ω），开关S ，电阻箱R 1（最大阻值为9999.9Ω），电阻箱R 2（最大阻值为99999.9Ω）和若干导线。

电学实验一、内容概述1、掌握电流表、电压表的改装原理，掌握伏安法测电阻的两种解法，并能够分析测量误差。

2、掌握滑动变阻器的两种用法。

3、理解多用电表的原理和读数方法。

二、重点知识讲解（一）电表的改装1、电流表：把表头G改装成电流表，即把表头的量程I g扩大到电流表的量程I，这时应并联一个电阻R，起分流作用。

若电流表的扩大倍数为，由并联电路的特点得：电流表的内阻：2、电压表：把表头G改装成电压表，即把表头的量程U g扩大到量程U，应串联一个电阻起分压作用。

若电压表的扩大倍数为，由串联电路的特点得：电压表的内阻为：R V=R＋R g=nR g量程：U=nU g=I g R V例1、有一块满偏电流Ig=1mA、线圈电阻Rg=1kΩ的小量程电流表；（1）把它改装成满偏电压U=10V的电压表；（2）把它改装成满偏电流I=10mA的电流表。

要求画出电路图，算出有关数据。

（二）电阻的测量1、伏安法测电阻的两种电路形式（如图所示）2、实验电路（电流表内外接法）的选择测量未知电阻的原理是R＝，由于测量所需的电表实际上是非理想的，所以在测量未知电阻两端电压U和通过的电流I时，必然存在误差，即系统误差，要在实际测量中有效地减少这种由于电表测量所引起的系统误差，必须依照以下原则：（1）若＞，一般选电流表的内接法。

如图（a）所示。

由于该电路中，电压表的读数U表示被测电阻R x与电流表A串联后的总电压，电流表的读数I表示通过本身和R x的电流，所以使用该电路所测电阻R测＝＝R x＋R A，比真实值R x大了R A，相对误差a＝（2）若＜，一般选电流表外接法。

如图（b）所示。

由于该电路中电压表的读数U表示R x两端电压，电流表的读数I表示通过R x与R V并联电路的总电流，所以使用该电流所测电阻R测＝也比真实值R x略小些，相对误差a＝.例2、某电流表的内阻在0.1Ω～0.2Ω之间，现要测量其内阻，可选用的器材如下：A．待测电流表A1（量程0.6A）；B．电压表V1（量程3V，内阻约2kΩ）C．电压表V2（量程15V，内阻约10kΩ）；D．滑动变阻器R1（最大电阻10Ω）E．定值电阻R2（阻值5Ω）F．电源E（电动势4V）G．电键S及导线若干（1）电压表应选用_____________；（2）画出实验电路图；（3）如测得电压表的读数为V，电流表的读数为I，则电流表A1内阻的表达式为：R A=______________。

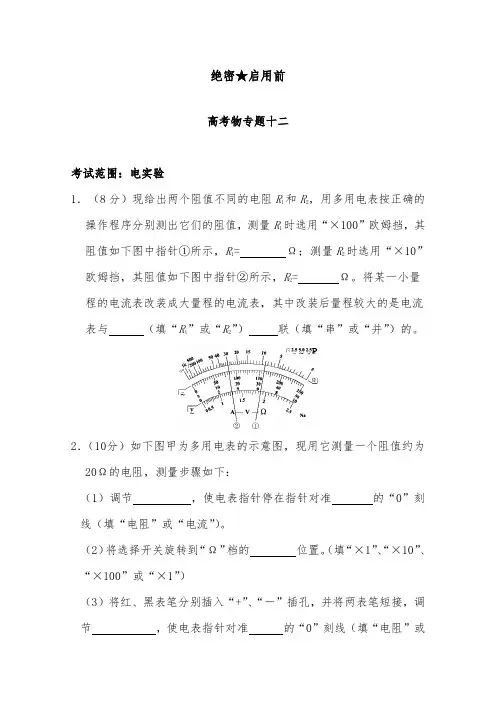

绝密★启用前高考物专题十二考试范围：电实验1．（8分）现给出两个阻值不同的电阻R1和R2，用多用电表按正确的操作程序分别测出它们的阻值，测量R1时选用“×100”欧姆挡，其阻值如下图中指针①所示，R1= Ω；测量R2时选用“×10”欧姆挡，其阻值如下图中指针②所示，R2= Ω。

将某一小量程的电流表改装成大量程的电流表，其中改装后量程较大的是电流表与（填“R1”或“R2”）联（填“串”或“并”）的。

2．（10分）如下图甲为多用电表的示意图，现用它测量一个阻值约为20Ω的电阻，测量步骤如下：（1）调节，使电表指针停在指针对准的“0”刻线（填“电阻”或“电流”）。

（2）将选择开关旋转到“Ω”档的位置。

（填“×1”、“×10”、“×100”或“×1”）（3）将红、黑表笔分别插入“+”、“－”插孔，并将两表笔短接，调节，使电表指针对准的“0”刻线（填“电阻”或“电流”）。

（4）将红、黑表笔分别与待测电阻两端相接触，若电表读如下图乙所示，该电阻的阻值为Ω。

（5）测量完毕，将选择开关旋转到“OFF”位置。

3．（8分）如下图所示是电子拉力计的示意图，金属弹簧右端和滑动触头P固定在一起（弹簧的电阻不计，P与R1之间的摩擦不计）。

定值电阻R0；电阻R1是用均匀电阻丝密绕在瓷管上做成的（类似于滑动变阻器），其长度为10c，阻值R1=300Ω，电电动势E=3V，内阻不计。

想电流表的量程为0~100A。

当拉环不受拉力时，触头P刚好不与电阻R1接触（即电路断开）。

弹簧的劲度系为10000N/。

（1）电路中连入的R0阻值至少应为Ω。

（2）设计中需要将电流表上的电流值改为拉力的值，那么在原电流表的40A处应改为 N。

分析可知，拉力计的刻度是否均匀。

（填写“均匀”或“不均匀”）（3）为了使拉力计的量程增大应采用的措施是（只填写一条）。

4．（6分）某待测电阻R（阻值约20Ω）。

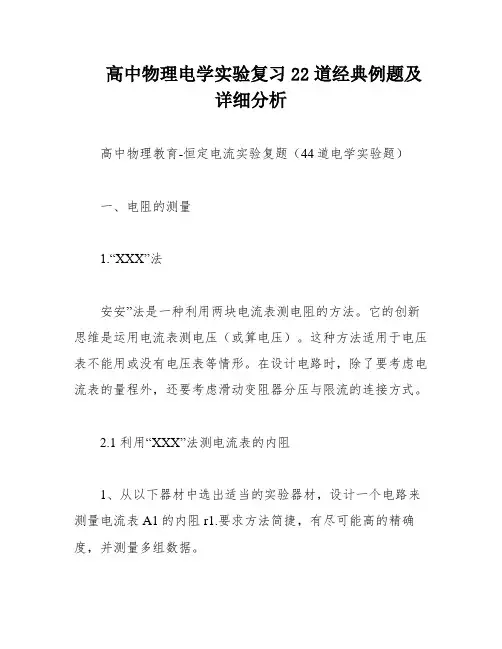

高中物理电学实验复习22道经典例题及详细分析高中物理教育-恒定电流实验复题（44道电学实验题）一、电阻的测量1.“XXX”法安安”法是一种利用两块电流表测电阻的方法。

它的创新思维是运用电流表测电压（或算电压）。

这种方法适用于电压表不能用或没有电压表等情形。

在设计电路时，除了要考虑电流表的量程外，还要考虑滑动变阻器分压与限流的连接方式。

2.1 利用“XXX”法测电流表的内阻1、从以下器材中选出适当的实验器材，设计一个电路来测量电流表A1的内阻r1.要求方法简捷，有尽可能高的精确度，并测量多组数据。

1）画出实验电路图，标明所用器材的代号。

2）若选取测量中的一组数据来计算r1，则所用的表达式为r1= I2r2 / I1，其中I1、I2、r1、r2分别表示通过电流表A1、A2的电流和它们的内阻。

器材（代号）与规格如下：电流表A1，量程10mA，内阻待测（约40Ω）；电流表A2，量程500μA，内阻r2=750Ω；电压表V，量程10V，内阻r2=10kΩ；电阻R1，阻值约为100Ω；滑动变阻器R2，总阻值约50Ω；电池E，电动势1.5V，内阻很小；电键K，导线若干。

分析与解：大多数考生看到此题，第一感觉考虑的就是伏安法，由于没有考虑电表的量程，当然做不正确。

少数考生想到要满足“有尽可能高的精确度”的条件，认为电压U的测定，不能选量程是10V的电压表。

因为电流表两端允许施加的最大电压约为0.4V，因而电压表不能准确测出电流表的两端的电压，但由于缺乏创新精神，想不出其他方法，也做不正确。

只有极少数有“XXX”法新思路的考生才能做正确。

答案：将电流表A2并联在电流表A1的两端，利用电流表测量电压。

要满足“多测几组数据”，滑动变阻器R2采用分压接法。

实验电路如图3所示，其表达式为r1= I2r2 / I1，式中I1、I2、r1、r2分别表示通过电流表A1、A2的电流和它们的内阻。

2.2 利用“XXX”法测定值电阻的阻值2、用以下器材测量一待测电阻的阻值。

电学实验1．电表改装2．欧姆表使用“六点注意”(1)电流的流向：使用欧姆挡时，多用电表内部电池的正极接黑表笔，负极接红表笔，从电源外部看，电流从红表笔流入，从黑表笔流出。

(2)区分“机械调零”和“欧姆调零”：“机械调零”至表盘刻度左侧“0”位置，调节表盘下边的指针定位螺丝；“欧姆调零”至表盘刻度的右侧电阻刻度“0”位置，调节欧姆调零旋钮。

(3)倍率选择：使用欧姆挡测电阻时，表头指针过大或过小均有较大误差，指针偏转角度在13满偏到23满偏之间读数较准确。

(4)换挡需重新进行欧姆调零。

(5)读数之后要乘以倍率得阻值。

(6)电池用久了，电动势变小，内阻变大，使测量结果偏大。

3．测电表内阻常见的7种实验方案4．测电源电动势和内阻的常用方法RU＝－rI＋E 1U＝rE·1R＋1E1I＝1E·R＋rE【对实验的两点说明】(1)任何一种实验方法，一定要紧扣闭合电路欧姆定律E ＝U ＋Ir ，其中最关键的是看电路中如何测量出路端电压U 和电路中的总电流I 。

(2)“化曲为直”思想的应用。

利用图像得出电动势和内阻是常见的方法，当图线不为直线时，往往要变换坐标轴表示的物理量，使图线为直线。

以安阻法为例，可作1I －R 图像；以伏阻法为例，可作1U －1R 或U －UR 图像等，目的是使图像是直线。

故这类问题重点关注图像的斜率、截距的物理意义。

【例1】(2021浙江6月19题)小李在实验室测量一电阻R x 的阻值。

(1)因电表内阻未知，用如图1所示的电路来判定电流表该内接还是外接。

正确连线后，合上开关S ，将滑动变阻器的滑片P 移至合适位置。

单刀双掷开关K 掷到1，电压表的读数U 1＝1.65 V ，电流表的示数如图2所示，其读数I 1＝___________A ；将K 掷到2，电压表和电流表的读数分别为U 2＝1.75 V ，I 2＝0.33 A 。

由此可知应采用电流表___________（填“内”或“外”）接法。

测定电源的电动势和内阻一、实验目的 1．掌握用电压表和电流表测定电源的电动势和内阻的方法；进一步理解闭合电路的欧姆定律．2．掌握用图象法求电动势和内阻的方法． 二、实验原理1．实验依据：闭合电路欧姆定律．2．E 和r 的求解：由U ＝E －Ir 得⎩⎪⎨⎪⎧U 1＝E －I 1rU 2＝E －I 2r ，解得E 、r .3．图象法处理：以路端电压U 为纵轴，干路电流I 为横轴，建系、描点、连线，纵轴截距为电动势E ，直线斜率k 的绝对值为内阻r .三、实验器材电池(被测电源)、电压表、电流表、滑动变阻器、开关、导线、坐标纸、铅笔． 四、实验步骤1．电流表用0.6 A 量程，电压表用3 V 量程，按实验原理图连接好实物电路． 2．把变阻器的滑片移动到使接入电路阻值最大的一端．3．闭合电键，调节变阻器，使电流表有明显示数．记录一组电流表和电压表的示数，用同样方法测量并记录几组I 、U 值，并填入表格中．第1组 第2组 第3组 第4组第5组 第6组U /V I /A4.断开开关，拆除电路，整理好器材．五、数据处理1．列多个方程组求解，再求E 、r 的平均值． 2．用作图法处理数据，如图所示．(1)图线与纵轴交点为E ；(2)图线与横轴交点为I 短＝E r ；(3)图线的斜率表示r ＝⎪⎪⎪⎪⎪⎪ΔU ΔI . 六、误差分析1．偶然误差：(1)电表读数不准引起误差．(2)图象法求E 和r 时作图不准确．2．系统误差：(1)采取电流表内接法，由于电压表分流造成电动势和内阻的测量值均偏小．(2)采取电流表外接法，由于电流表分压，造成内阻的测量值偏大．七、注意事项1．为了使路端电压变化明显，可使用内阻较大的旧电池．2．电流不要过大，应小于0.5 A ，读数要快．每次读数后立即断开电源． 3．要测出不少于6组的(U ，I )数据，且变化范围要大些．4．若U －I 图线纵轴刻度不从零开始，则图线和横轴的交点不再是短路电流，内阻应根据r ＝⎪⎪⎪⎪⎪⎪ΔU ΔI 确定． 5．电流表要内接(因为r 很小)．七、练习巩固1.用如图所示的电路测定一节干电池的电动势和内电阻，除待测电池、电键、导线外，还有下列器材供选用：A．电流表：量程0.6A，内电阻约1Ω B．电压表：量程3V，内电阻约40kΩC．电压表：量程15V，内电阻约60kΩ D．滑动变阻器：0～200Ω，额定电流1AE．滑动变阻器：0～50Ω，额定电流2A（1）为了使测量结果尽量准确，电压表应选用________，滑动变阻器应选用________（均填仪器的字母代号）。

电学实验副标题题号一总分得分一、实验题探究题（本大题共10小题，共90.0分）1.某同学要用“伏安法”测定一个待测电阻R x(阻值约为200Ω)的阻值，实验室提供了如下器材：电池组E(电动势为3V，内阻不计)；电流表A1(量程为0～10mA，内阻约为40Ω～60Ω)；电流表A2(量程为0～500μA，内阻为1000Ω)；滑动变阻器R1(阻值范围为0～20Ω，额定电流为2A)；电阻箱R2(阻值范围为0～9999Ω，额定电流为1A)；开关S，导线若干．请你帮助该同学完成实验中的下述问题(实验中应尽可能的考虑更加准确地测量的阻值)：(1)上述器材中缺少电压表，需选一只电流表将它改装成电压表。

请画出将电流表改装成电压表的电路原理图，并在图中标明所用器材的代号。

(2)请画出测量R1阻值的电路图，并在图中标明各器材的代号．(3)实验中，将电阻箱R2的阻值调为4000Ω，再调节滑动变阻器R1，使两表的示数如图所示，可读出电流表A1的示数是__________mA，电流表A2的示数是_________μA，测得R x的阻值是________Ω．2.某同学要探究一种新材料制成的圆柱体的电阻．步骤如下：(1)用游标为20分度的卡尺测量其长度如图1，由图可知其长度为______mm．(2)用螺旋测微器测量其直径如图2，由图可知其直径为______cm．(3)用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图3，则该电阻的阻值约为______Ω.(4)该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：待测圆柱体电阻R电流表A1(量程0～4mA，内阻约50Ω)电流表A2(量程0～10mA，内阻约30Ω)电压表V1(量程0～3V，内阻约10kΩ)电压表V2(量程0～15V，内阻约25kΩ)直流电源E(电动势4V，内阻不计)滑动变阻器R1(阻值范围0～15Ω，允许通过的最大电流2.0A)滑动变阻器R2(阻值范围0～20kΩ，允许通过的最大电流0.5A)开关S导线若干为使实验误差较小，要求测得多组数据进行分析，请在图4方框中画出测量的电路图，并标明所用器材的代号．3.在“测定金属丝的电阻率”实验中，所用的测量仪器均已校准．待测金属丝接入电路部分的长度约为50cm．(1)用螺旋测微器测量金属丝的直径，某一次测量结果(接近多次测量的平均值)如图1所示，其读数为______mm．(2)用伏安法测金属丝的电阻R x的阻值(约为15Ω)，实验室提供了如下器材：A.电池组E(电动势为3V，内阻约为1Ω)B.电流表A1(量程为0～0.6A，内阻约为0.5Ω)C.电流表A2(量程为0～3A，内阻为0.02Ω)D.电压表V1(量程为0～3V，内阻约为5kΩ)E.电压表V2(量程为0～15V，内阻为15kΩ)F.电阻箱R(阻值范围为0～99.99Ω，额定电流为1A)G.开关S，导线若干为使测量尽可能准确，电流表应选用______，电压表应选用______；(填器材前的字母标号)应采用图2给出的______电路进行测量．(3)根据记录的电阻箱阻值R及对应电流表示数I和电压表示数U，在坐标纸上作I U −1R图象如图2所示，根据图象可得金属丝的电阻R x=______Ω(保留两位有效数字)．(4)根据以上数据估算金属丝的电阻率约为______(填选项前的字母标号)．A.4×10−2Ω⋅mB.4×10−3Ω⋅mC.4×10−6Ω⋅mD.4×10−8Ω⋅m(5)关于本实验的误差，下列说法中正确的是______(填选项前的字母标号)．A.用螺旋测微器测量金属丝的直径时，由于读数引起的误差属于系统误差B.由电流表和电压表内阻引起的误差属于偶然误差C.若将电流表和电压表内阻计算在内，可以消除由测量仪表引起的系统误差D.用IU −1R图象处理数据求金属丝的电阻可以减小偶然误差．4.(一)(1)在“测定金属丝的电阻率”实验中，某同学用用螺旋测微器测得金属丝的直径，其示数D=________mm.游标卡尺测了金属丝长度为L=____cm。
