图纸会审记录表格(定稿)

施工图纸会审记录

工程名称 巴东青龙桥工业园电子工业厂房D栋 共1页 第1页

会审地点 项目部 记录整理人 秦三丰 日期 2016年3月11日

参加人员 建设单位：巴东县厚德开发有限公司

设计单位：湖北建艺风工程设计有限公司

监理单位：湖北合联建设监理有限公司

施工单位：湖北益华工程建设有限责任公司

序号 图 纸 编 号 提出图纸问题 图纸修订意见

1 建施-03 B轴无消防门洞详图 消防门洞平底板下300mm留1M×1M洞口

2 建施-03 配电室无配电沟详图 配电室电沟按0.8m×0.9m施工

3 建施-04 无2-2剖面图 2-2剖面图按建施0-7施工

4 结施-03 B-C/10 DQ4墙顶标高-1.4m与建施-08立面不符 改为墙顶标高-1.7m

5 所有蓝图 蓝图上有手写 手写部分按手写的施工

建设单位：

年 月 日 设计院代表：

年 月 日

监理单位：

年 月 日 施工单位：

年 月 日

1、所有会审图纸均应记录在表内。无意见时，应在“提出图纸问题”、“图纸修订意见”栏内注明“无”。

2、本表一式四份，由施工单位填写、整理并存一份，与会单位会签各存一份。

工程名称 唐山市丰南区港岛中心商业综合体项目 共 页 第 页

会审地点 现场办公室 记录整理人 吴新新 日期 2011年11月24日

序号 图 纸 编 号 提出图纸问题 图纸修订意见

18 结施-68 23A-23A节点高度修改为1560。

19 结施-69 26A-26A节点高度修改为1560。

20 结施-65 AC座四层钢结构连廊结构平面图中，M/7-8轴增加一牛腿节点编号22/68。

21 电梯图与最近抬高500高图不符合。

22 建施 地下室建筑图5-6/A-B轴处房间是否增加两扇进户门。

23 建施 1交A轴 厕所门无标号

图 纸 会 审 记 录

表B3—1 编号：20130713

由施工单位整理、汇总、与各单位会签、经各单位盖章，有关单位各保存一份。 工程名称 江西省武宁县剧院室内二次装饰装修工程 共 页 第1页

地 点 记录整理人 夏镇权 日期 2013年7月13日

参加人员

序号 提 出 图 纸 问 题 图 纸 修 订 意 见

1 检修马道、面光桥、声桥、缺少检修防爆灯

2 舞台区四周墙面缺少详细节点图

3 观众厅看台橡胶地板平面与立面交接处阳角没有收口线，缺少详细节点图

4 橡胶地板与结构层没有设计自流平水泥工艺要求必须做自流平水泥

5 墙立面节点用膨胀螺丝是否力度不够，墙面为空气砌块，是否改为穿墙螺杆，增加埋板

6 乐器库与侧舞台缺少一个门洞

7 1-D2-30节点5与1-D1-13立面图墙面材质不同

8 追光室与空调管道间中间缺少隔墙

9 观众厅现预留门洞高度为2400，与装修图纸标高不一致

10 乐器库往侧台门口墙面比原墙面凸出500，影响墙面完成面，整个墙面往外移动500

技术负责人：

建设单位盖章： 技术负责人：

设计单位盖章： 技术负责人：

监理单位盖章： 技术负责人：

施工单位盖章： 图 纸 会 审 记 录

表B3—1 编号：

由施工单位整理、汇总、与各单位会签、经各单位盖章，有关单位各保存一份。 工程名称 共 页 第2页

地 点 记录整理人 日期

参加人员

序号 提 出 图 纸 问 题 图 纸 修 订 意 见

11

12

技术负责人：

施工图纸会审记录

工程名称 大南五村二标段工程 共1页第1页

会审地点 冶金工业园三楼会议室 记录整理人 王雪峰 日期

参加人员 建设单位：张家港市锦丰城乡开发投资有限公司

设计单位：江苏华电设计院有限公司

监理单位：张家港市华申建设监理有限公司

施工单位：淮安市镇淮建筑有限公司

序号 图纸编号 提出图纸问题 图纸修订意见

1 01建筑设计说明 11.2条：室内装修除公共部位外土建仅作基层，请问基层指哪些工序，是否只做底糙。

2 01建筑设计说明 粉刷用料为混合砂浆与D2节能设计10构造1:3水泥砂浆不符

3 01建筑设计说明 商铺±0.00图纸标注与住宅一致：

请问（1）：如果一致，整个商铺需回填压实超桩顶标高。桩顶标高为—1.45，而现场原土标高为—2.3左右，需回填土1米左右。

（2）：如标高不变，室外为—0.3，比合兴路高1.8米左右。则商铺室外台阶、散水、无障碍坡道需重新设计。

（3）：外墙立面基础承台裸露如何处理

4 1#房结施05 柱砼强度为C25，梁板砼强度为C30.为便于施工，砼强度是否统一C30？

5 地下室砼墙除有抗渗要求外，是否增加抗裂措施

建设单位：

年月日 设计院代表：

年月日 监理单位：

年月日 施工单位：

年月日

1、所有会审图纸均应记录在表内。无意见时，应在“提出图纸问题”、“图纸修订意见”栏内注明“无”。

2、本表一式四份，由施工单位填写、整理并存一份，与会单位会签各存一份。

工程名称 唐山市丰南区港岛中心商业综合体项目 共页第页 会审地点 现场办公室 记录整理人 吴新新 日期 2011年11月24日

序号 图纸编号 提出图纸问题 图纸修订意见

8 结施-33 LT21处北侧增加一结构预留洞，见附图。

9 结施-35 1-R~1-S/21轴BL5a(1)修改为BL5.

10 结施-35 V-W/20-21轴位于LT上口的梁RL4(1)取消。

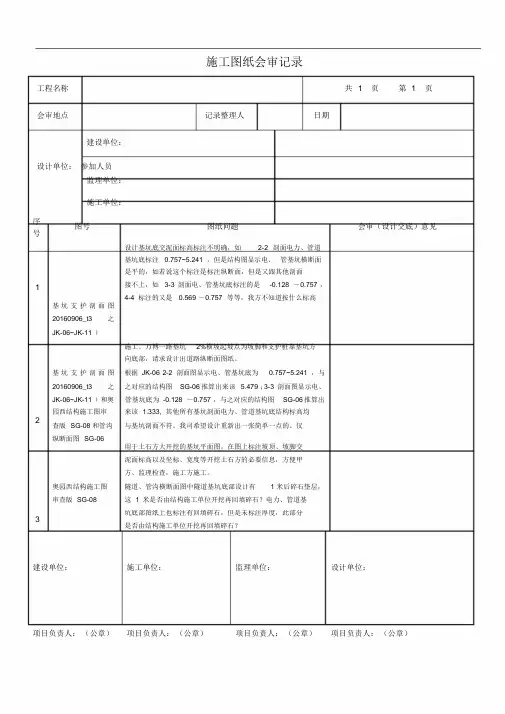

-- -- 施工图纸会审记录

工程名称 共 1 页 第 1 页

会审地点 记录整理人 日期

建设单位：

设计单位： 参加人员

监理单位：

施工单位：

序

号 图号 图纸问题 会审（设计交底）意见

设计基坑底交泥面标高标注不明确，如 2-2 剖面电力、管道

1 基坑底标注 0.757~5.241 ，但是结构图显示电、 管基坑横断面

是平的，如若说这个标注是标注纵断面，但是又跟其他剖面

接不上，如 3-3 剖面电、管基坑底标注的是 -0.128 ～0.757 ，

4-4 标注的又是 0.569 ～0.757 等等，我方不知道按什么标高

基 坑 支 护 剖 面 图

20160906_t3 之

JK-06~JK-11 ）

施工。万博一路基坑 2%横坡起坡点为坡脚和支护桩靠基坑方

向底部，请求设计出道路纵断面图纸。

基 坑 支 护 剖 面 图 根据 JK-06 2-2 剖面图显示电、管基坑底为 0.757~5.241 ，与

20160906_t3 之 之对应的结构图 SG-06推算出来该 5.479 ；3-3 剖面图显示电、

JK-06~JK-11 ）和奥 管基坑底为 -0.128 ～0.757 ，与之对应的结构图 SG-06 推算出

2 园西结构施工图审

查版 SG-08 和管沟 来该 1.333, 其他所有基坑剖面电力、管道基坑底结构标高均

与基坑剖面不符。我司希望设计重新出一张简单一点的、仅

纵断面图 SG-06

用于土石方大开挖的基坑平面图，在图上标注坡顶、坡脚交

泥面标高以及坐标、宽度等开挖土石方的必要信息，方便甲

方、监理检查，施工方施工。

奥园西结构施工图 隧道、管沟横断面图中隧道基坑底部设计有 1 米后碎石垫层，

审查版 SG-08 这 1 米是否由结构施工单位开挖再回填碎石？电力、管道基

3 坑底部图纸上也标注有回填碎石，但是未标注厚度，此部分

是否由结构施工单位开挖再回填碎石？
