熔融盐电解槽
多用于制取低熔点金属，其特点是在高温下运转，并应尽量防止水分进入，避免氢离子在阴极上还原。
例如制取金属钠时，由于钠离子的阴极还原电位很负，还原很困难，必须用不含氢离子的无水熔融盐或熔融的氢氧化物，以免阴极析出氢。
为此电解过程需在高温下进行，例如电解熔融氢氧化钠时为310℃，如其中含有氯化钠成为混合电解质时,电解温度为650℃左右。
电解槽的高温可以通过改变电极间距，将欧姆电压降所消耗的电能转变为热能来达到。
电解熔融氢氧化钠时，槽体可用铁或镍，电解含有氯化物的熔融电解质时常由于原料中不可避免地带入少量水分，会使阳极生成潮湿的氯气，对电解槽的腐蚀作用很强，因此电解熔融氯化物的电解槽，一般用陶瓷或磷酸盐材料，而不受氯气作用的部位可用铁。
熔融盐电解槽中的阴、阳极产物，同样要求妥善隔开，而且应尽快由槽中引出，以免阴极产物金属钠长时间飘浮在电解液表面，会进一步与阳极产物或空气中的氧起作用。
为什么电解食盐水时石墨电极会剥落电解食盐水时石墨电极会剥落，因为在进行电解反应的装置.电解槽由槽体、阳极和阴极组成，多数用隔膜将阳极室和阴极室隔开。
按电解液的不同分为水溶液电解槽、熔融盐电解槽和非水溶液电解槽三类。
当直流电通过电解槽时,在阳极与溶液界面处发生氧化反应,在阴极与溶液界面处发生还原反应，以制取所需产品。
对电解槽结构进行优化设计,合理选择电极和隔膜材料,是提高电流效率、降低槽电压、节省能耗的关键。
电解槽结构采用不同的电解液时，电解槽的结构也有所不同。
水溶液电解槽分有隔膜和无隔膜两类。
一般多用隔膜电解槽。
在氯酸盐生产和水银法生产氯气和烧碱时，采用无隔膜电解槽。
尽量增大单位体积内的电极表面积，可以提高电解槽的生产强度。
因此，现代隔膜电解槽中的电极多为直立式。
电解槽因内部部件材质、结构、安装等不同表现出不同的性能与特点。
例如按电极的连接方式，可分为单极式和复极式两类电解槽(见图)。
单极式电解槽中同极性的电极与直流电源并联连接，电极两面的极性相同，即同时为阳极或同时为阴极。
复极式电解槽两端的电极分别与直流电源的正负极相连，成为阳极或阴极。
电流通过串联的电极流过电解槽时，中间各电极的一面为阳极，另一面为阴极,因此具有双极性。
当电极总面积相同时,复极式电解槽的电流较小，电压较高，所需直流电源的投资比单极式者省。
复极式一般采用压滤机结构形式，比较紧凑。
但易漏电和短路，槽结构和操作管理比单极式复杂。
单极式电解槽截面一般为长方形或方形，圆筒形占地大,空间利用率低,采用较少。
阴、阳两极间距是影响槽电压的重要因素之一。
随极间距增大，槽内欧姆电压降增大，槽电压升高。
尤其是在大电流工作时，这种电压损失更为严重。
现代电解槽采用各种措施以降低极间距，如采用扩散阳极、改性隔膜制成零极距电解槽结构等。
电解液在电解槽内的停留时间，不仅影响设备的生产能力，而且在某些情况下，会影响电解过程的电流效率，如电解法制氯酸钠，由于中间产物次氯酸(HClO)和次氯酸根离子(ClO3)间的化学反应速度非常缓慢，如长时间留在电解槽内，不仅降低电解槽利用率，而且次氯酸根离子会在阳极表面氧化，或在阴极表面还原，降低电流效率。
铝电解槽效应发生短路口放爆的原因1. 引言铝电解槽是铝电解工艺中最重要的设备之一，用于将氧化铝通过电解还原成金属铝。
然而，在铝电解槽运行过程中，偶尔会发生短路口放爆现象，造成严重的安全事故和经济损失。
本文将详细探讨铝电解槽效应发生短路口放爆的原因。
2. 铝电解槽效应简介在铝电解过程中，由于氧化铝的溶解度较低，需要在高温（约950摄氏度）下采用熔融盐（主要是氟化铵和氯化钠）作为电解质。
在这个过程中，会产生一种称为“铝电解槽效应”的现象。
铝电解槽效应是指当阳极表面有不均匀的区域时，该区域上的阳极反应速率将增加，从而导致局部温度升高。
这种温度升高会引起阳极材料（通常是石墨）的膨胀和收缩，进而导致阳极和阴极之间的距离变化。
当距离过小时，就会发生短路现象。
3. 短路口放爆的原因3.1 阴、阳极之间距离不均匀铝电解槽内，阴、阳极之间的距离应该保持均匀。
然而，在实际操作中，由于设备磨损、材料变形等原因，阴、阳极之间的距离可能会出现不均匀的情况。
当某些区域的距离过小时，就会导致局部电流密度增大，进而引起局部温度升高。
这种温度升高可能会引发短路现象。
3.2 阳极表面积异常阴、阳极表面积对铝电解槽效应有着重要影响。
在正常情况下，阳极表面应该保持平整且光滑。
然而，在使用过程中，由于腐蚀、氧化等原因，阳极表面可能会出现异常情况，如凹凸不平或者局部变形等。
这种异常情况会导致电流分布不均匀，并增加某些区域的电流密度，从而引发短路现象。
3.3 阳极材料质量问题阳极材料的质量对铝电解槽效应的发生也有重要影响。
如果阳极材料存在缺陷、杂质等问题，就会降低阳极的导电性能和耐腐蚀性能。
这些问题可能导致局部电流密度异常增大，从而引发短路现象。
3.4 槽电解液浓度异常铝电解槽内的电解液是维持正常工作的关键。
如果电解液中某些组分浓度异常，如氟化铵、氯化钠等含量过高或过低，就会影响电流分布和阳极反应速率。
这种异常情况可能导致某些区域的温度升高，进而引发短路现象。

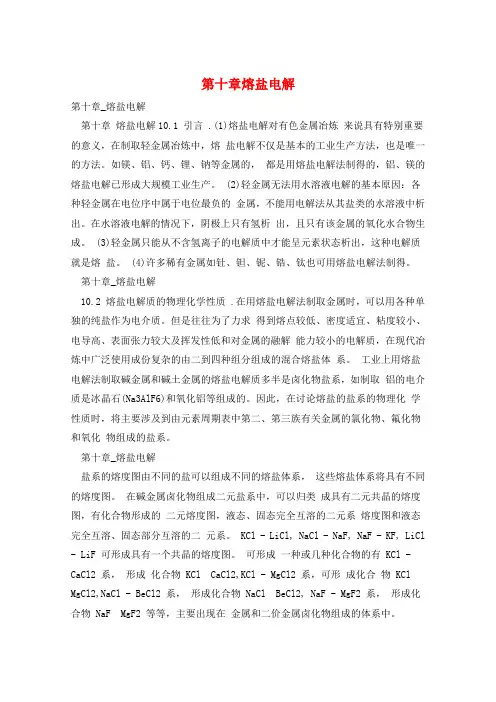

第十章熔盐电解第十章_熔盐电解第十章熔盐电解10.1 引言 .(1)熔盐电解对有色金属冶炼来说具有特别重要的意义，在制取轻金属冶炼中，熔盐电解不仅是基本的工业生产方法，也是唯一的方法。
如镁、铝、钙、锂、钠等金属的，都是用熔盐电解法制得的，铝、镁的熔盐电解已形成大规模工业生产。
(2)轻金属无法用水溶液电解的基本原因：各种轻金属在电位序中属于电位最负的金属，不能用电解法从其盐类的水溶液中析出。
在水溶液电解的情况下，阴极上只有氢析出，且只有该金属的氧化水合物生成。
(3)轻金属只能从不含氢离子的电解质中才能呈元素状态析出，这种电解质就是熔盐。
(4)许多稀有金属如钍、钽、铌、锆、钛也可用熔盐电解法制得。
第十章_熔盐电解10.2 熔盐电解质的物理化学性质 .在用熔盐电解法制取金属时，可以用各种单独的纯盐作为电介质。
但是往往为了力求得到熔点较低、密度适宜、粘度较小、电导高、表面张力较大及挥发性低和对金属的融解能力较小的电解质，在现代冶炼中广泛使用成份复杂的由二到四种组分组成的混合熔盐体系。
工业上用熔盐电解法制取碱金属和碱土金属的熔盐电解质多半是卤化物盐系，如制取铝的电介质是冰晶石(Na3AlF6)和氧化铝等组成的。
因此，在讨论熔盐的盐系的物理化学性质时，将主要涉及到由元素周期表中第二、第三族有关金属的氯化物、氟化物和氧化物组成的盐系。
第十章_熔盐电解盐系的熔度图由不同的盐可以组成不同的熔盐体系，这些熔盐体系将具有不同的熔度图。
在碱金属卤化物组成二元盐系中，可以归类成具有二元共晶的熔度图，有化合物形成的二元熔度图，液态、固态完全互溶的二元系熔度图和液态完全互溶、固态部分互溶的二元系。
KCl - LiCl, NaCl - NaF, NaF - KF, LiCl - LiF 可形成具有一个共晶的熔度图。
可形成一种或几种化合物的有 KCl - CaCl2 系，形成化合物 KCl CaCl2,KCl - MgCl2 系，可形成化合物 KCl MgCl2,NaCl - BeCl2 系，形成化合物 NaCl BeCl2, NaF - MgF2 系，形成化合物 NaF MgF2 等等，主要出现在金属和二价金属卤化物组成的体系中。
