初中物理：透镜作图题

1、光学类例1 （浦东新区2006）根据平面镜成像特点，在图5－1中画出物体AB在平面镜MN中的像A'B'。

解析：平面镜类的作图要注意：

①成像特点：物成虚像很好看，关于镜面对称站，作图虚实要分清，箭头别忘加其中。

②物点是所有入射光线的“发光点”；像点看作是所有反射光线的“收光点”（因所有反射光线反向延长都

经过像点）。

例2 （06河北） 如图5－2所示，是一条经水面反射后的光线。请在图中画出其入射光线及与人射光线对应

的折射光线的大致方向。

解析：作光的反（折）射光路图应明确：

①法线是反（折）射光线和入射光线之间的分界线；它还是入（反或折）射角确定的唯一标准。

②光的折射特点：直射不变斜射变，空气入水靠法线；光路可逆真奇妙，水进空气好知道；折角随着入角

变，千万别忘作法线。

例3 （乐山市2006）在图5－3中完成透镜的光路图．

解析：透镜类的作图要了解：平行于主光轴的光线经凸透镜后会聚，过异侧的焦点；经凹透镜后发散，反向延长过同侧的焦点。利用光路的可逆性分析上述光线得出：从焦点发出的光线过凸透镜后平行于主光轴；射

向凹透镜另一侧焦点的光线（也可看作过焦点）过凹透镜后与主光轴平行。不管是凸透镜还是凹透镜，过光

心的光线，方向都不变。

可记作：凸镜会聚凹镜散，特别记住三条线；平行主轴过焦点，凸镜异侧凹镜反；光路可逆别忘掉，过焦光线能知道；光心个性真算靓，光线穿过不变向。

2、电学类

例4 （2006临沂市）图5－4韩宇同学想利用爸爸汽车上换下来的蓄电池制作一个小照明灯，手头上有3．8V

的小灯泡和三只不同阻值的电阻(其阻值分别为A．2Ω；B．8Ω；C．16Ω)、开关及部分导线，他又从学校实

验室借来了电压表和一只最大阻值为20Ω的滑动变阻器，测量得知蓄电池的电压为6V。

(1)请你帮助韩宇同学设计一个能够使小灯泡正常发光的电路，并用电压表测量灯泡两端的电压，将所设计

的电路图画在框内。

(2)用笔画线代替导线，连接实物图。

(3)韩宇同学接通电路并调节滑动变阻器的阻值，发现小灯泡正常发光时滑动变阻器的电阻丝接入电路的部

初中物理透镜作图

学校：___________姓名：___________班级：___________考号：___________

一、作图题

1、如下图所示，F是凹透镜的焦点，请画出光线AO的折射光线和BC的入射光线。

2、画出下图中入射光线经凸透镜和凹透镜折射后的光线。

3、如图所示，把小灯泡放在凸透镜的焦点上，请画出从小灯泡发出的两条光线经凸透镜折射后的光线。

4、请在图中画出两条入射光线经过凸透镜后的折射光线。

5、画出光线经透镜后的折射光线.

6、如图所示，画出光线通过透镜后的光路图。

7、在图中作出相应的入射光线。

8、如图所示，S是光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。请你画出：（1）光源S的位置；（2）经过凸透镜的折射光线。

9、如图所示，AB为遮光板，S是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F，请画出光路图。

10、如图所示，请补充光线使光路完整。

11、用一条光线照射凸透镜，折射光线α恰好经过凸透镜另一侧焦点。然后经水平地面上的平面镜反射，在墙壁上形成一个光点A。请在图中画出：

（1）α的入射光线；

（2）光点A的位置；

（3）标出反射角度数。

12、如图,点光源S位于凸透镜一侧.在图中画出S发出的两条光线通过凸透镜后的折射光线.

13、防盗门上的“猫眼”相当于一个薄凹透镜，人透过“猫眼”可以看到室外的景象。如图为其简化原理图，请通过光路作图说明人眼在室内A点所能看到室外景象的范围。

14、如图所示，请画出由烛焰上的S点发出的两条光线经过凸透镜后的折射光线，并画出发光点S的像S（F是凸透镜的焦点，O是凸透镜的光心，光线SP平行于主光轴）。

15、如图所示是凹透镜，请在图中画出折射光线；

16、如下图所示，凸透镜的主光轴与平静水面重合，F为焦点，点光源S发出一束光，请画出在水面处的反射光线以及其经凸透镜后的光线。

太奇教育深圳分校宝安校区

《透镜及其应用》单元测试题

一、填空题（每题2分，共30分）

1．要想利用凸透镜使小灯泡发出的光线变成平行光，应该把小灯泡放在凸透镜的____上.

2．关于凸透镜的三条特殊光线是，通过光心的光线传播方向____；平行主光轴的光线经透镜折射后____焦点；通过焦点的光线经透镜折射后____主光轴.

3．物体到凸透镜的距离大于2倍焦距时，成____、____的____像，根据这个道理制成了____.

4．在做凸透镜成像的实验时，当蜡烛距离凸透镜36 cm时，像成在距凸透镜20 cm另一侧的光屏上，看到的是____、____的____像，所用凸透镜的焦距____（填“大于”“等于”或“小于”）18 cm.

5．照相机的镜头相当于一个____镜，被拍摄的物体应在距镜头____的位置，在相当于____的胶片上得到____的____的____像.

6．照相机用光圈控制____的光的多少，某人拍摄明亮的物体之后又去拍摄暗淡的物体，光圈应适当____（填“开大”或“缩小”）

7．在研究凸透镜成缩小实像的实验中，需要的主要器材有刻度尺、蜡烛、凸透镜和____其中要求____在同一高度，同一直线上.

8．当物体在凸透镜的两倍焦距以外并向透镜移动时（不超过2倍焦距），像离透镜的距离将____，像的大小将____，且成的像是____像.

9．把物体置于凸透镜主光轴上距透镜40 cm，透镜的焦距为15 cm，则物体通过透镜成的像是____立____的____像.若将物体向透镜方向移动了15 cm，则物体的像将向____方向移动，同时像变为____立____的____像.

10．幻灯机的幻灯片要____插在____透镜的后面比焦点略远些的地方，这时银幕上的像的性质是____、____的____像.

11．幻灯机和电影放映机的镜头是____镜，物体应放在____，像在____，像的性质是____.若要使银幕画面更大些，幻灯机与电影机应离银幕____些.

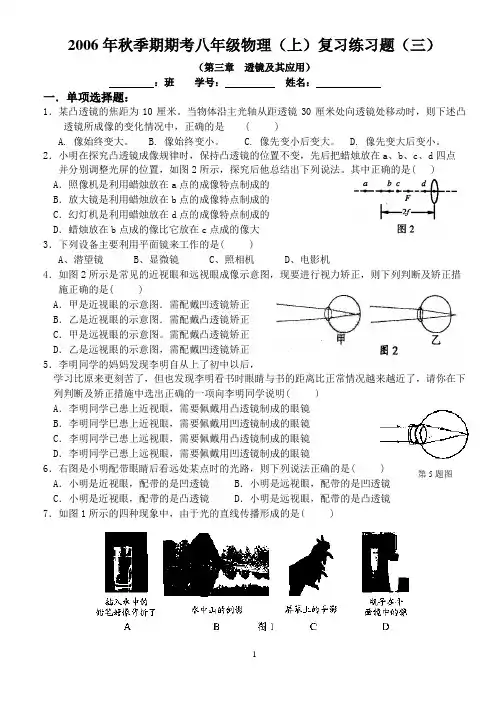

1 第5题图 2006年秋季期期考八年级物理（上）复习练习题（三）

（第三章 透镜及其应用）

：班 学号： 姓名：

一．单项选择题：

1．某凸透镜的焦距为10厘米。当物体沿主光轴从距透镜30厘米处向透镜处移动时，则下述凸透镜所成像的变化情况中，正确的是 ( )

A. 像始终变大。 B. 像始终变小。 C. 像先变小后变大。 D. 像先变大后变小。

2．小明在探究凸透镜成像规律时，保持凸透镜的位置不变，先后把蜡烛放在a、b、c、d四点

并分别调整光屏的位置，如图2所示，探究后他总结出下列说法。其中正确的是( )

A．照像机是利用蜡烛放在a点的成像特点制成的

B．放大镜是利用蜡烛放在b点的成像特点制成的

C．幻灯机是利用蜡烛放在d点的成像特点制成的

D．蜡烛放在b点成的像比它放在c点成的像大

3．下列设备主要利用平面镜来工作的是( )

A、潜望镜 B、显微镜 C、照相机 D、电影机

4．如图2所示是常见的近视眼和远视眼成像示意图，现要进行视力矫正，则下列判断及矫正措

施正确的是( )

A．甲是近视眼的示意图．需配戴凹透镜矫正

B．乙是近视眼的示意图．需配戴凸透镜矫正

C．甲是远视眼的示意图。需配戴凸透镜矫正

D．乙是远视眼的示意图，需配戴凹透镜矫正

5．李明同学的妈妈发现李明自从上了初中以后，

学习比原来更刻苦了，但也发现李明看书时眼睛与书的距离比正常情况越来越近了，请你在下

列判断及矫正措施中选出正确的一项向李明同学说明( )

A．李明同学已患上近视眼，需要佩戴用凸透镜制成的眼镜

B．李明同学巳患上近视眼，需要佩戴用凹透镜制成的眼镜

C．李明同学已患上远视眼，需要佩戴用凸透镜制成的眼镜

D．李明同学已患上远视眼，需要佩戴用凹透镜制成的眼镜
