试井技术简介

简析试井技术的现状及其新技术的应用

1 概述

石油勘探评价、油气藏描述和编制油气田开发方案等都离不开试井技术，同时试井技术能够加速油气田勘探开发以及油气田动态监测，是提高经济效益的重要技术手段。井下控制与测量技术的进展，高分辨率压力计、功能强大的计算机及日益成熟的解释和模拟技术也对试井技术的巨大变革发挥了重要作用。试井理论的发展与计算机应用技术的完美结合，已使试井分析方法成为一套比较完善的现代试井分析方法——图版拟合解释法。随着试井技术应用的发展，其在油气藏勘探开发中的重要地位将无可替代。

数值试井技术在众多试井技术中是一种全新解释技术。相对于其他的试井技术，具有描述范围大、假设条件少的优点。尤其是在处理多相流、复杂边界和非均质油气藏等复杂性试井方面具有较大的优势。

2 当今试井技术的现状

试井技术需要通过多种手段对油气藏地质、测井、岩心分析、流体物性等分析描述，油气藏模型由试井测试、解释和分析技术确定，油气藏损害的评价和损害机理则通过对地质结构和流动参数分析确定，得到有效的完井

方法。

常规的试井解释方法无法对复杂、多变的非均质油气藏以及多相流的试井问题进行解释和分析，由于渗流方程高度非线性，只能采用数值解法，故称其为数值试井。数值试井的分析内容包括4个部分，分别是空间离散、产量描述、具体问题的一般规律和参数拟合。

目前支持数值试井技术的软件已经有很多，并且已由单纯的理论研究转变到了商业化的应用阶段，近年来数值试井软件均推出数值试井模块，此模块将传统的油气井动态分析内容加入其中。与普通试井技术相比，数值试井建立的储层形态、参数分布地质模型与实际更加贴近，并且可将多井生产的影响考虑在内。因此，它在储层描述与气藏开发动态预测方面具有更大的实用价值。如今国内外比较先进的数值试井软件有很多，如Kappa公司的Saphir软件、EPS公司的PanSystem软件、Schlumberger公司的Welltest200软件等。 3 常规试井方法和数值试井方法的对比

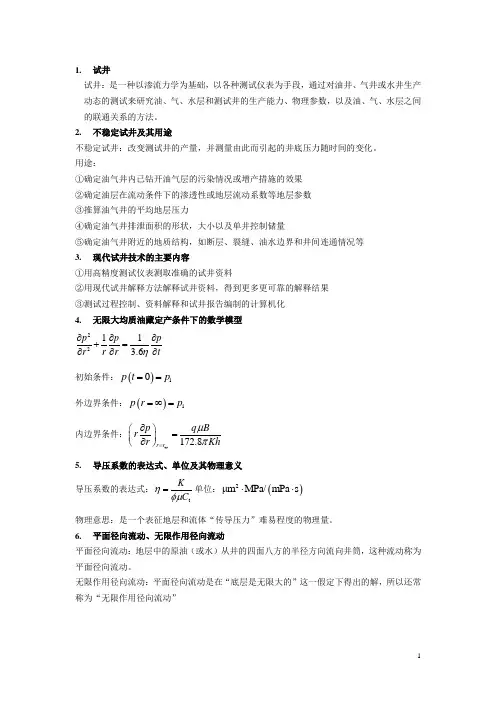

1 1. 试井

试井：是一种以渗流力学为基础，以各种测试仪表为手段，通过对油井、气井或水井生产动态的测试来研究油、气、水层和测试井的生产能力、物理参数，以及油、气、水层之间的联通关系的方法。

2. 不稳定试井及其用途

不稳定试井：改变测试井的产量，并测量由此而引起的井底压力随时间的变化。

用途：

①确定油气井内已钻开油气层的污染情况或增产措施的效果

②确定油层在流动条件下的渗透性或地层流动系数等地层参数

③推算油气井的平均地层压力

④确定油气井排泄面积的形状，大小以及单井控制储量

⑤确定油气井附近的地质结构，如断层、裂缝、油水边界和井间连通情况等

3. 现代试井技术的主要内容

①用高精度测试仪表测取准确的试井资料

②用现代试井解释方法解释试井资料，得到更多更可靠的解释结果

③测试过程控制、资料解释和试井报告编制的计算机化

4. 无限大均质油藏定产条件下的数学模型

22113.6ppprrrt

初始条件：i0ptp

外边界条件：iprp

内边界条件：w172.8rrpqBrrKh

5. 导压系数的表达式、单位及其物理意义

导压系数的表达式：tKC单位：2μmMPa/mPas

物理意思：是一个表征地层和流体“传导压力”难易程度的物理量。

6. 平面径向流动、无限作用径向流动

平面径向流动：地层中的原油（或水）从井的四面八方的半径方向流向井筒，这种流动称为平面径向流动。

无限作用径向流动：平面径向流动是在“底层是无限大的”这一假定下得出的解，所以还常称为“无限作用径向流动”

2 7. 无限大地层定产条件下地层压力分布公式，符号含义及其单位

2ii,E345.614.4qBrprtpKht（其中tKC）

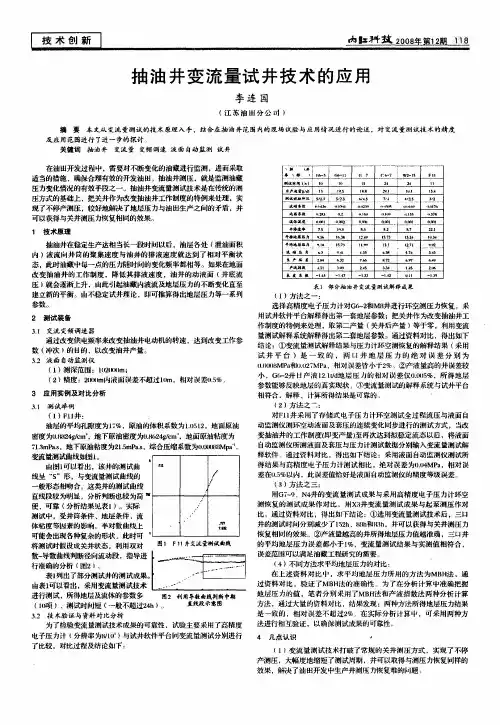

技术创新　缸　斗ｊ．吏２００８年第１　２期１ｌ１８　

抽油井变流量试井技术的应用　

李连国　

（江苏油田分公一Ｊ）　

摘要本文从变流量测试的技术原理入手，结合在抽油井范围内的现场试验与应用情况进行的论述，对变流量测试技术的精度　及应用范围进行了进一步的探讨　

关键词抽油井变流量变频调速液面自动监测试井　

在油出开发过程中，需要对不断变化的油藏进行监测，进而采取　

适当的措施，确保合理有效的开发油田。抽油井测压，就是监测油藏　压力变化情况的有效手段之一　抽油井变流量测试技术是在传统的测　压方式的基础上，把关井作为改变抽油井工作制度的特例来处理，实　

现了不停产洌Ｉ压，较好地解决了地层压力与油田生产之ｆＨＪ的矛盾，并　可以获得与关井澳４压力恢复相同的效果。　

１技术原理　

抽油井在稳定生产达相当长一段时『ＨＪ以后．油层各处（泄油面积　

内）液流向井简的聚集速度与油井的排液速度就达到了相对平衡状　态，此时油藏中每一点的压力随时『日Ｊ的变化频率都相等。如果在地面　

改变抽油井的工作制度，降低其排液速度，油井的动液面（井底流　压）就会逐渐上升，由此引起油藏内液流及地层压力的不断变化直至　

建立新的平衡。由不稳定试井理沦，即可推算得出地层压力等一系列　参数。　

２测试装备　

３．１交流变频调速器　通过改变供电频率来改变抽油井电动机的转速，达到改变工作参　数（冲次）的目的，以改变油井产量。　３．２液面自动监测仪　（１）测深范嘲：１０２（ＨＨｌｍ；　（２）精度：２（ＸＸ）ｍ内液面误差不超过ｌＯｍ，相对　差０．５％，　

３应用实例及对比分析　

３．Ｉ测试举例　（１）ＦＩＩ井：　油层的平均孔隙度为１７％，原油的体积系数为ＬＯＳｌ２，地面原油　

密度为０．ｔｔ８２４ｇ／ｚｍ　，地下原油密度为０．８６２４ｇ／ｃｍ’，地面原油粘度为　

７１．３ｍＰａ　地下原油粘度为２１．５ｍＰａ　综合压缩系数为０．Ｏ（Ｋ￣ｑＳＭｐａ－　

变流量测ｉ式曲线如Ｉ奎Ｉｌ。　．　由图ｌ可以看出，该井的测试曲　线呈“ｓ”形，与变流量测试曲线的　

水平井测井工具

第一章水平井测井技术运行的原因

第一节水平井测井技术的发展过程

最初的水平井测井工具是1981(或1982)年设计出来的，目的就是用来帮助客户获得由于不良井眼影响、常规测井无法实现的油井地层信息。当时就是把一套标准的测井组—DLL/CNL/CDL/GR（双感应仪/补偿中子仪/补偿密度仪/自然伽瑪仪）装入用类似套管的材料制成的保护套内，用钻杆把这些保护套工具送到目的层，并拖动保护套使其穿过目的层从而达到测井的目的。采用这种工具和方法，能够解决诸如桥塞、井壁岩石突出及膨胀的粘土矿物等导致的测井仪不能靠重力到达井底的问题。

随着客户对水平井测井技术的熟习和认可成度的增加，他们要求得到更多的服务。从而使得当初的保护套式水平井测井技术逐渐演化成为目前使用最普遍的非保护套式（或称湿接头式）水平井测井技术。这种湿连接式水平井测井技术可使用常规电缆测井中使用的任何仪器。目前，几乎所有的水平井测井都采用湿连接头式。

随着近年来钻井定向技术的提高，水平井测井技术通常应用于大位移井或水平井的施工。由于钻井和泥浆系统工艺的提高，保护套式工具的运用已大大减少。

然而，水平井测井并不是简单地把测井仪连到钻杆的末

端再把它们下到井里，而是解决了许许多多的难题：  测井电缆必须给仪器供电并把地层信息返回到地面系统。

 钻杆沿下井壁推送仪器，使下井仪在井眼中不易居中。

 钻杆使仪器串不像电缆测井时那样容易旋转，这将导致极板有时不能紧贴井壁。

 钻杆可轻易地压坏或弄弯下井仪。

 深度如何控制。

 钻机必须能随时循环泥浆。

 如果出现紧急情况，如井喷，电缆必须能够提出来，便于井队处理事故。

第二节大斜度测井系统的概括——它是如何工作的

仪器串由过渡短节连接到钻杆，用钻杆把仪器输送到测量井段顶部。然后，仪器到达这里电缆通过接头连接仪器。接头是用钻井液制成的，因此这种连接成为“湿连接”或者“湿接”。

测井电缆由旁通短节侧孔进入钻杆内腔。旁通短节以下的电缆在钻杆里边，旁通短节以上的电缆在钻杆外面。测井电缆不应该在钻杆旁而应该在裸眼和石里，旁通短节决不能离开套管。
