10kv耐压试验标准
10kV电缆耐压试验标准主要包括以下几点：
1. 10kV电缆直流耐压试验：电压为40kV，试验时间为1分钟。此试验用于检验电缆的绝缘强度。
2. 交流工频耐压试验：电压为额定电压的2.5倍，试验时间为1分钟。这是一种破坏性试验，用于评估设备在正常运行电压下的绝缘性能。
3. 不同类型设备的耐压试验时间：
- 以瓷和液体为主要绝缘的设备：1分钟。
- 以有机固体为主要绝缘的设备：5分钟。
- 电压互感器：3分钟。
- 油浸电力电缆：10分钟。
4. 交流耐压试验是鉴定电力设备绝缘强度最有效和最直接的方法，是预防性试验的一项重要内容。
5. 交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，有利于保证电力设备的安全运行。
在实际操作中，还需根据具体设备和电缆的参数、类型以及使用环境等因素，遵循相应的试验规程和标准进行耐压试验。同时，在进行试验时，需确保试验设备、试验环境和安全措施符合相关规定，以确保试验的有效性和安全性。
序号
名
称
单位数量单价价格备 注
110KV验电器支232.6065.20
2绝缘拉杆支046.000.00
3绝缘靴双340.00120.00
4绝缘手套付340.00120.00
510KV干式
变压器试验台03,043.81
610KV高压柜
综合试验面0400.00
710KV高压柜
开关试验面0408.00
810KV油浸
变压器试验台0780.00
910KV高压柜
架构试验路0550.90
1010KV电力
电缆试验条0997.00
1110KV高压
母线试验段0505.84
1210KV PT&CT
试验个0150.00
13氧化锌
避雷器试验组0494.70
14阀型避
雷器试验组0222.00
15变压器清检台0443.70
16高压柜清检面0295.80
17低压柜清扫面0227.00
18施工台班台班0400.00
19小计0
20路04,000.000.00微机
21路01,500.000.00定时限
22 305.2 0
审核：制表：绝缘摇测、交流耐压
试验
1、过流动作值调试2、过流返回值调试3、速断动作值调试4、过流动作时间调试5、速断动作时间调试6、零序动作值调试7、零序返回值调试8、零序动作时间调试工程名称：大成大厦
绝缘电阻，工频放电
清扫，检查，紧固耐压试验
耐压试验
耐压试验
清扫，检查，紧固绝缘遥测、耐压试验、直流电组、局部放电量测量
绝缘摇测、交流耐压
试验
绝缘摇测、交流耐压
试验
绝缘摇测、泄漏电流
试验
清扫，检查，紧固
上述费用预算不包括因试验不合格及维修、抢修而发生的设备、材料等相关费用总计
依据北京市电力公司《北京供电实业开发总公司企业收费标准》编制继电保护自动装置综合调试绝缘摇测、直流耐压
试验绝缘摇测、交流耐压

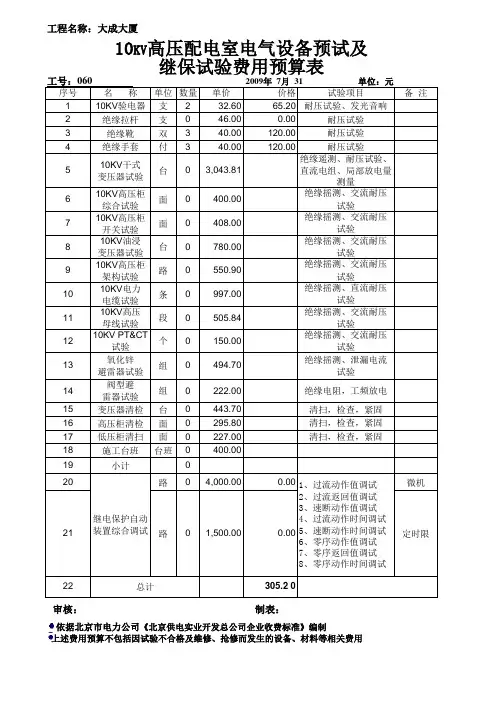

试验10KV高压配电室电气设备预试及
继保试验费用预算表
绝缘摇测、交流耐压
试验试验项目工号：060 2009年 7月 31 单位：元
耐压试验、发光音响
绝缘摇测、交流耐压
试验
10千伏高压母线试验项目和标准
高压母线是电力系统中的重要组成部分，用于输送电能。为了确保高压母线的安全运行，需要进行试验项目和遵循相关标准。下面将介绍一些常见的10千伏高压母线试验项目和标准。
1.绝缘电阻测试：绝缘电阻测试是检测高压母线的绝缘性能的一种试验方法。该试验通常使用绝缘电阻表进行，其目的是检测高压母线与大地之间的绝缘电阻是否符合要求。按照标准要求，高压母线的绝缘电阻应该大于10兆欧姆。
2.介质损耗测试：介质损耗测试是评估高压母线绝缘材料性能的一种试验方法。该试验通常使用介质损耗测试仪进行，其目的是测试绝缘材料在电场作用下的能量损耗情况。按照标准要求，高压母线的介质损耗应该小于0.004。
3.交流耐压测试：交流耐压测试是评估高压母线抗击穿性能的一种试验方法。该试验通常使用交流耐压试验设备进行，其目的是检测高压母线在给定电压下是否能够承受电压的冲击而不发生击穿。按照标准要求，高压母线应该能够承受1分钟的交流耐压测试，无击穿现象。
4.直流耐压测试：直流耐压测试是评估高压母线抗击穿性能的一种试验方法。该试验通常使用直流耐压试验设备进行，其目的是检测高压母线在给定电压下是否能够承受电压的冲击而不发生击穿。按照标准要求，高压母线应该能够承受15分钟的直流耐压测试，无击穿现象。
5.雷电冲击试验：雷电冲击试验是评估高压母线抗雷击性能的一种试验方法。该试验通常使用雷电冲击测试装置进行，其目的是检测高压母线在雷电冲击下是否能够正常运行。按照标准要求，高压母线应该能够承受5次雷电冲击测试，无故障发生。
以上是一些常见的10千伏高压母线试验项目和标准，这些试验项目和标准的制定和执行，有助于确保高压母线的安全运行，保障电力系统的正常供电。在进行试验时，应严格按照相关标准进行操作，确保测试结果的准确性和可靠性。同时，还需要定期对高压母线进行检测和维护，以保持其良好的工作状态。只有这样，才能确保高压母线的安全可靠运行，为电力系统的运行提供良好的保障。

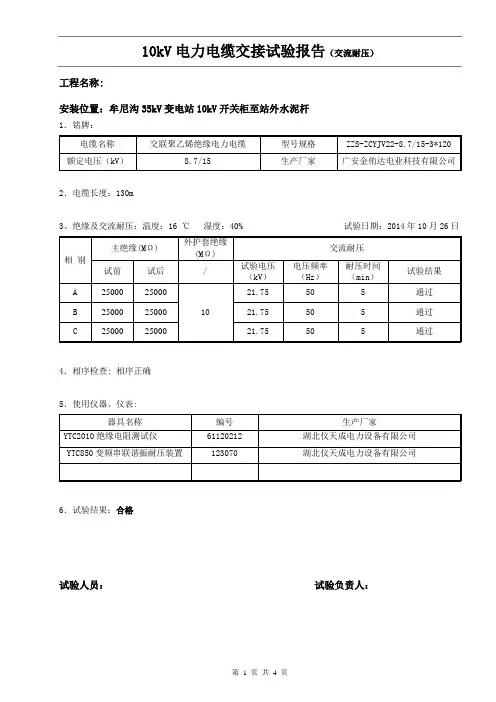

10kV电力电缆交接试验报告（交流耐压）
第 1 页 共 4 页 工程名称:
安装位置：牟尼沟35kV变电站10kV开关柜至站外水泥杆
1．铭牌：
电缆名称 交联聚乙烯绝缘电力电缆 型号规格 ZZS-ZCYJV22-8.7/15-3*120
额定电压（kV） 8.7/15 生产厂家 广安金侑达电业科技有限公司
2．电缆长度：130m
3、绝缘及交流耐压：温度：16 ℃ 湿度：40% 试验日期：2014年10月26日
相 别 主绝缘(MΩ) 外护套绝缘(MΩ) 交流耐压
试前 试后 / 试验电压（kV） 电压频率（Hz） 耐压时间（min） 试验结果
A 25000 25000
10 21.75 50 5 通过
B 25000 25000 21.75 50 5 通过
C 25000 25000 21.75 50 5 通过
4．相序检查: 相序正确
5．使用仪器、仪表:
器具名称 编号 生产厂家
YTC2010绝缘电阻测试仪 61120212 湖北仪天成电力设备有限公司
YTC850变频串联谐振耐压装置 123070 湖北仪天成电力设备有限公司
6．试验结果：合格
试验人员： 试验负责人：
10kV电力电缆交接试验报告（交流耐压）
第 2 页 共 4 页 工程名称:
安装位置：牟尼沟35kV变电站10kV开关柜至站外水泥杆
1．铭牌：
电缆名称 交联聚乙烯绝缘电力电缆 型号规格 ZZS-ZCYJV22-8.7/15-3*120
额定电压（kV） 8.7/15 生产厂家 广安金侑达电业科技有限公司
2．电缆长度：135m
3、绝缘及交流耐压：温度：16 ℃ 湿度：40% 试验日期：2014年10月26日

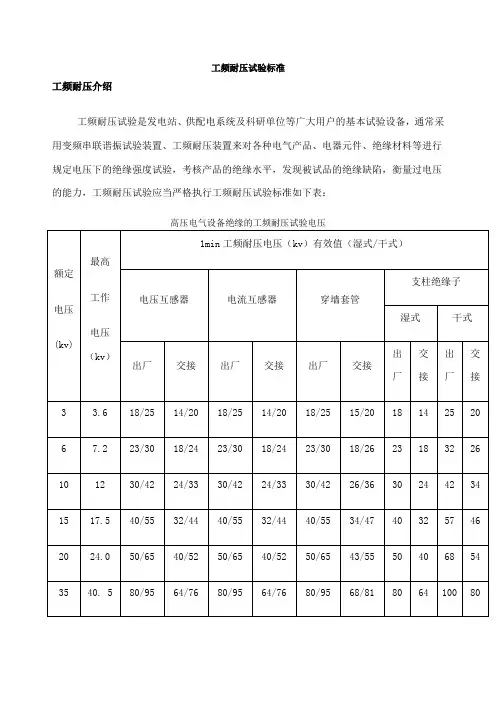

工频耐压试验标准
工频耐压介绍
工频耐压试验是发电站、供配电系统及科研单位等广大用户的基本试验设备，通常采用变频串联谐振试验装置、工频耐压装置来对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力，工频耐压试验应当严格执行工频耐压试验标准如下表：
高压电气设备绝缘的工频耐压试验电压
额定
电压
(kv) 最高
工作
电压（kv） 1min工频耐压电压（kv）有效值（湿式/干式）
电压互感器 电流互感器 穿墙套管 支柱绝缘子
湿式 干式
出厂 交接 出厂 交接 出厂 交接 出厂 交接 出厂 交接
3 3.6 18/25 14/20 18/25 14/20 18/25 15/20 18 14 25 20
6 7.2 23/30 18/24 23/30 18/24 23/30 18/26 23 18 32 26
10 12 30/42 24/33 30/42 24/33 30/42 26/36 30 24 42 34
15 17.5 40/55 32/44 40/55 32/44 40/55 34/47 40 32 57 46
20 24.0 50/65 40/52 50/65 40/52 50/65 43/55 50 40 68 54
35 40. 5 80/95 64/76 80/95 64/76 80/95 68/81 80 64 100 80 66 72.5 140
160 112
120 140
160 112
120 140
160 119
136 140
160 112
128 165
185 132
148
110 126 185/200 148/160 185/200 148/160 185/200 160/184 185 148 265 212
220 252 360 288 360 288 360 306 360 288 450 360
