电路图是电气工程师的基本技能,电路图和配电图上的元器件都是用字母和编码符号来表达的,所以在电路图中,或者在分析电路图的时候,都要对它们的符号有一定的了解。
所以,记住每一条线路的含义,都是至关重要的。
只要我们把每一种电子元件的符号和电学特性都记得清清楚楚,就可以对其进行分析,并加以解决。
以下是一些常见的电气符号!小伙伴们抓紧学起来吧!
图片有点长,可以放大看噢!#自动化控制##PLC##电工交流圈#。
电气图纸符号大全
电气图纸符号是电气工程中非常重要的一部分,它们是电气工程师在进行设计、施工和维护工作时必须要熟练掌握的内容。
本文将为大家详细介绍电气图纸符号的各种类型和用途,希望能够对大家有所帮助。
首先,我们来介绍电气图纸符号的分类。
按照其用途和表示的对象,电气图纸
符号可以分为线路图符号、元件图符号和控制图符号三大类。
线路图符号用于表示电气设备之间的连接关系,包括导线、电缆、开关、插座等;元件图符号用于表示电气设备的具体元件,如电动机、变压器、开关、保护器等;控制图符号用于表示控制设备和控制元件,如按钮、继电器、计时器等。
其次,我们来详细介绍一些常见的电气图纸符号。
首先是导线和电缆的符号,
一般用实线表示导线,虚线表示电缆;其次是开关和插座的符号,开关的符号一般为一个加粗的横线,插座的符号一般为一个加粗的竖线;再次是电动机和变压器的符号,电动机的符号一般为一个圆圈加上一个“M”,变压器的符号一般为一个圆圈加上一个“T”;最后是按钮和继电器的符号,按钮的符号一般为一个实心的圆圈,继电器的符号一般为一个带箭头的矩形。
除了以上介绍的符号外,还有许多其他类型的电气图纸符号,如保护器、计时器、指示灯等,它们在电气工程中起着非常重要的作用。
最后,我们要强调的是,掌握电气图纸符号对于电气工程师来说是非常重要的。
只有熟练掌握各种符号的含义和用法,才能够准确地理解和绘制电气图纸,确保电气设备的正常运行和安全使用。
总之,电气图纸符号是电气工程中不可或缺的一部分,它们对于电气工程师来
说具有非常重要的意义。
希望本文对大家有所帮助,能够更好地理解和应用电气图纸符号。

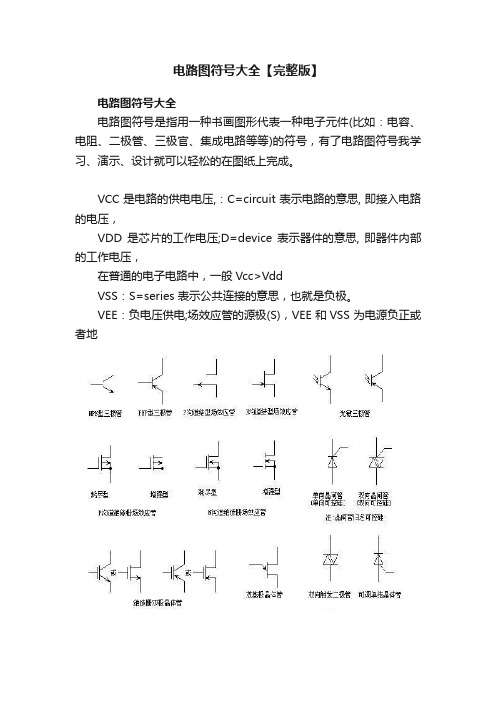

电路图符号大全【完整版】电路图符号大全电路图符号是指用一种书画图形代表一种电子元件(比如:电容、电阻、二极管、三极官、集成电路等等)的符号,有了电路图符号我学习、演示、设计就可以轻松的在图纸上完成。
VCC 是电路的供电电压,:C=circuit 表示电路的意思, 即接入电路的电压,VDD 是芯片的工作电压;D=device 表示器件的意思, 即器件内部的工作电压,在普通的电子电路中,一般Vcc>VddVSS:S=series 表示公共连接的意思,也就是负极。
VEE:负电压供电;场效应管的源极(S),VEE 和VSS 为电源负正或者地电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预告音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE光电池,热电传感器B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM 发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV电加热器加热元件EE 感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC。
电气图纸符号表示大全电气图纸是电气工程中非常重要的一部分,用于将电气设备及其连接关系以图像的形式表达出来。
而图纸中的符号,则是一种标准化的图形化表示方法,用于表示各种电气元件、设备和电路的特性及其连接方式。
了解和掌握电气图纸中的符号表示对于电气工程师和技术人员来说至关重要。
本文将为您介绍一些常见的电气图纸符号表示,方便您在实际工作中的应用。
一、电源符号1. 直流电源:表示为一条长直线,两端有加号和减号标识。
2. 交流电源:表示为一个波浪线,其中带有峰和谷。
3. 电池:表示为两条平行的线,下面有一个短的垂直线。
二、开关符号1. 单刀单掷开关:表示为一个连接着直线的弯曲箭头。
2. 双刀双掷开关:由两个单刀开关并排而成,中间有一个连接着的直线。
3. 开关按钮:表示为一个长方形中央有一个小圆点,表示按下按钮时闭合。
三、保护装置符号1. 保险丝:表示为一条细线,中间有一个融化的部分。
2. 断路器:表示为一个中间有一个带有刀片开关的圆圈。
3. 接地符号:表示为一个倒三角形,倒三角形内有一条水平线代表大地。
四、传感器符号1. 温度传感器:表示为一个弯曲的弧线,上面有一个带有"T"字母的小圆点。
2. 压力传感器:表示为一个弯曲的弧线,上面有一个带有"P"字母的小圆点。
3. 光传感器:表示为一个弯曲的弧线,上面有一个带有"L"字母的小圆点。
五、电动机符号1. 直流电动机:表示为一个带有集电刷的圆圈,上面有"+"和"-"表示极性。
2. 交流电动机:表示为两个平行的线,上面有一个绕组。
3. 伺服电动机:表示为一个圆圈,里面有一个带有箭头的弯曲线。
六、电阻符号1. 固定电阻:表示为一个螺旋形。
2. 可变电阻:表示为一个带有箭头的螺旋形,箭头表示可调。
七、变压器符号1. 单相变压器:表示为两个相互连接的线圈。
2. 三相变压器:表示为三组相互连接的线圈。
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容电气工程施工图的组成主要包括:图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图(详图)等。
1. 图纸目录图纸目录的内容是:图纸的组成、名称、张数、图号顺序等,绘制图纸目录的目的是便于查找。
2. 设计说明设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等,主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3. 图例材料表主要设备及器具在表中用图形符号表示,并标注其名称、规格、型号、数量、安装方式等。
4. 平面图平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图(如电话、电视、火灾报警、综合布线平面图)等。
5. 系统图系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径,控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6. 详图详图是用来详细表示设备安装方法的图纸,详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1. 电气图面的规定幅面尺寸共分五类:A0~A4,见表15-1。
绘制电气图所用的各种线条统称为图线。
常用图线见表15-2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示,识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15-3。
图线形式及应用表15-2图线名称图线形式图线应用图线名称图线形式图线应用粗实线电气线路,一次线路点划线控制线细实线二次线路,一般线路双点划线辅助围框线虚线屏蔽线路,机械线路常用电气图例符号表15-3图例名称备注图例名称备注双绕组变压器形式1形式2电源自动切换箱(屏)隔离开关三绕组变压器形式1形式2接触器(在非动作位置触点断开)电流互感器脉冲变压器形式1形式2断路器电压互感器形式1形式2熔断器一般符号屏、台、箱柜一般符号熔断器式开关动力或动力—照明配电箱熔断器式隔离开关照明配电箱(屏) 避雷器事故照明配电箱(屏)总配线架室内分线盒中间配线架室外分线盒壁龛交接箱灯的一般符号分线盒的一般符号球型灯单极开关(暗装) 顶棚灯双极开关花灯双极开关(暗装) 弯灯三极开关荧光灯三极开关(暗装) 三管荧光灯单相插座五管荧光灯暗装壁灯密闭(防水) 广照型灯(配照型灯)防爆防水防尘灯带保护接点插座开关一般符号带接地插孔的单相插座(暗装) 单极开关密闭(防水) 指示式电压表防爆功率因数表带接地插孔的三相插座有功电能表(瓦时计) 带接地插孔的三相插座(暗装)电信插座的一般符号可用以下的文字或符号区别不同插座TP—电话FX—传真M—传声器FM—调频TV—电视—扬声器插座箱(板)单极限时开关指示式电流表调光器匹配终端钥匙开关传声器一般符号电铃扬声器一般符号天线一般符号感烟探测器放大器一般符号感光火灾探测器分配器,两路,一般符号气体火灾探测器(点式)三路分配器缆式线型定温探测器四路分配器感温探测器电线、电缆、母线、传输通路、一般符号三根导线三根导线n根导线手动火灾报警按钮接地装置(1)有接地极(2)无接地极水流指示器电话线路火灾报警控制器视频线路火灾报警电话机(对讲电话机)广播线路应急疏散指示标志灯消火栓应急疏散照明灯线路敷设方式文字符号见表15-4。
电路图符号大全【完整版】电路图符号大全电路图符号是指用一种书画图形代表一种电子元件(比如:电容、电阻、二极管、三极官、集成电路等等)的符号,有了电路图符号我学习、演示、设计就可以轻松的在图纸上完成。
VCC 是电路的供电电压,:C=circuit 表示电路的意思, 即接入电路的电压,VDD 是芯片的工作电压;D=device 表示器件的意思, 即器件内部的工作电压,在普通的电子电路中,一般Vcc>VddVSS:S=series 表示公共连接的意思,也就是负极。
VEE:负电压供电;场效应管的源极(S),VEE 和VSS 为电源负正或者地电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE 电力干线WPM照明干线WLM应急照明干线WEM 滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预告音响小母线WPS 电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE光电池,热电传感器B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM 发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL 电阻器,变阻器R 电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS 接地电阻RG放电电阻RD启动变阻器RS 频敏变阻器RF 限流电阻器RC。
电气工程必懂图例符号,电气友看过来!最全清单符号,不懂
收藏
做电气工程看不懂电气图例符号,绝对不是一个合格的电气人,对于新手来说确实是一件真实存在并且是必须要经历的过程,怎么能够让电气新手快速的识别掌握呢?
最全电气图例清单,这里就需要你了解一波,特别是还不会看的小伙伴,建议收藏起来进行备份。
结合电气图纸,进行实践参考,一定可以很快速的就可以有所进步,这里分享来自“迅捷CAD图库”一波dwg设计图,免费下载直接套用,可以作为大家练习的一个标准。
一,电气基本文字符号
二,常用电气图形符号
三,常用电气设备符号
四,电气工程常用辅助符号
五,电气工程常用特殊符号
六,常用导线敷设方式。
电工符号大全图解基础知识一、电工符号的概念和作用二、常用电工符号图解及其含义2.1 电源符号1.直流电源符号:用于表示直流电源,通常为一个带加号和减号的垂直线段。
2.交流电源符号:用波浪线表示,符号上方标注频率和电压。
3.电池符号:一般表示为两条平行的水平线段,上面是实线、下面是虚线,两者之间带有短竖线,并在中间标注电压。
2.2 连接器符号1.插座符号:通常为一个长方形,内部有插槽表示可以插入插头。
2.插头符号:与插座符号相对应,通常为一个长方形,内部有插头插入的部分。
2.3 开关符号1.常开开关符号:用一根斜线连接开关两端,表示两端一直通电。
2.常闭开关符号:用一根斜线连接开关两端,表示两端一直断电。
3.单刀双掷开关符号:用一个连续的线段连接开关的两个端点,中间有一个与线段垂直的线段连接。
4.开关组合符号:用多个不同形状的开关符号组合在一起,表示多个开关的组合操作。
2.4 传感器符号1.温度传感器符号:通常为一个带箭头的弯曲线段,箭头指向温度所测量的物体。
2.压力传感器符号:用一个类似于水龙头开关的符号表示,上方标注压力值。
3.光敏传感器符号:一般为一个带有闪电形状的符号,表示对光敏感。
三、电工符号的规范和用途3.1 符号的设计原则1.简洁性:符号应尽可能简洁明了。
2.一致性:符号的形状和表示意义应保持一致。
3.易于识别:符号的形状和细节应清晰易辨认。
4.易于绘制:符号应易于手绘和绘制。
3.2 符号的用途1.电路图:电工符号在电路图中使用,可以清晰地表示电路的连接关系和元器件的功能。
2.工程设计:电工符号在工程设计中使用,可以标识出各个设备、元器件和线路的位置和功能。
3.绘制图纸:电工符号在绘制电气图纸时使用,用于标注电器设备和线路的位置和类型。
四、电工符号应用案例解析4.1 家庭用电线路图1.家庭电路总图2.客厅电路图3.厨房电路图4.卧室电路图5.浴室电路图4.2 工业生产线电气图纸1.电机控制电气图2.传感器连接电路图3.信号调节电路图4.安全防护装置电路图5.电源供应电路图五、电工符号大全图解的使用建议5.1 学习资料推荐1.《电工符号大全图解》教程,详细介绍了各种电工符号的含义和用法。
×××电器符号大全×××序图形符号说明号1 开关(机械式)电气图形符号2 多级开关一般符号单线表示3 多级开关一般符号多线表示4接触器(在非动作位置触点断开)KM5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)电气图用图形符号7 具有自动释放功能的负荷开关8 熔断器式断路器断路器9QF隔离开关10QS熔断器一般符号11FU跌落式熔断器12FF13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关16当操作器件被吸合时延时闭合的动合触点17当操作器件被释放时延时闭合的动合触点18当操作器件被释放时延时闭合的动断触点电气图用图形符号19 当操作器件被吸合时延时闭合的动断触点20当操作器件被吸合时延时闭合和释放时延时断开的动合触点21SB按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23位置开关,动合触点 限制开关,动合触点24位置开关,动断触点 限制开关,动断触点25热敏开关,动合触点 注:θ可用动作温度代替26热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27具有热元件的气体放电管荧光灯起动器28动合(常开)触点注:本符号也可用作开关一般符号29动断(常闭)触点30先断后合的转换触点31当操作器件被吸合或释放时,暂时闭合的过渡动合触点32座(内孔的)或插座的一个极33插头(凸头的)或插头的一个极34插头和插座(凸头的和内孔的)35接通的连接片36换接片37 双绕组变压器38 三绕组变压器39TA自耦变压器40 电抗器扼流图41电流互感器 脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43在一个铁芯上具有两个二次绕组的电流互感器44具有有载分接开关的三相三绕组变压器,有中性点引出线的星形-三角形连接45三相三绕组变压器,两个绕组为有中性点引出线的星形,中性点接地,第三绕组为开口三角形连接46三相变压器 星形-三角形连接47具有有载分接开关的三相变压器 星形-三角形连接848三相变压器 星形-曲折形连接49操作器件一般符号50具有两个绕组的操作器件组合表示法51热继电器的驱动器件52 气体继电器53 自动重闭合器件54电阻器一般符号 55可变电阻器 可调电阻器 56滑动触点电位器57 预调电位器58电容器一般符号 59可变电容器 可调电容器 60双联同调可变电容器61指示仪表(星号必须按规定予以代表)62PV电压表63PA电流表64无功电流表电气图形符号65最大需量指示器(由一台积算仪表操作的) 66PR无功功率表67PW功率因素表68PF频率表69温度计、高温计(θ可由t 代替)70转速表71积算仪表、电能表(星号必须按规定予以代替)72安培小时计73PJ电能表(瓦特小时表)74PJR无功电能表75带发送器电能表76由电能表操纵的遥测仪表(转发器)77由电能表操纵的带有打印器材的遥测仪表(转发器)序号 图 形 符 号说 明111控制及信号线路(电力及照明用)112原电池或蓄电池113原电池组或蓄电池组114带抽头的原电池组或蓄电池组 115接地一般符号116接机壳或接底板117无噪声接地118保护接地119等电位78屏、盘、架一般符号注:可用文字符号或型号表示设备名称79列架一般符号80人工交换台、中断台、测量台、业务台等一般符号120电缆终端头121电力电缆直通接线盒122电力电缆连接盒 电力电缆分线盒123控制和指示设备124报警启动装置(点式-手动或自动) 125线型探测器126火灾报警装置127热128 烟 129 易爆气体 130手动启动11GB /T4728—98~2000新版符号项目 种类 图形符号说明直流 电压可标注在符号右边,系统类型可标注在左边交流 频率值或频率范围可标注在符号的右边 ~50Hz示例:50Hz ~100…60kHz示例:交流,频率范围100kHz 到600Hz 3/N ~400/230V 50Hz 电压值也可标注在符号右边,相数和中性线数可标注在符号左边 示例:交流,三相带中性线,400/230V 50Hz示例:交流,三相,50 Hz ,具有一个直接接地点3/N ~50Hz/TN-S 且中性线与保护导体全部分开的系统(表示三相带中性线过去曾允许用3N ,3+N ,现在规定只能用3/N)+正极性 -负极性 N中性(中性线) 限定符号 电流和电压的种类 M中间线 T 型连接 在T 型连接符号中增加连接点符号 端子和导线的连接 导体的双重连接 形式2仅在设计认为必要时使用(如果是多重连接,在画图容易产生混淆时,连接的画黑点,不连接的不画黑点)接通的连接片 导线和连接器件、插头插座、电缆终端头连接器件电阻器 一般符号 (矩形的长宽比约为3:1) 电阻器可调电阻器 (由电阻器一般符号和可调节性通用符号组成) 无源元件 电容器 电容器,一般符号半导体二极管 半导体二极管一般符号晶闸管 无指定形式的三极晶体闸流管若没有必要指定控制撮的类型时,本符号用于表示反向阻断三极晶体闸流管PNP 半导体管集电极接管壳的NPN 半导体管半导体管和电子管 半导体三极管 NPN 型半导体三极管光电二极管具有非对称导电性的光电器件半导体管和电光敏、光电子半导体光电池12 子管直流电机直流串励电动机 三相鼠笼式异步电动机 单相鼠笼式有分相绕组引出端的异步电动机 电机、变压器及变流器 异步电动机三相绕线式异步电动机变压器和电抗器 双绕组变压器瞬时电压的极性可以在形式2中表示示例:示出瞬时电压极性的双绕组变压器注入绕组标记端的瞬时电流产生助磁通电机、变压器及变流器 三绕组变压器接地,一般符号地,一般符号如果接地的状况或接地目的表达得不够明显,可加补充信息抗干扰接地,无噪声接地常用的其他符号 接地、接机壳和等电位 保护接地此符号可代替接地一般符号以表示接地连接具有专门的保护功能,例如在故障情况下防止电击的接地动合触点,也称常开触点在许多情况下,也可作为,一般开关符号使用注意,动触点必须偏向左边,且动触点与静触点是断开的动断触点,也称常闭触点注意动、静触点必须偏向右边,且动、静触点在图形符号上是连接的开关、控制和保护装置 两个或三个位置的触点 先断合后的转换触点注意将该符号与先合后断的转换触点区别开来。
电气工程图例符号大全电气工程图例符号是电气工程中非常重要的一部分,它们用于表示电路中各个元件和设备的特性、功能和连接方式。
准确理解和使用这些符号对于电气工程师和电气技术人员来说至关重要。
在本文中,将为您介绍一份电气工程图例符号大全,帮助您更好地理解和运用电气工程图纸。
一、电源符号1. 直流电源符号:直流电源通过正负极连接到电路中,常用的符号为一条直线和一个加号(+)和一个减号(-)组合而成。
DC电源示意图2. 交流电源符号:交流电源一般使用波浪线表示,常见的符号为一个波浪线和一个加号(+)和一个减号(-)。
AC电源示意图二、电器元件符号1. 开关符号:开关用来控制电路通断,常见的有单极开关、双极开关和三极开关。
单极开关示意图双极开关示意图三极开关示意图2. 节电器符号:节电器用于调整电路中的电阻值,常见的有可变电阻器、变压器和光控电阻器。
可变电阻器符号变压器符号光控电阻器符号3. 灯泡符号:灯泡用于表示电路中的光源,常见的有指示灯、家用灯泡和车灯。
指示灯符号家用灯泡符号车灯符号4. 传感器符号:传感器用于检测电路中的各种物理量,常见的有温度传感器、湿度传感器和光敏传感器。
温度传感器符号湿度传感器符号光敏传感器符号5. 电动机符号:电动机用于将电能转化为机械能,常见的有直流电动机、交流电动机和步进电机。
直流电动机符号交流电动机符号步进电机符号三、电线与连接符号1. 电线符号:电线表示电路中的导线,常用的符号为一条直线。
电线符号2. 连接符号:连接符号用于表示电路中不同元件之间的连接方式,常见的有串联、并联和交叉连接。
串联连接示意图并联连接示意图交叉连接示意图四、保护符号1. 保险丝符号:保险丝用于保护电路过载和短路时的安全,常见的有玻璃管式保险丝和热熔保险丝。
玻璃管式保险丝符号热熔保险丝符号2. 断路器符号:断路器也是一种保护设备,其作用是在电路过载或短路时自动断开电路。
断路器符号以上仅为电气工程图例符号的一部分,因篇幅限制无法一一列举。
