九年级物理《第十五章 电能与电功率》单元目标检测题及答案

第二学期九年级物理第十五章达标检测卷（时间90分钟，满分100分）一、选择题（每题3分，共36分）1. 小明家5 月初电能表示数为1 432. 7 度，电能表的部分示数及6 月初的示数如图所示，下列说法正确的是（）A. 电能表是测量用电器电功率的仪表B. 此电能表适用于电流方向一秒钟改变50次的交流电路C. 小明家5 月消耗的电能是105 kW· hD. 若电能表转盘在10 min 内转过250 转，则用电器的总功率为l kW2.下列情况符合安全用电原则的是（）A. 发生触电事故时，不能用手去拉，要立即切断电源B. 控制用电器的开关连接在零线和用电器之间C.将电风扇三脚插头最长的脚折弯后，插在两孔插座上使用D. 在同一个插排上连接多个大功率用电器3.某同学家的电灯均正常工作，当他把“220 V16W” 的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭．发生这一现象的原因可能是（）A. 插座处短路B. 台灯灯头处短路C. 插座处断路D. 台灯灯头处断路4.某同学为探究电流通过导体产生热莹的多少跟电阻的关系，设计了如下电路图，其中正确的是（）5. 小萌在更换灯泡时发现灯泡上标有“220 V 40W” 的字样．下列说法正确的是（）A . 该灯泡只能在220 V电压下工作 B. 该灯泡的实际功率是40 W不变C. 该灯泡每秒消耗的电能是40 WD. 该灯泡正常发光时的功率是40 W6 . 如图所示，电源电压保持不变，闭合开关S，当滑片P 向右移动时，下列说法错误的是（）A. 电压表表示数变大B. 电流表示数变小C . 灯L 的亮度不变 D. 电路的总功率变小7 有两个电路元件A 和B，流过元件的电流与其两端电压的关系如图甲所示把它们串联在电路中，如图乙所示．闭合开关S，这时电流表的示数为0. 4A，则电源电压和元件 B 的电功率分别是（）A . 2. 0 V 0. 8W B. 2. 5 V1. 0WC. 4. 5 V1.0W D. 4. 5 V 1.8 W8. 下列数据最符合实际的是（）A. 手机充电器的工作电流约为20 AB. USB 接口的输出电压约为5 VC. 家用微波炉的额定功率约为10 WD. 家用空调工作一晚消耗约100 度电（第 6 题）（第7 题）（第9 题）（第10 题）9.如图甲所示，闭合开关后，在滑片P由b端向α 端移动的过程中，电压表示数U随滑动变阻器的电阻R2变化的关系图像如图乙所示，下列说法错误的是（）A. 电源电压是6 VB. R2 的最大阻值是20 ΩC.R1的电阻是10ΩD. 当滑片P移动到中点时，10 s 内电流通过R1产生的热量是18J10. 具有防雾、除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换．如图所示是模拟加热原理图，其中测试电源的电压为10 V，四段电热丝电阻均为10Ω，防雾、除露、化霜所需加热功率依次增大．下列说法正确的是（）A . 开关旋至“ 1” 挡，开启化霜功能 B. 开启防雾功能，电路总电阻为5 ΩC. 化霜与防雾电路的总功率之差为15 WD. 从防雾到除露，电路总电流变化了1 A二、填空题（每空 1 分，共22 分）11. 某灯泡上标有“PZ22040 ” 的字样，“PZ”表示普通白炽灯，它的额定功率是________W，正常发光时灯丝的电阻是________Ω，工作电流是________A.12. 电子式电能表表盘上标有“3000 imp/ （kW·h）”字样，将某用电器单独接在该表上工作20min，电能表指示灯闪烁了300 次．该用电器在上述时间内消耗的电能为_______kW·h，它的电功率是________W.13. 一只标有“2.5 V0.3 A” 的小电灯和滑动变阻器串联接在电压为6 V的电源两端，调节滑动变阻器使小电灯两端电压为_________V时，灯正常发光．此时灯1 min 消耗的电能为__________J；再调节滑动变阻器使灯两端的电压为1. 5V 时，灯的亮度与正常发光相比__________（填“变亮” “变暗”或“不变”）．14. 两个灯泡分别标有“220 V40 W” “220 V60W”字样，并联在220V 电源上，通过灯丝电流强度大的是________灯泡，灯丝电阻较大的是________灯泡．如果两灯泡鸽丝长短一样，则鸽丝较粗的是________灯泡，使用相同时间，两灯消耗的电能之比是________。

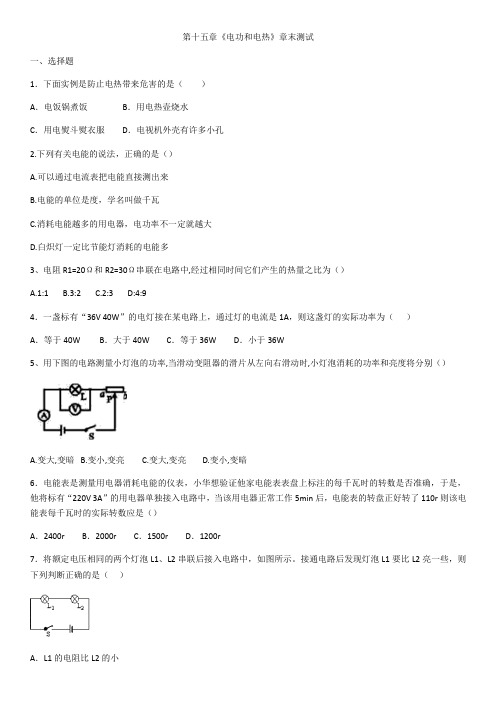

第十五章《电功和电热》章末测试一、选择题1．下面实例是防止电热带来危害的是（）A．电饭锅煮饭B．用电热壶烧水C．用电熨斗熨衣服D．电视机外壳有许多小孔2.下列有关电能的说法，正确的是（）A.可以通过电流表把电能直接测出来B.电能的单位是度，学名叫做千瓦C.消耗电能越多的用电器，电功率不一定就越大D.白炽灯一定比节能灯消耗的电能多3、电阻R1=20Ω和R2=30Ω串联在电路中,经过相同时间它们产生的热量之比为（）A.1:1B.3:2C.2:3 D:4:94．一盏标有“36V 40W”的电灯接在某电路上，通过灯的电流是1A，则这盏灯的实际功率为（）A．等于40W B．大于40W C．等于36W D．小于36W5、用下图的电路测量小灯泡的功率,当滑动变阻器的滑片从左向右滑动时,小灯泡消耗的功率和亮度将分别（）A.变大,变暗B.变小,变亮C.变大,变亮D.变小,变暗6．电能表是测量用电器消耗电能的仪表，小华想验证他家电能表表盘上标注的每千瓦时的转数是否准确，于是，他将标有“220V 3A”的用电器单独接入电路中，当该用电器正常工作5min后，电能表的转盘正好转了110r则该电能表每千瓦时的实际转数应是（）A．2400r B．2000r C．1500r D．1200r7．将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图所示。

接通电路后发现灯泡L1要比L2亮一些，则下列判断正确的是（）A．L1的电阻比L2的小B．L1的额定功率比L2的大C．两灯正常工作时L1发光要暗一些D．若将两灯并联接入电路，L1发光要亮一些8、如图所示的电路中，闭合开关S，滑动变阻器的滑片P向右滑动时，则（）A．R1的电功率一定减小B．R2的电功率一定增大C．电流表的示数增大D．电压表的示数减小9、严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关(金属片M可分别拨至a、b、c处)，电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温档为6 W，则其中温档和高温档分别为（）A．8 W，12 W B．8 W，24 W C．12 W，18 W D．12 W，24 W10.如图甲所示电路，电源电压保持不变,闭合开关S,当滑动变阻器的滑片P从a端滑到b端的过程中,R1、R2的U一I关系图象如图乙所示。

第十五章电能与电功率测试题（二）班级：姓名：一、选择题（每题3分，共21分）题号 1 2 3 4 5 6 7答案1、把两个小灯泡并联后接到电源上，闭合开关后，发现灯L1比灯L2亮，下列分析正确的是A．通过灯L1的电流大B．通过灯L2的电流大C．灯L1两端的电压大D．灯L2两端的电压大2、把两个分别标有“10V 10W”和“9V 5．4W”的灯泡串联后接到电源上，要使两灯都不被损坏，则电源的最大电压应为A．10V B．15V C．19V D．25V3、为体现低碳经济的理念，上海世博会充分利用太阳能发电技术，其主题馆屋面太阳能板的面积达3×104m2，年发电量3×106 kW·h．若这些电能由火力发电站提供(煤的热值为3×107J／kg，煤完全燃烧释放的内能转化为电能的效率是30%)，则仅此一项每年可节约煤炭的质量为×104kg B．1.2×105kg C．3.6×105kg ×106kg4、下列电路图中电源电压U保持不变，小灯泡的额定电压为U0，且U＞U0，定值电阻的阻值为R。

在不改变电路连接的情况下，能测出小灯泡额定功率的5、把标有“36V 15W”的甲灯和标有“36V 5W ”的乙灯串联后接在电压是36V的电路中，则A. 因为甲灯额定功率较大，所以甲灯较亮B. 因为通过它们的电流相等，所以一样亮C. 因为甲灯的电阻较小，所以甲灯较亮D. 因为乙灯实际功率较大，所以乙灯较亮6、标有"2V1W”字样的小灯泡和标有“20 Ω1A”字样的滑动变阻器，连接在如图所示的电路中．已知电源电压为6V，电流表的量程为“0—”，电压表的量程为“0—3V”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是A．—1V—2V B．”1V—2VC．”lV—1.5V D．”7．下列数据中，符合实际情况的是A．人体感到舒适的温度约为42℃B．八年级物理课本的宽度约为18mmC．教室里日光灯的额定功率约为40W D．做一遍中学生眼保健操的时间约需5skW·h220V 10(20)A 50Hz1250 revs/(kW·h ）6 0 2 5 8二、填空题（每空2分，共30分）8、萍萍家上月末抄表时电能表的示数是 本月末抄表时电能表示数如图所示，若电价为0.6元/度，本月萍萍家应交电费_______.从表盘上你还能获得的信息有:①______________________________； ②______________________________. .9．如图是探究电流产生热量与电阻关系的电路，R 1=5Ω，R 2=10Ω，闭合开关后，电流表示数为1A ．通过电阻R 1的电流 是 A ，通过电阻R 2的电流在10s 内产生的热量 是 ____________J ．10、在家庭电路中，电热水器正常工作的电压为_______伏，它与家中的空调器是_______ 连接的（选填“串联”或“并联”），家庭中每月的耗电量用_________表计量。

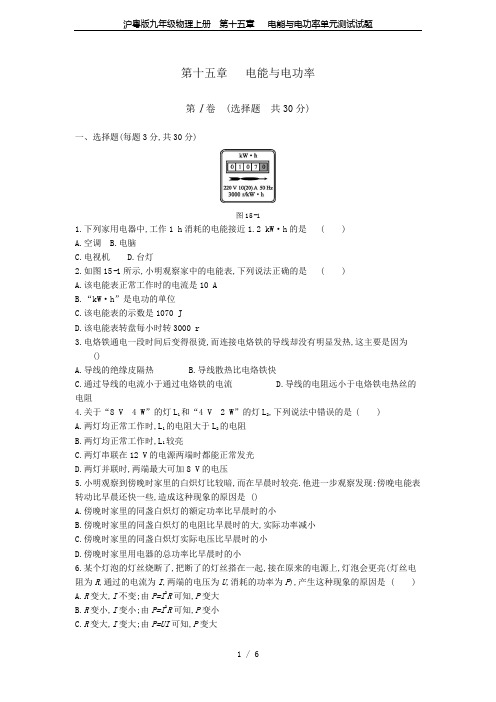

第十五章电能与电功率第Ⅰ卷(选择题共30分)一、选择题(每题3分,共30分)图15-11.下列家用电器中,工作1 h消耗的电能接近1.2 kW·h的是()A.空调B.电脑C.电视机D.台灯2.如图15-1所示,小明观察家中的电能表,下列说法正确的是()A.该电能表正常工作时的电流是10 AB.“kW·h”是电功的单位C.该电能表的示数是1070 JD.该电能表转盘每小时转3000 r3.电烙铁通电一段时间后变得很烫,而连接电烙铁的导线却没有明显发热,这主要是因为()A.导线的绝缘皮隔热B.导线散热比电烙铁快C.通过导线的电流小于通过电烙铁的电流D.导线的电阻远小于电烙铁电热丝的电阻4.关于“8 V 4 W”的灯L1和“4 V 2 W”的灯L2,下列说法中错误的是()A.两灯均正常工作时,L1的电阻大于L2的电阻B.两灯均正常工作时,L1较亮C.两灯串联在12 V的电源两端时都能正常发光D.两灯并联时,两端最大可加8 V的电压5.小明观察到傍晚时家里的白炽灯比较暗,而在早晨时较亮.他进一步观察发现:傍晚电能表转动比早晨还快一些,造成这种现象的原因是 ()A.傍晚时家里的同盏白炽灯的额定功率比早晨时的小B.傍晚时家里的同盏白炽灯的电阻比早晨时的大,实际功率减小C.傍晚时家里的同盏白炽灯实际电压比早晨时的小D.傍晚时家里用电器的总功率比早晨时的小6.某个灯泡的灯丝烧断了,把断了的灯丝搭在一起,接在原来的电源上,灯泡会更亮(灯丝电阻为R,通过的电流为I,两端的电压为U,消耗的功率为P),产生这种现象的原因是 ()A.R变大,I不变;由P=I2R可知,P变大B.R变小,I变小;由P=I2R可知,P变小C.R变大,I变大;由P=UI可知,P变大图15-2D.R变小,U不变;由P=可知,P变大7.如图15-2所示是A、B两定值电阻的U-I图像,由图像中信息可知 ()A.若将A、B两电阻串联在某电源两端,则B两端的电压大B.若将A、B两电阻串联在某电源两端,则B的实际功率大C.若将A、B两电阻并联在某电源两端,则通过A的电流大D.若将A、B两电阻并联在某电源两端,则A的实际功率小8.小李家的电饭煲铭牌模糊不清,为了测其额定功率,他关掉家里其他用电器,让电饭煲正常工作1 min,观察发现标有“3000 r/kW·h”字样的电能表转盘转了50转.下列根据以上数据得到的信息中,正确的是 ()A.电饭煲的额定电压是110 VB.电饭煲正常工作时的电阻是12.1 ΩC.电饭煲的额定功率是1000 WD.电饭煲1 min消耗的电能是3.6×104 J9.为了节能减排,国家近几年在逐步推动以新型LED节能灯替代传统白炽灯泡照明.假设一只“220 V40 W”的LED节能灯和一只“220 V40 W”的白炽灯都在正常工作,则下列关于这两支灯泡的判断中,错误的是()A.LED灯泡亮度更亮一些B.LED灯泡耗电更慢一些C.经过相同的时间,两灯泡消耗的电能相同D.经过相同的时间,LED灯应该更凉一些10.某小区最近一段时间由于楼道灯的供电系统电压偏高,所用的“220 V40 W”路灯灯丝经常熔断.在电压暂时无法改变的情况下,为了延长楼道灯的使用寿命,小明所采取的下列方法切实可行的是()A.换用一只“220 V60 W”的灯泡替换原来的灯泡接入原电路中使用B.换用一只“220 V15 W”的灯泡替换原来的灯泡接入原电路中使用C.换用两只“220 V40 W”的灯泡并联后替换原来的灯泡接入原电路中使用D.换用两只“220 V40 W”的灯泡串联后替换原来的灯泡接入原电路中使用第Ⅱ卷(非选择题共70分)二、填空题(每空2分,共24分)11.标有“PZ220 V60 W”字样的白炽灯正常工作电压为V.额定功率为11 W的节能灯与该白炽灯均正常发光,亮度相当,它们各自正常工作10 h,节能灯少消耗kW·h 的电能.图15-312.如图15-3所示的电路中,电源电压保持6 V不变,电阻R1=10 Ω,R2=20 Ω,闭合开关S,则R1的电功率为W.若通电30 s,则电阻R2产生的热量为J.13.两只小灯泡的规格分别为L A(6 V 3 W)、L B(6 V 6 W),不考虑温度对灯丝电阻的影响,则它们的电阻之比R A∶R B= ;若将它们串联后接到某电源两端,为使它们的电功率都不超过它们的额定功率,则该电源电压的最大值为V.14.图15-4甲是额定电压为220 V、额定功率为100 W的白炽灯,该灯泡的额定电流是A.若它每天正常发光5 h,每天消耗的电能是kW·h.图乙表示该白炽灯将电能转化为光能和内能的大致比例,由此可以计算出白炽灯的发光效率为,一般LED灯的发光效率为80%,它只要有W的功率就可以达到100 W的白炽灯的亮度.图15-4图15-515.如图15-5所示,电源电压不变,灯L标有“6 V 6 W”字样.当闭合开关S1时,灯L正常发光,它的电阻是Ω;再闭合开关S2,前后两次电流表的示数之比为2∶3,则电阻R 的阻值为Ω.三、实验探究题(共24分)图15-616.(10分)小明利用如图15-6所示的实验装置“探究导体产生的热量与电阻大小的关系”.甲、乙两瓶中装有质量与初温相同的煤油,甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小.(1)为了在较短的时间内达到明显的实验效果,小明选用煤油而不用水做实验,主要是由于.(2)实验中,乙瓶中的温度计示数升高得快,由此得出的实验结论是.(3)若乙瓶中的温度计示数变化了10 ℃,镍铬合金丝消耗了3.5×10-3kW·h的电能,则烧瓶中煤油的质量是kg.[已知c煤油=2.1×103 J/(kg·℃),不计热量损失]17.(14分)在“测定小灯泡电功率”的实验中,电源电压为4.5 V,小灯泡的额定电压为2.5 V,电阻约为10 Ω.(1)连接电路时开关应,电流表的量程应选A.(2)请你用笔画线代替导线,将图15-7甲中的实物电路连接完整.图15-7(3)闭合开关前,滑动变阻器的滑片P应位于(选填“A”或“B”)端.(4)小叶同学闭合开关,移动滑片P到某一点时,电压表示数如图乙所示,为V;若他想测量小灯泡的额定功率,应将图甲中滑片P向(选填“A”或“B”)端移动,使电压表的示数为2.5 V.(5)小向同学移动滑片P,记下多组对应的电压表和电流表的示数,并绘制成如图丙所示的I-U图像,根据图像信息,可计算出小灯泡的额定功率是W.(6)小勇同学在实验中连接好电路,闭合开关,移动滑片P,发现小灯泡始终不亮,电压表有示数,电流表无示数,原因可能是.(写出一种即可)四、计算题(共22分)18.(10分)家庭电路中保险丝的熔断电流是5 A,现在正在使用的用电器有110 W的电冰箱一台,彩电和照明灯具共计300 W,功率是100 W的电热水器一台.(1)若上述用电器平均每天使用2 h,那么一个月(30天)消耗多少千瓦时?(2)若在上述用电器正在使用的情况下,还想打开一只电取暖器,电取暖器的功率有700 W和150 W两挡,从安全用电的角度考虑,能够使用哪一挡?试通过计算加以说明.19.(12分)电视机可以用遥控器关机而不用断开电源,这种功能叫做待机功能,这一功能虽给人们带来了方便,但电视机在待机状态下仍然要消耗电能.小明家一台彩色电视机的待机功率大约是10 W,假如他家每天平均看4 h电视,看完电视后总是用遥控器关机而不断开电源,试计算:(1)小明家因这台电视机待机一年(按365天计)浪费的电能是多少?(2)如果这些电能全部用来烧水,可以将多少千克15 ℃的水加热到40 ℃?如果小明洗一次澡需要50 kg 40 ℃的水,这些水可供他洗多少次澡?[c水=4.2×103 J/(kg·℃)](3)请你就电视机待机功能的正确使用方法提出建议.答案1.A2.B3.D4.D5.C6.D7.D8.C9.B10.D11.2200.4912.0.42413.2∶1914.0.450.510%12.515.61216.(1)水的比热容大于煤油的比热容,用水做实验温度升高得慢(2)在电流及通电时间相同时,导体的电阻越大,产生的热量越多(3)0.617.(1)断开0~0.6(2)如图所示(3)A (4)2.2 B (5)0.5(6)小灯泡断路18.(1)正在使用的用电器的总功率:P=110 W+300 W+100 W=510 W=0.51 kW.上述用电器一个月消耗的电能:W=nPt=30×0.51 kW×2 h=30.6 kW·h.(2)根据保险丝的规格可判断,此电路中允许通过的最大电流I max=5 A,电路允许加载的最大功率:P max=UI max=220 V×5 A=1100 W.电路中还允许加载的最大功率:ΔP max=P max-P=1100 W-510 W=590 W.因为150 W<590 W<700 W,所以从安全用电的角度考虑,电取暖器应选用150 W挡.19.(1)电视机待机1天消耗的电能:W1=Pt=10 W×(24 h-4 h)=0.01 kW×20 h=0.2 kW·h.这台电视机待机一年消耗的电能:W=nW1=365×0.2 kW·h=73 kW·h.(2)Q吸=W=73 kW·h=2.628×108 J,加热水的质量:m1==≈2502.9 kg.这些水可供小明洗澡的次数:n==≈50(次).(3)看完电视后,应及时断开电源等.。

人教版九年级物理全一册《第十五章电流和电路》单元检测卷（附答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．在图所示的电路中，电流表A1的示数是0.4 A，电流表A2的示数是0.6 A，那么，电流表A的示数应该是A．1 A B．0.6 A C．0.4 A D．0.2 A2．物理学成果在军事上有广泛的应用，有一种称为石墨炸弹的武器在战争时期被用来破坏敌方的供电设施，这种炸弹在爆炸时一般不会造成人员的伤亡，而是在空气中散布大量极细的石墨丝，这些石墨丝飘到供电设备上能使供电系统瘫痪．下列对石墨导电性能的判断和对供电设施造成破坏的原因，分析正确的是() A．石墨是导体，会使供电设施短路B．石墨是导体，会使供电设施断路C．石墨是绝缘体，会使供电设施短路D．石墨是绝缘体，会使供电设施断路3．某同学利用图示电路研究并联电路电流的规律。

闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度。

产生这种现象的原因可能是（）A．小灯泡L1发生短路B．小灯泡L2发生断路C．电流表使用的量程小了D．电流表的接线柱接反了4．用毛皮摩擦过的橡胶棒带上负电荷，这是因为（）A．摩擦创造了负电荷B．有原子核发生了转移C．摩擦创造了正电荷D．有电子发生了转移5．PM2.5是指大气中直径小于或等于2.5μm的颗粒物，是造成雾霾天气的主要原因之一，把它和电子、原子、分子等一起按照空间尺度排序，最小的是（）A．电子B．PM2.5C．原子D．分子6．通常情况下，下列物体属于导体的是（）A．铅笔芯B．塑料尺C．橡皮D．考试试卷7．如图所示，用导线把电源、灯泡连接起来，再依次把玻璃杯、竹筷、塑料笔杆、金属小刀等接到M、N 之间，其中能使灯泡发光的是（）A．玻璃杯B．竹筷C．塑料笔杆D．金属小刀8．如图是一款无线电动拖地机，它主体下端的电动机可带动抹布擦地，前端的LED灯可照明。

第十五章电流和电路单元检测题姓名得分一、选择题（每题3分，36分）1．用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可鉴定( )A．小球一定带正电B．小球一定带负电C．小球可能带负电，也可能带正电D．小球一定不带电2．与所示实物图相对应的电路图是下图中的( )3．如图所示，要使手电筒正常工作，两节干电池安装正确的是____。

4.如图所示是电吹风的简化电路图，A是风扇的电动机、B是电热丝。

要吹热风应闭合开关，此时A与B____联在电路中。

5. 如图所示的电路，下列判断正确的是( )A．闭合开关S1、S3，断开开关S2时，灯L1、L2串联B．闭合开关S2，断开开关S1、S3时，灯L1、L2并联C．闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮D．同时闭合开关S1、S2、S3时，电源短路6.如果电路中出现如图所示的情形，物理学中称之为短路，这样的后果很严重，这时灯泡会( )A．变暗B．变得更亮C．正常发光D．不能发光7．如图所示电路图中，a、b都是电流表，由图可知( )A．a测通过L1的电流，b测通过L2的电流B．a测通过干路的电流，b测通过L1的电流C．a测通过干路的电流，b测通过L2的电流D．a测通过L1的电流，b测通过干路的电流8、用与毛皮摩擦过的橡胶棒，去靠近用细线悬挂的轻质小球，发现小球被排斥，则小球( )A．一定带正电B．一定带负电C．可能带正电，也可能带负电D．一定不带电9、运送燃油的油罐车的尾部有一根铁链一直拖到地上，这是为了( )A．使车辆更加美观B．增大车受到的摩擦力C．用于固定油箱D．铁链是导体，将摩擦产生的电荷导走，避免燃油起火10、关于连接电路的顺序和必须采取的措施，下列说法中正确的是( )A．必须是从电源正极开始，依次接好各电路元件B．必须是从电源负极开始，依次接好各电路元件C．在连接电路的过程中，开关应该闭合D．在连接电路的过程中，开关必须断开11、如图所示电路，要使灯泡L1和L2组成串联电路，应该( )A．只闭合S1B．只闭合S2C．同时闭合S1和S2D．同时闭合S2和S312、如图是某取暖器的工作电路图。

部编苏科版九年级全册物理第十五章电功和电热单元检测一、单选题1.某家用电器正常工作时，测得通过它的电流为4A，则此电器可能是下列中的（）A. 家用空调机B. 电视机C. 家用洗衣机D. 电风扇2.在“安全用电与保护”讨论交流中，下列防止发生事故或处理事故的措施不正确的是（）A. 雷雨天，应避免在高大建筑物和大树下避雨B. 发现有人触电，不能用手直接拉动触电的人体，应该先切断电源C. 电器设备失火，应迅速用水灭火D. 有金属外壳的电器用三孔插座3.（2017•内江）对家庭电路的安装过程，下列要求正确的是（）A. 按照进户线→电能表→总开关→熔断器→用电器顺序安装B. 控制各灯具的开关都应装在零线上C. 所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联D. 三孔插座有时不需要接地4.随着社会的不断进步，电气化程度越来越高，下列说法正确的是（）A. 可将湿衣服晾在电线上B. 保险丝熔断后，可用铜丝代替C. 因用电引起火灾，应先切断电源D. 使用试电笔时，手可以接触试电笔笔尖金属体5.如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置．两个密闭容器中的电阻一样大，在其中一个容器的外部，将一个电阻和这个容器内的电阻并联，通电后，观察两个U形管中液面高度的变化．下列说法正确的是（）A. 通电一段时间后，左边液面高度比右边高，说明电流通过R1产生的热量比R2少B. 通电一段时间后，R1产生的热量等于R2、R3产生的热量之和C. 该实验装置是为了探究电流产生的热量与电流的关系D. R3在本实验中主要起到分流的作用，在此实验过程中不会发热6.L1、L2两盏电灯的额定电压相同，均为U，额定功率，把它们接入电源电压为U的电路中,设灯丝电阻不变。

则下列说法中不正确的是（）A.两灯串联使用时,实际功率P1＜P2B.两灯并联使用时,实际功率P1＞P2C.串联时两灯消耗的总功率P总＜D.并联时两灯消耗的总功率P总＜7.如图所示，当开关S闭合后，发现电压表示数等于零，对于这个现象，下列肯定错误的是（）A. L1灯的灯丝烧断B. L1灯被短路C. L2灯的灯丝烧断D. 电压表内部断路二、多选题8.如图所示的用电器中，利用电流热效应工作的是（）A. 电视机B. 电水壶C. 计算器D. 台灯9.关于家庭电路和安全用电，下列说法正确的是（）A. 家庭电路中的保险丝熔断，一定是发生了短路B. 家用电能表上的示数显示了家庭用电的总功率C. 家庭电路中，工作的用电器越多，总电流越大D. 电冰箱、洗衣机等家用电器的金属外壳应该用导线接地10.当电路中有电时，如图中，正常情况下会发生触电事故的（请同学们千万不要尝试做本实验）是( )A. B. C. D.三、填空题11.小红家1月1日电能表读数为9001.2kW·h,2月1日电能表读数如图所示，则1月份他家用电量是________ kW·h；她家有一个“220V 2000W”的电热水器，若该热水器单独正常工作0.5小时则应消耗________ 度电，这段时间内电能表转盘应转动________ r.12.两个电路元件甲和乙中的电流与电压的关系如图所示．能说明电流与电压成正比关系的是甲（填“甲”或“乙”）图象．现将元件甲、乙串联后接在电路中，电路中的电流为0.2A，则整个电路消耗的总功率是________ W，此时电路两端的总电压等于________ V．13.某电能表上标有“220V 10A 3000R/kW•h”字样，当家用电器全部工作时，该表1min转了60转，由此可估算出该家所有用电器的总功率为________ W；若该家全部用电器工作时的总电流不超过电能表的额定电流，还可以再增加________ W以下的用电器．14.如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来．甲图产生的原因是：________ ；乙图产生的原因是：________ ．15.某定值电阻两端的电压由1V增加至4V时，电流变化了0.5A，则该定值电阻的阻值为________Ω，该电阻的功率变化了________W。

第十五章电能和电功率一、选择题(每题3分，共30分)1．标有“PZ220 V 40 W”字样的灯泡，接在110 V的电源两端，其实际消耗的电功率是(设灯丝电阻不随温度变化)( )A．10 W B．20 W C．40 W D．80 W2．如图2所示，对于电能表表盘上的一些参数的理解，下列说法中错误的是( )图2A．此时电能表的读数为120.7度B．“220 V”是指这个电能表应该在220 V的电路中使用C．“10(20) A”是指这个电能表使用时正常工作电流为10 A或20 AD．“600 r/(kW·h)”是指用电器每消耗1 kW·h的电能，电能表的转盘转过600 r3．小刚利用电能表测某用电器的电功率，当电路中只有这个用电器工作时，测得在15 min 内，消耗电能0.4 kW·h，这个用电器可能是( )A．空调 B．电冰箱 C．电视机 D．普通家用电饭锅4．如图所示的各种用电器中利用电流的热效应工作的是( )5．如图3所示是一种电热水器中发热体的铭牌，下列说法中错误的是( )图3A．电热水器在额定电压220 V时产生1000 W的电热B．电热水器在额定电压220 V时产生1000 W的电热功率C．电热水器的热效应是电流通过发热体的电阻时产生的D．电热水器正常工作20 min，电流做的功是1.2×106 J6．为检查驾驶员是否饮酒而设计的电路如图4甲所示，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙所示，R0为定值电阻，电源电压不变。

当所检测酒精气体浓度增大时( )图4A．电流表示数减小 B．电压表示数减小C．电路总电阻增大 D．电路总功率增大7．把标有“6 V 3 W”的电灯L1和标有“3 V 3 W”的电灯L2并联接在3 V的电源两端，下列说法中正确的是( )A．两灯都能正常发光 B．两灯一样亮C．L2比L1亮 D．L1比L2亮8．将标有“6 V 6 W”和“6 V 3 W”字样的灯泡L1和L2串联在某电路中，设灯丝电阻不变，则( )A．通过灯L1、L2的电流之比为2∶1 B．灯L1、L2的实际功率之比为2∶1 C．电源电压为12 V时，L1、L2均正常发光D．电源电压为9 V时，L2正常发光9．如图5所示，阻值为R的电阻丝，用四种方法分别接在电压为U或2U的电源上。

九年级物理下册第十五章电功和电热单元测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 如果电烙铁、电视机和电风扇上都标有“220V 150W”字样，它们都在额定电压下工作相同时间，则三个用电器产生的热量最多的是A．电烙铁B．电视机C．电风扇D．一样多2 . 如图所示，根据可测量的数据，不能测量电阻R的A．阻值B．电流C．电功率D．电功3 . 我国将停止销售40W和60W等种类的白炽灯，而改用节能的荧光灯、LED灯等“能效比”更高的节能灯．改用节能灯的原因是A．相同功率的白炽灯和节能灯使用相同的时间，白炽灯消耗的电能多B．相同功率的白炽灯和节能灯使用相同的时间，白炽灯消耗的电能少C．相同功率的白炽灯和节能灯消耗相同的电能，节能灯发出的光更亮D．相同功率的白炽灯和节能灯消耗相同的电能，节能灯发出的光更暗4 . 如图为一条刚装好的民用照明电路，在未装保险丝之前，先将规格为“220 V40 W”的白炽灯L0接在火线上要装保险丝的两个接线柱上，当只闭合S1时，L0和L1都呈暗红色；当只闭合S2时，L0不亮；当只闭合S3时，L0正常发光．下列判断正确的是A．L0暗红色时消耗的功率为40 WB．L1所在支路短路C．L2所在支路短路D．L3所在支路短路5 . 下列有关生活用电的说法，正确的是（）A．只要人体接触火线就一定会发生触电事故B．消耗电能的多少用电能表来计量C．家庭电路中，空气开关“跳闸”，一定是发生了短路故障D．使用试电笔时，为了安全手指不能接触笔尾的金属体6 . 如图所示的电路，闭合开关S后发现L1发光明显，L2只能微弱发光，下列对于这一现象产生原因的分析中，合理的是（）A．灯泡L2断路B．灯泡L2短路C．灯泡L2的电阻较大，其实际功率较小D．灯泡L2的电阻较小，其实际功率较小7 . 将灯L1、L2连接在某电路中，发现灯L2比灯L1亮很多，为了确定两个灯是怎样的连接方式，小明用电压表测得两个灯两端的电压都是2V，下列说法正确的是（）A．两个灯一定是串联B．两个灯一定是并联C．两个灯的规格一定相同D．两个灯可能是串联也可能是并联8 . 如图是小松同学做电学实验时所画电路图的一部分，根据此图中所提供器材，可以直接研究的问题是（）A．测小灯泡正常发光的电阻B．测小灯泡的实际电功率C．测小灯泡消耗的电能D．测小灯泡产生的热量9 . 下列仪器、仪表中，可以直接测量电功的是A．电流表B．电压表C．电能表D．测电笔10 . 如图所示，闭合电键K，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数范围是1.0～2.0安，电压表的示数范围是7.2～2.4伏，则电源电压为A．15伏B．12伏C．10伏D．无法判定。

九年级物理上学期新版沪科版：第十五章达标测试卷一、填空题(每空2分，共20分)1．繁忙的交通路口安装了很多交通灯，提醒每位市民要遵守交通规则，如图为某一路口的红灯、黄灯、绿灯设施，三只灯均标有“220 V100 W”，这套设备工作24 h耗电__________度。

(第1题) (第2题) (第3题) (第6题)2．如图所示电路，灯L1、L2串联接在9 V的电源两端，灯L1标有“6 V 6 W”，灯L2标有“6 V 3 W”，闭合开关，1 min内L2消耗的电能是________J(不计温度对灯泡电阻的影响)。

3．图中R1＝4 Ω，R2＝6 Ω，把它们并联在U＝3 V的电路中，通电30 s，则电阻R1消耗的电能为________J。

4．华为手机的超级快充充电器最大充电电流可达5 A，现有华为某一型号的电池，容量为4 200 mA·h(其中“mA”为电流的单位“毫安”，“h”为时间的单位“小时”)，假设充电器始终以最大充电电流充电，则把电池充满，只需要________min。

5．将一只“220 V100 W”的灯泡用输电线引到学校运动场，发现灯泡亮度较暗，测得灯泡的实际功率只有81 W，则输电线上消耗的功率约为________W。

6．如图所示的电路，当S1、S2都闭合时，R1的电功率为25 W，当把S2断开时，R1的电功率为4 W，则此时R2的电功率为________W。

7．下图是小明家电能表的表盘。

小明将家中所有其他用电器关闭，只让暖风机单独工作，观察到1 min内电能表指示灯闪烁了32次，它的实际功率是__________W。

(第7题) (第8题)(第9题) (第10题)8．有一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压关系如图所示。

由图可得当小灯泡的实际功率为 1 W时，R消耗的电功率为________W。

9.如图所示电路，电源电压不变，定值电阻R0与滑动变阻器R串联。
