发电厂NCS系统的AGC过程控制分析宋博【摘要】针对自动发电控制系统(AGC)在电厂侧运行过程中遥调指令出现调节失效的问题,从NCS远动工作站主机通信规约、NCS系统AGC调节命令监测等方面进行分析,提出对通信规约软件升级、增加AGC数据调节命令在线监测系统的改造方案,说明NCS系统AGC调节命令在线监测装置的成功投运,保证了AGC经济、稳定运行的要求.【期刊名称】《河北电力技术》【年(卷),期】2014(033)006【总页数】2页(P53-54)【关键词】AGC;NCS;数据调节命令;在线监测【作者】宋博【作者单位】河北华电石家庄热电有限公司,石家庄 050041【正文语种】中文【中图分类】TM761自动发电控制 (automatic generation control，AGC)属于能量管理系统EMS中的重要功能，其控制调频发电机组的总出力来满足动态电力用户的需求，保障电网经济稳定运行。

发电厂AGC调控是一套繁琐的控制链，从中调下发AGC指令开始到发电机实发功率完成指令值结束。

这之间环节众多，不论哪个环节出现延迟或者故障，都会对最终完成指令的响应速度及调节精度产生影响。

发电厂AGC调节现状为省调下发AGC调节命令通过调度数据网接入电厂NCS系统远动主机，再通过远动主机下发给AGC管理单元输出4-20 mA模拟量，通过控制电缆传输至DCS系统。

相应DCS实时将调节后发电机的实际功率上送至AGC管理单元，通过NCS系统远动主机规约转换后再由调度数调网上传至省调AGC系统，完成一次AGC的调控过程，如图1所示。

2013年省调自动化处新调度主站投入运行，新主站投运后发现，AGC遥调数据信号出现“丢失”(DCS侧收不到调节指令)。

省调自动化处根据《华北区域发电厂并网运行管理实施细则》和《华北区域并网发电厂辅助服务管理实施细则》对不满足AGC调节指标的发电厂进行考核。

从AGC指令下发，到NCS输出发电机调节功率指令值，由指令值再到发电机实发功率实时值上送，这个部分传输过程是没有监控记录的，这部分监控的缺失无益于后期的问题分析、处理、解决。

山西省发电机组进入及退出商业运营管理实施细则第一章总则第一条为规范新建（包括扩建、改建，以下统称新建）发电机组进入商业运营及在役机组退出商业运营管理，维护电力企业和电力用户的合法权益，促进电力系统安全稳定运行，根据《电力监管条例》、《发电机组进入及退出商业运营管理办法》、《华北区域发电机组进入及退出商业运营管理实施细则（试行）》及国家有关规定，结合山西实际，制定本细则。

第二条本细则适用于按照国家有关规定经核准的与地（市）级以上电网并网运行的火力、水力、风力发电机组。

水力、风力以外的可再生能源发电机组及其他类型发电机组可按照相应技术验收规程依照本实施细则执行。

第三条发电机组进入及退出商业运营的相关工作应坚持公开、公平、公正、高效的原则。

第四条山西电监办具体负责发电机组进入及退出商业运营的管理工作。

第二章工作程序和要求第五条电力调度机构和各发电企业应在每年12月底前，以正式文件向山西电监办报送下年度新建发电机组投产计划。

一、并网调试程序和要求第六条机组首次并网前，发电企业应将建设和调试进度情况向相应电力调度机构通报，同时抄报山西电监办。

电力调度机构应向发电企业提供相应的电力系统数据、设备及系统图。

第七条新建发电机组应于首次并网调试前60日，向相关电力调度机构提出并网调试运行申请，同时抄报山西电监办。

申请应附相关文件资料：电源项目核准文件、电网接入系统审查意见、发电业务许可证预受理有效证明材料、项目工程建设安全管理备案情况等。

第八条电网企业自接到发电企业申请后10个工作日内，在新建机组满足相关条件的前提下，与发电企业签订《并网调度协议》和《购售电合同》。

第九条电力调度机构自接到发电企业申请后10个工作日内，安排新建机组并网调试运行。

对涉及电网安全稳定运行的相关试验，原则上应自发电企业提出申请后20日内完成。

因故不能及时安排或不能按时完成并网调试运行的，应书面向发电企业说明原因和具体时间安排，并抄报山西电监办备案。

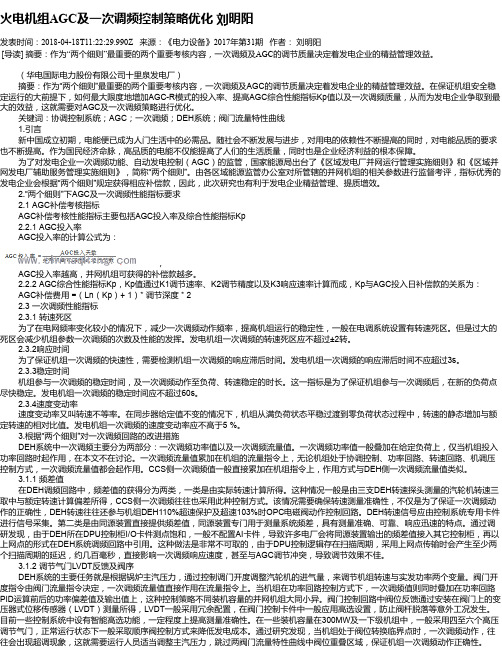

火电机组AGC及一次调频控制策略优化刘明阳发表时间：2018-04-18T11:22:29.990Z 来源：《电力设备》2017年第31期作者：刘明阳[导读] 摘要：作为“两个细则”最重要的两个重要考核内容，一次调频及AGC的调节质量决定着发电企业的精益管理效益。

（华电国际电力股份有限公司十里泉发电厂）摘要：作为“两个细则”最重要的两个重要考核内容，一次调频及AGC的调节质量决定着发电企业的精益管理效益。

在保证机组安全稳定运行的大前提下，如何最大限度地增加AGC-R模式的投入率、提高AGC综合性能指标Kp值以及一次调频质量，从而为发电企业争取到最大的效益，这就需要对AGC及一次调频策略进行优化。

关键词：协调控制系统；AGC；一次调频；DEH系统；阀门流量特性曲线1.引言新中国成立初期，电能便已成为人门生活中的必需品。

随社会不断发展与进步，对用电的依赖性不断提高的同时，对电能品质的要求也不断提高。

作为国民经济命脉，高品质的电能不仅能提高了人们的生活质量，同时也是企业经济利益的根本保障。

为了对发电企业一次调频功能、自动发电控制（AGC）的监管，国家能源局出台了《区域发电厂并网运行管理实施细则》和《区域并网发电厂辅助服务管理实施细则》，简称“两个细则”。

由各区域能源监管办公室对所管辖的并网机组的相关参数进行监督考评，指标优秀的发电企业会根据“两个细则”规定获得相应补偿款，因此，此次研究也有利于发电企业精益管理、提质增效。

2.“两个细则”下AGC及一次调频性能指标要求2.1 AGC补偿考核指标AGC补偿考核性能指标主要包括AGC投入率及综合性能指标Kp2.2.1 AGC投入率AGC投入率的计算公式为：，AGC投入率越高，并网机组可获得的补偿款越多。

2.2.2 AGC综合性能指标Kp，Kp值通过K1调节速率、K2调节精度以及K3响应速率计算而成，Kp与AGC投入日补偿款的关系为： AGC补偿费用 =（Ln（Kp）+ 1）* 调节深度 * 22.3 一次调频性能指标2.3.1 转速死区为了在电网频率变化较小的情况下，减少一次调频动作频率，提高机组运行的稳定性，一般在电调系统设置有转速死区。

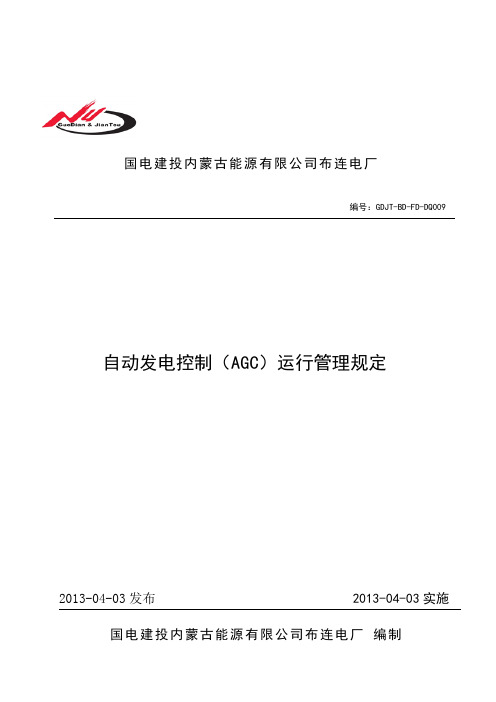

国电建投内蒙古能源有限公司布连电厂国电建投内蒙古能源有限公司布连电厂 编制编号：GDJT-BD-FD-DQ009自动发电控制（AGC ）运行管理规定批准: 审核: 编制:AGC管理规定一、适用范围及有效期本规定适用于国电建投内蒙古能源有限公司布连电厂AGC管理，本规定至新规定实施前有效。

二、编制依据根据《内蒙古电网AGC运行管理办法》、《华北区域发电厂并网运行管理实施细则》、《华北区域并网发电厂辅助服务管理实施细则》、《发电厂并网运行安全性评价》的要求，特制定针对本厂机组实际情况的AGC运行管理制度。

三、AGC 机组运行管理1.机组在负荷调整范围内的负荷变化率、机组增加（或减少）负荷的时间响应特性，以及机组负荷调整上、下线值等反映AGC机组运行特性的参数，应严格按照“机组自动发电控制（AGC）投入批准书”规定的指标运行。

2.值长在投退AGC前后要和上级值班调度核对RTU实时传送的“允许”和“状态”信号必须真实、准确、可靠。

3 AGC投退操作需向中调申请，得到中调值班调度许可后，方可进行AGC投退操作。

4 已投运的AGC机组，该机组大修后，在投入AGC运行前，须重新确认机组AGC定值单。

5 运行值班人员发现AGC运行异常时，可停用该AGC 装置，改为就地手动控制，及时联系热控、继保人员检查处理，及时汇报调度中心调度员并做好记录，同时向调度中心自动化部门汇报进行处理。

异常处理完后，应及时向调度中心汇报并根据调度指令恢复其AGC装置运行。

6 热控继保人员积极配合调度中心进行每月AGC的机组随机测试，对测试指标低于调度中心备案的机组AGC 定值单的机组，应及时整改，整改完成后须重新确认机组AGC定值单。

7 指定专人负责AGC 系统的运行维护，并配合调度中心相关专业对AGC进行调试、投运工作。

8 运行值班人员严格执行调度关于AGC的命令，为经调度许可任何人不得擅自改变AGC负荷上下限，变负荷率等参数。

9 运行人员认真记录AGC运行情况，AGC运行记录表见附表1。

A G C与一次调频讲义 This model paper was revised by the Standardization Office on December 10, 2020自动发电控制AGC和一次调频0 前言根据电监会发布的《发电厂并网运行管理规定》（电监市场[2006]42号）和《并网发电厂辅助服务管理暂行办法》（电监市场[2006]43号）分别制定了两个文件：《××区域发电厂并网运行管理实施细则》和《××区域并网发电厂辅助服务管理实施细则》（其中的××代表区域，如“华北”、“华东”），简称“两个细则”。

其中对AGC和一次调频的投入率、调节指标的考核标准进行了严格的规定。

1 定义电力系统频率和有功功率自动控制统称为自动发电控制（AUTO GENERATOR CONTROL 简称AGC）。

AGC是通过控制发电机有功出力来跟踪电力系统负荷变化，从而维持频率等于额定值，同时满足互联电力系统间按计划要求交换功率的一种控制技术。

基本目标包括使全系统的发电出力和负荷功率相匹配；将电力系统的频率偏差调节到零，保持系统频率为额定值；及控制区域间联络线的交换功率与计划值相等，实现各区域内有功功率的平衡。

图1 AGC总体结构示意图主要有三个闭环控制：机组控制环、区域调节控制环和计划跟踪环，机组控制环由D CS自动实现；区域调节控制的目的是使区域控制误差调到零，这是AGC的核心；区域计划跟踪控制的目的是按计划提供发电基点功率。

2 简介AGC作为能量管理系统（EMS）的子系统与数据采集系统（SCADA）结合，以AGC/EDC软件包的形式成为SCADA/AGC-EDC系统，实现电网自动调频和有功功率经济分配等功能。

SC ADA软件系统是AGC软件系统的“工作平台”，其信号主要有三类：遥测信号是被控发电机和区域联络线的有功功率信号经电厂远动终端装置（RTU）、A/D转换送调度中心作为模拟量测量信号；遥信信号指AGC投/切和发电机开/停状态的开关量信号，该类信号经R TU按5us周期扫查送调度中心；遥控信号即中调遥调指令（ADS），该指令由AGC程序运算产生。

山东省发电机组进入及退出商业运营管理实施细则第一章总则第一条为进一步规范新建（扩、改）发电机组（以下简称新建机组）进入商业运营及在役机组退出商业运营管理有关工作，维护电力企业的合法权益，按照国家电监会《发电机组进入及退出商业运营管理办法》，制定本实施细则。

第二条本细则适用于山东省内按照国家有关规定核准的与省级和地级电网并网运行的新建及在役火力、水力、风力发电机组。

其他类型发电机组可按照相应技术验收规程参照本细则执行。

第三条山东电监办具体负责山东省内各发电机组进入及退出商业运营管理工作。

第四条发电机组进入及退出商业运营的相关工作应坚持公平、公正、高效的原则。

第二章新建机组并网调试工作程序和要求第五条各发电企业应在每年12月31日前以正式文件形式向山东电监办报送下年度新建发电机组的投产计划。

- 1 -第六条新建发电机组进行调试运行按照下列程序办理：（一）机组首次并网前，发电企业应将建设和调试进度情况向相关电力调度机构通报。

（二）发电企业应在新建发电机组计划调试运行前60日向山东电监办和相应电力调度机构提交新建机组核准文件、环评批复文件等资料，风电企业还应附低电压穿越能力相关证明材料。

（三）发电企业与电力调度机构签订并网调度协议，按照协议向电力调度机构提出机组并网调试运行申请，并抄报山东电监办。

（四）电力调度机构自接到发电企业申请后10个工作日内安排新建机组并网调试运行。

对涉及电网安全稳定运行的相关试验，原则上应自发电企业提出申请后20日内完成。

第七条电力调度机构因故不能及时安排并网调试运行或不能按时完成涉网试验的，应书面向发电企业说明原因，并抄报山东电监办备案。

第八条发电机组并网调试运行工作应遵循国家电力监管委员会《电网运行规则（试行）》的有关规定。

第三章进入商业运营的条件第九条新建发电机组进入商业运营前应当完成以下工作：新- 2 -建火力发电机组已按《火力发电建设工程启动试运及验收规程》（DL/T5437-2009）要求完成分部试运、整套启动试运。

改善电厂调频性能的储能策略研究和容量配置摘要：大规模可再生能源发电比例迅速上升，显著降低了电厂参与电网调频的负荷比例。

储能调频具有快速充放电特性，其应用能提高电厂的经济效益，已成为电厂的主要研究方向。

本文对改善电厂调频性能的储能策略和容量配置进行了详细阐述。

关键词：电厂；调频性能；储能控制策略；容量配置大规模新能源并网，缓解了电力短缺问题。

但其自身的间歇性及不确定性给电网的电能质量带来了严重的影响。

频率是电能质量的一项重要指标，它对电力系统的稳定运行有着至关重要的影响。

在我国，火电和水电仍是电力系统的主要调频方式。

但传统的机组响应速度及精度有限，不能完全满足目前调频需求。

而储能作为一种新兴产业，在世界电力调频市场中得到了越来越广泛的认可。

一、储能调频系统技术概述1、特征。

自动发电控制(AGC)通过实时调节电网中机组的有功出力，实现对电网频率及联络线功率进行控制，解决分钟或秒级短时间尺度内，区域电网具有随机特性的有功不平衡问题。

当前，电网AGC调频功能主要由水电、燃气机组及火电机组提供。

将一次能源转换成电能将经历一系列复杂过程，目前作为主力的火电机组的AGC调频性能与电网的调节期望差距较大，具体表现为调节的延迟、偏差(超调和欠调)等现象。

而适用于电网AGC调频的储能系统，在额定功率范围内能在1s内、以99%以上的精度完成指定功率的输出，其综合响应能力完全满足在AGC调频时间尺度内的功率变换需求，即调节反向、调节偏差及调节延迟等问题将不会出现。

2、构成。

储能系统主要由锂电池(含BMS)、双向功率变换装置等核心设备组成，主要包括:①锂电池集装箱。

②双向功率变换装置集装箱。

③储能锂电池柜(含BMS)。

④直流配电柜(含BMS供电系统)。

⑤双向功率变换装置。

⑥SCADA数据采集与监视控制系统。

⑦系统的防雷及接地装置。

⑧集装箱房土建基础及辅助设施。

3、原理。

储能电站经发电机组高压厂用母线段接入，与发电机组并联独立运行，每次调节时，电网会给电厂机组下达一个指令，如果下达功率增加的指令，那么储能系统发电功率和电厂机组就会联合出力。
