网管修改参数操作

目录2 网管配置.........................................................................................................................................2-12.1 概述.............................................................................................................................................................2-22.2 相关概念.....................................................................................................................................................2-32.3 带外网管配置实例....................................................................................................................................2-42.4 带内网管配置实例....................................................................................................................................2-72.4.1 ATM-DSLAM....................................................................................................................................2-72.4.2 IP-DSLAM.......................................................................................................................................2-102.5 设置带外网口IP地址............................................................................................................................2-132.6 设置系统路由..........................................................................................................................................2-142.7 设置带内接口IP地址............................................................................................................................2-152.8 设置访问地址列表..................................................................................................................................2-152.8.1 设置允许访问地址列表................................................................................................................2-152.8.2 设置拒绝访问地址列表................................................................................................................2-162.9 设置防火墙..............................................................................................................................................2-172.10 设置网管工作站....................................................................................................................................2-182.10.1 设置网管工作站参数..................................................................................................................2-182.10.2 激活网管工作站...........................................................................................................................2-19插图目录图2-1 带外网管配置流程图..........................................................................................................................2-4图2-2 带外网管组网图...................................................................................................................................2-5图2-3 带内网管（ATM-DSLAM）配置流程图.........................................................................................2-7图2-4 带内网管（ATM-DSLAM）组网图.................................................................................................2-8图2-5 带内网管（IP-DSLAM）配置流程图............................................................................................2-10图2-6 带内网管（IP-DSLAM）组网图....................................................................................................2-11操作手册表格目录表格目录表2-1 MA5100网管特点................................................................................................................................2-2表2-2 带外网管配置数据规划表..................................................................................................................2-5表2-3 带内网管（ATM-DSLAM）配置数据规划表.................................................................................2-8表2-4 带内网管（IP-DSLAM）配置数据规划表....................................................................................2-11表2-5 设置系统路由相关操作列表............................................................................................................2-14表2-6 设置允许访问地址列表相关操作列表...........................................................................................2-16表2-7 设置拒绝访问地址列表相关操作列表...........................................................................................2-17表2-8 设置防火墙相关操作列表................................................................................................................2-18表2-9 设置网管工作站参数相关操作列表...............................................................................................2-19表2-10 激活网管工作站相关操作列表.....................................................................................................2-19操作手册 2 网管配置2 网管配置关于本章本章介绍MA5100网管的配置。

一.每次接site必做Step4 cabx1.远程登录站点，使用OAM地址（IP地址）=moshell 200.86.246.10（SITE IP地址）会自检IP CONTACT,如果没有问题，会显示如下信息2.加载所有MO信息=lt allMO信息加载完毕，显示loaded MO个数和total MO个数3.查看site当前告警=Alt查询结果，当前站点有2个告警，that contrals external alarms.power and climate HW, cabinetIdetifier为没有装外部告警模块装外部告警模块M NTP system time sync fault为没有连接OSS告警处理方法Solution：1.LinkFailure =将RRU上下电即可2.ResourceConfigurationFailure=小区配置有问题，小区起不来3.ServiceUnavailable=S1接口连接失败，查询MME的IP地址是否设置正确，本次是因为MME的IP设置错误。

4.查看cell状态=st cell查看RRU,SECTOR命令都类似：ST RRU/ST SECTOR该site有1个cell，第一条为cell对应硬件地址和配置第二条显示cellid=CQL_40004_1，PROXT=813，状态为unlocked和enabled二．优化常用修改参数命令：1.找power对应参数=GET . POWER会输出很多参数，我们只关心如下Cell max transmissionpower=430dBmPartofsectorpower=100；CQL40004_1该小区分到了sector功率为100% confOutputpower=20; CQL40004_1小区输出功率为20wsectorpower=20；CQL40004_1对应sector输出功率为20W我们修改功率，只修改confOutputpower2.修改cell功率2.1 修改cell功率前，必须先毙掉cell，sector毙掉cell=bl cell，选择“Y”毙掉cell=bl sector，选择“Y”2.2 修改cell confoutputpower功率=set SectorEquipmentFunction=1 confOutputPower 20 SectorEquipmentFunction=1；修改对应MOconfOutputPower 20；修改cell功率为20W输入后，Moshell会询问是否修改confOutputPower，选择”Y”修改cell partOfSectorPower功率为90%=set EUtranCellTDD=CQL40004_1 partOfSectorPower 902.3修改cell功率后，再解放cell，sector解放cell=deb cell解放sector=deb sector备注：解放sector速度会比较慢，请等待3.查看频点=get . earfcn目前site频点为390504.修改频点4.1毙掉cell=bl cell4.2 查看对应MO可执行的命令=acl EUtranCellTDD=CQL40004_1EUtranCellTDD=CQL40004_1下可执行操作为changeFrequency4.3修改CQL40004_1频点=acc EUtranCellTDD=CQL40004_1 changeFrequency; moshell问是否执行，选“Y”备注：修改频点等大操作，命令为ACC, 普通修改为Set输入修改频点值391504.4解放小区=deb cell5.修改QRX接入门限5.1 查询QRX对应参数=GET . QRX（每个操作都应该毙解cell，以后的笔记中省略该步骤）查询结果，qRxLevMin和qRxLevMinOffset可修改5.2 修改qRxLevMin为-140（默认值）6.查询不清楚参数的含义=mom . pZeroNominalPucch; 查询pZeroNominalPucch参数含义pZeroNominalPucch参数的含义，range范围，默认值7.修改上行信道功率7.1 获取PZERO对应可执行操作, 上行控制和共享信道功率PZERO可执行的修改的参数为pZeroNominalPucch，pZeroNominalPusch，上行控制和共享信道功率7.2 修改上行控制信道功率= set EUtranCellTDD=CQL40004_1 pZeroNominalPucch -117把EUtranCellTDD=CQL40004_1的Pucch功率改为-1177.3修改上行共享信道功率= set EUtranCellTDD=CQL40004_1 pZeroNominalPusch -117把EUtranCellTDD=CQL40004_1的Pusch功率改为-1178.修改CFI8.1获取CFI对应可执行操作=GET . CFI8.2 CFI参数含义，默认CFI=0为自适应带宽的格式，CFI=1对应2个control symbol8.3 修改CFI=5;为根据UE个数自适应改变control symbol个数的模式=set EUtranCellTDD=CQL40004_1 pdcchCfiMode 59.修改传输模式9.1获取transmissionMode对应可执行操作=get . transmissionMode当前传输模式为3transmissionMode的解释9.2修改为常用传输模式2,3,7,810.修改PCI信息10.1 获取PCI信息=get . cellidPCI 2个参数，CELLIDGROUP=166和CELLID=0; PCI=166*3+0=49810.2修改CELLIDGROUP=16711.修改时隙配比11.1查看时隙配比=get . subframe该站点特殊子帧pattern=7，时隙子帧配比=2（默认3:1）subframeAssignment=1（2:2）；subframeAssignment=2（3:1）11.2修改时隙配比为1（2:2）=set EUtranCellTDD subframeAssignment 1（微站使用SET命令，宏站使用SET1，且只能对整个site不能对单个cell修改）12.查看底噪12.1定义了IntferenceScanner统计，pmRadioRecInterferencePwr这个测量值12.2激活定义好的测量scanner状态=pdeb IntferenceScanner激活后，IntferenceScanner为active状态12.3查看定义的统计=PST, IntferenceScanner为active状态12.4查看site实际底噪= pget . pmRadioRecInterferencePwr$pmRadioRecInterferencePw i[16]为底噪打点分布区间，本站多分布在【3】12.5 查询pmRadioRecInterferencePwr参数含义= pmom . pmRadioRecInterferencePwr$16个区间对应的N+I分布值，【3】区间为-119~-118；一般N+I在=-106以上才有问题，不正常【11】正确情况，底噪应该多分布在【0】~【4】附录：可直接copy以下命令到moshell，进行底噪测试pcr IntferenceScanner EUtranCellTDD pmRadioRecInterferencePwrpdeb IntferenceScannerpstpget . pmRadioRecInterferencePwr$pmom . pmRadioRecInterferencePwr$13.添加系统常量13.1 找到管理系统常量的MO=PR SYSYEM; 此处为790 ENodeBFunction=1,SystemConstants=113.2查看该MO,ENodeBFunction=1,SystemConstants=1底下，可执行的操作；添加（Write）/删除（Reset）13.3增加一个系统常量= acc ENodeBFunction=1,SystemConstants=1 writeSystConst13.4 给新的系统常量赋值，name=220，value=15013.5 查看新的系统常量是否写正确=get ENodeBFunction=1,SystemConstants=1这里name=220，value=150的新系统常量已经写入实际用例：解决创意终端解调问题，增加该系统常量前，创意终端速率有毛刺，不平稳，增加该系统常量，速率平稳14.删除系统常量14.1 pr system14.2 acl ENodeBFunction=1,SystemConstants=114.3 acc SystemConstants=1 reset SystConstMoshell会提示删除的系统常量名，这里name=22015.查看历史告警查看历史告警=lga输入密码=rbslga -s 20130401 //查询历史操作，例如本指令是查20130401之后的操作查看链接失败的告警= lga | grep LinkFailure16.查看历史操作查看历史操作= lgolgo -s 20130411 //查询历史操作，例如本指令是查20130411之后的操作17.创建CV,备份; 基站配置倒回17.1查看以前的CV =CVLS查询到以前的一个CV范例17.2创建CV=CVMS 20130416(CV文件名)17.3倒回一个CV=CVSET 20130416(CV文件名)17.4 倒回CV后，重启基站，则基站会安装该CV配置进行重启和配置=ACC 0 MANUALRESTART17.5删除CV=CVRM 20130416(CV文件名)17.6 确认当前CV=CVLS；是否为需要倒回的CVExecuting: 20130415_before//是需要倒回的CV，CV名20130415_before18.重启基站18.1 查询ManagedElement=1这MO下可执行操作，manualRestart=ACL 018.2 重启基站=ACC 0 manualRestart18.3可选择0~3重启方式，0为热启动，只重启软件，2为冷启动，重启软件+硬件；常用0,218.4选择重启原因，一般选3=UNPLANNED_O_AND_M_ISSUE18.5输入具体重启信息，这里为test测试18.6 检查基站重启进度=POLU，如果有文件出错，会停在当前文件备注：POL，也可以检查进度，但它不论出错都会执行完毕18.7检查基站重启进度，如果重启完毕，返回如下检查基站重启进度，如果重启在进行中，返回如下18.8确认当前CV=CVLS；是否为需要倒回的CVExecuting: 20130415_before//是需要倒回的CV，CV名20130415_before19.查看小区下附着的UE数量（UE成功attached在该小区）= UE print -admitted20.查看系统信息（SI）的周期= get . sip //SI单位为frame(10ms)21.从网络结构上来看，查看板子的状态= ST PLUG该站有1个RRU,能看到硬件地址，状态，如用ST RRU，只能看到RRU状态，不能看到地址22.查看硬件状态= cabx宏站为DUL21，微站为DUL20；可看见RRU硬件位置，是否ON，有无FAULT；CELLID, PCI可见23.查看MME状态=ST MME24.查询命令用法=H+命令；范例=H SET1(查询SET1命令用法)SET1用于以下4个MO修改=tac, frameStartOffset, subframeAssignment, specialSubframePattern25.重启RRU25.1找到RRU板子位置=ST PLUG，这里位置为18725.2查看RRU板子上可执行操作=ACL 187(RRU板子位置)25.3重启RRU=ACC 187 RESTARTUNIT(187=RRU板子位置)25.4 查看RRU是否已经通=ST PLUG26.修改加密算法26.1查看加密算法优先级=get . algori26.2修改加密算法=SET SecurityHandling=1 cipheringAlgorithms 027.查看CELL根序列= get . rootseq每个cell都有一个rachRootSequence，SSV报告需要填写28．加载，加扰上行扰码需要加信号发生器；一般为下行加扰/加载28.1 查询是否加扰=GET . AILG加扰feature=false，加扰=false28.2查看site是否创建了AirIfLoadProfile这个MO= PR AirIfLoadProfile范例为已经创建AirIfLoadProfile，如果没创建，则返回为空，需要自己创建AirIfLoadProfile28.3创建MO, AirIfLoadProfile= CR ENodeBFunction=1,AirIfLoadProfile=1检查MO, AirIfLoadProfile是否创建成功=PR AirIfLoadProfile28.4 Set EUtranCellTDD ailgRef ENodeBFunction=1,AirIfLoadProfile=128.5 激活加扰/加载的feature=Set . featureStateAilg 128.6设置DL loadLevel 为70%，根据不同的需要也可以设置为其他的值= Set . dlPrbLoadLevel 7028.7做个CV，名为active_ailg= cvms active_ailg（此步骤可省略）28.8 解放该小区=DEB EUtranCellTDD=CQL40004_128.9 激活加扰=Acc EUtranCellTDD=CQL40004_1 startAilg备注：必须在cell active下修改alig，每次闭小区（bl EUtranCellTDD=XXX）或者站点重启，这个时候小区扰码已经关闭，都要重新执行acc EUtranCellTDD=XXX startAilg 才能再启动其实每次闭小区的时候都给自动去扰码了激活后，ailgActive true29. 获取SITE FEATRUE功能信息= get . feature会显示site所支持的feature和是否激活30．修改小区inactive timer30.1查询inactivity timer的配置=get . timer30.2修改inactivity timer为最大86400=SET Rcs=1 tInactivityTimer 8640031. PING IP31.1查MME PROXY=acl . ping752为OMM的proxy，760为MME proxy31.2查MME IP地址=get 760（MME PROXY）31.3 PING MME IP=ping 100.86.246.10备注：不能识别大写，只能小写32.查询site到核心网路由32.1查SITE 接口=get . interfaceIPinterface=1为OAM地址，IPinterface=2为业务地址查询IPinterface=1OAM路由=get hernet=1,IpInterface=133. 查看8通道天线feature是否激活= get . oct33.1激活8通道天线feature=set Licensing=1,OptionalFeatures=1,OctAntUlPerfPkg=1 featureStateOctAntUlPerfPkg 134.查看2通道天线feature是否激活= get . dualant34.1激活/关闭2通道天线feature= set Licensing=1,OptionalFeatures=1,DualAntDlPerfPkg=1 featureStateDualAntDlPerfPkg 0 （1为激活）35.修改TAC35.1查询cell TAC号=GET . TAC35.2修改CELL的TAC=SET 813 TAC 1(CELL PROXY=813，TAC=1)36. 修改小区PCI36.1.获取小区PCI信息= get . physic36.1修改cell 的physicalLayerCellIdGroup =set EUtranCellTDD=CQL40004_1 physicalLayerCellIdGroup 165备注：不能直接修改cellid，因为cellid的范围只有0-2，会和同站其他小区冲突，只能先修改physicalLayerCellIdGroup36.2 改physicalLayerCellIdGroup后，再改physicalLayerSubCellId=set EUtranCellTDD=CQL40004_1 physicalLayerSubCellId 1。

LTE网管U31简易操作登陆网管系统……概述：打开配置，单击网元管理右击SDR-OMMB-LTE，点击启动网元管理一：动态管理1；击动态管理，在该页面下，可以查询小区状态，关断小区，解关断小区（MMB网管：在视图——动态管理）在动态管理选中要操作的网元单击中的第二个图标，点击E-UTRANTDD小区双击查询小区状态点击执行关断小区，解关断小区，和查询小区状态一样的操作，如下：查询小区状态，执行的结果如下：点击中的可以导出结果二：配置管理（与规划表核对参数，修改邻区，PCI，PRACH）1：点击配置管2：单击配置管理，点击配置数据批量修改可以进行PCI，子帧配比等的修改选中要操作的网元双击E-UTRAN TDD小区与规划数据核对，PCI，子帧配比等如有错误，修改好之后进行保存，保存之后进行数据同步（注：同步时切记只选择TD-LTE，不选择TD-SCDMA；只进行增量同步，不要进行整表同步）在配置管理——邻区调整工具，进行简单的添加邻区(单站验证阶段，一般只添加本站的邻区，或者附近1，2个站邻区关系的添加。

后续簇优化阶段需要配合SNO软件规划邻区)添加邻区之后同样需要数据同步。

3：配置管理下也可以进行规划数据的导出：选择要导出的网元（注意：模版类型选择：TD-LTE）三：统一数据跟踪（进行频谱和信令的跟踪）1：频谱跟踪（观察小区的底噪）（MMB网管：在视图——统一数据跟踪）点击第一个通用设置按钮选择要跟踪的网元点击第二个按钮开启超级模式：键盘锁定大写模式，同时摁住SUR三个键，在对话框中输入大写SUPER点击确定，如下图：（最低下一行多出了频谱扫描）点击频谱扫描选择要跟踪的小区，注：子帧号选择为2点右下方的“+”号添加注：观察对象，选择为点击执行（同步）按钮：点击频谱绘图按钮，结果如下：NIAvg在-116dBm为正常，大于-116dBm则为有底噪点击可以暂停跟踪2：信令跟踪：同频谱扫描一样，先选择要跟踪的网元，点击UE级小区选择小区；在观察对象中选择，标准信令和业务观察；点击执行按钮，结果如下：四：诊断测试：（更新到最新的经纬度，与规划表核对是否有出入）经度、维度（配置）项是手工输入进去的，网元项系统自动识别的，如果差别较大可以ctal+a 拷贝出来告诉测试人员。

DCH-4000P⽹管使⽤⼿册DCH-4000P⽹管使⽤⼿册管理DCH-4000P使⽤设备 (3)状态信息 (3)输⼊设置 (4)CI解扰 (6)输出设置 (8)解码设置 (9)IP输⼊设置 (12)IP输出设置 (13)节⽬复⽤ (20)过滤设置 (26)系统设置 (27)使⽤设备1、若需要使⽤某⼀台设备，⽤⿏标选中该设备，双击⿏标左键，即可在右上⽅出现该设备的详细设备参数设置，打开后可以对其内容进⾏设置2、若需要退出对该设备的操作，只需点击中红⾊叉即可状态信息1、Input Status：显⽰该设备的状态信息及输⼊源的使⽤情况，如下图所⽰1.1在状态信息栏中，该设备的输⼊源包括：ASI、Tuner、IP（当IP设置为IP输⼊时出现）；1.2图标：表⽰设备没有锁定该输⼊源；1.3图标：表⽰设备锁定该输⼊源，同时显⽰出输⼊源的输⼊总⽐特率（MHz）、输⼊有效⽐特率（MHz）、包长（单位：Byte，⼀般是188个字节长度），并在输⼊源右边的条形图中显⽰⽐例，蓝⾊表⽰背景，深绿⾊表⽰输⼊总⽐特率，浅绿⾊表⽰输⼊有效⽐特率；1.4根据不同输⼊源，还会显⽰不同的参数信息：Tuner：显⽰强度（dBm）、信噪⽐（dB）、误码率、Eb/No(dB)IP：显⽰连接状态2、查询设置：分为⾃动查询和⼿动查询2.1⾃动查询：★若点击开启，在查询间隔中输⼊间隔时间，点击“应⽤”按钮，显⽰⾃动查询状态已启⽤；★若不选中开启，点击“应⽤”按钮，显⽰⾃动查询状态已警⽤；2.2 ⼿动查询：在需要查询输⼊源状态信息时点击“查询”按钮；输⼊设置1、QAM设置：根据⽤户需求，设置该设备的输⼊参数，包括：QAM数、有线频率、有线符号率；如下图所⽰2、2.1QAM数：16、32、64、128、256可选2.2有线频率：范围为0~999999 KHz2.3有线符号率：范围为0~45000 KBaud3、提交按钮：将⽤户设置的所有信息提交到设备，并弹出消息对话框，提⽰⽤户提交成功；如图所⽰4、刷新按钮：重新从设备当前输⼊源中获取所有信息5、加载按钮：到本地指定⽬录中把上次保存的设备所有设置信息⽂件加载进来，如下图所⽰4.1 点击“打开”按钮，弹出选项对话框，图标表⽰加载此项，图标表⽰不加载此项4.2 点击“确定”按钮加载数据成功，点击“取消”退出加载操作；6、保存按钮：将设置的所有参数保存到本地⽬录中，点击“确定”按钮保存数据成功，点击“取消”退出保存操作CI解扰1、解扰⽬的：将加扰的TS流信息按照⼀定⽅式进⾏解扰操作，使其能正常输出，它的操作如下图所⽰1.1 输⼊源：可选ASI、Tuner、IP（当IP设置为IP输⼊时出现）、Mux TS（当需要节⽬复⽤或过滤功能出现）1.2 解扰⽅式：该设备中有两个CI卡槽位，如上图所⽰，Slot1中插⼊⼀张CI卡进⾏解扰；★点击“Slot1”按钮，弹出CI Information对话框，主要是⽤来显⽰CI ⼤卡信息；图标：可以进⼊该项的⼦菜单图标：返回上⼀层菜单图标：没有⼦菜单图标：当前是主菜单例如下图所⽰，双击Version Information，显⽰版本信息：★若点击“Slot1”按钮，弹出CI Information对话框，显⽰如下图情况：解决⽅案：⑴检查系统设置中接受警报IP是否与本机IP⼀致，若不⼀致请设置为本机IP，设置成功后点击“提交”按钮；⑵检查UDP应⽤协议的216端⼝是否被占⽤；1.3 图标或图标后是显⽰插⼊的CI⼤卡名字1.4图标：表⽰CI卡槽中插⼊CI⼤卡1.5 图标：表⽰CI卡槽中没有插⼊CI⼤卡1.6节⽬信息列表：显⽰该输⼊源中的所有节⽬信息及通过哪种⽅式解扰；通道设置栏中可以选择⽤Slot1进⾏解扰或Slot2进⾏解扰（前提：CI卡槽中插⼊CI⼤卡）、也可以选择Bypass（不解扰）、不选则主动会填充Free Bypass（免费节⽬不解扰）；2、提交按钮：将⽤户设置的所有信息提交到设备3、刷新按钮：重新从设备当前输⼊源中获取所有信息4、加载按钮：到本地指定⽬录中把上次保存的所有设置信息⽂件加载进来5、保存按钮：将设置的所有参数保存到本地⽬录中注：“提交、刷新、加载、保存”按钮的操作⽅法，请参看“输⼊设置”中对应的讲解；输出设置1、ASI设置：选择输⼊源，通过ASI输出⼝按照⼀定包长输出节⽬信息，如下图所⽰1.1输⼊源：可选择 ASI、Tuner、IP IN（当IP设置为IP输⼊时出现）、CI Descramble（当进⾏完CI解扰后出现）、Mux TS（当需要复⽤节⽬或过滤功能出现）1.2包长选择（单位：Byte）：可选188(固定包长)或Bypass(按照输⼊时的包长格式进⾏输出)2、ASI2/SDI设置：（ASI2和SDI共⽤⼀个输出⼝）2.1 若制式选择ASI2，表⽰⽤ASI2格式进⾏输出，如下图所⽰：2.1.1 输⼊源选择：可选择 ASI、Tuner、IP IN（当IP设置为IP输⼊时出现）、CI Descramble（当进⾏完CI解扰后出现）、Mux TS（当需要复⽤节⽬或过滤功能出现）2.1.2包长选择（单位：Byte）：可选188(固定包长)或Bypass(按照输⼊时的包长进⾏输出)2.2 若制式选择SDI，表⽰⽤SDI格式进⾏输出，如下图所⽰：2.2.1 ⾳频数据标识：可选择 Group 1、Group 2、Group 3、Group 4；2.2.2 嵌⼊⾳频类型：主要有None、One、Two、One&Two四种类型；3、提交按钮：将⽤户设置的所有信息提交到设备4、刷新按钮：重新从设备当前输⼊源中获取所有信息5、加载按钮：到本地指定⽬录中把上次保存的所有设置信息⽂件加载进来6、保存按钮：将设置的所有参数保存到本地⽬录中注：“提交、刷新、加载、保存”按钮的操作⽅法，请参看“输⼊设置”中对应的讲解；解码设置1、播放设置：根据不同输⼊源的节⽬信息进⾏播放设置，如下图所⽰1.1 输⼊源：选择需要进⾏播放设置的输⼊源，可选择 ASI、Tuner、IP IN（当IP设置为IP输⼊时出现）、CI Descramble（当进⾏完CI解扰后出现）、Mux TS（当需要复⽤节⽬或过滤功能出现）1.2节⽬选择：在指定输⼊源下选择需要进⾏播放设置的节⽬；2、视频设置：主要的参数包括制式、屏宽⽐、DVB字幕语⾔、EBU字幕语⾔、优先级、失效模式、CC字幕、视频报警、VBI模式，如下图所⽰2.1制式：主要分为Auto、PAL、NISC、SECAM格式2.2屏宽⽐：在显⽰器上呈现出的画⾯的长和宽的⽐例，主要分为4:3 Full、4:3 Letterbox、16:9 Full、Auto格式2.3DVB字幕语⾔：输⼊DVB⽀持的任何⼀种语⾔，例如eng2.4EBU字幕语⾔：输⼊EBU⽀持的任何⼀种语⾔，例如eng2.5优先级：设置视频显⽰的字幕语⾔，可设置为DVB First或EBU First2.6失效模式：当显⽰出来的视频出现异常时所呈现出的视频状态，可设置为No Sync（没信号）、Black Screen（⿊屏）、Still Pictures（静⽌图像）2.7CC字幕：针对残疾⼈⼠字幕语⾔，可设置为On（启⽤）或off（关闭）2.8视频报警：当视频出现异常时向接收报警服务器发出的警报消息，可设置为Enable（激活）或Disable（禁⽤）2.9VBI模式：对视频进⾏指定范围的逐⾏扫描，Enable（激活）、Disable（禁⽤）3、Biss设置：通过加密的⽅式，要求访问该输⼊源中的节⽬信息就必须输⼊正确的密钥才可以访问到；3.1模式：off、Biss 1、Biss E3.1.1 若模式为off，表⽰不使⽤Biss设置，如下图所⽰3.1.2 若模式为Biss 1，则该设备通过输⼊源获取的节⽬信息后只有输⼊正确的密钥后才可以访问到节⽬内容，⽽其他⽤户只能搜索到节⽬但不能访问⾥⾯的内容信息，如下图所⽰3.1.3若在模式下拉框中选择Biss E，则该设备通过输⼊源获取的节⽬信息后只有输⼊正确的标识和密钥后才可以访问到节⽬内容，⽽其他⽤户只能搜索到节⽬但不能访问⾥⾯的内容信息，如下图所⽰4、⾳频设置：主要是⽤来控制输⼊源下节⽬信息声⾳，它主要包括⾳量、调制、⾳频语⾔、⾳频报警，如下图所⽰4.1⾳量：由⼩到⼤（0~99），可通过⼿动⽅式改变⾳量⼤⼩，也可⽤⿏标拖动⽅式改变⾳量⼤⼩4.2调制：主要是针对不同的声⾳效果设置⾳量，可选择Left（左声道）、Right （右声道）、Stereo（⽴体声）、Mono（单⼀声道）；4.3⾳频语⾔：选择输⼊源下指定节⽬信息的⾳频语⾔4.4⾳频报警：主要针对⾳频出现异常时向接受报警的服务器发出的警报，选择“禁⽤”表⽰不使⽤⾳频报警功能，选择“开启”表⽰使⽤⾳频报警功能；5、提交按钮：将⽤户设置的所有信息提交到设备6、刷新按钮：重新从设备当前输⼊源中获取所有信息7、加载按钮：到本地指定⽬录中把上次保存的所有设置信息⽂件加载进来8、保存按钮：将设置的所有参数保存到本地⽬录中注：“提交、刷新、加载、保存”按钮的操作⽅法，请参看“输⼊设置”中对应的讲解；1、IP输⼊：单播地址：组播地址：[1] 在⽬的地IP地址栏输⼊发送机设置的单播或多播IP 地址（Uni/Multicast IP）；[2] 设置⽬的地UDP 端⼝为发送机设置的UDP 端⼝；[3] 设置应⽤协议为UDP 或RTP；[4] 设置平滑为Auto、Fixed Rate或Disable[5] 设置合适的传输流码率（针对应⽤协议为RTP时才使⽤）；[6] 扩展板IP、⼦⽹掩码、⽹关根据实际填写，Mac 地址固定；[7] 设置完毕后，完成IP 输⼊功能的设置；2、提交按钮：将⽤户设置的所有信息提交到设备3、刷新按钮：重新从设备当前输⼊源中获取所有信息4、加载按钮：到本地指定⽬录中把上次保存的所有设置信息⽂件加载进来5、保存按钮：将设置的所有参数保存到本地⽬录中注：“提交、刷新、加载、保存”按钮的操作⽅法，请参看“输⼊设置”中对应的讲解；1、IP输出设置：单播同⽹段输出设置：1.1DVB模式：输⼊源⾥选择的传输流直接打包成IP 流，因此IP 流包含了所有节⽬[1] 根据实际情况选择输⼊源、应⽤协议、扩展板IP、⼦⽹掩码、扩展等，如下图所⽰[2] 在制式框内选择DVB，点击，弹出以下对话框[3] 在组播/单播IP 栏输⼊单播IP 地址，即⽬标机器IP 地址（与扩展板IP 处于同⼀⽹段）；[4] 在⽬的地UDP 端⼝设置端⼝号；[5] 在⽬标Mac 地址输⼊⽬标机器的Mac 地址（必须填写）；[6] 设置完毕后点击确定，在IP 设置主菜单点击，完成DVB 同⽹段输出设置；单播跨⽹段输出设置：[1] 根据实际情况选择输⼊源、应⽤协议、扩展板IP、⼦⽹掩码、⽹关，跨⽹段时要输⼊⽹关MAC地址(此项要设置成 1400P所连路由器的MAC地址)；[2] 在制式框内选择DVB，点击，弹出以下对话框；[3] 在组播/单播IP 栏输⼊单播IP 地址，即⽬标机器IP 地址（与扩展板IP 处部于同⽹段）；[4] 在⽬的地UDP 端⼝设置端⼝号；[5] 在⽬标Mac 地址输⼊⽬标机器的Mac 地址,也可以不设置；[6] 设置完毕后点击“确定”，在IP设置主菜单点击，完成DVB 跨⽹段单播输出设置；组播输出设置：[1] 根据实际情况选择输⼊源、应⽤协议、扩展板IP、⼦⽹掩码、⽹关；[2] 点击，弹出以下对话框：[3] 在组播/单播IP 栏输⼊组播IP 地址，范围是224.0.0.0 – 239.255.255.255；[4] 在⽬的地UDP 端⼝设置端⼝号，接收端需要设置同样的UDP 端⼝号；[5] ⽬标Mac 地址可以不设置，如下图所⽰1.2 IPTV：传输流被解复⽤成单个的节⽬，每个IP 流包含⼀个节⽬单播同⽹段输出设置：[1] 根据实际情况选择输⼊源、应⽤协议、扩展板IP、⼦⽹掩码、⽹关；[2] 选择制式⾥⾯的IPTV，点击，出现以下对话框⼝呈可⽤状态；选中开启，和按钮呈可⽤状态；[4] 勾选开启，填写⽬的地UDP 端⼝；[5] 设置组播/单播IP 为⽬标机器IP 地址（与扩展板IP 处于同⼀⽹段）；[6] 设置⽬标MAC地址为⽬标机器的Mac 地址(必须设置)[7]在TS 输⼊⾥选择节⽬点击添加进IP 输出列表，或者在IP 输出内选择节⽬点击移除IP 输出的节⽬[8] 点击提交→点击确定→在IP设置主界⾯点击，完成对IPTV 的单播同⽹段输出设置单播跨⽹段输出设置：[1] 根据实际情况选择输⼊源、应⽤协议、扩展板IP、⼦⽹掩码、⽹关，跨⽹段时要输⼊⽹关MAC地址（此项要设置成1400P所连路由器的MAC地址）；[2] 在制式框内选择IPTV，点击弹出以下对话框：[3] 最右边是输出通道设置，最多可以设置六路；选中其中⼀路，开启和⽬的地UDP端⼝呈可⽤状态；选中开启，和按钮呈可⽤状态；[4] 勾选开启，填写⽬的地UDP 端⼝；[5] 设置组播/单播IP 为⽬标机器IP 地址（与扩展板IP 处于不同⽹段）；[6] 设置⽹关MAC地址为⽬标机器的Mac 地址，可以不设置；[7] 在TS 输⼊⾥选择节⽬点击添加进IP 输出列表，或者在IP 输出内选择节⽬点击移除IP 输出的节⽬[8] 点击提交→点击确定→在IP 设置主界⾯点击，完成IPTV 跨⽹段单播输出设置；组播输出设置：[1] 根据实际情况选择输⼊源、应⽤协议、扩展板IP、⼦⽹掩码、⽹关；[2] 选择制式⾥⾯的IPTV，点击，出现以下对话框：[3] 最右边是输出通道设置，最多可以设置六路；选中其中⼀路，开启和⽬的地UDP端⼝呈可⽤状态；选中开启，和按钮呈可⽤状态；[4] 勾选开启，填写⽬的地UDP 端⼝；[5] 设置组播/单播IP 为组播地址；[6] 因为是组播，⽬标MAC地址不⽤设置；[7] 在TS 输⼊⾥选择节⽬点击添加进IP 输出列表，或者在IP 输出内选择节⽬点击移除IP 输出的节⽬。

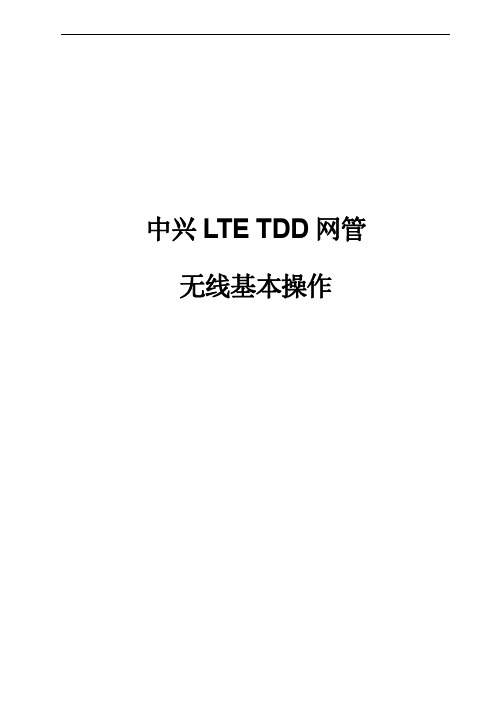

中兴LTE TDD网管无线基本操作目录1基本操作 (3)1.1客户端登陆&退出 (3)1.2登陆管理界面 (4)1.3权限申请 (5)1.4数据备份&恢复 (7)1.5参数导出 (9)1.6数据同步 (12)2参数修改 (15)2.1参数修改操作 (15)2.1.1参数修改步骤 (15)2.1.2无线参数位置 (16)2.2参数批量修改 (19)2.2.1权限申请 (20)2.2.2批操作小区选择 (20)2.2.3参数修改&保存 (22)2.3导表修改无线参数 (23)2.3.1参数&模板 (23)2.3.2导表修改操作 (23)EMS版本：V2.00.030e1基本操作1.1客户端登陆&退出●客户端登陆单击开始→所有程序→NetNumen Unified Management System→NetNumen Client打开登陆界面：输入账号、密码和服务器地址，点击OK。

登陆EMS后初始界面如下：●客户端退出单击主菜单Syster→Exit，弹出提示框如下图所示。

点击OK退出客户端。

1.2登陆管理界面在导航栏EMS Server下，右键单击TDDOMM弹出菜单，单击NE Management→Start NE Management打开NE Management。

在导航栏EMS Server下，右键单击TDDOMM弹出菜单，单击NE Management→Configuration Management打开配置管理。

配置管理界面如下图所示。

1.3权限申请单站权限申请导航栏右键单击eNodeB，点击Apply Mutex Right申请该站权限。

弹出确认窗口点击Yes。

导航栏eNodeB显示符号，表明权限已获取。

子网权限申请导航栏右键单击子网，点击Batch Apply Mutex Right申请子网权限。

弹出确认窗口点击Yes。

导航栏下所有eNodeB显示符号，表明子网权限已获取。

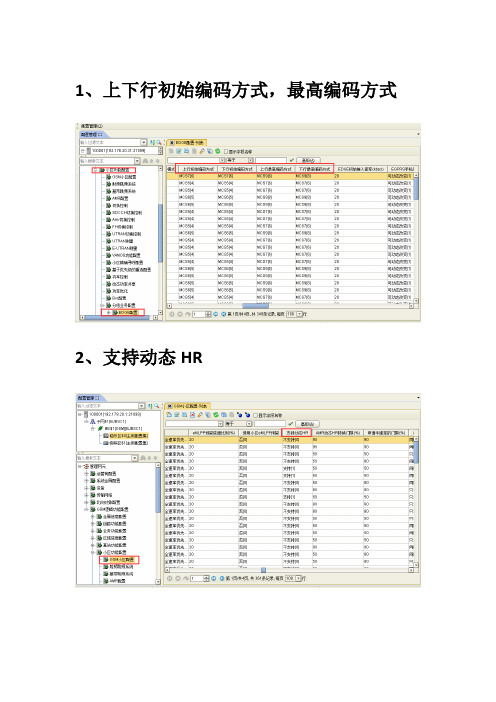

1、上下行初始编码方式，最高编码方式2、支持动态HR3、EUTRAN小区重选最大/最小门限值（2dB）4、静态PDCH信道（添加PDCH信道，需要按顺序依次在后边添加，如图所示，需要在时隙号4之后进行添加，PDCH属性改为PD优选）5、添加信道BCCH+CCCHBCCH+CCCH信道只能添加在时隙号0,2,4,6依次增加，对应的公共控制信道也改为对应的2,4,66、InterfBoundary（干扰带边界）7、PBGT最小切换门限找到对应的邻区关系，双击修改；8、邻区增加1.导出邻区相关表格导出表格后，参考表格内的邻区的内容，增加所需要添加的邻区信息9、BCCH、TCH修改10、小区参数修改：小区识别码、NCC、BCC、最小接收电平在小区功能配置→GSM小区配置，修改完后同样保存、同步三、修改外部小区：外部资源配置→GSM外部小区配置/E-UTRAN TDD外部小区配置，查找到所要修改的小区后，双击修改要同步修改的参数，然后保存、同步。

四、重选配置参数：EUTRAN小区重选最大/最小门限值（2dB）:GSM逻辑功能配置→小区功能配置→基于优先级的重选配置五、PBGT切换最小门限：GSM逻辑功能配置→小区功能配置→邻区配置→GSM邻接小区关系配置六、邻区添加：1、单个添加邻区：第一步：定义外部小区（GSM逻辑功能配置→小区功能配置→外部资源配置→GSM外部小区配置）第二步：添加邻区关系（GSM逻辑功能配置→小区功能配置→邻区配置→GSM邻接关系配置）2、批量添加邻区：导出邻区相关表格，然后参考表格内的邻区的内容，增加所需要添加的邻区信息。

七、开启半速率开关（支持动态HR）、修改HR时隙比例门限：。

4G新开站邻区规划及参数优化一、概述4G新开站正常投入使用前，首先需要正常开通站点，其次，还需要规划4G站点小区邻区和规范参数设置，以下对4G邻区规划添加及参数修改作详情说明。

二、邻区规划2.1 邻区规划目的邻区规划的目的在于保证在小区服务边界的手机能及时切换到信号最佳的邻小区，以保证通话质量和整网的性能。

在网络内的任何一个用户都会受到本网内其他用户的干扰，任何一个移动台都必须克服这些干扰才能满足一定的服务质量，如果因远离服务小区而信号减弱，不能及时切换到最佳服务小区，则基站和移动台都需要加大发射功率来克服其他小区对它产生的干扰，以满足服务质量要求。

当功率增加到最大，依旧无法满足服务质量，就发生掉话；同时，在增大发射功率的过程中，整网干扰增加，网络性能下降。

因此，要保证稳定的网络性能，就需要很好的来规划邻区。

LTE网路是快速硬切换网络，邻区规划需综合考虑各小区的覆盖范围及站间距、方位角、接收功率等信息。

LTE建网初期由于覆盖不足，需利用现有2G和3G网络的覆盖和网络质量优势，对TD-LTE网络进行有益的补充。

因此，LTE与TD-SCDMA、GSM等异系统间的邻区规划在建网初期显得尤为重要。

与其他系统相比，LTE的切换测量有一个明显的特点，即其测量是基于频点而不是基于邻区列表，UE根据测量配置所指示的频点测量出使用该频点的小区，然后由UE高层对测量结果进行处理，得到切换候选列表发给网络，由网络选择小区发起切换(根据邻区列表)。

2.2 邻区规划原则邻区规划是在基本的工程参数确定的基础上进行的，这些工程参数包括：基站位置(经纬度)、方位角、海拔、挂高、下倾角等。

邻区关系配置时，应尽量遵循以下原则：1）临近原则：同eNB的小区要互为邻区；地理位置上相邻的小区一般互为邻区(因为距离源小区越近的相邻小区与源小区发生切换的可能性越大)。

2）强度原则：对网络做过优化的前提下，信号强度达到了要求的门限，需要考虑配置为邻小区。

华为5G网管操作讲解华为5G网管操作讲解（附网管命令）5G侧查询命令1、查询NR小区静态参数: LST NRCELL:;（可查询NR基站状态）2、查询NR DU小区静态参数: LST NRDUCELL:;(查询小区名，小区标识，PCI，频点，带宽，子载波间隔，时隙配比等等）3、查询gNodeB跟踪区域信息(TAC): LST GNBTRACKINGAREA:;4、查询gNodeB功能(GNODEB ID): LST GNODEBFUNCTION:;（基站名称，基站标识，网元版本5、查询gNodeB X2自配置：LST GNBX2SONCONFIG:;6、查询NR DU小区PRACH配置(跟序列查询):LST NRDUCELLPRACH:;7、查询NR DU小区算法开关 LST NRDUCELLALGOSWITCH:;8、查询PDCP参数组 LST GNBPDCPPARAMGROUP:;9、查询GPS状态 DSP GPS:;10、查询扇区设备配置信息LST SECTOREQM:;11、查询IPv4地址DSP IPADDR4:;12、查询NR DU小区信道功率配置LST NRDUCELLCHNPWR:;13、激活小区，去激活小区ACT NRCELL:;ACT NRDUCELL:;DEA NRCELL:;DEA NRDUCELL:;14、DSP BRD: ；（柜号框号槽号查询）15、（查询 N R 外部邻区）；LST NREXTERNALNCELL:;16、（查询NR邻区）；LST NRCELLRELATION:;17、LST NRDUCELLPUSCH （查询NR DU小区PUSCH配置）；18、LST NRDUCELLPDSCH 查询NR DU小区PDSCH配置；19、DSP LICINFO:;（查询RRC连接用户数License (NR) ）20、查询gNodeB CU X2接口状态和信息 DSPGNBCUX2INTERFACE:;21、查询SCTP对端配置信息 LST SCTPPEER:;22、查询NR DU小区TRP波束配置参数LST NRDUCELLTRPBEAM:;4G侧命令查询以下信息从锚点站下查询：查询NR外部小区：LST NREXTERNALCELL查询NR相邻频点：LST NRNFREQ查询NR邻区关系：LST NRNRELATIONSHIP批量脚本执行（集中任务管理）熟悉我们U2000的伙伴，一定不会对陌生的。
