空间分析-Voronoi图构建方法与应用

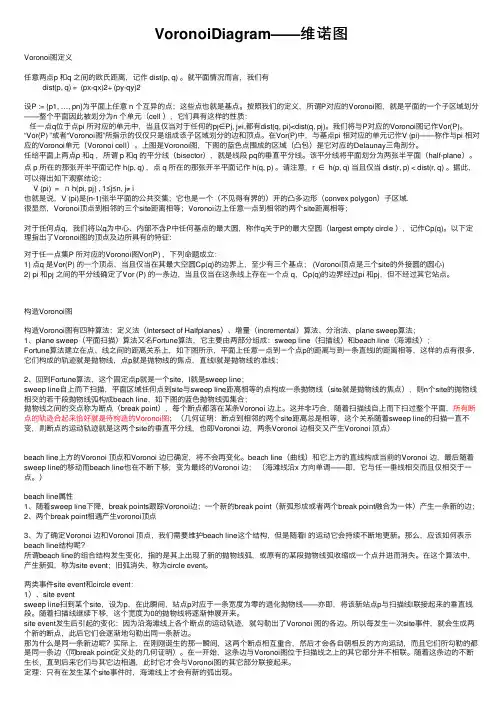

VoronoiDiagram——维诺图Voronoi图定义任意两点p 和q 之间的欧⽒距离，记作 dist(p, q) 。

就平⾯情况⽽⾔，我们有dist(p, q) = (px-qx)2+ (py-qy)2设P := {p1, …, pn}为平⾯上任意 n 个互异的点；这些点也就是基点。

按照我们的定义，所谓P对应的Voronoi图，就是平⾯的⼀个⼦区域划分——整个平⾯因此被划分为n 个单元（cell ），它们具有这样的性质：任⼀点q位于点pi 所对应的单元中，当且仅当对于任何的pj∈Pj, j≠i,都有dist(q, pi)<dist(q, pj)。

我们将与P对应的Voronoi图记作Vor(P)。

“Vor(P) ”或者“Voronoi图”所指⽰的仅仅只是组成该⼦区域划分的边和顶点。

在Vor(P)中，与基点pi 相对应的单元记作V (pi)——称作与pi 相对应的Voronoi单元（Voronoi cell）。

上图是Voronoi图，下图的蓝⾊点围成的区域（凸包）是它对应的Delaunay三⾓剖分。

任给平⾯上两点p 和q ，所谓 p 和q 的平分线（bisector），就是线段 pq的垂直平分线。

该平分线将平⾯划分为两张半平⾯（half-plane）。

点 p 所在的那张开半平⾯记作 h(p, q) ，点 q 所在的那张开半平⾯记作 h(q, p) 。

请注意，r ∈ h(p, q) 当且仅当 dist(r, p) < dist(r, q) 。

据此，可以得出如下观察结论：V (pi) = ∩ h(pi, pj) , 1≤j≤n, j≠ i也就是说，V (pi)是(n-1)张半平⾯的公共交集；它也是⼀个（不见得有界的）开的凸多边形（convex polygon）⼦区域.很显然，Voronoi顶点到相邻的三个site距离相等；Voronoi边上任意⼀点到相邻的两个site距离相等；对于任何点q，我们将以q为中⼼、内部不含P中任何基点的最⼤圆，称作q关于P的最⼤空圆（largest empty circle ），记作Cp(q)。

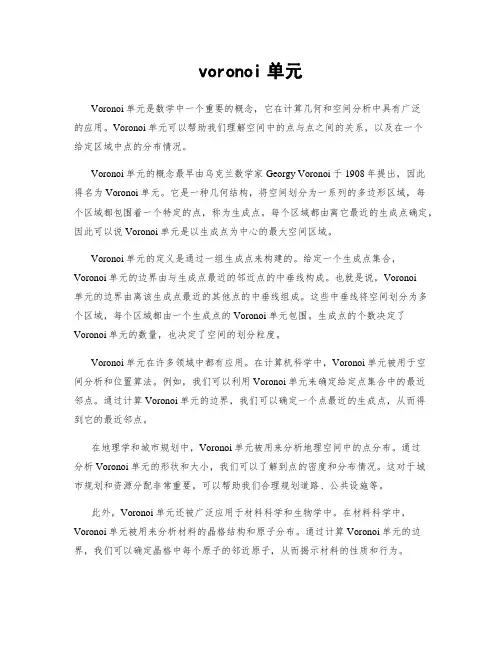

voronoi单元Voronoi单元是数学中一个重要的概念，它在计算几何和空间分析中具有广泛的应用。

Voronoi单元可以帮助我们理解空间中的点与点之间的关系，以及在一个给定区域中点的分布情况。

Voronoi单元的概念最早由乌克兰数学家Georgy Voronoi于1908年提出，因此得名为Voronoi单元。

它是一种几何结构，将空间划分为一系列的多边形区域，每个区域都包围着一个特定的点，称为生成点。

每个区域都由离它最近的生成点确定，因此可以说Voronoi单元是以生成点为中心的最大空间区域。

Voronoi单元的定义是通过一组生成点来构建的。

给定一个生成点集合，Voronoi单元的边界由与生成点最近的邻近点的中垂线构成。

也就是说，Voronoi单元的边界由离该生成点最近的其他点的中垂线组成。

这些中垂线将空间划分为多个区域，每个区域都由一个生成点的Voronoi单元包围。

生成点的个数决定了Voronoi单元的数量，也决定了空间的划分粒度。

Voronoi单元在许多领域中都有应用。

在计算机科学中，Voronoi单元被用于空间分析和位置算法。

例如，我们可以利用Voronoi单元来确定给定点集合中的最近邻点。

通过计算Voronoi单元的边界，我们可以确定一个点最近的生成点，从而得到它的最近邻点。

在地理学和城市规划中，Voronoi单元被用来分析地理空间中的点分布。

通过分析Voronoi单元的形状和大小，我们可以了解到点的密度和分布情况。

这对于城市规划和资源分配非常重要，可以帮助我们合理规划道路、公共设施等。

此外，Voronoi单元还被广泛应用于材料科学和生物学中。

在材料科学中，Voronoi单元被用来分析材料的晶格结构和原子分布。

通过计算Voronoi单元的边界，我们可以确定晶格中每个原子的邻近原子，从而揭示材料的性质和行为。

在生物学中，Voronoi单元被用来分析细胞的空间分布。

通过计算Voronoi单元的边界，我们可以确定细胞之间的接触情况和细胞的密集程度。

基于Voronoi图的奥林匹克森林公园风景游憩林空间结构分析朱俐娜;彭祚登;俞琳锋【摘要】探究林匹克森林公园的林木竞争指数的空间格局,为合理经营森林提供依据.利用GIS的Voronoi图空间分析功能,确定空间结构单元;运用地统计学分析了林木竞争指数分布的空间变异特征,计算了竞争指数的变异函数,并用Kriging方法对竞争指数进行了插值.结果表明:在试验区内,林分存在7种空间结构单元,其中以1株对象木和5株最近邻木的空间结构单元最为常见;竞争指数的半方差函数可拟合成线性模型,呈随机分布;竞争指数的空间异质性较大.建议采取间伐和补植措施,以优化林分空间结构.【期刊名称】《中南林业科技大学学报》【年(卷),期】2015(035)007【总页数】5页(P57-61)【关键词】竞争指数;地统计学;Voronoi图;空间分布格局图;奥林匹克森林公园【作者】朱俐娜;彭祚登;俞琳锋【作者单位】北京林业大学省部共建森林培育与保护教育部重点实验室,北京100083;北京林业大学省部共建森林培育与保护教育部重点实验室,北京100083;北京林业大学省部共建森林培育与保护教育部重点实验室,北京100083【正文语种】中文【中图分类】S727.5竞争，是指两个或多个植物体对同一环境资源和能量的争夺中所发生的相互作用[1]。

竞争指数反映的林木所承受的竞争压力，取决于林木本身的状态(如胸径、树高、冠幅等)和林木所处的局部环境(邻近树木的状态)。

研究林木间的竞争关系，选择合适的指数十分重要，不同的竞争指数具有不同的生态意义和功能[2]。

研究林木个体之间的竞争是研究森林生态系统的基础，同时林木个体的特点又是确定营林措施的重要基础[3]。

地统计学主要是以区域化变量理论为基础，可以定量描述生命有机体(个体、种群和群落)在同环境中的空间相关性和依赖性；还可以利用半变异函数结合样点的空间位置和方向，对样点中稀疏的或无规律的数据进行最优估值，有利于深刻了解生命有机体的空间分布情况和空间异质的机制[4-5]。

三维空间Delaunay三角剖分算法的研究及应用一、本文概述随着计算几何和计算机图形学的发展，三维空间Delaunay三角剖分算法已成为一种重要的空间数据处理和分析技术。

本文旨在全面深入地研究三维空间Delaunay三角剖分算法的原理、实现方法以及应用领域。

本文将对三维空间Delaunay三角剖分算法的基本概念和性质进行详细的阐述，包括其定义、性质、特点以及与其他三角剖分算法的比较。

接着，本文将重点探讨三维空间Delaunay三角剖分算法的实现方法，包括增量法、分治法和扫描转换法等，并分析它们的优缺点和适用范围。

本文还将对三维空间Delaunay三角剖分算法在各个领域的应用进行详细的介绍和分析。

这些领域包括计算机科学、地理信息系统、地质学、气象学、生物医学等。

通过具体的应用案例，本文将展示三维空间Delaunay三角剖分算法在实际问题中的应用价值和效果。

本文还将对三维空间Delaunay三角剖分算法的未来发展方向进行展望，探讨其在新技术和新领域中的应用前景和挑战。

本文旨在全面系统地研究三维空间Delaunay三角剖分算法的理论和实践，为其在实际问题中的应用提供有力的支持和指导。

二、三维空间Delaunay三角剖分算法的基本原理Delaunay三角剖分算法是一种广泛应用于二维空间的数据处理算法，它的核心目标是将一组离散的二维点集剖分为一系列互不重叠的三角形，且这些三角形满足Delaunay性质。

简单来说，Delaunay 性质要求任何一个三角形的外接圆内部不包含该三角形之外的任何数据点。

初始化：为每个点分配一个初始的三角形。

这通常是通过连接每个点与它的两个最近邻点来完成的，形成一个初始的三角形网格。

合并三角形：接下来，算法会尝试合并相邻的三角形，以形成更大的三角形。

在合并过程中，算法会检查新形成的三角形是否满足Delaunay性质。

如果满足，则合并成功；如果不满足，则放弃合并，并标记这两个三角形为“已处理”。

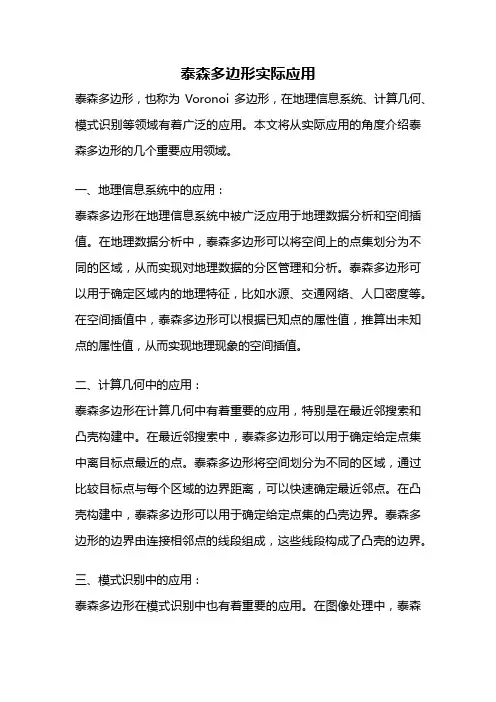

泰森多边形实际应用泰森多边形，也称为Voronoi多边形，在地理信息系统、计算几何、模式识别等领域有着广泛的应用。

本文将从实际应用的角度介绍泰森多边形的几个重要应用领域。

一、地理信息系统中的应用：泰森多边形在地理信息系统中被广泛应用于地理数据分析和空间插值。

在地理数据分析中，泰森多边形可以将空间上的点集划分为不同的区域，从而实现对地理数据的分区管理和分析。

泰森多边形可以用于确定区域内的地理特征，比如水源、交通网络、人口密度等。

在空间插值中，泰森多边形可以根据已知点的属性值，推算出未知点的属性值，从而实现地理现象的空间插值。

二、计算几何中的应用：泰森多边形在计算几何中有着重要的应用，特别是在最近邻搜索和凸壳构建中。

在最近邻搜索中，泰森多边形可以用于确定给定点集中离目标点最近的点。

泰森多边形将空间划分为不同的区域，通过比较目标点与每个区域的边界距离，可以快速确定最近邻点。

在凸壳构建中，泰森多边形可以用于确定给定点集的凸壳边界。

泰森多边形的边界由连接相邻点的线段组成，这些线段构成了凸壳的边界。

三、模式识别中的应用：泰森多边形在模式识别中也有着重要的应用。

在图像处理中，泰森多边形可以用于图像分割和特征提取。

泰森多边形将图像划分为不同的区域，每个区域可以表示不同的图像特征。

通过对每个区域进行特征提取，可以实现对图像的分析和识别。

在模式匹配中，泰森多边形可以用于确定目标对象的形状和位置。

通过比较目标对象与模板对象的泰森多边形，可以实现目标对象的匹配和识别。

总结：泰森多边形作为一种重要的空间数据结构，在地理信息系统、计算几何和模式识别等领域有着广泛的应用。

它可以用于地理数据分析和空间插值，最近邻搜索和凸壳构建，以及图像分割和模式匹配等方面。

泰森多边形的应用可以帮助我们更好地理解和分析空间数据，提取有用的信息，实现更精确的空间分析和模式识别。

基于Voronoi图的林分空间模型及分布格局研究刘帅;吴舒辞;王红;张江;李建军;王传立【摘要】以南洞庭湖龙虎山次生林为研究对象,建立林分Voronoi图模型,通过该模型表示林分空间结构特征,提取林木空间量化信息.在此基础上,引入变异系数量化Voronoi多边形面积的变化率,将林木空间格局分析转化为计算Voronoi图变异系数,并将计算结果与角尺度作相关性比较.结果表明:林分Voronoi图模型能准确表达林木邻接关系、相邻木距离及角度、空间密度等重要空间信息;大尺度取样时(76m以上),变异系数趋于稳定,林分整体空间格局呈接近随机分布的轻度聚集;Voronoi图变异系数和角尺度存在显著的正相关关系,进一步说明本研究格局分析方法的可行性和有效性;受多种因素影响,乔木层主要树种在不同发育阶段的空间格局表现出强烈的时间和空间动态特性,且小径木多为聚集分布,大径木呈轻度聚集或随机分布.基于Voronoi图的林分空间模型及格局分析方法,从空间上表征林木的生长繁育特性、种内种间关系、资源及环境分布特征,为计算几何方法应用于林分空间经营提供了新的思路.【期刊名称】《生态学报》【年(卷),期】2014(034)006【总页数】8页(P1436-1443)【关键词】Voronoi图;林分空间模型;林分空间格局;角尺度【作者】刘帅;吴舒辞;王红;张江;李建军;王传立【作者单位】中南林业科技大学,长沙410004;中南林业科技大学,长沙410004;中南林业科技大学,长沙410004;湖南省科学技术厅,长沙410013;中南林业科技大学,长沙410004;中南林业科技大学,长沙410004;中南林业科技大学,长沙410004【正文语种】中文与林木空间位置有关的林分结构统称为林分空间结构，主要包含树种混交、大小分化和空间格局3个方面的内容。

林分空间结构决定了林木间的竞争优势及其空间生态位，在很大程度上影响着林分的健康和稳定。

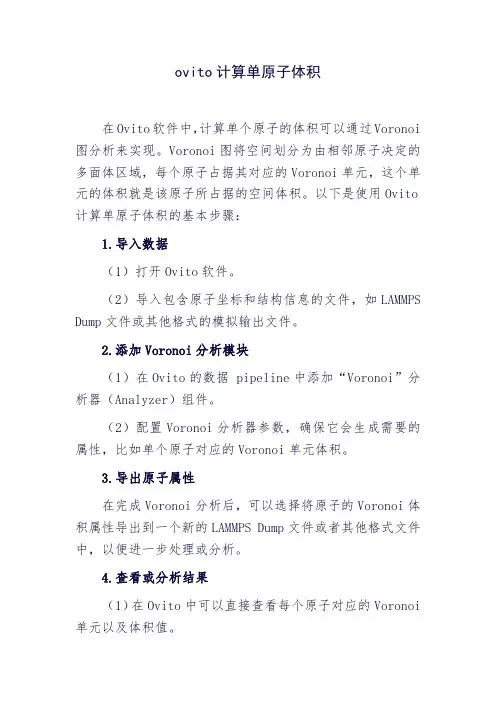

ovito计算单原子体积
在Ovito软件中，计算单个原子的体积可以通过Voronoi 图分析来实现。

Voronoi图将空间划分为由相邻原子决定的多面体区域，每个原子占据其对应的Voronoi单元，这个单元的体积就是该原子所占据的空间体积。

以下是使用Ovito 计算单原子体积的基本步骤：
1.导入数据
（1）打开Ovito软件。

（2）导入包含原子坐标和结构信息的文件，如LAMMPS Dump文件或其他格式的模拟输出文件。

2.添加Voronoi分析模块
（1）在Ovito的数据pipeline中添加“Voronoi”分析器（Analyzer）组件。

（2）配置Voronoi分析器参数，确保它会生成需要的属性，比如单个原子对应的Voronoi单元体积。

3.导出原子属性
在完成Voronoi分析后，可以选择将原子的Voronoi体积属性导出到一个新的LAMMPS Dump文件或者其他格式文件中，以便进一步处理或分析。

4.查看或分析结果
（1）在Ovito中可以直接查看每个原子对应的Voronoi 单元以及体积值。

（2）可以通过创建新的表达式或者利用内置的数据筛选、统计功能对这些体积数据进行统计分析。

具体操作时，可在Ovito界面菜单中找到相应的选项，并根据实际需求配置相关参数。

在“Data Export Settings”中选择输出原子的Voronoi体积等参数，然后保存输出文件，从而得到各个原子的体积信息。

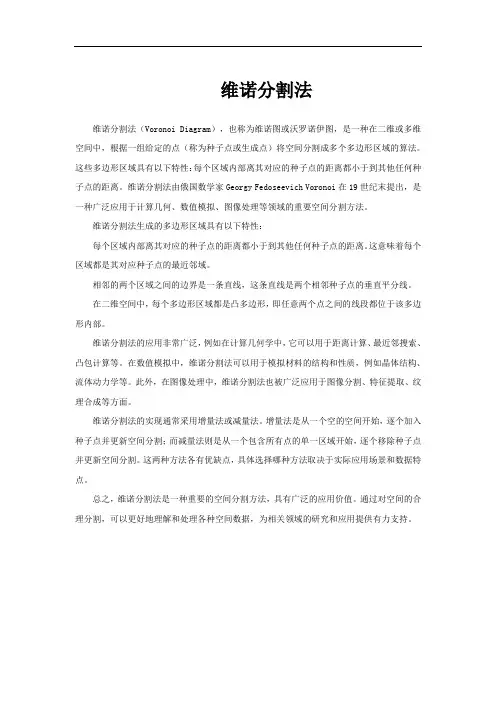

维诺分割法
维诺分割法（Voronoi Diagram），也称为维诺图或沃罗诺伊图，是一种在二维或多维空间中，根据一组给定的点（称为种子点或生成点）将空间分割成多个多边形区域的算法。

这些多边形区域具有以下特性：每个区域内部离其对应的种子点的距离都小于到其他任何种子点的距离。

维诺分割法由俄国数学家Georgy Fedoseevich Voronoi在19世纪末提出，是一种广泛应用于计算几何、数值模拟、图像处理等领域的重要空间分割方法。

维诺分割法生成的多边形区域具有以下特性：
每个区域内部离其对应的种子点的距离都小于到其他任何种子点的距离。

这意味着每个区域都是其对应种子点的最近邻域。

相邻的两个区域之间的边界是一条直线，这条直线是两个相邻种子点的垂直平分线。

在二维空间中，每个多边形区域都是凸多边形，即任意两个点之间的线段都位于该多边形内部。

维诺分割法的应用非常广泛，例如在计算几何学中，它可以用于距离计算、最近邻搜索、凸包计算等。

在数值模拟中，维诺分割法可以用于模拟材料的结构和性质，例如晶体结构、流体动力学等。

此外，在图像处理中，维诺分割法也被广泛应用于图像分割、特征提取、纹理合成等方面。

维诺分割法的实现通常采用增量法或减量法。

增量法是从一个空的空间开始，逐个加入种子点并更新空间分割；而减量法则是从一个包含所有点的单一区域开始，逐个移除种子点并更新空间分割。

这两种方法各有优缺点，具体选择哪种方法取决于实际应用场景和数据特点。

总之，维诺分割法是一种重要的空间分割方法，具有广泛的应用价值。

通过对空间的合理分割，可以更好地理解和处理各种空间数据，为相关领域的研究和应用提供有力支持。

matlab 中的voronoi三维建模数据-回复Matlab中的Voronoi三维建模数据是一种用于创建三维模型和分析的工具，它基于Voronoi图的概念。

Voronoi图是一种几何结构，可以将空间划分为多个单元，每个单元包含一个种子点，并且该点与该单元中的所有其他点最近。

在Matlab中，我们可以使用Voronoi三维建模数据来生成三维模型，进行形状分析，或者用于其他科学计算领域。

首先，我们需要明确我们的目标是使用Voronoi三维建模数据来创建一个三维模型。

假设我们想要创建一个球形模型，它可以被划分为多个小的凸多面体。

步骤一：生成种子点首先，我们需要生成一组种子点，这些点将用于创建Voronoi图。

我们可以使用Matlab中的rand或randn函数生成随机的三维坐标点或者我们也可以手动指定这些点的位置。

Matlabn = 100; 定义种子点的数量seedPoints = rand(n, 3); 生成随机的种子点，每个点有三个坐标步骤二：创建Voronoi图接下来，我们可以使用Matlab中的voronoin函数来创建Voronoi图。

该函数接受一组点作为输入，并返回一个单元结构数组，其中每个单元都包含一个种子点和与之相邻的顶点。

Matlab[v, c] = voronoin(seedPoints); 生成Voronoi图在这里，数组v包含了所有顶点的坐标，而数组c则包含每个单元的索引。

我们可以使用v和c来绘制Voronoi图，以便可视化我们的种子点和分割后的空间。

步骤三：创建三维模型有了Voronoi图的数据，我们可以将其转换为一个三维模型。

我们可以使用patch函数来创建每个单元的表面，并使用不同的颜色或纹理来区分它们。

Matlabfigure;for i = 1:length(c)patch(v(c{i}, 1), v(c{i}, 2), v(c{i}, 3), 'r'); 使用红色作为每个单元的颜色endaxis equal; 设置坐标轴比例一致，以保持模型的正确形状通过这样的步骤，我们可以成功地创建一个球形的三维模型，它由许多小的凸多面体组成。

python 泰森多边形摘要：一、泰森多边形的概念与应用1.泰森多边形简介2.泰森多边形在GIS 和地理分析中的应用二、泰森多边形生成算法1.算法概述2.算法实现三、Python 实现泰森多边形1.相关库介绍2.Python 实现泰森多边形的代码示例正文：一、泰森多边形的概念与应用泰森多边形（Voronoi Diagram）是一种在计算机图形学和地理信息系统（GIS）领域中广泛应用的数据结构，用于表示一个区域（例如一个国家、一个城市或者一个自然生态系统）的空间划分。

泰森多边形是由一组相邻的顶点组成的多边形，它将一个平面划分成不同的区域，每个区域由一个多边形表示。

泰森多边形可用于快速插值、分析地理实体的影响区域以及解决邻接度问题等。

二、泰森多边形生成算法泰森多边形的生成算法有很多种，其中较为常见的是Delaunay 三角剖分和Voronoi 图。

Delaunay 三角剖分是一种将平面划分为三角形的算法，通过将相邻的三角形组成泰森多边形。

而Voronoi 图则是一种基于距离度量的泰森多边形生成方法，它将离散点集划分为多个泰森多边形。

三、Python 实现泰森多边形在Python 中，可以使用第三方库如GeoPandas、Shapely 和Matplotlib 等来实现泰森多边形的生成和可视化。

以下是一个简单的Python 实现泰森多边形的代码示例：1.首先，安装相关库：```bashpip install geopandas shapely matplotlib```2.接着，使用GeoPandas 读取地理数据并创建泰森多边形：```pythonimport geopandas as gpdfrom shapely.geometry import Polygon# 读取地理数据data = gpd.read_file("data.shp")# 创建泰森多边形VoronoiDiagram =gpd.GeoDataFrame(data.geometry.apply(lambda x: Polygon(x.iloc[0], x.iloc[1])))# 输出泰森多边形print(VoronoiDiagram)```在这个示例中，我们首先使用GeoPandas 读取了一个shapefile 格式的地理数据，然后通过应用一个lambda 函数将每个几何对象转换为Shapely 库中的Polygon 对象。

Vor径向线定义1. 引言Vor径向线（Voronoi radial lines）是一种用于描述空间中点与其最近邻点之间关系的几何概念。

它是由俄罗斯数学家乌拉尔·达里奥·维诺格拉多夫（Georgy Feodosevich Voronoi）在1908年首次提出的。

Vor径向线在许多领域中都有广泛的应用，包括计算机图形学、地理信息系统、模式识别等。

2. 基本概念2.1 点集和Vor图在讨论Vor径向线之前，我们首先需要了解几个基本概念。

给定一个二维平面上的点集P，我们可以通过连接每个点与其最近邻点之间的边来构建一个Vor图（Voronoi diagram）。

Vor图将平面划分为一组区域，每个区域都包含一个点和与该点最近邻的所有其他点。

2.2 Vor径向线对于给定的点集P中的任意一个点p，我们可以通过从p出发沿着与p相邻的边延伸出去，直到遇到另一个点或者边界，来定义一个称为Vor径向线的曲线。

这条曲线表示了点p到其最近邻点之间的几何关系。

3. 构建Vor径向线3.1 计算最近邻点要构建Vor径向线，首先需要计算每个点的最近邻点。

这可以通过使用一些常见的最近邻搜索算法来实现，例如kd树、R树或者蛮力搜索。

这些算法可以高效地找到每个点的最近邻点，从而为构建Vor径向线提供基础。

3.2 连接相邻点一旦计算出每个点的最近邻点，我们可以通过连接每个点与其最近邻点之间的边来构建Vor图。

这些边将平面划分为一组区域，每个区域都包含一个点和与该点最近邻的所有其他点。

3.3 绘制径向线对于给定的点p，我们可以从p出发沿着与p相邻的边延伸出去，直到遇到另一个点或者边界。

在这条路径上，我们可以通过插值等方法来生成一系列坐标，并将它们连接起来形成曲线。

这条曲线即为Vor径向线。

4. 应用领域Vor径向线在许多领域中都有广泛的应用。

以下是其中几个常见的应用领域：4.1 计算机图形学在计算机图形学中，Vor径向线可以用于生成自然景观的模拟效果。
