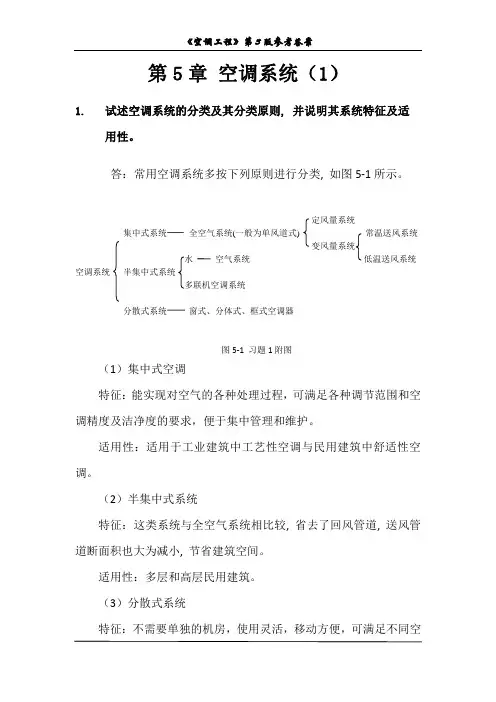

第5章空调系统（1）1.试述空调系统的分类及其分类原则, 并说明其系统特征及适用性。
答：常用空调系统多按下列原则进行分类, 如图5-1所示。
定风量系统集中式系统全空气系统(一般为单风道式) 常温送风系统变风量系统水空气系统低温送风系统空调系统半集中式系统多联机空调系统分散式系统窗式、分体式、框式空调器图5-1 习题1附图（1）集中式空调特征：能实现对空气的各种处理过程，可满足各种调节范围和空调精度及洁净度的要求，便于集中管理和维护。
适用性：适用于工业建筑中工艺性空调与民用建筑中舒适性空调。
（2）半集中式系统特征：这类系统与全空气系统相比较, 省去了回风管道, 送风管道断面积也大为减小, 节省建筑空间。
适用性：多层和高层民用建筑。
（3）分散式系统特征：不需要单独的机房，使用灵活，移动方便，可满足不同空气调节区不同送风要求。
适用性：家用空调及车辆用空调。
2.试述封闭式系统、直流式系统和混合式系统的优缺点, 以及克服缺点的方法。
答﹕①封闭系统﹕全部利用空气调节区回风循环使用, 不补充新风。
优点﹕节能。
缺点﹕不符合卫生要求。
克服方法﹕用于工艺设备内部的空调和很少有人员出入但相对温度、湿度有要求的物资仓库等。
②直流式系统：全部使用新风, 不使用回风系统。
优点：卫生、空气品质好。
缺点：能耗大。
克服方法：用于有特殊要求的放射性实验室、散发大量有害(毒)物的车间及无菌手术室等场合。
增加排风热回收装置。
③混合式系统：部分利用回风, 部分利用新风。
优点：综合了封闭系统和直流式系统的优点。
缺点：初次投资大，增加了管道复杂程度。
3.什么叫机器露点? 在空调工程中有何意义?答：机器露点有两种定义: （1）空气相应于冷盘管表面平均温度的饱和状态点; （2）空气经喷水室处理后接近饱和状态时的终状态点。
经验表明: 对于空气冷却器, 空气终状态的相对湿度一般取ϕ=90%; 对于喷水室, 空气终状态的相对湿度一般取ϕ=90% ~95%。
全国注册公用设备工程师(暖通空调)职业资格考试专业案例(下)真题2014年(总分：100.00，做题时间：90分钟)一、案例题(总题数：25，分数：100.00)1.某建筑首层门厅采用地面辐射供暖系统，门厅面积F=360m 2，可敷设加热管的地面面积F j =270m 2，室内设计计算温度20℃。
以下何项房间计算热负荷数值满足保证地表面温度的规定上限值?（分数：4.00）A.19.2kWB.21.2kWC.23.2kWD.33.2kW √解析：[解析]根据《辐射冷暖规》(JGJ 142—2012)第3.4.6条，再查表3.1.3，门厅为人员短时间停留场所，最大房间热负荷为：Q=qF j =33.2kW2.某住宅楼采用上供下回双管散热器供暖系统，室内设计温度为20℃，热水供回水温度90℃/65℃，设计采用椭四柱660型散热器，其传热系数K=2.682Δt 0.297 [W/(m 2·℃)]。
因对小区住宅楼进行了围护结构节能改造，该住宅小区的供暖热负荷降至原设计负荷的60%，若原设计供暖系统保持不变，要保持室内温度为20～22℃，供暖热水供回水温度(供回水温差为20℃)应是下列哪一项?并列出计算判断过程(忽略水流量变化对散热器散热量的影响)。
（分数：4.00）A.75℃/55℃B.70℃/50℃√C.65℃/45℃D.60℃/40℃解析：[解析]根据《教材(第三版)》P86公式(1.8-1)，由于散热器片数与安装形式均未变化，且忽略水流量变化对散热器散热量的影响，故各修正系数均未发生变化。
改造前后热负荷：两式相比得：tg"t h tg"=68.8℃ t h"=48.8℃3.某住宅室内设计温度为20℃，采用双管上供下回供暖系统，设计供回水温度85℃/60℃，铸铁柱型散热器明装，片厚60mm，单片散热面积0.24m 2，连接方式如图所示。
为使散热器组装长度≤1500mm，每组散热器负担的热负荷不应大于下列哪一个选项?(注：散热器传热系数K=2.503Δt 0.296 W(m 2·℃)，β3 =β4 =1.0)（分数：4.00）A.1600～1740W √B.1750～1840WC.2200～2300WD.3100～3200W解析：[解析]由散热器长度限制可知，最大片数值为：根据《教材(第三版)》P86公式(1.8-1)并查表1.8-2和表1.8-3得β1 =1.04，β2 =1.424.严寒地区某住宅小区的冬季供暖用热水锅炉房，容量为280MW，刚好满足400×10 4m 2既有住宅的供暖。

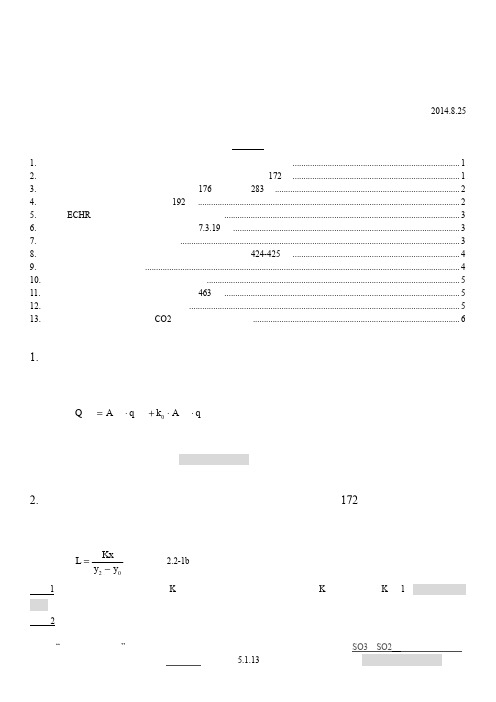

一些群里经常纠结问题的汇集说明：本文为汇集网上一些对争议性问题建议的整理，整理结果也为个人建议，是否采纳请自行判断。
小鱼儿飞飞 2014.8.25目 录1.关于新建与改建建筑核算锅炉容量时，管网损失系数用法的问题............................................................................ 1 2.全面通风中关于有害物稀释所需通风量计算的问题，教材172页............................................................................ 1 3.关于通风案例中流量系数的计算，教材176页与教材283页.................................................................................... 2 4.吸气罩排风量计算的问题，教材192页 ....................................................................................................................... 2 5.关于ECHR 计算的一个可能出现的争议性问题 ........................................................................................................... 3 6.关于全空气空调系统新风量计算，民规7.3.19条 ....................................................................................................... 3 7.关于风机盘管加新风负荷承担问题 ............................................................................................................................... 3 8.阿基米德数与轴心温差计算中当量直径的问题，教材424-425页 ............................................................................ 4 9.散热器片数尾数取舍问题 ............................................................................................................................................... 4 10.设置热计量表是否属于运行节能的问题 ................................................................................................................... 5 11.洁净室与室外压差计算的问题，教材463页 ........................................................................................................... 5 12.关于蒸汽耗量与供热量换算的问题 ........................................................................................................................... 5 13.人防中采用高压氧气罐除CO2增氧是否可以的问题 (6)1. 关于新建与改建建筑核算锅炉容量时，管网损失系数用法的问题【考察可能性】 ★★★计算公式：新建新建改造改造锅炉q A k q A Q ⋅⋅+⋅=0这类题解题核心在于：改造后的既有建筑热指标已经考虑了管网损失，但是新建建筑热指标是未考虑管网损失的，因此只对新建建筑进行管网损失附加。
HVAC系统培训教材目录1.暖通空调系统概述 (4)1.1. 温度 (4)1.2. 湿度 (4)1.3. 压力 (5)1.4. 换气 (5)2.暖通空调中常见的设备 (6)2.1. 分类 (6)2.1.1.冷冻机房 (6)2.1.2.空调机房 (6)2.1.3.室内 (6)2.2. 示例 (6)2.2.1.锅炉 (6)2.2.2.热交换器 (6)2.2.3.冷水机组 (6)2.2.4.空调机分类 (8)2.2.5.加湿器 (8)2.2.6.室内温控器 (8)3.楼宇自控系统 (10)3.1. 组成 (10)3.2. 点的类型 (10)3.2.1.DI (10)3.2.2.DO (10)3.2.3.AI (10)3.2.4.AO (10)3.3. 常用术语 (11)3.3.1.设定点 (11)3.3.2.控制点 (11)3.3.3.偏移量 (11)3.3.4.控制范围 (11)3.3.5.偏差 (11)3.3.6.正向作用 (11)3.3.7.反向作用 (11)3.3.8.常开型和常闭型 (11)3.3.9.重新设定 (12)4.节能管理 (13)4.1. 可编程时间控制模式 (13)4.2. 最佳启停(SSTO Start/Stop Time Optimization ) (13)4.3. 焓值控制（Enthalpy optimization） (14)4.4. 全新风运行 (14)4.5. 夜间净化 (14)4.6. 间歇工作 (14)5.空调系统的类型和控制 (15)5.1. 定风量系统 (15)5.1.1.典型的空调机组控制原理 (15)5.1.2.典型的新风机控制原理 (15)5.2. 变风量(VAV)系统 (16)5.2.1.VAV的基本控制方式 (16)5.2.2.压力有关型VAV末端 (17)5.2.3.简单的单冷型与压力无关的VAV末端 (17)5.2.4.带再加热设备的VAV末端 (17)5.2.5.并行风机 (17)5.2.6.串联风机 (17)5.2.7.不带风机的诱导式 (17)5.2.8.传统的VAV和最新的TRAV (18)6.其他自控系统简介 (19)6.1. 水系统 (19)6.1.1.定流量系统 (19)6.1.2.变流量系统 (19)6.1.3.一次泵和二次泵 (19)6.2. 给排水系统 (20)6.3. 照明系统 (20)6.4. 变配电系统 (20)6.5. 电梯系统 (21)1.暖通空调系统概述HVAC (heating, ventilation, Air condition)控制系统的目的是通过控制锅炉、冷冻机、水泵、风机、空调机组等等来维护环境的舒适。

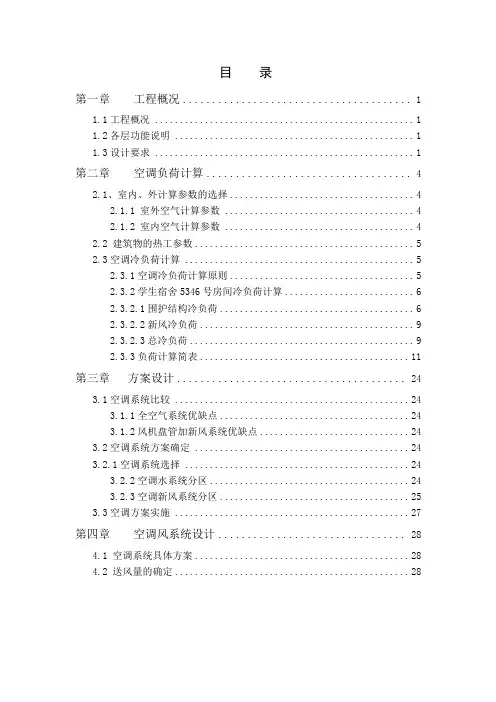

目录第一章工程概况 (1)1.1工程概况 (1)1.2各层功能说明 (1)1.3设计要求 (1)第二章空调负荷计算 (4)2.1、室内、外计算参数的选择 (4)2.1.1 室外空气计算参数 (4)2.1.2 室内空气计算参数 (4)2.2 建筑物的热工参数 (5)2.3空调冷负荷计算 (5)2.3.1空调冷负荷计算原则 (5)2.3.2学生宿舍5346号房间冷负荷计算 (6)2.3.2.1围护结构冷负荷 (6)2.3.2.2新风冷负荷 (9)2.3.2.3总冷负荷 (9)2.3.2.4学生宿舍5346号房间冷负荷的分析 (10)2.3.3负荷计算简表 (11)第三章方案设计 (24)3.1空调系统比较 (24)3.1.1全空气系统优缺点 (24)3.1.2风机盘管加新风系统优缺点 (24)3.2空调系统方案确定 (24)3.2.1空调系统选择 (24)3.2.2空调水系统分区 (24)3.2.3空调新风系统分区 (25)3.3空调方案实施 (27)3.3.1学生宿舍楼房间内空气处理过程（以学生宿舍楼活动室22为例） (27)第四章空调风系统设计 (28)4.1 空调系统具体方案 (28)4.2 送风量的确定 (28)4.2.1设计实例 (28)4.3 气流组织设计 (29)4.3.1活动室、俱乐部气流组织选择 (29)4.3.2宿舍气流组织选择 (29)4.3.3气流分布要求 (29)4.4风口的选择 (30)4.4.1计算步骤 (30)4.4.2风口选择结果 (31)4.5.1风机盘管选择 (31)4.5.2新风机组选择 (38)4.6新风系统水力计算 (39)4.6.1 风道水力计算步骤 (39)4.6.2以一层一区新风机组为例计算 (40)4.6.3风管阻力汇总 (41)第五章空调水系统设计 (43)5.1 水系统概述 (43)5.1.1 两管制水系统的特点 (43)5.1.2 闭式系统的特点 (43)5.1.3 同程和异程系统的选择 (43)5.1.4 水系统方案的确定 (43)5.2 冷冻水系统的设计 (43)5.2.1冷冻水系统设计步骤 (43)5.2.2冷冻水系统水力计算 (44)5.2.3冷冻水系统各立管水力计算 (46)5.3 冷冻水泵的选型 (47)5.3.1 冷冻水泵设计规范 (47)5.3.2冷冻水泵选型 (48)在本次设计中共选用4台水泵，其中一台备用,水泵采取并联连接的方式，详细水泵信息见表5-3。
