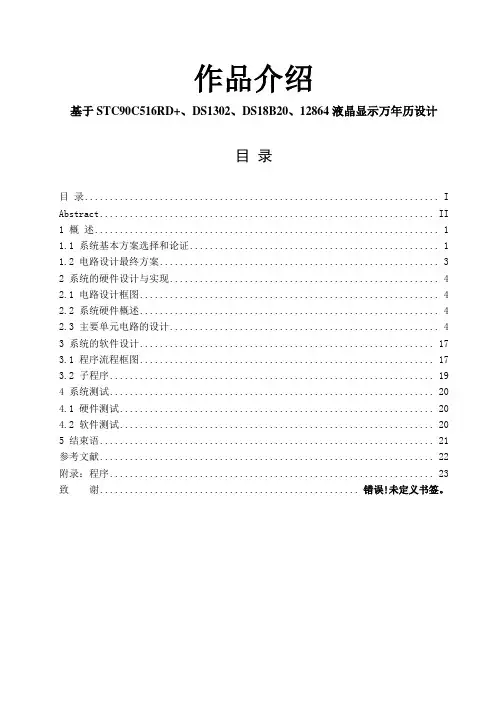

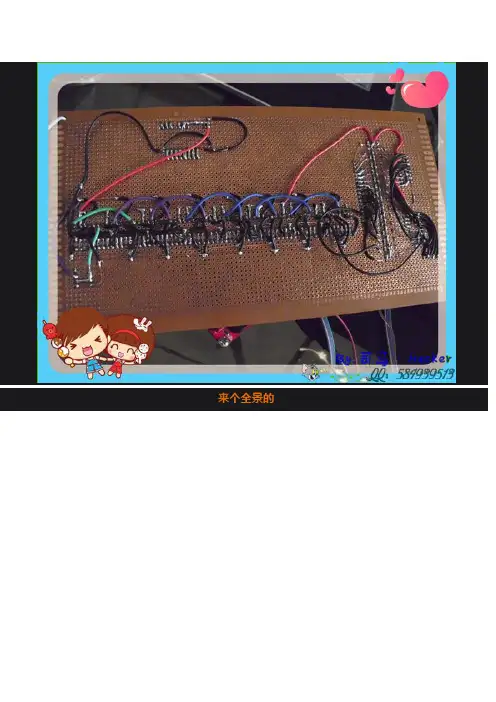

作品介绍基于STC90C516RD+、DS1302、DS18B20、12864液晶显示万年历设计目录目录 (I)Abstract (II)1 概述 (1)1.1 系统基本方案选择和论证 (1)1.2 电路设计最终方案 (3)2 系统的硬件设计与实现 (4)2.1 电路设计框图 (4)2.2 系统硬件概述 (4)2.3 主要单元电路的设计 (4)3 系统的软件设计 (17)3.1 程序流程框图 (17)3.2 子程序 (19)4 系统测试 (20)4.1 硬件测试 (20)4.2 软件测试 (20)5 结束语 (21)参考文献 (22)附录：程序 (23)致谢................................................... 错误！未定义书签。
摘要本文借助电路仿真软件Protues对基于STC90C516RD+单片机的电子万年历的设计方法及下载测试进行了全面的阐述。
该电子万年历在硬件方面主要采用STC90C516RD+单片机作为主控核心，由DS1302时钟芯片提供时钟、12864点阵液晶显示屏显示。
STC90C516RD+单片机是由Atmel公司推出的，功耗小，电压可选用4～6V电压供电；DS1302时钟芯片是美国DALLAS公司推出的具有涓细电流充电功能的低功耗实时时钟芯片，它可以对年、月、日、星期、时、分、秒进行计时，还具有闰年补偿等多种功能，而且DS1302的使用寿命长，误差小；数字显示是采用的LED液晶显示屏来显示，可以同时显示年、月、日、星期、时、分、秒等信息。
此外，该电子万年历还具有时间校准等功能。
在软件方面，主要包括日历程序、时间调整程序，显示程序等。
所有程序编写完成后，在Keil软件中进行调试，确定没有问题后，进行下载调试。
论文主要研究了液晶显示器及时钟芯片DS1302，温度传感器DS18B20与单片机之间的硬件相互之间通信，对数种硬件连接方案进行了详尽的比较，在软件方面对日历算法也进行了论述。
点阵电子显示屏制作点阵电子显示屏制作----2006年山东省大学生电子设计竞赛参赛作品设计者：张晓飞左伟魏晓晨****：***刘丹青岛大学自动化工程学院2006.9摘要本系统是从实际应用角度出发，针对当前市场上流行的LED产品的应用领域而设计制作的多功能电子显示屏，可用于商场导购促销显示、新闻与广告显示、车站机场班次时间资讯显示等。
本简易16行*64列LED电子显示屏根据题目设计要求，硬件部分要紧包含SPCE061A单片机系统、16块8*8LED点阵显示模块构成16*64点阵、显示驱动电路、SPR4096存储器、PCF8563实时时钟电路、键盘输入操纵器等部分，还外扩了液晶显示、温度实时检测、无线通讯、电机驱动屏幕旋转等电路，。
本系统不仅能够实现数字、字母、汉字等预存信息的切换显示，同时还能够实现信息的定时循环、上下左右滚屏、LED显示亮度连续可调、实时时间显示、实时温度显示、无线遥控、显示屏旋转等扩展功能。
另外，本系统能够与PC机通讯，通过PC机串口对显示信息进行更新。
关键词：LED电子显示屏SPCE061A 串行通信AbstractThe LED lattice display system is a kind of new information display media with the rapid development of the computer, micro-electronics, photoelectron technology.This 16*64 LED display system includes SPCE061A MCU system, sixteen 8*8 LED lattice modules, display driving circuit, SPR4096 memory module, PCF8563 as the real-time clock chip, keyboard controller et. In addition, it includes LCD circuit, real-time temperature detective, RF communication circuit. This system can display the numbers, letters, Chinese characters. It can display the information timely and circularly, up-rollingly, down rollingly left-rollingly, right-rollingly. The lightness of the displaying information can be adjusted continuously. Further more, this system can be remote controlled and communicate with PC by COM1 to update the display information.Keywords: LED lattice display system SPCE061A serial communication目录一、方案比较 (4)1、操纵系统 (4)2、点阵信息提取方案 (4)3、显示驱动电路 (5)二、硬件设计与论证 (5)1、主操纵单片机 (6)2、LED显示驱动电路 (6)3、数据存储器 (8)4、键盘液晶显示模块 (9)5、无线通信模块 (9)6、时钟电路的设计 (10)7、温度检测 (10)8、打印机的选择 (11)9、旋转底盘的设计 (11)三、系统的软件设计 (11)1、主程序流程图 (12)2、点阵字模信息提取程序流程图 (12)3、LED各显示程序 (12)4、串行通信程序 (12)5、PC机客户程序 (12)四、系统功能测试 (15)1、测试及制作中所用仪器 (15)2、键盘各键功能 (15)3、单元模块电路测试 (16)4、系统整体功能测试 (16)五、总结 (16)一、方案比较1、操纵系统LED点阵电子显示屏的设计通常有两种方案：方案一：使用可编程逻辑器件作为核心操纵器产生LED点阵的行、列驱动信号。

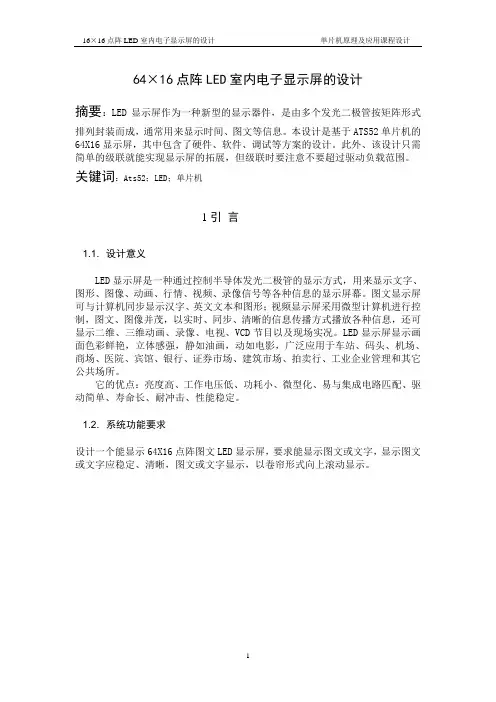

64×16点阵LED室内电子显示屏的设计摘要：LED显示屏作为一种新型的显示器件，是由多个发光二极管按矩阵形式排列封装而成，通常用来显示时间、图文等信息。
本设计是基于ATS52单片机的64X16显示屏，其中包含了硬件、软件、调试等方案的设计。
此外、该设计只需简单的级联就能实现显示屏的拓展，但级联时要注意不要超过驱动负载范围。
关键词：Ats52；LED；单片机1引言1.1. 设计意义LED显示屏是一种通过控制半导体发光二极管的显示方式，用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。
图文显示屏可与计算机同步显示汉字、英文文本和图形；视频显示屏采用微型计算机进行控制，图文、图像并茂，以实时、同步、清晰的信息传播方式播放各种信息，还可显示二维、三维动画、录像、电视、VCD节目以及现场实况。
LED显示屏显示画面色彩鲜艳，立体感强，静如油画，动如电影，广泛应用于车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。
它的优点：亮度高、工作电压低、功耗小、微型化、易与集成电路匹配、驱动简单、寿命长、耐冲击、性能稳定。
1.2. 系统功能要求设计一个能显示64X16点阵图文LED显示屏，要求能显示图文或文字，显示图文或文字应稳定、清晰，图文或文字显示，以卷帘形式向上滚动显示。
方案设计22.1 总体设计2.2 设计论证图文显示一般有静态和动态显示两种方案，静态方案虽然设计简单，但其使用的管脚太多，如本设计中64ｘ16的点阵共有256个发光二极管，显然单片机没有这么多的端口，如果我采用锁存器来扩展端口，按8位的锁存器来计算，64ｘ16的点阵需要256/8=32个锁存器。
这个数字很庞大，因为我们仅仅是64ｘ16的点阵，在实际应用中的显示屏往往要大得多，这样在锁存器上花的成本将是一个很庞大的数字。
因此在实际应用中的显示屏几乎都不采用这种设计，而采用另外一种称为动态扫描的显示方法。
课程设计题目：微机原理与单片机技术实践课程设计——基于AT89C52的16*64LED点阵的设计基于AT89C52的16*64LED点阵的设计摘要:LED是指发光二极管，在某些半导体的PN结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能。
PN结加反向电压，少数载流子难以注入，故不发光。
这种利用注入式点知发光原理制作的二极管叫发光二极管，简称LED。
由于电子显示屏制作简单，安装方便，被广泛应用于各种公共场合，如公交汽车的报站器、广告屏以及公告牌等等。
介绍的LED点阵电子显示屏，其功能有固定汉字、字母、数字的显示；平行左移、右移；固定信息的循环显示；显示屏的亮度连续可调；时间的显示和上位机对显示内容可修改的功能随着LED显示屏在广告传媒领域逐渐崭露头角，其控制系统也如雨后春笋，层出不穷。
由于他的控制系统均是基于嵌入式处理器开发，所以单片机在其中也占有一席之地。
但是，由于LED显示屏控制较复杂，特别是对于显示特殊效果，如循环移动、覆盖霓虹灯效果，要求处理器运算速度快、执行效率高，关键词：AT89C52 74HC154（行驱动器） 74HC595（列驱动器） 16*64点阵 LEDBased on AT89C52 the 16 * 64 LED dot matrix designPick to:LED refers to light-emitting diodes that in some of the semiconductor PN junction,injection of minority carriers and majority carrier will take extra energy compoundin the form of light energy released, which directly convert light energy. PN junction, minority carriers with reverse voltage to infuse, reason not to shine. This kind of use between points made luminous principle known as light-emitting diodes (leds), called diode LED. Because electronic display screen making simple, convenient installation, widely applied in all kinds of public occasions, such as the transit buses stops device, advertising screen and bulletin boards, etc. Introduction of LED dot matrix electronic display screen, its function has the fixed characters, letters, and digital display; Parallel moves left, right shift; Fixed information circulation display; Screen brightness continuous adjustable; Time displays and PC for display content can be modified to functionAs the LED display in advertising media field, the control system of up-and-coming also have mushroomed, emerge in endlessly. Because of his control system based on embedded processors are developed, so microcomputer in which also occupies a place. However, because the LED display control is more complex, especially for show special effects, such as cycle mobile, covering the neon effect, request a fast calculation speed, execution processor of high efficiency,Keywords: AT89C52 74HC154 (line drive) 74HC595 (column drive) 16 * 64 lattice LED目录1系统设计总述 (1)1.1设计任务及要求 (1)1.2方案比较与确定 (2)216*64点阵原理 (3)2.2系统的主要结构 (4)3系统的硬件设计 (5)3．1单片机控制电路 (5)3.2、16*64点阵显示屏设计 (6)3.3 LED点阵显示器的扫描驱动 (8)3.3.1、行驱动电路 (8)3.3.2、列驱动电路 (9)4系统的软件设计 (11)4.1显示驱动程序 (11)4.2系统主程序 (11)5硬件调试及性能 (15)5.1开发环境介绍 (15)5.2 理论性能分析 (15)5．系统调试 (15)致谢 (17)参考文献 (18)附录1：最小系统行列驱动电路原理图 (19)附录2：点阵电路原理图 (19)附录3：最小系统行列驱动PCB图 (20)附录4：两块16*64点阵PCB图 (20)附录5：程序清单 (21)基于AT89S52的超声波测距仪的设计1、系统设计总述从LED材料的不断更新，灰度控制技术的发展，真彩色图像的展现：到驱动电路的灵活、高效，控制系统技术的提高无不体现了LED 行业技术的飞跃发展。
