六点定位PPT课件

定位原理
六点定位原理
任何一个物体在空间直角坐标系中都有 6 个自由度—— 用 X , Y , Z , a, b , c 表示 要确定其空间位置，就需要限制其 6 个自由度 Z 将 6 个支承抽象 为6个“点”，6个 点限制了工件的 6 个自由度，这就是 六点定位原理。
Y X
图 2-13 六点定位原理
定位原理
过定位分析
Z
Z
Y
Y
Y
Y
X
X
a） 图2-19 过定位示例
b）
9
①工件本身相对于某个点、线是完全对称的，则工件 绕此点、线旋转的自由度无法被限制（即使被限制也 无意义）。例如球体绕过球心轴线的转动，圆柱体绕 自身轴线的转动等。
②工件加工要求不需要限制某一个或某几个自由度。 如加工平板上表面，要求保证平板厚度及与下平面的 平行度，则只需限制 3 个自由度就够了。
3
5
定位原理
过定位
过定位 —— 工件某一个自由度（或某几个自由度） 被两个（或两个以上）约束点约束，称为过定位。 过定位是否允许，要视具体情况而定：
1）如果工件的定位面经过机械加工，且形状、尺寸、 位置精度均较高，则过定位是允许的。有时还是必要 的，因为合理的过定位不仅不会影响加工精度，还会 起到加强工艺系统刚度和增加定位稳定性的作用。
2）反之，如果工件的定位面是毛坯面，或虽经过机械 加工，但加工精度不高，这时过定位一般是不允许的， 因为它可能造成定位不准确，或定位不稳定，或发生 定位干涉等情况。
6
定位原理
过定位分析（桌子与三角架）
图2-17 过定位分析
7
定位原理
过定位分析
Z Z
Y
Y

➢联 接 元 件 ： 用 于 确 定 夹 具 对 机 床 主 轴、工作台或导轨的相对位置；
➢对 刀 或 导 向 元 件 ： 用 于 保 证 工 件 加 工表面与刀具之间的位置；
➢其它装置或元件：定向键、操作件、 分度装置、靠模装置、上下料装置、 平衡块等，以及标准化了的其它联接 元件；
➢夹具体：是夹具的基座和骨架，用来 配置、安装各夹具元件及装置。
➢常见的组合方式有： 一个孔及其端面 一根轴及其端面 一个平面及其上的两个圆孔
➢生产中最常见的“一面两孔”定位
➢“一面两孔”定位的特点：
容易实现基准统一； 位置精度高； 存在过定位现象（支承平面限制三个 自由度，每根短销限制两个自由度）
A. 二圆销一平面定位
销、孔安装时，必须有一定的间隙， 此时
于是得到：
d2max= D2min –2(LD+ Ld – X1min/2)
或：X2min= 2(LD+ Ld –X1min/2)
B. 一圆销、 一削边销及 一平面定位
➢(1) 削边 销的形成
为了保证销的 强度，通常使 用菱形销。
图a用于直径 很小时
图b用于直径 为3~50mm 时
➢(2) 削边 销尺 寸的 确定
➢(3) 定位误差分析 基准位移误差：为第一定位销、孔 的最大配合间隙 Y= D1+d1+X1min
转角误差：
tg1 D1 d1
X1min D2
2L
d2
X 2min
或
tg 1
X1max X 2max 2L
第三节 工件的夹紧
一、夹紧装置的组成和设计要求 ➢工件定位后将其固定，使其在加工
二、夹紧力确定的基本原则
夹紧力的确定包括夹紧力的大小、方向和作用点三个要素

欢迎大家学习机制工艺课
上节课 回顾
一、工件定位的概念： 定位 在加工前，先确定工件在工艺系统中的正确位置。
实际加工中，只要考虑作为设计基准的点、 线、面 是否在工艺系统中占有正确有位置。
上节课 回顾
二、定位与夹紧： 夹紧
在加工过程中，为防止工件在切削力、重力、惯性 力等的作用下发生位移或振动，以免破坏工件定位。
因此，按照工件加工要求确定工件必须限制 的自由度数是工件定位中应解决的首要问题。
四、定位的分类
四、定位的分类
1、完全定位
大端面限制: X 方向的移动自由度 Y、Z的转动自由度
短销限制: Y、Z方向的移动自由度
防转销限制: X位 完全定位的概念:
六个自由度均被限制的定位方式称为完全定位。
六点定位原理的两点说明
二、关于定位方向的确定
在外力作用下， 与基准紧密结触
我们认为工件在某个方向的自 由度被限制了，就是在该方向上 有了正确的位置，并不表示在受到 脱离支承点的外力的作用下也不运动
二、常用定位元件能限制的自由度数
二、常用定位元件能限制的自由度数
外圆柱面
三、由工件加工要求确定工件应限制的自由度数 生产现场
四、定位的分类 2、不完全定位（部分定位）的概念
根据零件加工要求实际限制的自由度数少于六 个的定位方法称为不完全定位.
四、定位的分类 举一反三 考考你
应该限制: Z方向的移动自由度 X、 Y 的转动自由度
四、定位的分类 3、过定位
一夹一顶 夹持部分较长
重复限制: Y、Z 方向转动自由度
夹持较长卡盘相关于套筒限制: Y、Z方向的移动自由度 Y、Z的转动自由度
夹紧和定位是两个概念
上节课 回顾

用于连接或固定夹具上各元件及装置，使其成为一 个整体的基础件。
它与机床有关部件进行连接、对定，使夹具相对机 床具有确定的位置。
如图中的夹具体7。
.
34
(6) 其它元件及装置
有些夹具根据工件的加工要求，要有分度机构，铣 床夹具还要有定位键等。
以上这些组成部分，并不是对每种机床夹具都是缺 一不可的，但是任何夹具都必须有定位元件和夹紧 装置，它们是保证工件加工精度的关键，目的是使 工件定准、夹牢。
.
10
.
11
2）划线找正装夹
这种装夹方法是按图纸要求在工件表面上事先划 出位置线、加工线和找正线，装夹工件时，先按找 正线找正工件的位置，然后夹紧工件。
划线找正装夹不需要专用设备，通用性好，但
效率低，精度也不高，通常划线找正精度只能达到
0.1～0.5mm。
此方法多用于单件小批生产中铸件的粗加工工序。
27机床夹具的组成定位元件定位元件夹紧装置或元件对刀引导元件对刀引导元件其它装置或元件其它装置或元件夹具体夹具体连接元件连接元件2829图为用于钻轴套工件上6h7孔的钻床夹具工件以内孔及端面为定位基准在夹具的定位销6及其端面上定位即确定了工件在夹具中的正确位置

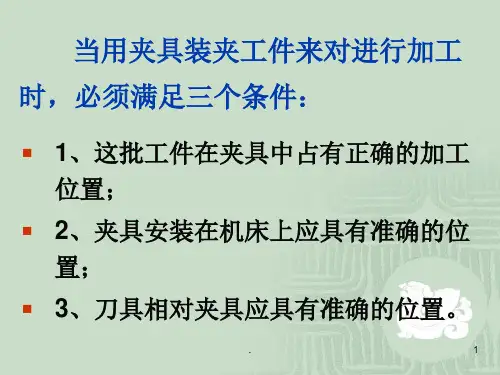

当用夹具装夹工件来对进行加工 时，必须满足三个条件：
当产品变更时，夹具将由于无法再使用而报废。
只适用于产品固定且批量较大的生产中。
.
17
.
18
3）通用可调夹具和成组夹具
其特点是夹具的部分元件可以更换，部分装置可 以调整，以适应不同零件的加工。
用于相似零件的成组加工所用的夹具，称为成组 夹具。
通用可调夹具与成组夹具相比，加工对象不很明 确，适用范围更广一些。
设计图样上所采 用的基准就是设 计基准。（图）
