单片机实验报告1

单片机实验报告实验一：存储器块清零或赋值一、实验目的1 熟悉存储器的读写方法，熟悉51汇编语言结构。

2 熟悉循环结构程序的编写。

3 熟悉编程环境和程序的调试。

二、实验内容指定存储器中某块的起始地址和长度，要求将其内容清零或赋值。

例如将4000H开始的10个字节内容清零或全部赋值为33H。

注意：1 文件不要用中文名称保存时不要用中文路径（目录），不要放在“桌面”上，源文件和工程要放在同一个文件夹下，文件名称和路径名称不要太长。

2 查看存储器菜单使用：窗口---数据窗口---XDATA 观察存储器内容3 查看SFR:窗口---CPU窗口查看CPU寄存器SFR4 单步执行：执行---单步执行(F8)，每执行一步，查看每条语句涉及到的寄存器和存储器内容的变化结果，是否是指令所要得到的结果，如不是，检查错误原因，修改。

5利用多种执行方法和观察各种窗口调试程序，直至程序满意为止。

三、实验仪器微机、VW,WA VE6000编程环境软件，（单片机实验箱）Lab6000/Lab6000通用微控制器MCS51实验四、实验步骤1、新建工程文件。

（注意：文件不要用中文名称保存时不要用中文路径）2、编写程序。

3、运行和调试过程。

外部数据存储器（4000H为首地址的10个字节）中初始状态（随便赋值FFH）：单步执行程序，观察SFR中外部地址指针的变化；全速执行程序，可以看到外部数据存储器已赋值33H：五、实验结果可以看到外部数据存储器已赋值33H：六、问题讨论本次实验能够清楚地了解存储器中数据的移动和赋值过程，通过单步执行，对于每一步的指令操作过程能够了解如何执行，查看每条语句涉及到的寄存器和存储器内容的变化结果。

同时，学习掌握汇编程序的编写和调试过程。

实验二：存储块移动一、实验目的1 熟悉51汇编语言程序结构。

2 熟悉循环结构程序的编写，进一步熟悉指令系统。

3 熟悉编程环境和程序的调试。

二、实验内容将指定源地址（3000H）和长度（10字节）的存储块移动到目的地址（3050H）。

《单片机原理及应用》实验报告姓名:学号：班级：应用物理指导教师：日期：实验1 计数显示器一、实验目的熟悉51单片机的基本输入输出应用，掌握Proteus模块的原理图绘图方法及单片机系统仿真运行方法二、实验原理由共阴极数码管LED1和LED2、P0口、P2口，上拉电阻RP1及Vcc组成的输出电路；由按钮开关BUT、P3.7和接地点组成的输入电路，该电路在编程软件的配合下，可实现计数显示功能：可统计按钮BUT的按压次数，并将按压结果以十进制数形式显示出来；当显示值达到99后可自动从1开始，无限循环。

三、实验内容（1）观察Proteus模块的软件结构，熟悉菜单栏、工具栏、对话框等基本单元功能（2）学会选择元件、画导线、修改属性等基本操作（3）学会可执行文件加载及程序仿真运行方法（4）验证计数显示器的功能四、实验要求提交实验报告并包括如下内容：电路原理图、电路原理分析、仿真运行截图及实验小结1.实验原理图2.仿真运行截图3.实验小结通过这次实验让我认识了kell和proteus软件的基本功能，学会了用kell编写程序用proteus仿真运行。

在这次实验中同时也遇到了很多问题。

比如因为第一次使用这两个软件对界面还不太熟悉，浪费了很多的时间也产生了很多错误，但之后与同学们的交流过程中，慢慢的对这两个软件有了更深入的了解，在后期仿真的时候才能得心应手的处理问题。

这个计数显示器的实验让我进一步了解了单片机与数码管的魅力，看到了电子元件的神奇之处，只要按动按键就能让数码管的数字逐次加一，这大大激发了我的学习单片机兴趣，这次实验也会成为我以后学习单片机的奠基石，因为它打开了我认识单片机的大门，让我认识到了单片机的魅力，并让我沉浸其中。

实验2 指示灯开关控制器一、实验目的学习51单片机I/O口基本输入输出功能，掌握汇编语言的编程与调试方法。

二、实验原理输入电路由外接在P1口的8只拨动开关组成；输出电路由外接在P2口的8只低电平驱动的发光二极管组成。

单片机实验一-加法器实验报告南昌大学实验报告学生姓名：学号：专业班级：实验类型：□验证□综合■设计□创新实验日期：实验成绩：实验一单片机软件实验—1至100求和（一）实验目的1.掌握51单片机Keil软件集成开发环境。

2.学习使用汇编语言编写应用程序。

（二）设计要求熟悉51单片机的Keil软件集成开发环境，使用汇编语言编写“1+2+3+…+100”的程序。

（三）实验原理类似C语言里的循环语句，从1开始加，利用CJNE判断是否已加到100，从而进行循环计数。

（四）实验设备装有Keil4的电脑一台（五）实验结果计算结果高8位r3为0x13，低8位r4为0xba，即0x13ba，十进制数5050。

（六）结果讨论与心得体会实验结果和预期结果一致。

以前就用过Keil编程C51，所以使用起来没有什么障碍。

第一次自己编汇编程序，感觉汇编和C还是有很多相通之处，有很多思想和方法可以借鉴。

（七）附录：实验源代码ORG 0000H ;程序运行入口LJMP M AIN ;跳向主程序MAINORG 0030H ;主程序入口MAIN: MOV R2,#01H ;给R2赋初值1，从1开始加MOV R3,#00H ;R3用于存放最终结果的高8位MOV R4,#00H ;R4用于存放最终结果的低8位START: CLR C;Cy位清零CJNE R2,#65H,LOOP ;判断R2是否等于101，如果不相等，就跳到LOOPSJMP RESULT ;R2等于101时，表示已经完成1加到100的运算，跳转到RESULT LOOP: MOV A,R2 ;将R2的值移入累加器ADD A,R4 ;将R4的值加到累加器里MOV R4,A ;将累加器的值移入R4，作为相加后结果的低8位MOV A,R3 ;将R3的值移入累加器ADDC A,#00H ;累加器加0，并且带进位相加，这样做就把低8位进位加上去了MOV R3,A ;将累加器的值移入R3，作为相加后结果的高8位INC R2 ;R2的值加1，递增，作为下一个加数SJMP START ;跳转到START，继续相加RESULT: SJMP RESULT ;显示结果END ;结束。

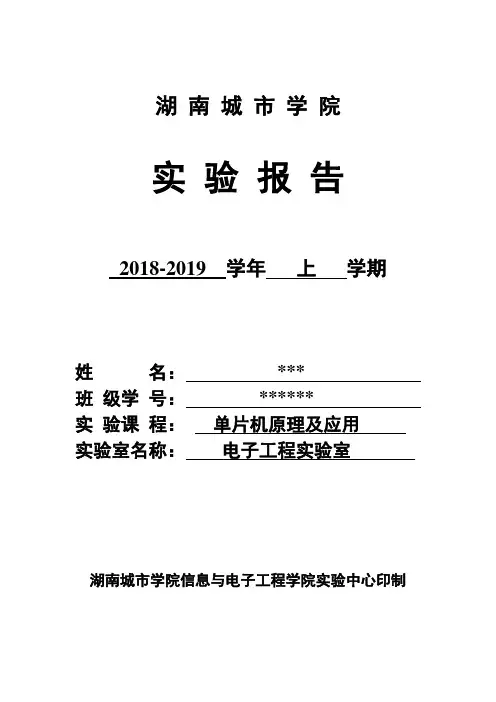

湖南城市学院实验报告2018-2019 学年上学期姓名：***班级学号：******实验课程：单片机原理及应用实验室名称：电子工程实验室湖南城市学院信息与电子工程学院实验中心印制实验项目名称：实验一指示灯和开关控制器实验一、实验目的及要求1、学习51单片机I/O基本输入/输出功能，掌握汇编语言的编程与调试方法；2、熟悉proteus软件，了解软件的结构组成与功能；3、学会在ISIS模块中进行汇编程序录入、编译和调试；4、理解单片机程序控制原理，实现指示灯/开关控制器的预期功能。

二、实验原理实验电路原理图如图1所示，图中输入电路由外接在P3口的8只拨动开关组成；输出电路由外接在P2口的8只低电平驱动的发光二极管组成。

此外，还包括时钟电路、复位电路和片选电路。

图1 实验原理图在编程软件的配合下，要求实现如下指示灯/开关控制功能：程序启动后，8只发光二极管先整体闪烁3次（即亮→暗→亮→暗→亮→暗，间隔时间以肉眼可观察到为准），然后根据开关状态控制对应发光二极管的灯亮状态，即开关闭合相应灯亮，开关断开相应灯灭，直至停止程序运行。

软件编程原理为：（1）8只发光二极管整体闪烁3次亮灯：向P2口送入数值0；灭灯：向P2口送入数值0FFH；闪烁3次：循环3次；闪烁快慢：由软件延时时间决定。

（2）根据开关状态控制灯亮或灯灭开关控制灯：将P3口（即开关状态）内容送入P2口；无限持续：无条件循环。

程序流程图如图2所示。

图2 实验程序流程图三、实验仪器设备及装置（1）硬件：电脑一台；（2）仿真软件：Proteus；（3）编程软件Keil uVision4。

其中，仿真软件ISIS元件清单如表1所示。

表1 仿真软件ISIS元件清单四、实验内容和步骤（一）实验内容：（1）熟悉ISIS模块的汇编程序编辑、编译与调试过程;（2）完成实验的汇编语言的设计与编译；（3）练习ISIS汇编程序调试方法，并最终实现实验的预期功能。

（二）实验步骤：（1）提前阅读与实验相关的阅读材料；（2）参考指示灯/开关控制器的原理图和实验的元件清单，在ISIS中完成电路原理的绘制；（3）参考程序流程图在Keil uVision4中编写和编译汇编语言程序；（4）利用ISIS的汇编调试功能检查程序的语法和逻辑错误；（5）观察仿真结果，检验与电路的正确性。
