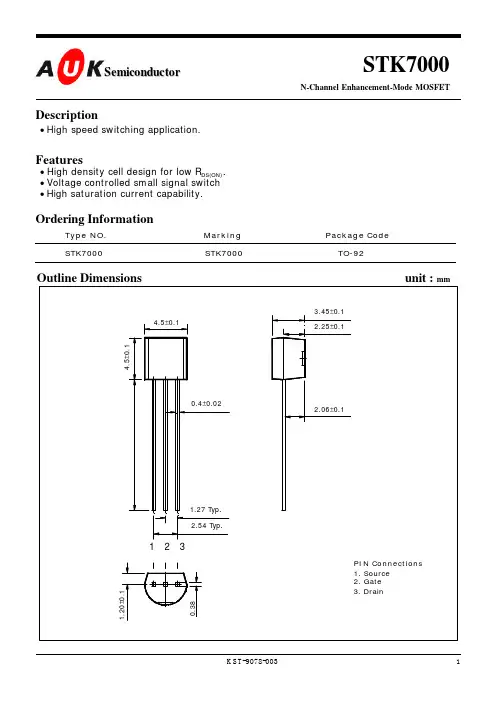

KST-9078-0031 STK7000
N-Channel Enhancement-Mode MOSFETSemiconductor
Description • High speed switching application.
Features • High density cell design for low RDS(ON). • Voltage controlled small signal switch • High saturation current capability.Ordering InformationType NO.MarkingPackage CodeSTK7000 STK7000 TO-92Outline Dimensions unit : mm
4.5±0.1
4.5±0.1
0.4±0.02
1.27 Typ.2.54 Typ.1 2 33.45±0.12.25±0.1
2.06±0.1
1.20±0.10.38PIN Connections1. Source2. Gate3. Drain元器件交易网 KST-9078-0032 STK7000
Absolute maximum ratings (Ta=25°C)CharacteristicSymbolRatingsUnitDrain-Source voltageVDSS60VGate-Source voltageVGS±20VMaximum Drain currentID200mAPulsed Drain CurrentIDM500mAPower dissipationPD400mWMaximum Junction-to-AmbientRthJA312.5°C/WOperating Junction andStorage temperature rangeTJ , Tstg-55~150°C
Electrical Characteristics (Ta=25°C)CharacteristicSymbolTest ConditionMin.Typ.Max.UnitDrian-Source breakdown voltageBVDSSID=10µA, VGS=060--VGate-Threshold voltageVGS(th)ID=1mA, VDS=VGS0.82.13.0VZero Gate voltage drain currentIDSSVDS=48V, VGS=0--1µAGate-body leakageIGSSVDS=0V, VGS=±15V--±100nAOn-state drain current *ID(on)VDS=10V, VGS=4.5V75350-mADrain-Source on-resistance *RDS(ON)VGS=4.5V, ID=0.075A-4.55.3ΩVGS=10V, ID=0.5A-2.45.0ΩDrain-Source on-resistance *RDS(ON)TJ=125¡É-4.49.0ΩForward transconductance *gfsVDS=10V, ID=0.2A100--mSInput capacitanceCissVDS=25V, VGS=0, f=1MHz-2260pFOutput capacitanceCossVDS=25V, VGS=0, f=1MHz-1125pFReverse Transfer capacitanceCrssVDS=25V, VGS=0, f=1MHz-25pFTurn-on timetONVDD=15V, ID=0.5AVGEN=10V, RG=25Ω--10nsTurn-off timetOFFVDD=15V, ID=0.5AVGEN=10V, RG=25Ω--10ns *. Pulse test : Pulse width¡Â300us, Duty cycle¡Â2.0% 元器件交易网 KST-9078-0033 STK7000 Fig. 2 ID - VGS Fig. 1 ID - VDS
