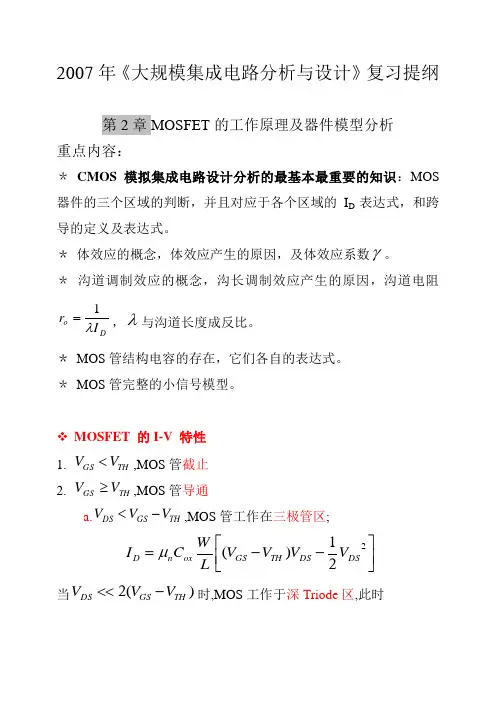

2007年《大规模集成电路分析与设计》复习提纲第2章MOSFET 的工作原理及器件模型分析重点内容:* CMOS 模拟集成电路设计分析的最基本最重要的知识:MOS 器件的三个区域的判断,并且对应于各个区域的I D 表达式,和跨导的定义及表达式。
* 体效应的概念,体效应产生的原因,及体效应系数γ。
* 沟道调制效应的概念,沟长调制效应产生的原因,沟道电阻D o I r λ1=,λ与沟道长度成反比。
* MOS 管结构电容的存在,它们各自的表达式。
* MOS 管完整的小信号模型。
MOSFET 的I-V 特性 1. TH GS V V <,MOS 管截止 2. TH GS V V ≥,MOS 管导通a.TH GS DS V V V -<,MOS 管工作在三极管区;⎥⎦⎤⎢⎣⎡--=221)(DS DS TH GS ox n D V V V V L W C I μ 当)(2TH GS DS V V V -<<时,MOS 工作于深Triode 区,此时DS TH GS oxn D V V V LWC I )(-≈μ,DSD V I ~为直线关系. 导通电阻:)(1TH GS ox n DDSon V V LW C I V R -=∂∂=μb .THGS DSV V V -≥,MOS 管工作在饱和区;2)(21TH GS oxn D V V LWC I -=μ 跨导g m :是指在一定的V DS 下,I D 对V GS 的变化率。
饱和区跨导:TH GS DD oxn H T GS oxn m V V I I LW C V V LW C g -==-=22)(μμ三极管区跨导:DS ox n m V L WC g μ=MOSFET 的二级效应1. 体效应: 源极电位和衬底电位不同,引起阈值电压的变化.)22(0F SB F TH TH V V V φφγ-++=)22(0FP BS FP n TH THN V V V φφγ--+=)(H T GS oxn constV GSD m V V LW C V I g DS -=∂∂==μ)22(0FN FN BS P TH THP V V V φφγ---+=2. 沟长调制效应: MOS 工作在饱和区,↑DS V 引起↓L 的现象.)1()(212DS TH GS ox n D V V V LWC I λμ+-⎪⎭⎫⎝⎛= TH GS D DS D ox n DS H T GS oxn GSD m V V I V I L W C V V V LW C V I g -=+⎪⎭⎫⎝⎛=+-=∂∂=2)1(2 )1)((λμλμ 饱和区输出阻抗:λλμ⋅=⋅-⎪⎭⎫⎝⎛=∂∂=D TH GS ox n DS D o I V V LWC V I r 1)(21112线性区输出阻抗:()[]DS TH GS oxn o V V V LW C r --=μ13. 亚阈值导电性V GS <V TH ,器件处于弱反型区.V DS >200mV 后,饱和区I D -V GS 平方律的特性变为指数的关系:T GSD V V I I ζexp0=MOSFET 的结构电容(各电容的表达式见书)MOSFET 的小信号模型MOS 器件在某一工作点附近微小变化的行为,称为小信号分析.此时MOS 器件的工作模型称为小信号模型. MOS 管的交流小信号模型是以其直流工作点为基础的。
模拟cmos集成电路设计第二版知识点总结《模拟CMOS集成电路设计》第二版是由Behzad Razavi编写的一本关于模拟集成电路设计的经典教材。
本书主要介绍了模拟集成电路设计的基本原理、技术和方法,包括以下几个方面的知识点:1.CMOS技术基础:介绍CMOS技术的发展历程、基本概念和特点,以及MOSFET器件的工作原理、特性和参数。
2.单级放大器:讨论了单级放大器的基本结构、设计方法和性能指标,包括共源放大器、共栅放大器和共漏放大器等。
3.差分放大器:介绍了差分放大器的工作原理、性能指标和设计方法,以及如何利用差分放大器实现信号放大、电压参考和电流镜等功能。
4.运算放大器:详细阐述了运算放大器的设计原理、性能指标和实际应用,包括折叠式Cascode放大器、套筒式Cascode放大器和两级放大器等。
5.数据转换器:介绍了模数转换器(ADC)和数模转换器(DAC)的基本原理、结构和设计方法,包括逐次逼近型ADC、闪存型ADC、Σ-Δ型ADC和R-2R梯形DAC等。
6.滤波器和振荡器:讨论了模拟滤波器的基本原理、设计和实现方法,包括有源RC滤波器、Gm-C滤波器和开关电容滤波器等;同时介绍了振荡器的工作原理、性能指标和设计方法,包括环形振荡器、LC振荡器和晶体振荡器等。
7.电源管理:阐述了线性稳压器、开关稳压器和电荷泵等电源管理电路的工作原理、性能指标和设计方法。
8.频率响应和稳定性:介绍了频率响应的基本概念、分析方法和设计技巧,以及如何利用频率补偿技术提高电路的稳定性。
9.噪声分析:讨论了噪声的来源、类型和影响因素,以及如何降低噪声对电路性能的影响。
10.非线性效应:介绍了非线性效应的基本原理、产生原因和影响,以及如何利用非线性效应实现特定的功能,如混频器、乘法器和倍频器等。
