气液联动阀操作、维修保养小结
为了增强员工的专业技能，本周技术培训主题为气液联动阀的操
作、维修、保养的内容。主要如下：
1 工作原理

图6-3 气液联动阀工作原理图
6.3.1.2 操作规程
（1）检查和准备
--检查阀门及附属装置，确认处于完好状态；
--液压缸油位正常，检查SHAFER阀门执行器无渗漏；
--检查引压管截断阀处于开启位置，动力气压力正常。
（2）操作内容和步骤
--自动操作
该阀门执行器一般置于自动控制状态，在干线压降速率高于规定值、干线压力超高、超
低时能够自动关闭。
--手动气压操作：
1) 手动气压开阀操作
 确认阀门处于关闭状态；
 拉下带有“OPEN”字样的气压手动操作杆，同时观察阀位指示盘，当指针与
管道位置平行时，松开操作杆。

2) 手动气压关阀操作
 确认阀门处于全开状态；
 拉下带有“CLOSED”字样的气压手动操作杆，同时观察阀位指示盘，当指针
与管道位置垂直时，松开操作杆。
—— ——手动液压操作：

1)手动液压开阀操作
 确认阀门处于关闭位置；
 按下带有“OPEN”字样的换向阀；
 上下拉动手动泵的操作杆，同时观察阀位指示盘，直到操作杆无法拉下；
 按下泄放阀手柄，将操作杆放回原位。

2)手动液压关阀操作
 确认阀门处于全开位置；
 按下带有“CLOSED”字样的换向阀；
 上下拉动手动泵的操作杆，同时观察阀位指示盘，直到操作杆无法拉下；
 按下泄放阀手柄，将操作杆放回原位。
--阀门自动关闭后的开阀操作
 按正常的手动操作方法进行液压或气压开阀。
（3）操作后的检查
--及时查看动力气压力正常；
--检查有执行器各部件无渗漏情况。
6.3.1.3维护保养
日常应检查操作系统各接口处不应有漏油、气现象。驱动装置在运行中应定期检查，检
查周期应按组织内部对设备管理要求确定。检查不少于以下内容：
（1）检查驱动装置各连接点无漏气、漏油；
（2）检查驱动装置底部无凝液积存；
（3）检查动力气罐压力。正常情况下应与管道压力基本相同；
（4）检查各引压管、截止阀完好，无泄漏、无震动、无腐蚀、无形变等；
（5）检查所有连接无松动；
（6）检查各指示仪表工作正常，准确度在允许范围内；
（7）缓慢松开储油罐下方排污丝堵，观察排出的油是否清洁，直到排出的油清洁为止；
如果从储油罐排出的油品中含有大量杂质，则待储气罐排污完毕后，缓慢松开储油罐下方的
排污丝堵对储油罐进行排污，直到排出的油品清洁为止；
（8）在装置全开位的状态下，松开储油罐顶部的卡套接头和注油堵头，用标尺检查储
油罐中油位，储油罐液位应位于1/2 罐高±5厘米，如油位不足则加入执行机构专用液压油
到规定的位置；
（9）检查气路控制块滤芯是否清洁，并用煤油进行清洗，如滤芯破损或无法清除杂物，
则更换控制块滤芯，吹扫引压管。
6.3.1.4 风险分析及削减措施
表6-6 气液联动阀风险分析及削减措施
作业活动 危害因素 危害后果 风险削减措施

气液联动
阀操作与
维护

引压管脱落 造成人身伤害 定期检查
引压管脱落，天然气泄漏 造成燃烧或爆炸 a. 穿戴劳保用品，使用防爆工具；
b. 加强设备的检查和
维护保养
6.3.1.5 常见故障及处理
表6-7 气液联动阀常见故障及处理
故 障 发生故障的原因 处理措施
执行器操
作无力、不稳定 驱动器中缺少液压油
排除驱动器中的气体，将液压油恢复到正常工

作状态

驱动器运速度控制器开度太小 调整速度控制器至正常流量位置
行缓慢 液压油不标准 使用标准液压油
放空管路受阻 检查确认放空管线是否畅通
动力气节流（干线压力太低，系
统中有冰堵，过滤器中有污物、
润滑油等，动力气管径太小）

调整干线压力至规定值，解除系统冰堵，清洗

过滤器，选用合适的动力气管径

驱动器不
能驱动阀
门

动力气压力太低或是阀门驱动力矩超过了驱动器所能提供的力矩值 驱动器和阀门装配不协调 调整气压至规定值，使用手动泵驱动阀门，在允许情况下检查阀门所需驱动 检查驱动器的开位和阀门的开位是否一致，否则要拆下阀位指示盘，拆下固定键，手动操作
驱动器旋转90°，使得阀杆和驱动器转子的位
置一致，然后重新安好固定键和阀位指示盘
加注润滑脂并重新试着驱动阀门，如果仍然不
能驱动，就得拆下驱动器，手动操作驱动器，
若驱动器能够旋转，很可能是阀门本体出现了
问题
手动操作时驱动器不运行 缺少液压油 手动泵故障 驱动器密封失效 对驱动器进行排气，并将液压油充装到正常位
置
检查排除手动泵故障

合集下载

气液联动阀工作原理

气液联动阀工作原理

气液联动阀工作原理
气液联动阀是一种广泛应用于工业控制系统中的重要元件，它通过控制气体和
液体的流动来实现对系统的调节和控制。

其工作原理主要包括结构组成、工作过程和特点等方面。

首先，我们来看一下气液联动阀的结构组成。

气液联动阀通常由阀体、阀盖、
阀芯、阀座、弹簧、密封圈等部件组成。

其中，阀芯是气液联动阀的核心部件，它通过对阀芯的移动来控制介质的流动。

而阀座则起到密封作用，保证介质不会泄漏。

弹簧则可以提供一定的开启或关闭力，保证阀芯的正常运动。

其次，气液联动阀的工作过程可以分为开启和关闭两个阶段。

当控制气源加压时，气压通过控制孔进入气室，使阀芯向上移动，介质得以流通，实现阀门的开启。

相反，当控制气源减压或切断气源时，气室内的气压下降，弹簧的作用下，阀芯向下移动，介质停止流通，实现阀门的关闭。

整个过程中，气压和液压相互作用，实现了对介质的精准控制。

最后，我们来谈一下气液联动阀的特点。

首先，它具有响应速度快的特点，能
够迅速实现对介质的控制。

其次，它具有较高的控制精度，可以满足对介质流量、压力等参数的精准调节。

此外，气液联动阀还具有结构简单、可靠性高、使用寿命长等优点，适用于各种工业场合的控制系统中。

综上所述，气液联动阀通过气压和液压的联动实现对介质的控制，其工作原理
简单而有效。

在实际应用中，我们需要根据具体的控制要求选择合适的气液联动阀，并严格按照其工作原理进行安装和调试，以确保系统的稳定运行和控制精度。

SHAFER气液联动阀执行机构学习课件

SHAFER气液联动阀执行机构学习课件


03
动作异常
如发现阀门动作异常，应检查气源和液压系统是否正常，气液联动阀执
行机构内部是否有堵塞或损坏，如有需清洗或更换相关部件。
05 Shafer气液联动阀执行机 构与其他阀门的比较
与其他阀门的特点比较
高效稳定
采用气液联动技术，具有快速响应和 稳定控制的特点。
长寿命
由于其低磨损和长寿命的设计，减少 了维护和更换的频率。
执行部分的作用是根据控制部分的指令，实现对阀门的开启和关闭操作。
控制部分
01
控制部分是Shafer气液联动阀执行机构的指挥中心，它由传感器、控 制器和电磁阀等组成。
02
传感器用于检测阀门的状态、压力、温度等参数，将检测到的信号传 输给控制器。
03
控制器根据接收到的信号和预设的控制逻辑，通过电磁阀控制气液活 程
停止信号输入
通过控制信号输入停止指令。
清理维护
停止工作后，进行必要的清理和维护工作， 确保设备良好运行。
停止过程
气液联动阀执行机构接收到停止指令后，开 始关闭各部件，停止工作。
记录与报告
记录气液联动阀执行机构的工作状态和运行 数据，生成相应的报告。
04 Shafer气液联动阀执行机 构的维护与保养
2
气液罐用于存储润滑油和压缩空气，气液活塞在 压缩空气的作用下推动润滑油，通过管路将润滑 油输送到执行部分。
3
气液联动部分的作用是实现润滑油的输送和活塞 的往复运动，为执行部分提供动力。
执行部分
执行部分是Shafer气液联动阀执行机构的重要组成部分，它由执行杆、连 杆和曲柄等组成。
执行杆通过连杆与曲柄连接，曲柄在气液活塞的推动下实现旋转运动，从 而带动执行杆实现开启和关闭动作。

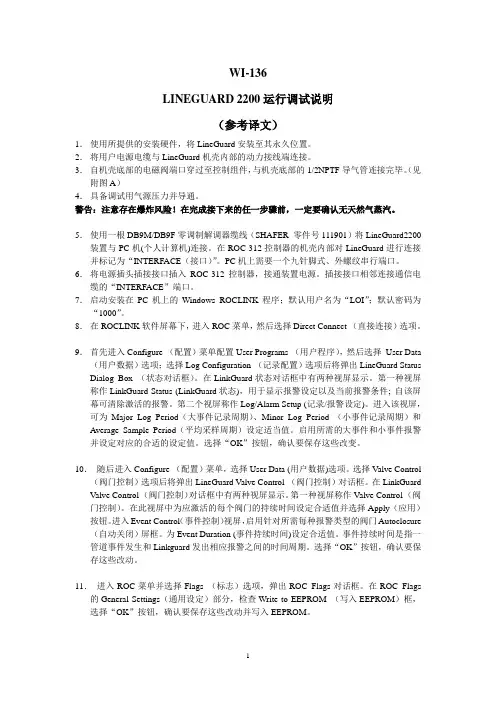

气液联动阀---LinlGuard2200调试说明参考译文
