常见PLC、触摸屏等工控电缆的制作图纸以下常见PLC、触摸屏等工控电缆均为相同接口之间的直连电缆，无需转换电路芯片，用户按图焊接制作后即可使用。
电缆采用28AWG屏蔽电缆，其屏蔽层分别焊接在两端插头的金属壳体上（图中未画出），各种插头和插座选用镀金插针（插孔）的连接器，以满足在恶劣工业环境下长期可靠的使用。

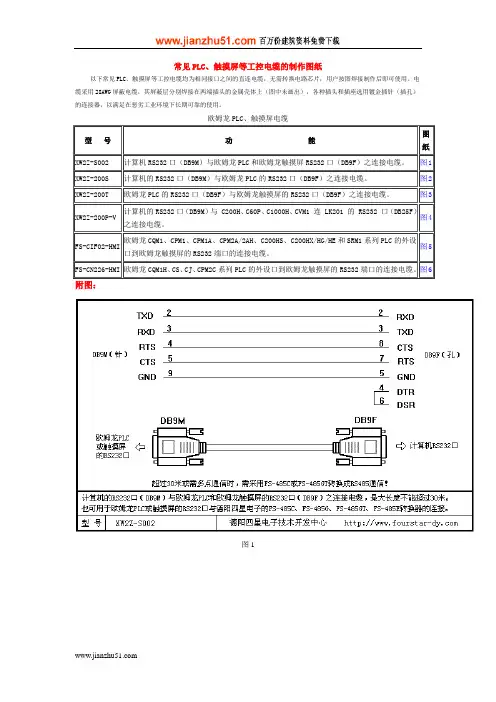

欧姆龙PLC、触摸屏电缆型号功能图纸XW2Z-S002计算机RS232口（DB9M）与欧姆龙PLC和欧姆龙触摸屏RS232口（DB9F）之连接电缆。
图1 XW2Z-200S计算机的RS232口（DB9M）与欧姆龙PLC的RS232口（DB9F）之连接电缆。
图2 XW2Z-200T欧姆龙PLC的RS232口（DB9F）与欧姆龙触摸屏的RS232口（DB9F）之连接电缆。
图3XW2Z-200P-V 计算机的RS232口（DB9M）与 C200H、C60P、C1000H、CVM1 连 LK201 的 RS232 口（DB25F）之连接电缆。
图4FS-CIF02-HMI 欧姆龙CQM1、CPM1、CPM1A、CPM2A/2AH、C200HS、C200HX/HG/HE和SRM1系列PLC的外设口到欧姆龙触摸屏的RS232端口的连接电缆。
图5FS-CN226-HMI欧姆龙CQM1H、CS、CJ、CPM2C系列PLC的外设口到欧姆龙触摸屏的RS232端口的连接电缆。
图6附图：图1图2 图3图4 图5图6三菱PLC、触摸屏电缆型号功能图纸FX-20P-CAB0三菱 FX-20P-E 手持编程器到 FXo/FX2n/FX1n 等系列 PLC 连接电缆图7 FX-20P-CAB三菱 FX-20P-E 手持编程器到 FX2/FX2C 系列 PLC 连接电缆图8 FX-20P-CADP三菱 FX0/FX2n/FX1n 等系列 PLC 通用适配电缆图9 FX-422CAB0FX-232AW 与 FX2N/FX1N/FX0N/FX1S/FX0 等连接电缆图10 F2-232CAB-1计算机到 FX-232AW/FX0N-232ADP/50DU 连接电缆图11 FX-232CAB-1计算机到三菱 F940/930/920 触摸屏编程电缆图12 FX-50DU-CAB0三菱 FX0/FX2n/FX1n 系列 PLC 同人机介面 F940/F930/F920 相连电缆图13 FX-40DU-CAB三菱 FX2/A 系列 PLC 同人机介面 F940/F930/F920 相连电缆图14 FX9GT-CAB0FX0s/FX0n/FX2n/FX1n/FX3u 等 PLC 到 A970GOT 人机介面连接电缆图15 AC30R4-25P FX2、A 系列 PLC 到 A970GOT 人机介面连接电缆图16 GT01-C30R4-8P三菱 GT11/GT15 触摸屏连接 FX3U/FX2N/FX1N 系列PLC电缆图17 GT01-C30R4-25P三菱 GT11/GT15 触摸屏连接 FX2/FX2C/A/QnA系列PLC 电缆图18 GT01-C30R2-6P三菱 GT11/GT15 触摸屏连接 Q 系列 PLC 电缆图19 GT01-C30R2-9S三菱 GT11/GT15 触摸屏 RS232 串口编程电缆图20 QC30R2RS232 接口的三菱 Q 系列 PLC 编程通讯电缆图21图7 图8图9 图10图11 图12图13 图14图15 图16图17 图18图19 图20图21西门子PLC、触摸屏电缆MPI电缆S7-200/300PLC到西门子触摸屏连接电缆，西门子产品号：6ES7 901-0BF00-0AA0 图22 RS232电缆西门子PC/MPI 适配器用 RS232 电缆，西门子产品号 :6ES7901-1BF00-0XA0 图23 OP编程电缆西门子 OP 人机介面编程电缆，西门子产品号： 6XV1 440-2KH32 图24图22 图23图24松下PLC、触摸屏电缆AFP1523松下 FP1 系列 PLC 到 AFP8550 适配器或手持编程器连接电缆。
三菱系列PLC、触摸屏等工控电缆的制作图纸RS232 接口的三菱 Q 系列 PLC 编程通讯电缆此主题相关图片如下，点击图片看大图：三菱 GT11/GT15 触摸屏 RS232 串口编程电缆此主题相关图片如下，点击图片看大图：三菱 GT11/GT15 触摸屏连接 Q 系列 PLC 电缆此主题相关图片如下，点击图片看大图：三菱 GT11/GT15 触摸屏连接 FX2/FX2C/A/QnA系列PLC 电缆此主题相关图片如下，点击图片看大图：三菱 GT11/GT15 触摸屏连接 FX3U/FX2N/FX1N 系列PLC电缆此主题相关图片如下，点击图片看大图：FX2、A 系列 PLC 到 A970GOT 人机介面连接电缆此主题相关图片如下，点击图片看大图：FX0s/FX0n/FX2n/FX1n/FX3u 等 PLC 到 A970GOT 人机介面连接电缆此主题相关图片如下，点击图片看大图：三菱 FX2/A 系列 PLC 同人机介面 F940/F930/F920 相连电缆此主题相关图片如下，点击图片看大图：三菱 FX0/FX2n/FX1n 系列 PLC 同人机介面 F940/F930/F920 相连电缆此主题相关图片如下，点击图片看大图：计算机到三菱 F940/930/920 触摸屏编程电缆此主题相关图片如下，点击图片看大图：计算机到 FX-232AW/FX0N-232ADP/50DU 连接电缆此主题相关图片如下，点击图片看大图：FX-232AW 与 FX2N/FX1N/FX0N/FX1S/FX0 等连接电缆此主题相关图片如下，点击图片看大图：三菱 FX0/FX2n/FX1n 等系列 PLC 通用适配电缆此主题相关图片如下，点击图片看大图：三菱 FX-20P-E 手持编程器到 FX2/FX2C 系列 PLC 连接电缆此主题相关图片如下，点击图片看大图：三菱 FX-20P-E 手持编程器到 FXo/FX2n/FX1n 等系列 PLC 连接电缆此主题相关图片如下，点击图片看大图：欧姆龙CQM1H、CS、CJ、CPM2C系列PLC的外设口到欧姆龙触摸屏的RS232端口的连接电缆此主题相关图片如下，点击图片看大图：欧姆龙CQM1、CPM1、CPM1A、CPM2A/2AH、C200HS、C200HX/HG/HE和S此主题相关图片如下，点击图片看大图：。
自制PLC通信电缆由于品牌不同的PLC其编程电缆不能通用，而原装编程电缆又价格不菲，给学习和使用PLC带来了不便。

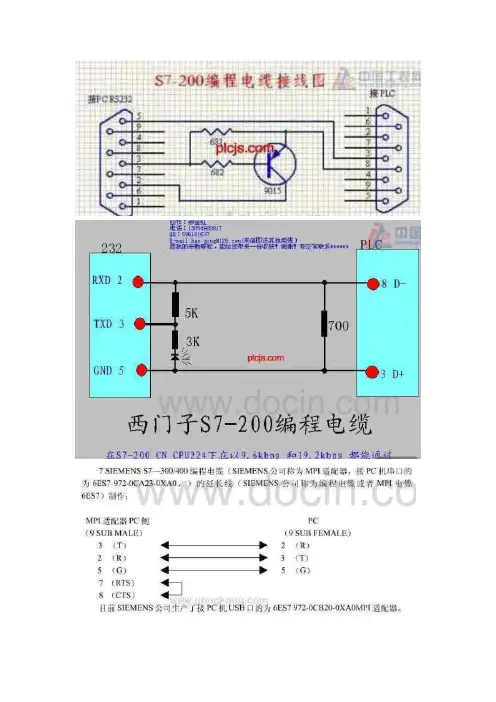

其实只要分析PLC编程口的几种通信接口标准和物理结构，就可以自制编程电缆，本钱低制作方便，可以根本实现原装电缆的所有功能。
随着可编程序控制器〔PLC〕在工业控制领域的广泛应用，PLC编程成了电气工程技术人员必须掌握的专业技能。
可编程序控制器的品牌众多，欧、美、日、韩与##的PLC纷纷抢滩大陆，在给使用者提供了多种选择的同时，也给使用者带来了小小麻烦。
因为PLC的标准还没有统一，就像手机的充电器接口一样，各个厂家为了自己的利益咬来要去，因此不同品牌PLC的编程电缆互不通用，买一根原装电缆往往上千元。
对于以学习为主要目的以与经常碰到不同品牌PLC的技术人员来说，如果能够有方法花较低的代价自制一根编程电缆，无疑为他们提供了方便。
PLC虽然品牌众多，但各种品牌的PLC其编程接口不外乎几种型式，在PLC随机提供的技术手册里一般也都会提供编程口的引脚定义，这就为自制编程线提供了可能。
下面就PLC编程口的几种串行通信接口标准和物理结构，详细说明如何DIY一根适用的编程电缆。
编程电缆一端与PC的口相连，另一端与PLC的编程口相连，PC端的口均为RS232C接口，DB-9针形插头。
而PLC的编程口按接口标准一般可分为三种，即RS232、RS485、RS422 。
按物理结构可分为五种，即八针圆口〔DIN-8〕，九针D形口〔DB-9〕，二十五针D形口〔DB-25〕，RJ11口以与专用接口，其中以前两种居多，各接口引脚排列如下图。
为了做好编程电缆，首先要大概了解一下这三种串行通信接口标准。
RS-232、RS-422与RS-485是三种串行数据接口标准，接口标准只对接口的电气特性做出规定，而不涉与接插件、电缆或协议，所以同样一种接口标准可以有不同的物理结构，如DB-9 、DB-25等。
RS-232是PC机与通信工业中应用最广泛的一种串行接口， RS-232C 总线标准设有25条信号线，包括一个主通道和一个辅助通道。
