压力传感器原理、结构线路及其应用

压电传感器结构与工作原理一、压电传感器的结构压电传感器是一种能够将压力或者应变转化为电信号的传感器。

它由压电材料、电极、支撑结构和外壳组成。

1. 压电材料：压电传感器的核心是压电材料，常用的压电材料有压电陶瓷和压电聚合物。

压电陶瓷具有良好的压电效应和稳定性，常用的压电陶瓷材料有PZT （铅锆钛矿）和PZN-PT（铅锆镍钛）等。

压电聚合物具有良好的柔性和可塑性，适合于柔性传感器的制作。

2. 电极：电极是用来采集压电材料上产生的电荷的。

普通情况下，压电材料的两面都会贴上电极，形成一个电场。

常用的电极材料有金属薄膜，如铝、铜和银等。

3. 支撑结构：支撑结构用来固定压电材料和电极，使其能够承受外界的压力或者应变。

支撑结构可以是金属片、陶瓷基板或者塑料基板等。

4. 外壳：外壳是用来保护压电传感器内部结构的。

外壳通常由金属或者塑料制成，具有良好的密封性和机械强度。

二、压电传感器的工作原理压电传感器的工作原理是基于压电效应。

当压电材料受到外界的压力或者应变时，其晶格结构会发生变化，导致内部产生电荷。

这种电荷可以通过电极采集并转化为电信号。

具体来说，压电传感器的工作过程如下：1. 压力或者应变作用：外界的压力或者应变作用于压电传感器的压电材料上，使其发生形变。

2. 电荷产生：由于压电效应，压电材料的晶格结构发生变化，导致内部产生正负电荷。

3. 电荷采集：电极将产生的电荷采集起来，并通过导线传输到外部电路。

4. 电信号转换：外部电路将采集到的电荷转换为电信号，可以是电压、电流或者电荷量等形式。

5. 信号处理：电信号经过放大、滤波和调理等处理后，可以用于测量和控制系统中的各种应用。

三、压电传感器的应用领域压电传感器由于其结构简单、响应速度快、灵敏度高等特点，被广泛应用于各个领域。

以下是一些常见的应用领域：1. 工业自动化：压电传感器可以用于测量和控制系统中的压力、应变、力等参数，用于工业自动化控制和监测。

2. 汽车工业：压电传感器可以用于汽车制动系统、气囊系统、轮胎压力监测等方面，提高汽车的安全性和舒适性。

压力传感器的工作原理压力传感器是一种用于测量介质压力的设备，广泛应用于工业控制、汽车、医疗设备等领域。

它通过将压力转化为电信号，实现对压力的测量和监控。

本文将介绍压力传感器的工作原理及其应用。

一、压力传感器的基本原理压力传感器的基本原理是利用压力产生的力对敏感器件产生变形，进而通过敏感元件上的电阻、电容、压阻或电感等传感元件将变形转化为电信号。

根据不同的工作原理，压力传感器主要分为四种类型：电阻式、电容式、压阻式和电感式。

1. 电阻式压力传感器电阻式压力传感器是通过敏感元件上的电阻变化来感测压力变化的。

常见的电阻式压力传感器有应变片和电阻应变计。

应变片是一种金属薄片，它在受力后产生形变，导致电阻值的变化。

而电阻应变计是在应变片上附加了一些导电材料，当应变片形变时，导电材料的电阻值会随之变化，通过测量电阻值的变化来判断压力的大小。

2. 电容式压力传感器电容式压力传感器是利用敏感元件上的电容变化来感测压力变化的。

敏感元件通常由两个平行的金属片组成，当压力施加在敏感元件上时，金属片之间的距离会发生微小的改变，从而导致电容值的变化。

通过测量电容值的变化来反映压力的大小。

3. 压阻式压力传感器压阻式压力传感器是利用敏感元件上的压阻变化来感测压力变化的。

常见的压阻式压力传感器有硅压阻式和陶瓷压阻式。

硅压阻式传感器是利用硅材料的压阻特性，当压力施加在传感器上时，硅材料会发生变形，导致压阻发生变化。

陶瓷压阻式传感器则利用陶瓷材料的压阻特性，原理类似。

4. 电感式压力传感器电感式压力传感器是利用敏感元件上的电感变化来感测压力变化的。

敏感元件通常是由线圈和铁芯组成，当压力施加在敏感元件上时，铁芯会发生位移，导致线圈中的电感值发生变化。

通过测量电感值的变化来反映压力的大小。

二、压力传感器的应用压力传感器在工业和生活中有广泛的应用。

下面列举几个常见的应用领域：1. 工业控制压力传感器在工业领域中被广泛应用于流体控制和压力监测。

压电式压力传感器原理及应用自动化研1302班王民军压电式压力传感器是工业实践中最为常用的一种传感器。

而我们通常使用的压力传感器主要是利用压电效应制造而成的，这样的传感器也叫压电式压电传感器。

压电式压力传感器可以用来测量发动机内部燃烧压力的测量与真空度的测量。

也可以用于军事工业，例如用它来测量枪炮子弹在膛中击发的一瞬间的膛压的变化和炮口的冲击波压力。

它既可以用来测量大的压力，也可以用来测量微小的压力。

一、压电式传感器的工作原理1、压电效应某些离子型晶体电介质（如石英、酒石酸钾钠、钛酸钡等）沿着某一个方向受力而发生机械变形(压缩或伸长)时，其内部将发生极化现象，而在其某些表面上会产生电荷。

当外力去掉后，它又会重新回到不带电的状态，此现象称为“压电效应”。

压电式传感器的原理是基于某些晶体材料的压电效应。

2、压电式压力传感器的特点压电式压力传感器是基于压电效应的传感器。

是一种自发电式和机电转换式传感器。

它的敏感元件由压电材料制成。

压电材料受力后表面产生电荷。

此电荷经电荷放大器和测量电路放大和变换阻抗后就成为正比于所受外力的电量输出。

压电式压力传感器用于测量力和能变换为力的非电物理量，如压力、加速度等(见压电式压力传感器、加速度计)。

压电式压力传感器是利用压电材料的压电效应将被测压力转换为电信号的。

由压电材料制成的压电元件受到压力作用时产生的电荷量与作用力之间呈线性关系：Q=k*S*p。

式中 Q为电荷量；k为压电常数；S为作用面积；p为压力。

通过测量电荷量可知被测压力大小。

压电式压力传感器的工作原理与压电式加速度传感器和力传感器基本相同，不同的是弹性元件是由膜片等把压力转换成集中力，再传给压电元件。

为了保证静态特性及稳定性，通常多采用压电晶片并联。

在压电式压力传感器中常用的压电材料有石英晶体和压电陶瓷，其中石英晶体应用得最为广泛。

二、压电压力传感器等效电路和测量电路在校准用的标准压力传感器或高精度压力传感器中采用石英晶体做压电元件外，一般压电式压力传感器的压电元件材料多为压电陶瓷，也有用高分子材料(如聚偏二氟乙稀)或复合材料的合成膜的。

压力传感器特性研究及其应用•相关推荐压力传感器特性研究及其应用压力传感器通常由压力敏感元件和信号处理单元组成。

按不同的测试压力类型，压力传感器可分为表压传感器、差压传感器和绝压传感器。

下面是小编整理的压力传感器特性研究及其应用，欢迎大家分享。

压力传感器压力传感器是一种能够感知压力信号，并根据一定的规律将压力信号转换成可用的输出电信号的装置。

在压力测量中，有表压、负压、绝对压力、真空度之分。

工业上使用的压力示值大多是表压，所以绝对压力是表压和大气压之和。

如果测得的压力低于大气压，则称为负压或真空度。

测量压力的传感器在工作原理上分为压阻式压力传感器、压电式压力传感器、电容式压力传感器、压磁式压力传感器、霍尔式压力计等。

压阻式压力传感器半导体应变片式传感器在实际应用中被称为压阻式压力传感器，压阻式压力传感器在早期利用半导体应变片粘贴在弹性体上制成。

工业上使用的压力指示大多是表压，所以绝对压力是表压和大气压之和。

如果测得的压力低于大气压，则称为负压或真空度。

压阻式压力传感器的主要特点是体积小、重量轻、易于集成、灵敏度和分辨率高，适合于微压力检测。

但由于它是由半导体硅材料制成的，所以对温度很敏感。

没有温度补偿，温度误差会很大。

压阻式压力传感器应用由于压阻式压力传感器具备一系列优点，在航天、航海、医疗设备、石油化工中都得到了广泛应用。

在如今的社会形势下，全球市场对呼吸机、制氧机、血压计等医疗设备的'需求呈爆炸式增长，其中压阻式压力传感器是呼吸机的关键部件。

在家用呼吸机、医用呼吸机和高精度血压计的应用中，压阻式压力传感器供不应求。

压阻式压力传感器产品压阻式压力传感器工艺复杂，制造工艺要求高。

下面列出了两种典型的压阻式压力传感器的技术参数，以便进行客观的比较和说明。

图来自工控论坛压力范围0～10kPa压力范围属于相对较小的压力测量范围。

在实际应用中，选择的范围应略大于所用范围。

工作温度一般工业应用与集成电路系统的要求在－40℃～80℃之间，两款产品达到了－40℃～125℃的工作温度范围，能够满足大多数应用。

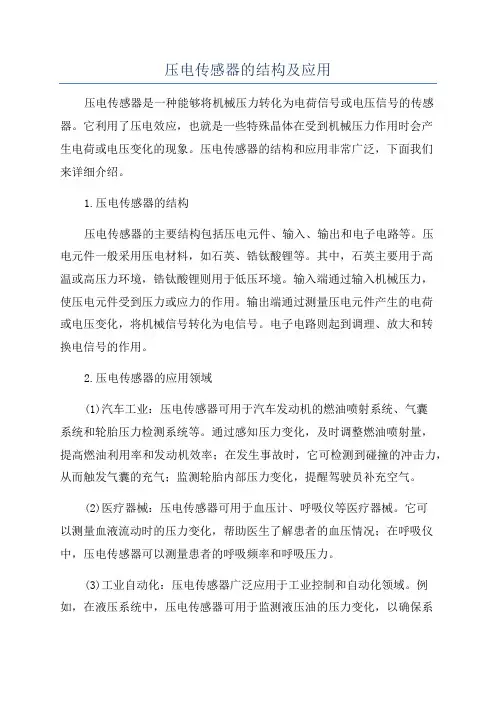

压电传感器的结构及应用压电传感器是一种能够将机械压力转化为电荷信号或电压信号的传感器。

它利用了压电效应，也就是一些特殊晶体在受到机械压力作用时会产生电荷或电压变化的现象。

压电传感器的结构和应用非常广泛，下面我们来详细介绍。

1.压电传感器的结构压电传感器的主要结构包括压电元件、输入、输出和电子电路等。

压电元件一般采用压电材料，如石英、锆钛酸锂等。

其中，石英主要用于高温或高压力环境，锆钛酸锂则用于低压环境。

输入端通过输入机械压力，使压电元件受到压力或应力的作用。

输出端通过测量压电元件产生的电荷或电压变化，将机械信号转化为电信号。

电子电路则起到调理、放大和转换电信号的作用。

2.压电传感器的应用领域(1)汽车工业：压电传感器可用于汽车发动机的燃油喷射系统、气囊系统和轮胎压力检测系统等。

通过感知压力变化，及时调整燃油喷射量，提高燃油利用率和发动机效率；在发生事故时，它可检测到碰撞的冲击力，从而触发气囊的充气；监测轮胎内部压力变化，提醒驾驶员补充空气。

(2)医疗器械：压电传感器可用于血压计、呼吸仪等医疗器械。

它可以测量血液流动时的压力变化，帮助医生了解患者的血压情况；在呼吸仪中，压电传感器可以测量患者的呼吸频率和呼吸压力。

(3)工业自动化：压电传感器广泛应用于工业控制和自动化领域。

例如，在液压系统中，压电传感器可用于监测液压油的压力变化，以确保系统正常运行；在机床上，它可以测量刀具与工件之间的接触压力，避免过度削减或过度磨损。

(4)环境监测：压电传感器可用于环境污染和灾害预警等领域。

例如，在地震监测中，它可以测量地壳的应力变化，提前预警地震；在大气污染监测中，它可以测量大气中的气体压力变化，帮助判断大气污染程度。

总结：。

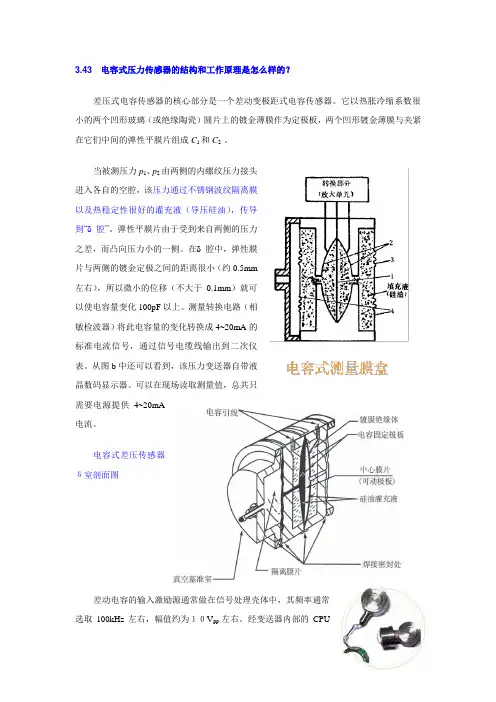

3.43 电容式压力传感器的结构和工作原理是怎么样的？
差压式电容传感器的核心部分是一个差动变极距式电容传感器。

它以热胀冷缩系数很小的两个凹形玻璃（或绝缘陶瓷）圆片上的镀金薄膜作为定极板，两个凹形镀金薄膜与夹紧在它们中间的弹性平膜片组成C1和C2 。

当被测压力p
、p2由两侧的内螺纹压力接头
进入各自的空腔，该压力通过不锈钢波纹隔离膜
以及热稳定性很好的灌充液（导压硅油），传导
到“δ腔”。

弹性平膜片由于受到来自两侧的压力
之差，而凸向压力小的一侧。

在δ腔中，弹性膜
片与两侧的镀金定极之间的距离很小（约0.5mm
左右），所以微小的位移（不大于0.1mm）就可
以使电容量变化100pF以上。

测量转换电路（相
敏检波器）将此电容量的变化转换成4~20mA的
标准电流信号，通过信号电缆线输出到二次仪
表。

从图b中还可以看到，该压力变送器自带液
晶数码显示器。

可以在现场读取测量值，总共只
需要电源提供4~20mA
电流。

电容式差压传感器
δ室剖面图
差动电容的输入激励源通常做在信号处理壳体中，其频率通常
选取100kHz左右，幅值约为１０V pp左右。

经变送器内部的CPU
线性化后，差压变送器的输出精度一般可达1%左右。

带隔离膜片的差动电容压力传感器
对额定量程较小的差动电容式差压变送器来说，当某一侧突然失压时，巨大的差压有可能将很薄的平膜片压破，所以设置了安全悬浮膜片和限位波纹盘，起过压保护作用。

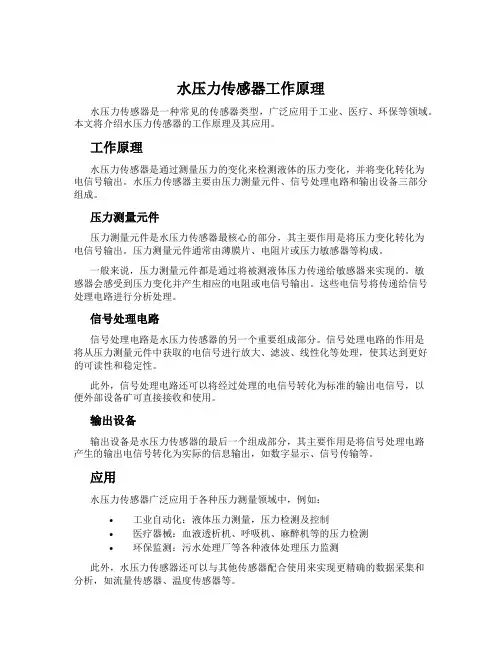

水压力传感器工作原理水压力传感器是一种常见的传感器类型，广泛应用于工业、医疗、环保等领域。

本文将介绍水压力传感器的工作原理及其应用。

工作原理水压力传感器是通过测量压力的变化来检测液体的压力变化，并将变化转化为电信号输出。

水压力传感器主要由压力测量元件、信号处理电路和输出设备三部分组成。

压力测量元件压力测量元件是水压力传感器最核心的部分，其主要作用是将压力变化转化为电信号输出。

压力测量元件通常由薄膜片、电阻片或压力敏感器等构成。

一般来说，压力测量元件都是通过将被测液体压力传递给敏感器来实现的。

敏感器会感受到压力变化并产生相应的电阻或电信号输出。

这些电信号将传递给信号处理电路进行分析处理。

信号处理电路信号处理电路是水压力传感器的另一个重要组成部分。

信号处理电路的作用是将从压力测量元件中获取的电信号进行放大、滤波、线性化等处理，使其达到更好的可读性和稳定性。

此外，信号处理电路还可以将经过处理的电信号转化为标准的输出电信号，以便外部设备矿可直接接收和使用。

输出设备输出设备是水压力传感器的最后一个组成部分，其主要作用是将信号处理电路产生的输出电信号转化为实际的信息输出，如数字显示、信号传输等。

应用水压力传感器广泛应用于各种压力测量领域中，例如：•工业自动化：液体压力测量，压力检测及控制•医疗器械：血液透析机、呼吸机、麻醉机等的压力检测•环保监测：污水处理厂等各种液体处理压力监测此外，水压力传感器还可以与其他传感器配合使用来实现更精确的数据采集和分析，如流量传感器、温度传感器等。

结论水压力传感器是一种常见的传感器类型，通过测量液体压力变化来检测液体状态。

其主要由压力测量元件、信号处理电路和输出设备三部分组成。

水压力传感器广泛应用于工业、医疗、环保等领域。

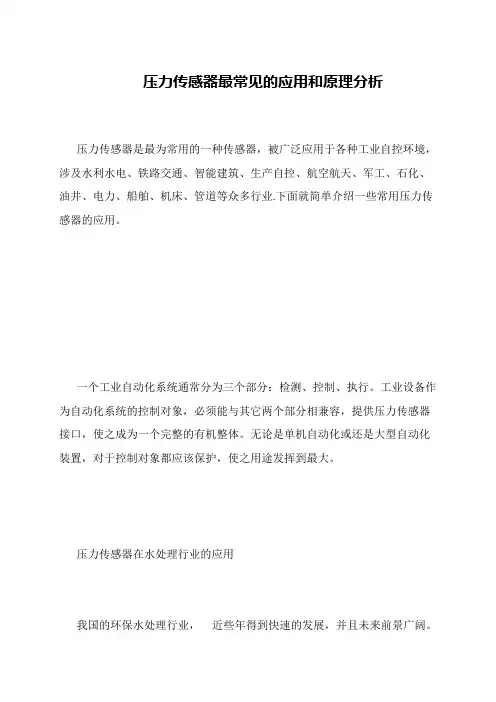

压力传感器最常见的应用和原理分析
 压力传感器是最为常用的一种传感器，被广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业.下面就简单介绍一些常用压力传感器的应用。

 一个工业自动化系统通常分为三个部分：检测、控制、执行。

工业设备作为自动化系统的控制对象，必须能与其它两个部分相兼容，提供压力传感器接口，使之成为一个完整的有机整体。

无论是单机自动化或还是大型自动化装置，对于控制对象都应该保护，使之用途发挥到最大。

 压力传感器在水处理行业的应用
 我国的环保水处理行业，近些年得到快速的发展，并且未来前景广阔。

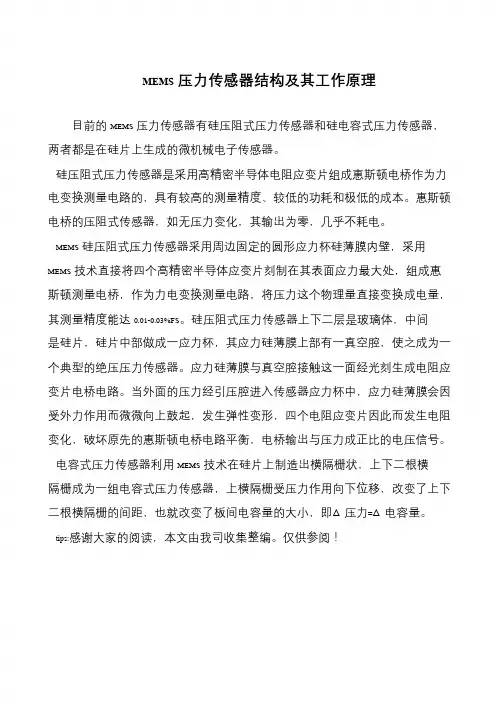

MEMS压力传感器结构及其工作原理
目前的MEMS压力传感器有硅压阻式压力传感器和硅电容式压力传感器，两者都是在硅片上生成的微机械电子传感器。

硅压阻式压力传感器是采用高精密半导体电阻应变片组成惠斯顿电桥作为力电变换测量电路的，具有较高的测量精度、较低的功耗和极低的成本。

惠斯顿电桥的压阻式传感器，如无压力变化，其输出为零，几乎不耗电。

MEMS硅压阻式压力传感器采用周边固定的圆形应力杯硅薄膜内壁，采用MEMS技术直接将四个高精密半导体应变片刻制在其表面应力最大处，组成惠斯顿测量电桥，作为力电变换测量电路，将压力这个物理量直接变换成电量，其测量精度能达0.01-0.03%FS。

硅压阻式压力传感器上下二层是玻璃体，中间是硅片，硅片中部做成一应力杯，其应力硅薄膜上部有一真空腔，使之成为一个典型的绝压压力传感器。

应力硅薄膜与真空腔接触这一面经光刻生成电阻应变片电桥电路。

当外面的压力经引压腔进入传感器应力杯中，应力硅薄膜会因受外力作用而微微向上鼓起，发生弹性变形，四个电阻应变片因此而发生电阻变化，破坏原先的惠斯顿电桥电路平衡，电桥输出与压力成正比的电压信号。

电容式压力传感器利用MEMS技术在硅片上制造出横隔栅状，上下二根横
隔栅成为一组电容式压力传感器，上横隔栅受压力作用向下位移，改变了上下二根横隔栅的间距，也就改变了板间电容量的大小，即△压力=△电容量。

tips:感谢大家的阅读，本文由我司收集整编。

仅供参阅！。

压⼒传感器⼯作原理图解随着⾃动化技术的进步，在⼯业设备中，除了液柱式压⼒计、弹性式压⼒表外，⽬前更多的是采⽤可将压⼒转换成电信号的压⼒变送器和传感器。

那么这些压⼒变送器和传感器是如何将压⼒信号转换为电信号的呢？不同的转换⽅式⼜有什么特点呢？今天电⼯学习⽹⼩编为⼤家汇总了⽬前常见的⼏种压的测量原理，希望能对⼤家有所帮助。

⼀、压电压⼒传感器压电式压⼒传感器主要基于压电效应（Piezoelectric effect），利⽤电⽓元件和其他机械把待测的压⼒转换成为电量，再进⾏相关测量⼯作的测量精密仪器，⽐如很多压⼒变送器和压⼒传感器。

压电传感器不可以应⽤在静态的测量当中，原因是受到外⼒作⽤后的电荷，当回路有⽆限⼤的输⼊抗阻的时候，才可以得以保存下来。

但是实际上并不是这样的。

因此压电传感器只可以应⽤在动态的测量当中。

它主要的压电材料是：磷酸⼆氢胺、酒⽯酸钾钠和⽯英。

压电效应就是在⽯英上发现的。

当应⼒发⽣变化的时候，电场的变化很⼩很⼩，其他的⼀些压电晶体就会替代⽯英。

酒⽯酸钾钠，它是具有很⼤的压电系数和压电灵敏度的，但是，它只可以使⽤在室内的湿度和温度都⽐较低的地⽅。

磷酸⼆氢胺是⼀种⼈造晶体，它可以在很⾼的湿度和很⾼的温度的环境中使⽤，所以，它的应⽤是⾮常⼴泛的。

随着技术的发展，压电效应也已经在多晶体上得到应⽤了。

例如：压电陶瓷，铌镁酸压电陶瓷、铌酸盐系压电陶瓷和钛酸钡压电陶瓷等等都包括在内。

以压电效应为⼯作原理的传感器，是机电转换式和⾃发电式传感器。

它的敏感元件是⽤压电的材料制作⽽成的，⽽当压电材料受到外⼒作⽤的时候，它的表⾯会形成电荷，电荷会通过电荷放⼤器、测量电路的放⼤以及变换阻抗以后，就会被转换成为与所受到的外⼒成正⽐关系的电量输出。

它是⽤来测量⼒以及可以转换成为⼒的⾮电物理量，例如：加速度和压⼒。

它有很多优点：重量较轻、⼯作可靠、结构很简单、信噪⽐很⾼、灵敏度很⾼以及信频宽等等。

但是它也存在着某些缺点：有部分电压材料忌潮湿，因此需要采取⼀系列的防潮措施，⽽输出电流的响应⼜⽐较差，那就要使⽤电荷放⼤器或者⾼输⼊阻抗电路来弥补这个缺点，让仪器更好地⼯作。

斯巴拓传感器---您身边的力传感专家！压力传感器（英文名称：transducer/sensor）是一种检测装置，往往又被称为换能器，能感受到被测量的信息，并能将感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。

斯巴拓传感器---您身边的力传感专家！1. 应变片压力传感器原理与应用力学传感器的种类繁多,如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。

但应用最为广泛的是压阻式压力传感器,它具有极低的价格和较高的精度以及较好的线性特性。

下面主要介绍这类传感器。

在了解压阻式力传感器时,首先认识一下电阻应变片这种元件。

电阻应变片是一种将被测件上的应变变化转换成为一种电信号的敏感器件。

它是压阻式应变传感器的主要组成部分之一。

电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。

金属电阻应变片又有丝状应变片和金属箔状应变片两种。

通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上,当基体受力发生应力变化时,电阻应变片也一起产生形变,使应变片的阻值发生改变,从而使加在电阻上的电压发生变化。

这种应变片在受力时产生的阻值变化通常较小,一般这种应变片都组成应变电桥,并通过后续的仪表放大器进行放大,再传输给处理电路(通常是A/D 转换和CPU)显示或执行机构。

电阻应变片的工作原理:金属电阻应变片的工作原理是吸附在基体材料上应变电阻随机械形变而产生阻值变化的现象,俗称为电阻应变效应。

我们以金属丝应变电阻为例,当金属丝受外力作用时,其长度和截面积都会发生变化,从上式中可很容易看出,其电阻值即会发生改变,假如金属丝受外力作用而伸长时,其长度增加,而截面积减少,电阻值便会增大。

当金属丝受外力作用而压缩时,长度减小而截面增加,电阻值则会减小。

只要测出加在电阻的变化(通常是测量电阻两端的电压),即可获得应变金属丝的应变。

薄膜压力传感器原理薄膜压力传感器是一种常见的压力传感器，它利用薄膜的弹性变形来测量外部压力的变化。

薄膜压力传感器的原理基于薄膜在受力作用下产生的形变，通过测量形变量来确定外部压力的大小。

在本文中，我们将介绍薄膜压力传感器的工作原理及其应用。

首先，薄膜压力传感器的工作原理是基于薄膜材料的弹性形变特性。

当外部压力施加到薄膜表面时，薄膜会产生弯曲和拉伸的形变，这种形变会导致薄膜电阻、电容或电感的变化。

通过测量这些电学参数的变化，就可以确定外部压力的大小。

薄膜压力传感器通常由薄膜材料、支撑结构和传感电路组成，其中薄膜材料起到了关键的作用。

其次，薄膜材料的选择对薄膜压力传感器的性能有着重要的影响。

常用的薄膜材料包括硅、聚酯薄膜、聚酰亚胺薄膜等。

这些材料具有较高的弹性模量和较小的厚度，能够在受力作用下产生较大的形变。

此外，薄膜材料的表面还可以进行特殊处理，如激光刻蚀、金属化等，以提高传感器的灵敏度和稳定性。

最后，薄膜压力传感器在工业控制、医疗器械、汽车电子等领域有着广泛的应用。

在工业控制领域，薄膜压力传感器可以用于测量液体或气体的压力，实现流体控制和监测。

在医疗器械领域，薄膜压力传感器可以用于测量生物体内的压力，如血压、呼吸等，用于疾病诊断和治疗。

在汽车电子领域，薄膜压力传感器可以用于测量汽车发动机的油压、制动系统的压力等，保障汽车的安全性能。

总之，薄膜压力传感器是一种基于薄膜材料弹性形变特性的压力传感器，具有灵敏度高、响应速度快、结构简单等优点，广泛应用于工业控制、医疗器械、汽车电子等领域。

通过对薄膜材料的选择和传感电路的设计，可以实现对不同压力范围的测量，满足不同应用场景的需求。

希望本文对您对薄膜压力传感器的原理有所帮助。

《传感器实验指导》压力传感器特性及应用实验1.了解压力传感器的特性；2.掌握压力传感器的测量方法；3.了解压力传感器模块的电路组成及原理。

1.分析压力传感器测量电路的原理；2.连接压力传感器物理信号到电信号的转换电路；3.软件观测压力变化时输出信号的变化情况；4.记录实验波形数据并进行分析。

1.开放式传感器电路实验主板；2.压力传感器压力测量模块；3.导线若干。

压力传感器（Pressure Transducer）是能感受压力信号，并能按照一定的规律将压力信号转换成可用的输出的电信号的器件或装置。

压力传感器通常由压力敏感元件和信号处理单元组成。

按不同的测试压力类型，压力传感器可分为表压传感器、差压传感器和绝压传感器。

实验板上装有1006015-1编号的压力传感器，采用悬臂压电薄膜封装，输出的类型为电压值。

其顶端附有的配重用来增加在低频振动时的灵敏度。

当薄膜来回动作时会产生交流电压（高达+ / - 90V的）。

通过使用一个的电阻使得的电压下降，令设备可以检测到其电压的变化。

这款传感器可以用于紧凑的传感系统或者复杂开关中。

如图8.1所示。

图8-1 压力传感器压力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。

具有量程大，精度高的特点。

重载压力传感器是压力传感器中常见的一种。

它通常被用于交通运输应用中，通过监测气动、轻载液压、制动压力、机油压力、传动装置、以及卡车或拖车的气闸等关键系统的压力、液力、流量及液位来维持重载设备的性能。

重载压力传感器是一种具有外壳、金属压力接口以及高电平信号输出的压力测量装置。

许多传感器配有圆形金属或塑料外壳，外观呈筒状，一端是压力接口，另一端是电缆或连接器。

这类重载压力传感器常用于极端温度及电磁干扰环境。

工业及交通运输领域的客户在控制系统中使用压力传感器，可实现对冷却液或润滑油等流体的压力测量和监控。

销轴式压力传感器原理销轴式压力传感器是一种常用的压力测量设备，它基于销轴式结构原理来实现对压力的测量。

销轴式压力传感器由销轴、弹簧、传感器和测量电路组成，其工作原理可简单描述如下：1. 销轴结构：销轴是销轴式压力传感器的核心部件，它由一个销轴和一个弹簧组成。

销轴的一端固定在传感器壳体上，另一端连接传感器的测量部件。

当外界施加压力作用于销轴时，销轴会产生位移，从而使弹簧发生变形。

2. 弹簧作用：弹簧连接在销轴和传感器壳体之间，它具有一定的弹性，能够根据销轴的位移变化而发生相应的变形。

当销轴受到压力作用时，位移会导致弹簧发生压缩或拉伸，弹簧的变形程度与压力大小成正比。

3. 传感器：传感器是销轴式压力传感器的重要组成部分，它能够将销轴的位移转化为电信号输出。

传感器通常采用电阻应变式传感器，通过测量弹簧的变形程度来获得压力值。

当弹簧发生变形时，传感器的阻值也会发生相应的变化，通过测量阻值变化可以得到压力的大小。

4. 测量电路：测量电路是销轴式压力传感器的信号处理部分，它将传感器输出的电信号进行放大、滤波和线性化处理，最终得到一个与压力大小成正比的电压或电流信号。

测量电路通常由放大器、滤波器和模数转换器等组成，可以根据具体应用要求进行设计。

销轴式压力传感器的工作原理可以简单归纳为：当外界施加压力作用于销轴时，销轴发生位移，弹簧发生变形，传感器测量到弹簧的变形程度，通过测量电路处理后输出与压力大小成正比的电信号。

销轴式压力传感器具有以下优点：1. 结构简单紧凑，体积小，重量轻，易于安装和维护。

2. 响应速度快，可实时测量压力变化。

3. 高精度、高灵敏度，能够测量微小的压力变化。

4. 线性度好，输出信号与压力大小成正比。

5. 可以承受较大的压力范围，适用于各种工业环境。

然而，销轴式压力传感器也存在一些局限性：1. 由于销轴结构的限制，其测量范围有一定的限制，无法测量过大或过小的压力。

2. 销轴与弹簧的接触面存在摩擦，可能会引起误差。

压电式传感器设计及应用压电式传感器是一种将机械能转化为电能的传感器，具有广泛的应用领域和优良的性能。

本文将介绍压电式传感器的设计原理、结构和工作原理，并以压力传感器和加速度传感器为例，详细介绍其设计和应用。

压电式传感器的设计原理是基于压电效应，即某些晶体在受到外部压力或应变作用时，会产生电荷分离。

压电晶体是压电式传感器的核心组件，常见的压电材料有石英、铅锆酸钛等。

当外力作用于压电晶体时，晶体内部的正负离子会发生位移，从而产生电荷。

通过检测这些电荷的变化，可以得到外部力的信息。

压电式传感器的结构一般包括压电晶体、电极和外壳。

压电晶体通常为薄片状，上下分别贴有电极。

当外力作用于晶体时，压电晶体会发生形变，电极上的电荷也会发生变化。

电极连接到外部电路中，可以测量到电荷变化，从而得到外力的信息。

外壳的作用是保护晶体并提供机械支撑。

压电式传感器的工作原理是利用压电效应和电荷转换原理。

当外力施加在压电晶体上时，晶体会发生形变，其中正负离子的位移产生电荷分离。

电荷会通过电极导线传输到外部电路中，经过放大和处理后，可以得到外力的信息。

压力传感器和加速度传感器是常见的压电式传感器。

压力传感器是测量外部压力的传感器。

其设计实现了将传感器外部所受的压力信号转换为电信号输出的功能。

具体设计时，将压电晶体固定在一个强大的电绝缘背板上，并覆盖上一个具有压力通道的弹性膜片，当压力作用于膜片时，晶体会发生形变，从而产生电荷。

通过测量电荷的变化，可以得到压力的信息。

压力传感器广泛用于工业控制、汽车制造等领域。

加速度传感器是测量加速度的传感器。

其设计实现了将传感器外部所受的加速度信号转换为电信号输出的功能。

加速度传感器通常由一个或多个压电晶体组成。

其中的压电晶体与弹簧连接，当受到外部加速度时，晶体会产生形变，从而产生电荷。

通过测量电荷的变化，可以得到加速度的信息。

加速度传感器广泛用于机械设备、航空航天等领域。

总结起来，压电式传感器是一种基于压电效应的传感器，具有广泛的应用领域。

压电式压力传感器原理压电式压力传感器是一种常用的压力测量装置，它利用压电效应将压力信号转化为电信号，广泛应用于工业控制、汽车电子、医疗器械等领域。

本文将介绍压电式压力传感器的原理及其工作过程。

压电效应是指某些晶体在受到外力作用时会产生电荷，这种效应被称为压电效应。

利用这一效应，可以将压力信号转化为电信号。

压电式压力传感器的核心部件是压电晶体，当受到外力作用时，压电晶体会产生电荷，这个电荷与外力的大小成正比，因此可以通过测量电荷的大小来确定外力的大小，从而实现对压力的测量。

压电式压力传感器通常由压电晶体、电极、封装材料等部件组成。

当外力作用于压电晶体时，压电晶体会产生电荷，这个电荷会在电极间产生电压信号，通过外部电路可以测量到这个电压信号，从而得到压力的大小。

为了保护压电晶体，通常会使用封装材料将其封装在传感器内部，同时封装材料也可以起到固定和保护的作用。

压电式压力传感器的工作原理可以用一个简单的模型来解释。

假设压电晶体的两端分别连接正负电荷，当外力作用于压电晶体时，晶体会产生电荷，这个电荷会在电极间产生电压信号，通过外部电路可以测量到这个电压信号。

根据压电效应的原理，可以得出压力与电荷之间的关系，从而实现对压力的测量。

压电式压力传感器具有灵敏度高、响应速度快、稳定性好等优点，因此在工业控制、汽车电子、医疗器械等领域得到了广泛的应用。

在工业控制领域，压电式压力传感器可以用于测量液体或气体的压力，实现对工艺过程的控制。

在汽车电子领域，压电式压力传感器可以用于测量发动机油压、气缸压力等参数，实现对发动机工作状态的监测。

在医疗器械领域，压电式压力传感器可以用于测量血压、呼吸压力等参数，实现对患者生命体征的监测。

总之，压电式压力传感器利用压电效应将压力信号转化为电信号，具有灵敏度高、响应速度快、稳定性好等优点，在工业控制、汽车电子、医疗器械等领域得到了广泛的应用。

希望通过本文的介绍，读者能对压电式压力传感器的原理及其工作过程有一个更深入的了解。

压阻式压力传感器原理及其应用压阻式压力传感器是一种常用的力与位移测量装置，利用材料的压阻效应来实现压力的测量。

它的原理是通过将存在压力的物体和传感器的敏感元件之间产生机械接触，使得敏感元件受压弯曲，从而改变其电阻值。

压阻式压力传感器的核心技术就是敏感元件的压阻材料。

压阻材料通常是导电材料，如硅、硅胶、塑胶等。

当材料受到外力压缩时，其电阻值会随之改变。

这是因为在压力作用下，材料内部电荷的分布发生变化，导致材料的电阻值发生变化。

通过测量电阻值的变化，就可以得知压力的大小。

1.精度高：利用材料的压阻效应来进行压力测量，具有较高的测量精度。

2.反应快：由于无需机械部件的运动，响应时间较短。

3.可靠性高：采用固态结构，不易受到外界振动、冲击的影响。

4.安装简单：可以直接安装在被测压力物体之上，使用方便。

1.工业自动化：用于监测液体和气体的压力，广泛应用于工业自动化系统中。

如压力控制、压力调节、管道检测等。

2.汽车工业：用于汽车制动液和胎压的监测。

通过测量汽车轮胎的压力，可以保证行驶安全。

3.医疗设备：用于测量血压、气体浓度等医疗参数，为医疗设备提供准确的数据支持。

4.污水处理：用于监测和控制污水处理系统中的压力和流量，保证系统的正常运行。

5.空调系统：用于监测空调系统中的制冷介质的压力，以调节和控制空调的制冷效果。

6.水压调节：用于监测水源、供水管道和管网的压力，以保证供水的稳定性。

总结来说，压阻式压力传感器利用材料的压阻效应实现压力测量，具有精度高、反应快、可靠性高和安装简单等特点，广泛应用于工业自动化、汽车工业、医疗设备、污水处理、空调系统和水压调节等领域。

压电式压力传感器原理及应用哎呀，压电式压力传感器原理及应用这个话题可真是让人头疼啊！不过别担心，我可是费尽心思地准备了这篇文章，保证让你看完之后对压电式压力传感器有个基本的了解。

话说这种传感器到底是怎么工作的呢？它又有哪些应用呢？那就让我们一起来揭开它的神秘面纱吧！我们来聊聊压电式压力传感器的原理。

压电式压力传感器是一种利用压电效应来测量压力的传感器。

啥是压电效应呢？简单来说，就是当物体受到外力作用时，会产生一种叫做压电电荷的现象。

这种现象就像是一种小小的能量，可以被用来传递信息。

而压电式压力传感器就是利用这个原理来工作的。

具体来说，压电式压力传感器内部有一个特殊的结构，叫做压电元件。

这个压电元件是由两块压电材料组成的，一块是P型压电材料，另一块是N型压电材料。

当这两块材料在一起时，它们之间就会形成一个电压差。

而这个电压差的大小，正比于施加在压电元件上的压力大小。

所以，当我们需要测量压力时，只需要将压力施加在压电元件上，就可以得到一个相应的电压差，从而计算出压力的大小。

好了，现在我们已经知道了压电式压力传感器的原理，那么它有哪些应用呢？其实，压电式压力传感器的应用非常广泛，比如我们常见的血压计、电梯门的压力传感器等等，都是利用压电式压力传感器来实现的。

而且，随着科技的发展，压电式压力传感器的应用还在不断地拓展，比如在航空航天、机器人技术等领域都有广泛的应用。

那么，压电式压力传感器的优点和缺点分别是什么呢？优点当然是很多啦！它的灵敏度非常高，可以在很低的压力下就能检测到；它的响应速度非常快，可以在毫秒级别内完成测量；它的体积小、重量轻，便于安装和使用。

任何东西都有它的缺点，压电式压力传感器的主要缺点就是寿命相对较短，需要定期更换。

总的来说，压电式压力传感器是一种非常实用的传感器，它可以帮助我们解决很多实际问题。

而且，随着科技的发展，相信它的应用还会越来越广泛。

所以，如果你对这个领域感兴趣的话，不妨多了解一下，说不定哪天你就能发明出一款新的压电式压力传感器呢！。
