蒸汽换热器工作原理

蒸汽热交换器工作原理

蒸汽热交换器是一种主要用于加热，冷却和蒸发过程中能量传递的设备。它的工作原理基于热传导和对流传热的原理。

蒸汽热交换器通常由两个流体通道组成，分别称为热载体流道和工作流道。热载体（通常是蒸汽）从供热源进入热载体流道，而工作流体（通常是水或其他液体）则流经工作流道。

当热载体流过热载体流道时，它会传输热量给与之接触的金属管壁。热量通过热传导迅速从热载体流向金属管壁，并进一步传导到工作流道中的工作流体。

同时，由于工作流体在工作流道中流动，它会与金属管壁之间的空间形成对流传热。工作流体吸收来自金属管壁的热量，并在过程中增加温度。

通过上述热传导和对流传热过程，热载体的热量就被传递给了工作流体。这样，蒸汽热交换器实现了能量的转移，使工作流体的温度升高，而热载体的温度降低。

蒸汽热交换器还根据传热方式的不同可以分为几种类型，包括管壳式换热器、板式换热器、螺旋板换热器等。每种类型的热交换器都有不同的结构设计和应用场景，但它们的基本工作原理都是通过热传导和对流传热实现能量的传递。

总之，蒸汽热交换器通过热传导和对流传热的过程，实现了热载体和工作流体之间的能量传递。这种能量传递可以用于加热、冷却和蒸发等各种工业过程中，具有广泛的应用价值。

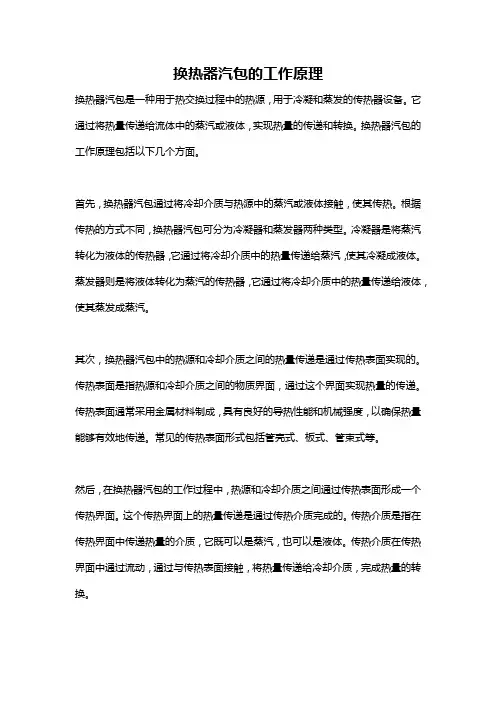

换热器汽包的工作原理

换热器汽包是一种用于热交换过程中的热源，用于冷凝和蒸发的传热器设备。它通过将热量传递给流体中的蒸汽或液体，实现热量的传递和转换。换热器汽包的工作原理包括以下几个方面。

首先，换热器汽包通过将冷却介质与热源中的蒸汽或液体接触，使其传热。根据传热的方式不同，换热器汽包可分为冷凝器和蒸发器两种类型。冷凝器是将蒸汽转化为液体的传热器，它通过将冷却介质中的热量传递给蒸汽，使其冷凝成液体。蒸发器则是将液体转化为蒸汽的传热器，它通过将冷却介质中的热量传递给液体，使其蒸发成蒸汽。

其次，换热器汽包中的热源和冷却介质之间的热量传递是通过传热表面实现的。传热表面是指热源和冷却介质之间的物质界面，通过这个界面实现热量的传递。传热表面通常采用金属材料制成，具有良好的导热性能和机械强度，以确保热量能够有效地传递。常见的传热表面形式包括管壳式、板式、管束式等。

然后，在换热器汽包的工作过程中，热源和冷却介质之间通过传热表面形成一个传热界面。这个传热界面上的热量传递是通过传热介质完成的。传热介质是指在传热界面中传递热量的介质，它既可以是蒸汽，也可以是液体。传热介质在传热界面中通过流动，通过与传热表面接触，将热量传递给冷却介质，完成热量的转换。

最后，在换热器汽包的工作过程中，热源和冷却介质之间的热量传递是通过热传导和对流传热方式实现的。热传导是指热量通过传热介质的分子间作用传递的过程，它主要取决于传热介质的导热性能。对流传热是指热量通过传热介质的流动传递的过程，它既可以是自然对流，也可以是强制对流。对流传热的强度取决于传热介质的流动速度和传热表面的形式。

总的来说，换热器汽包通过传热表面将冷却介质与热源中的蒸汽或液体相接触，利用热传导和对流传热方式传递热量。通过这种方式，热源中的热量可以转移到冷却介质中，实现热量的传递和转换。换热器汽包在工业生产过程中具有广泛的应用，可以用于各种热交换设备，如锅炉、冷凝器、汽车散热器等，提高能源利用效率，改善产品质量。

蒸汽板式换热器原理

蒸汽板式换热器是一种常见的热交换设备，它通过将两种介质（一种是蒸汽，另一种是冷却介质）在板状换热器中流动并接触，实现热量的传递。其原理可以概括如下：

1. 蒸汽流经换热器的一侧，被送至蒸汽侧进口，进入蒸汽通道。

2. 蒸汽通道由多层平行摞放的金属板组成，蒸汽在板与板之间流动。这些板通常是波纹形状，以增大表面积和热交换效率。

3. 冷却介质流经换热器的另一侧，进入冷却侧进口，进入冷却通道。

4. 冷却介质在冷却通道中流动，并与板之间的蒸汽进行热交换。蒸汽释放热量，而冷却介质吸收热量，并在冷却通道中被加热。

5. 经过热交换后，冷却介质变热并流向冷却侧出口，蒸汽则冷凝成水，流向蒸汽侧出口。

蒸汽板式换热器的设计和性能取决于许多因素，包括板间距、板波纹形状、流体速度、流道形状等。通过调整这些参数，可以优化换热器的效率和热交换能力。

该换热器的优点包括结构紧凑、传热效率高、容易清洁和维修。它广泛应用于化工、能源、食品加工、制冷空调等领域中的热交换过程中。

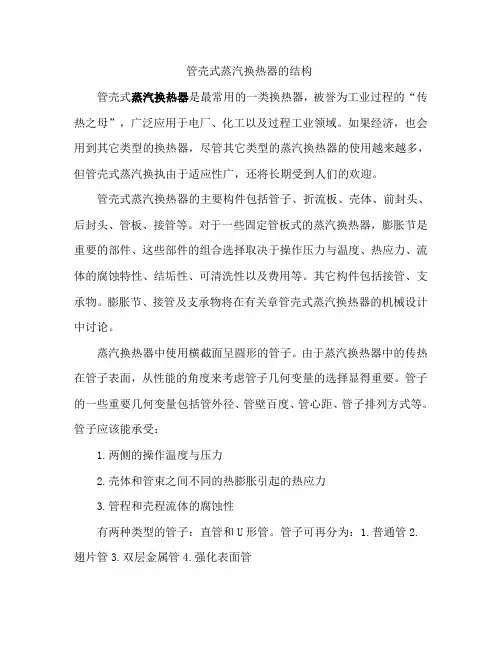

管壳式蒸汽换热器的结构

管壳式蒸汽换热器是最常用的一类换热器，被誉为工业过程的“传热之母”，广泛应用于电厂、化工以及过程工业领域。如果经济，也会用到其它类型的换热器，尽管其它类型的蒸汽换热器的使用越来越多，但管壳式蒸汽换执由于适应性广，还将长期受到人们的欢迎。

管壳式蒸汽换热器的主要构件包括管子、折流板、壳体、前封头、后封头、管板、接管等。对于一些固定管板式的蒸汽换热器，膨胀节是重要的部件、这些部件的组合选择取决于操作压力与温度、热应力、流体的腐蚀特性、结垢性、可清洗性以及费用等。其它构件包括接管、支承物。膨胀节、接管及支承物将在有关章管壳式蒸汽换热器的机械设计中讨论。

蒸汽换热器中使用横截面呈圆形的管子。由于蒸汽换热器中的传热在管子表面，从性能的角度来考虑管子几何变量的选择显得重要。管子的一些重要几何变量包括管外径、管壁百度、管心距、管子排列方式等。管子应该能承受：

1.两侧的操作温度与压力

2.壳体和管束之间不同的热膨胀引起的热应力

3.管程和壳程流体的腐蚀性

有两种类型的管子：直管和U形管。管子可再分为：1.普通管2.翅片管3.双层金属管4.强化表面管 管子的大小由管外径和管壁厚度决定。从传热的角度来看，小管径的管子能获得较高的传热系数，从而蒸汽换热器也较紧凑。但大管径的管子易于清洗，更强固，当允许的管侧压降很小时需要用到这种管子。几乎所有的蒸汽换热器的管子外径在6.35mm与50.8mm之间。

当壳侧的传热腊系数比管侧的低，例如壳侧流体是高粘度流体、气体或冷凝蒸汽时，管壳式蒸汽换热器采用低翅片管增加壳侧的换热面积。通常在单根低翅片管上的翅片呈螺旋状或环状。

管壳式蒸汽换热器翅片的高度略低于1.59mm时一般认为是低翅片类型。最常见的翅片密度为748-1575fpm（翅片/米），这种翅片管的换热面积大概是光管的2.5-3.5倍。翅片管的管端光滑，与光管直径相同，有翅片的地方比光管的直径略小或相同，视制造商而定。除了有与光管相同的几何结构变量之外，还有一些其它的几何尺寸，包括翅根直径、翅高、翅间距等。
