建筑平面设计和结构设计资料

1．建筑平面设计内容：单一功能房间的平面设计（主要使用功能，辅助使用空间和交通联系空间），也包括三类功能空间的平面组合设计。

2．房间平面形状确定，从使用功能要求，结构合理性，空间技术效果，总体组合的灵活性，房价朝向，施工便利性考虑；房间面积确定，掌握室内家具及设备数量及尺寸和人的室内活动和交通面积大小；房间平面尺寸的确定，满足家具设备布置及人体活动要求，视听要求，良好的天然采光，经济合理的结构布置。

3．平面组合形式考虑因素，有使用功能，结构类型，基地环境，设备管线，建筑造型。

平面组合形式有以下，走廊式，穿套式，单元式，大厅式，庭院式，综合式。

4．房间剖面形状的确定因素，室内房间的使用性质和活动特点，采光和通风要求，结构类型的要求，设备位置的要求，室内空间比例关系。

5．房间高度的确定，层高是国家对各类建筑物房价高度的控制指标。

净高是供人们直接使用的有效室内高度，它与第4的考虑因素有关。

（起居室，卧室大于或等于2.50m，办公，工作用房2.7，教学，会议3.00，走廊2.10，小学教室3.10，中学教师3.40，幼儿园2.80。

影响房屋层数的要求，建筑本身的使用要求，城市规划要求，结构类型要求。

建筑结构1、混合结构（砖墙和钢筋混凝土楼板的混合结构最普遍）2、框架结构（以框架梁柱作为承重系统）3、空间结构（大跨度空间结构，薄壳、索膜等）6．建筑空间的组合方式，高层加裙房，错层，跃层。

⑴错层剖面组合是指在建筑物纵向和横向剖面中，房屋几部分之间的楼地面，高低错开。

主要适合坡地上建筑或建筑体部之间由于房屋高度不同造成高差的情况，如住宅、中小学等。

错层之间的高差可用楼梯或踏步来解决。

⑵跃层式剖面组合方式主要用于住宅建筑中。

这些房屋的公共走廊每隔1～2层设置一条，每个住户可用前后相通的一层和上下层房间，住户内部以小楼梯上下联系。

其特点是节约公共交通面积，各住户之间干扰小，由于每户两个朝向，因此通风条件好，但其结构布置和施工均较复杂，每户面积大，标准高。

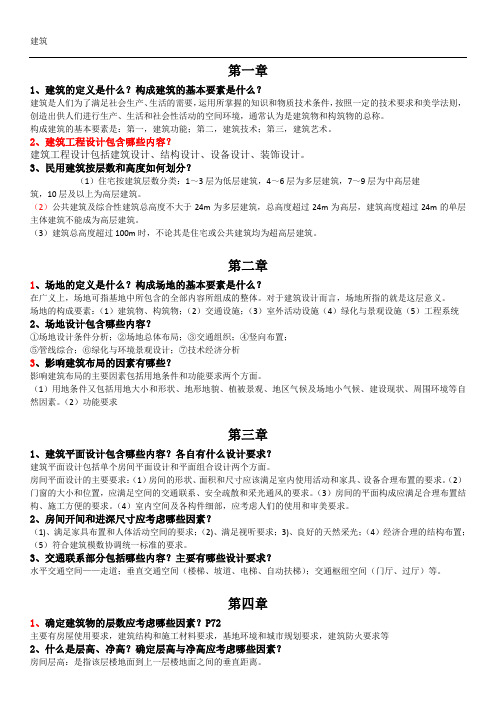

第一章1、建筑的定义是什么？构成建筑的基本要素是什么？建筑是人们为了满足社会生产、生活的需要，运用所掌握的知识和物质技术条件，按照一定的技术要求和美学法则，创造出供人们进行生产、生活和社会性活动的空间环境，通常认为是建筑物和构筑物的总称。

构成建筑的基本要素是：第一，建筑功能；第二，建筑技术；第三，建筑艺术。

2、建筑工程设计包含哪些内容？建筑工程设计包括建筑设计、结构设计、设备设计、装饰设计。

3、民用建筑按层数和高度如何划分？（1）住宅按建筑层数分类：1～3层为低层建筑，4～6层为多层建筑，7～9层为中高层建筑，10层及以上为高层建筑。

（2）公共建筑及综合性建筑总高度不大于24m为多层建筑，总高度超过24m为高层，建筑高度超过24m的单层主体建筑不能成为高层建筑。

（3）建筑总高度超过100m时，不论其是住宅或公共建筑均为超高层建筑。

第二章1、场地的定义是什么？构成场地的基本要素是什么？在广义上，场地可指基地中所包含的全部内容所组成的整体。

对于建筑设计而言，场地所指的就是这层意义。

场地的构成要素：（1）建筑物、构筑物；（2）交通设施；（3）室外活动设施（4）绿化与景观设施（5）工程系统2、场地设计包含哪些内容？①场地设计条件分析；②场地总体布局；③交通组织；④竖向布置；⑤管线综合；⑥绿化与环境景观设计；⑦技术经济分析3、影响建筑布局的因素有哪些？影响建筑布局的主要因素包括用地条件和功能要求两个方面。

（1）用地条件又包括用地大小和形状、地形地貌、植被景观、地区气候及场地小气候、建设现状、周围环境等自然因素。

（2）功能要求第三章1、建筑平面设计包含哪些内容？各自有什么设计要求？建筑平面设计包括单个房间平面设计和平面组合设计两个方面。

房间平面设计的主要要求：（1）房间的形状、面积和尺寸应该满足室内使用活动和家具、设备合理布置的要求。

（2）门窗的大小和位置，应满足空间的交通联系、安全疏散和采光通风的要求。

（3）房间的平面构成应满足合理布置结构、施工方便的要求。

建筑结构设计资料一、引言建筑结构设计是建筑工程的重要组成部分，旨在确保建筑物的结构安全稳固、经济合理。

本文将介绍建筑结构设计所需的资料内容，以帮助工程师、设计师和相关从业人员更好地了解和应用建筑结构设计资料。

二、图纸和技术文件1.结构平面图：展示建筑物各层结构的布置和构造，包括梁、柱、板、墙等元素的尺寸、位置和间距。

2.结构立面图：表明建筑物外墙、内墙和结构之间的相互关系，展示不同楼层的结构高度、开洞位置以及竖向荷载分布等信息。

3.钢筋混凝土图：详细描述梁、柱、板等构件的配筋情况，包括钢筋直径、间距、弯曲形状等，以确保混凝土的强度和稳定性。

4.结构剖面图：展示建筑物结构在竖向方向上的剖面布置，揭示隐藏在建筑物内部的结构构造。

5.基础施工图：包括基础的平面布置、尺寸和加固措施等，以确保建筑物的承载能力和稳定性。

三、设计计算和分析结果1.结构受力计算：包括各个结构构件的受力情况、荷载计算和承载能力等，以确保结构在各种负荷作用下的安全性。

2.材料选用和规格：描述使用的材料种类、规格和性能参数，例如钢材强度等级、混凝土标号等，以保证结构的强度和稳定性。

3.结构分析结果：根据结构受力计算和荷载情况，通过结构分析软件或手算得出的结构位移、应力分布等结果，用于评估结构的可靠性和安全性。

四、验算和审查报告1.设计优化报告：对于设计阶段提出的建议和优化方案，如优化结构尺寸、减少材料浪费等，以提高结构的经济性和可行性。

2.结构验算报告：根据设计计算和分析结果，通过手算或专业软件的验算，证明结构满足设计和规范要求。

3.结构审查报告：由第三方专业机构对建筑结构设计文件进行审查，评估结构的安全性和合规性，提出改进意见和建议。

五、施工图和施工规范1.结构施工图：包括建筑物的平面布置、剖面构造和细部连接等，以指导施工现场的具体操作和材料的安装。

2.施工规范：对于结构施工过程中的各项技术要求和操作规程进行详细说明，确保施工的质量和安全性。

关于住宅建筑的平面布置和结构形式住宅建筑是我们日常生活中不可或缺的一部分。

一个合理的平面布置和良好的结构形式能够为我们提供一个舒适的生活空间。

本文将从平面布置和结构形式两个方面探讨住宅建筑的设计。

一、平面布置平面布置是住宅建筑设计中非常重要的一环。

一个好的平面布置不仅能够提高住宅的使用功能，还能够给居住者带来更多的便利和舒适感。

在进行住宅建筑平面设计时，需要考虑以下几点：1.功能布局功能布局是指将住宅建筑的各个功能区（如起居室、卧室、厨房等）合理地布置在不同的空间中。

这样既能够满足生活需要，也能够提高居住的舒适度。

一般来说，厨房、卫生间等需要排水管道的区域应该尽量靠近外墙，而卧室和客厅则应该在阳光充足的位置，具体布局还需要根据实际情况进行调整。

2.通风采光通风和采光是住宅居住舒适度的重要因素。

在平面设计时，应该考虑到尽可能多的通风和采光面积，以便于自然风能在住宅中循环流通，使空气更加清新。

此外，合理设计阳台、飘窗等可以为住宅引入更充足的阳光，保持良好的亲近自然的生活方式。

3.空间布局空间布局可以直接影响居住者的生活质量。

一个灵活多变的空间布局不仅可以满足不同的使用需求，还可以创造出更多的新颖的空间形式，提高住宅的观赏性。

建议在平面布置中尽量避免过多的隔断和空间分割线。

二、结构形式结构形式是住宅建筑的承重系统，其稳定性和强度直接影响住宅的安全性。

在进行住宅建筑结构设计时，需要考虑以下几点：1.墙体结构传统的住宅建筑大多采用的是墙体结构，主要通过墙体的强度来承受建筑所受荷载。

尽管墙体结构的构造简单，但有时会限制空间的使用，同时建筑承受荷载的受力面积较小，不太适合大跨度的建筑。

2.框架结构框架结构是目前被广泛使用的一种结构形式。

其由楼板、柱、梁等构件组成，通过框架的整体作用来承受建筑所受荷载。

该结构形式的层高可以随意调整，建筑所受荷载的受力面积较大，适合于大跨度的建筑。

3.悬挂结构悬挂结构是指将建筑的承重构件通过悬挂的方式固定在建筑物外部的结构上，用外部结构来承受建筑物所受荷载。

建筑工程资料全套范本一、项目背景本文旨在提供建筑工程资料全套范本，以便于工程项目的顺利进行与管理。

二、设计阶段资料范本1. 概念设计阶段资料范本：- 概念设计报告：包括整个项目的概念构想、设计原则、功能要求等；- 概念设计图纸：包括平面布置图、立面图、剖面图等；- 概念设计清单：包括设计所需的材料、设备、人员等。

2. 基础设计阶段资料范本：- 基础设计报告：包括基础设计计算、选型依据等；- 基础设计图纸：包括地基处理方案、基础平面图、基础剖面图等；- 基础设计清单：包括所需材料、工具、设备等。

3. 结构设计阶段资料范本：- 结构设计报告：包括结构设计计算、构件选型依据等；- 结构设计图纸：包括结构平面图、结构立面图、结构剖面图等；- 结构设计清单：包括所需材料、构件数量等。

4. 建筑设计阶段资料范本：- 建筑设计报告：包括建筑设计原则、建筑风格等；- 建筑设计图纸：包括平面布置图、立面图、剖面图等；- 建筑设计清单：包括所需材料、装饰品、设备等。

三、施工阶段资料范本1. 施工组织设计资料范本:- 施工组织设计图纸：包括施工平面图、施工剖面图、施工工法等；- 施工组织设计说明书：包括施工组织设计原则、流程等；- 施工组织设计清单：包括所需材料、设备、人员等。

2. 施工图纸范本：- 结构施工图纸：包括结构平面图、结构剖面图、构造图等；- 建筑施工图纸：包括建筑平面图、建筑剖面图、立面图等；- 安装施工图纸：包括给排水、电气、暖通等图纸。

3. 质量控制资料范本：- 质量控制计划书：包括监控点、测试方案等；- 质量控制记录表：包括施工过程中的质量检验记录。

四、完工阶段资料范本1. 竣工资料范本：- 竣工报告：包括工程完工情况、问题及解决方案等； - 竣工图纸：包括竣工平面图、立面图等；- 竣工记录：包括工程竣工过程中的重要事件记录。

2. 技术交底资料范本：- 技术交底报告：包括工程交底内容、要求等；- 技术交底记录表：包括工程交底过程中的记录。

建筑方案的细部设计建筑方案的细部设计是在建筑的总体方案确定后，对建筑的各个细节进行深入研究和设计，以保证建筑的实用性、美观性和安全性。

细部设计包括建筑的平面布局、立面设计、结构设计、细部节点设计等方面。

本文将以一个住宅楼为例，详细介绍建筑方案的细部设计。

首先是建筑的平面布局。

平面布局是指建筑各个功能区域在建筑平面上的合理布置。

在住宅楼的平面布局中，需要考虑到室内空间的分区问题，确保不同功能区域的布局合理。

例如，卧室区和起居区需要分开布置，以减少居住区域的噪音干扰。

另外，还需要考虑到通风和采光的问题，合理布置窗户和门的位置，以保证建筑室内的空气流通和充足的自然采光。

其次是建筑的立面设计。

立面设计是指建筑外立面的装饰和形象设计。

在住宅楼的立面设计中，需要综合考虑建筑的功能、环境和美观性。

例如，在住宅楼的立面设计中，可以采用大面积的玻璃窗以增加通透性和采光性，同时配合适当的遮阳措施以降低夏季的室内温度。

此外，立面的颜色和材质也需要与周围环境相协调，以营造出和谐的建筑形象。

第三是建筑的结构设计。

结构设计是指建筑的主体结构的设计。

在住宅楼的结构设计中，需要考虑到建筑的承重能力、稳定性和抗震性。

例如，在住宅楼的结构设计中，可以采用筏式基础以提高建筑的稳定性，同时使用混凝土和钢结构材料以增强建筑的承重能力。

此外，还需要根据地震等自然条件，进行适当的结构加固，以确保建筑的安全性。

最后是建筑的细部节点设计。

细部节点设计是指建筑的各个部件连接处的具体设计。

在住宅楼的细部节点设计中，需要考虑每个连接处的安全性、密封性和美观性。

例如，在住宅楼的细部节点设计中，窗户和墙体的连接处应该采用防水处理，以保证建筑的防水性能。

另外，还需要对门窗、阳台和楼梯等部件进行细节设计，以确保它们的使用安全和舒适度。

综上所述，建筑方案的细部设计在建筑的总体方案确定后起着至关重要的作用。

细部设计涉及到建筑的各个方面，包括平面布局、立面设计、结构设计和细部节点设计等。
