下载文档原格式
精品资料．为你而备718H模具钢材718H模具钢材化学成份退火在保护状态下，加热到700℃，均热后在炉中以15℃/h的速度冷却至600℃，然后空冷。
应力消除经粗加工后，加热至550℃，保温2小时，缓慢冷却到500℃，然后空冷。
瑞典一胜百ASSAB 718H化学成份：C碳Si硅Cr铬Ni镍Mn锰Mo钼0.38 0.3 2.0 1.0 1.4 0.2特性应用：出厂时因硬度高,抛光性更佳,耐磨性更好,抗拉强度及抗压强度更高。
适合PA，POM，PS，PE，PP，ABS塑料。
钢材种类：预硬塑料模具钢材钢材特长：抛光,电蚀,焊补性与切削加工性良好出厂状态：经硬化及回火至HB330-370S136H模具钢简介S136H瑞典一胜百预硬耐蚀镜面模具钢材，高纯度，高镜面度，抛光性能好．防锈防酸能力极佳，热处理变形小，适用干镜面模淬火后防S136H模具钢材酸性高。
可保证冷却管道不受锈蚀，适合PVC,PP,EP,PC,PMMＡ塑料，食品工业机械。
出厂状态及参考硬度：退火HR230 预硬30-36HRC供货品种：圆、方、扁钢材用途适于潮湿环境及弱酸碱性环境下使用的模具钢，经ESR重熔的（A级）钢材适于制作光学仪器、镜头、镜片模具等，适用于最子零件、舍弃式的餐刀具、器皿, 照相机、太阳眼镜、化学仪器及塑料制品S136钢材S136钢材淬回火状态下使用（硬度48-54HRC）,为满足长期工作或制件数量达100万件以上寿命要求，更为适宜的使用方法应做淬火低温回火处理。
淬火是先加热至1000-1050℃保温一定时间（按30分/25mm计算），然后淬入油中冷却至50-100℃并立即回火处理，以防止开裂。
在200℃回火（至少4小时）硬度可达到48HRC以上，具有更好的抛光性及更出色的耐蚀性能。
成分C碳Si硅Cr铬Mn锰Mo钼V钒S硫0.40 0.80 13.50 0.50 0.60 0.20 0.03优点优良的耐腐蚀性优良的抛旋光性优良的耐磨性优良的机械加工性淬火时具有优良的稳定性较低的维修费用模具经过长期使用后，模穴表面仍然维持原先的光滑状态。

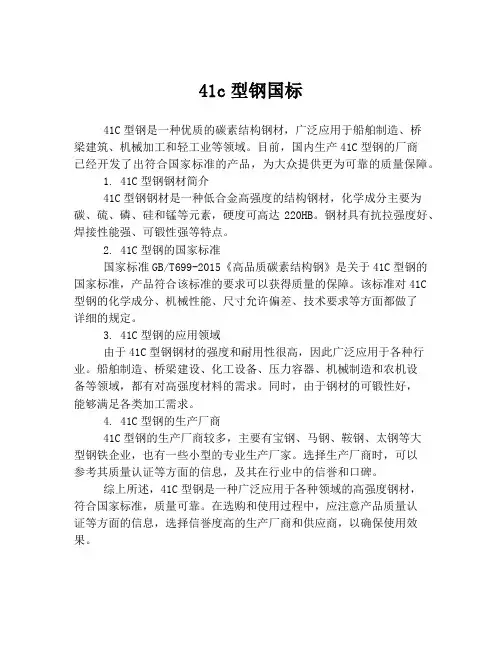

41c型钢国标
41C型钢是一种优质的碳素结构钢材，广泛应用于船舶制造、桥
梁建筑、机械加工和轻工业等领域。
目前，国内生产41C型钢的厂商
已经开发了出符合国家标准的产品，为大众提供更为可靠的质量保障。
1. 41C型钢钢材简介
41C型钢钢材是一种低合金高强度的结构钢材，化学成分主要为碳、硫、磷、硅和锰等元素，硬度可高达220HB。
钢材具有抗拉强度好、焊接性能强、可锻性强等特点。
2. 41C型钢的国家标准
国家标准GB/T699-2015《高品质碳素结构钢》是关于41C型钢的国家标准，产品符合该标准的要求可以获得质量的保障。
该标准对41C 型钢的化学成分、机械性能、尺寸允许偏差、技术要求等方面都做了
详细的规定。
3. 41C型钢的应用领域
由于41C型钢钢材的强度和耐用性很高，因此广泛应用于各种行业。
船舶制造、桥梁建设、化工设备、压力容器、机械制造和农机设
备等领域，都有对高强度材料的需求。
同时，由于钢材的可锻性好，
能够满足各类加工需求。
4. 41C型钢的生产厂商
41C型钢的生产厂商较多，主要有宝钢、马钢、鞍钢、太钢等大
型钢铁企业，也有一些小型的专业生产厂家。
选择生产厂商时，可以
参考其质量认证等方面的信息，及其在行业中的信誉和口碑。
综上所述，41C型钢是一种广泛应用于各种领域的高强度钢材，
符合国家标准，质量可靠。
在选购和使用过程中，应注意产品质量认
证等方面的信息，选择信誉度高的生产厂商和供应商，以确保使用效果。

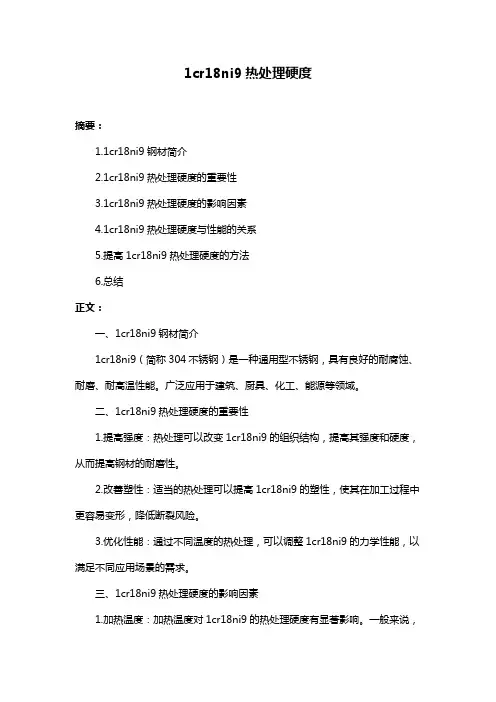

1cr18ni9热处理硬度摘要：1.1cr18ni9钢材简介2.1cr18ni9热处理硬度的重要性3.1cr18ni9热处理硬度的影响因素4.1cr18ni9热处理硬度与性能的关系5.提高1cr18ni9热处理硬度的方法6.总结正文：一、1cr18ni9钢材简介1cr18ni9（简称304不锈钢）是一种通用型不锈钢，具有良好的耐腐蚀、耐磨、耐高温性能。
广泛应用于建筑、厨具、化工、能源等领域。
二、1cr18ni9热处理硬度的重要性1.提高强度：热处理可以改变1cr18ni9的组织结构，提高其强度和硬度，从而提高钢材的耐磨性。
2.改善塑性：适当的热处理可以提高1cr18ni9的塑性，使其在加工过程中更容易变形，降低断裂风险。
3.优化性能：通过不同温度的热处理，可以调整1cr18ni9的力学性能，以满足不同应用场景的需求。
三、1cr18ni9热处理硬度的影响因素1.加热温度：加热温度对1cr18ni9的热处理硬度有显著影响。
一般来说，加热温度越高，硬度越高。
2.保温时间：保温时间也是影响1cr18ni9热处理硬度的重要因素。
适当的延长保温时间可以提高硬度，但过长会导致硬度过高，降低塑性。
3.冷却速度：冷却速度对1cr18ni9热处理硬度也有影响。
快速冷却可以使硬度提高，但容易产生应力过大，降低塑性。
四、1cr18ni9热处理硬度与性能的关系1.硬度与强度：在一定范围内，1cr18ni9的热处理硬度越高，强度也越高。
但过高的硬度会降低塑性，影响加工性能。
2.硬度与耐腐蚀性：适当的热处理可以提高1cr18ni9的耐腐蚀性，但过高的硬度会降低其耐腐蚀性。
五、提高1cr18ni9热处理硬度的方法1.选择合适的加热温度和保温时间：根据实际需求，合理调整加热温度和保温时间，以达到适宜的硬度。
2.控制冷却速度：在冷却过程中，适当控制冷却速度，以避免应力过大，同时提高硬度。
3.多次热处理：通过多次热处理，可以进一步提高1cr18ni9的硬度。

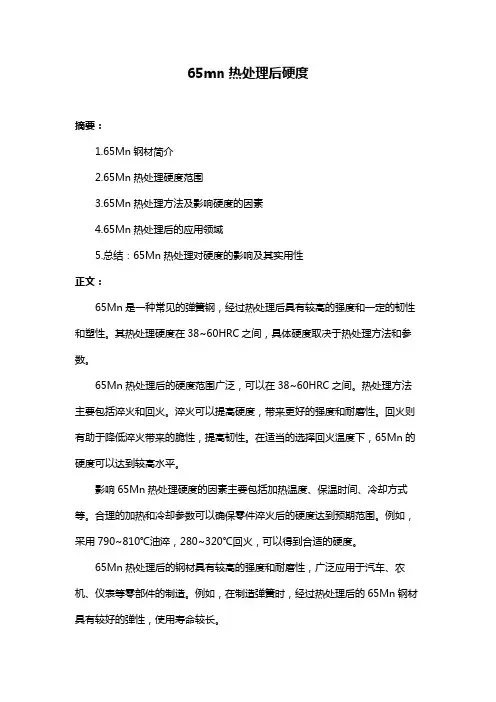

65mn热处理后硬度
摘要：
1.65Mn钢材简介
2.65Mn热处理硬度范围
3.65Mn热处理方法及影响硬度的因素
4.65Mn热处理后的应用领域
5.总结：65Mn热处理对硬度的影响及其实用性
正文：
65Mn是一种常见的弹簧钢，经过热处理后具有较高的强度和一定的韧性和塑性。
其热处理硬度在38~60HRC之间，具体硬度取决于热处理方法和参数。
65Mn热处理后的硬度范围广泛，可以在38~60HRC之间。
热处理方法主要包括淬火和回火。
淬火可以提高硬度，带来更好的强度和耐磨性。
回火则有助于降低淬火带来的脆性，提高韧性。
在适当的选择回火温度下，65Mn的硬度可以达到较高水平。
影响65Mn热处理硬度的因素主要包括加热温度、保温时间、冷却方式等。
合理的加热和冷却参数可以确保零件淬火后的硬度达到预期范围。
例如，采用790~810℃油淬，280~320℃回火，可以得到合适的硬度。
65Mn热处理后的钢材具有较高的强度和耐磨性，广泛应用于汽车、农机、仪表等零部件的制造。
例如，在制造弹簧时，经过热处理后的65Mn钢材具有较好的弹性，使用寿命较长。
总之，65Mn热处理对钢材的硬度有着显著影响。
通过合理的热处理方法和参数，可以提高65Mn钢材的硬度，从而增强其强度和耐磨性。

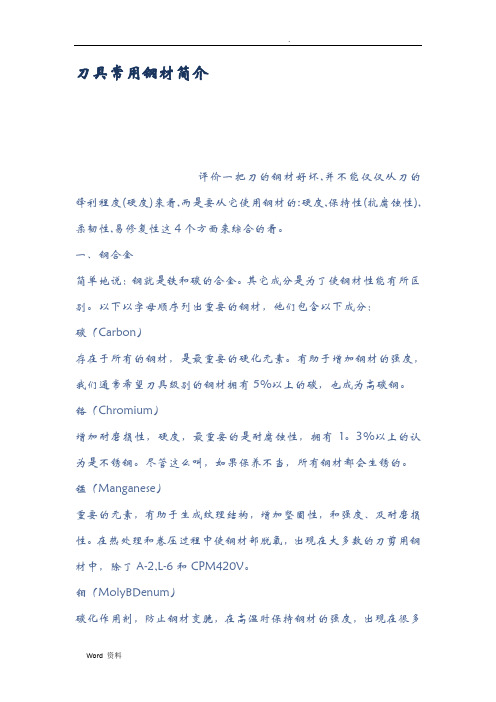

刀具常用钢材简介评价一把刀的钢材好坏,并不能仅仅从刀的锋利程度(硬度)来看,而是要从它使用钢材的:硬度,保持性(抗腐蚀性),柔韧性,易修复性这4个方面来综合的看。
一、钢合金简单地说：钢就是铁和碳的合金。
其它成分是为了使钢材性能有所区别。
以下以字母顺序列出重要的钢材，他们包含以下成分：碳（Carbon）存在于所有的钢材，是最重要的硬化元素。
有助于增加钢材的强度，我们通常希望刀具级别的钢材拥有5%以上的碳，也成为高碳钢。
铬（Chromium）增加耐磨损性，硬度，最重要的是耐腐蚀性，拥有1。
3%以上的认为是不锈钢。
尽管这么叫，如果保养不当，所有钢材都会生锈的。
锰（Manganese）重要的元素，有助于生成纹理结构，增加坚固性，和强度、及耐磨损性。
在热处理和卷压过程中使钢材部脱氧，出现在大多数的刀剪用钢材中，除了A-2,L-6和CPM420V。
钼（MolyBDenum）碳化作用剂，防止钢材变脆，在高温时保持钢材的强度，出现在很多钢材中，空气硬化钢（例如A-2,ATS-34）总是包含1%或者更多的钼,这样它们才能在空气中变硬。
镍（Nickle）保持强度、抗腐蚀性、和韧性。
出现在L-6AUS-6和AUS-8中。
硅（Silicon）有助于增强强度。
和锰一样，硅在钢的生产过程中用于保持钢材的强度。
钨（Tungsten）增强抗磨损性。
将钨和适当比例的铬或锰混合用于制造高速钢。
在高速钢M-2中就含有大量的钨。
钒（Vanadium）增强抗磨损能力和延展性。
一种钒的碳化物用于制造条纹钢。
在许多种钢材中都含有钒，其中M-2，Vascowear，CPMT440V和420VA 含有大量的钒。
而BG-42与ATS-34最大的不同就是前者含有钒。
二、碳合金钢(非不锈钢)这一类钢材是通常用于锻造的钢材。
其实不锈钢也是可以锻造的,但非常困难。
另外，同一块碳钢可以用经由分段冶炼方法来获得非常坚硬的刃端和坚韧而具弹性的背端，而不锈钢不可以这样冶炼。
钢材理论重量表钢材是一种非常重要的建筑材料，其广泛应用于建筑、结构工程、交通工程、船舶制造等领域。
因此，了解钢材的性质和重量是非常重要的。
本文将介绍钢材理论重量表及其计算方法，为读者提供一个基础知识。
一、钢材简介钢材是指添加了一定量的合金元素（通常是碳）的铁。
钢材具有优良的机械性能、加工性能、耐腐蚀性能和强度等。
钢材按材质可以分为普通碳素结构钢、合金结构钢、不锈钢、耐热钢等多种，按形状可以分为钢板、钢管、钢条、钢带等多种。
二、钢材重量的计算方法1. 钢管重量的计算（1）圆管的重量计算公式：钢管重量（kg）=0.02466×d^2×t其中，d为钢管的外径，单位为mm；t为钢管壁厚，单位为mm。
（2）矩形管的重量计算公式：钢管重量（kg）=(a+b)×2×t×L×ρ其中，a和b为矩形钢管的外长和外宽，单位为mm；t为矩形钢管壁厚，单位为mm；L为矩形钢管的长度，单位为m；ρ为钢的密度，ρ=7850kg/m^3。
2. 钢板重量的计算（1）钢板的重量计算公式：钢板重量（kg）=长度（m）×宽度（m）×厚度（mm）×ρ其中，长度、宽度和厚度分别为钢板的长度、宽度和厚度，单位为m和mm；ρ为钢的密度，ρ=7850kg/m^3。
3. 钢条重量的计算钢条重量（kg）=长度（m）×截面积平方根（mm）×ρ其中，长度为钢条的长度，单位为m；截面积平方根为钢条截面积的平方根，单位为mm；ρ为钢的密度，ρ=7850kg/m^3。
4. 钢带重量的计算（1）钢带的重量计算公式：钢带重量（kg）=长度（m）×宽度（mm）×厚度（mm）×ρ其中，长度、宽度和厚度分别为钢带的长度、宽度和厚度，单位为m和mm；ρ为钢的密度，ρ=7850kg/m^3。
三、钢材理论重量表钢材理论重量表是一个计算钢材重量的参考表格，其可以根据钢材的种类、规格和材质计算出钢材的重量，具体如下：1. 普通碳素结构钢理论重量表（1）规格：6-32mm（2）理论重量（kg/m）：0.222-2.4662. 合金结构钢理论重量表（1）规格：6-100mm（2）理论重量（kg/m）：0.222-78.53. U型钢理论重量表（1）规格：50-400mm（2）理论重量（kg/m）：5.438-124.64. H型钢理论重量表（1）规格：100-1000mm（2）理论重量（kg/m）：17.19-524.65. 工字钢理论重量表（1）规格：12#-63#（2）理论重量（kg/m）：4.25-18.846. 钢板理论重量表（1）规格：厚度0.2-300mm，宽度1000-5000mm（2）理论重量（kg/m^2）：7.85-3147. 钢管理论重量表（1）规格：直径10-1000mm，壁厚1-150mm（2）理论重量（kg/m）：0.28-22408. 钢筋理论重量表（1）规格：6-40mm（2）理论重量（kg/m）：0.222-2.466本表格仅供参考，具体钢材的重量还需要根据具体规格和材质进行计算。

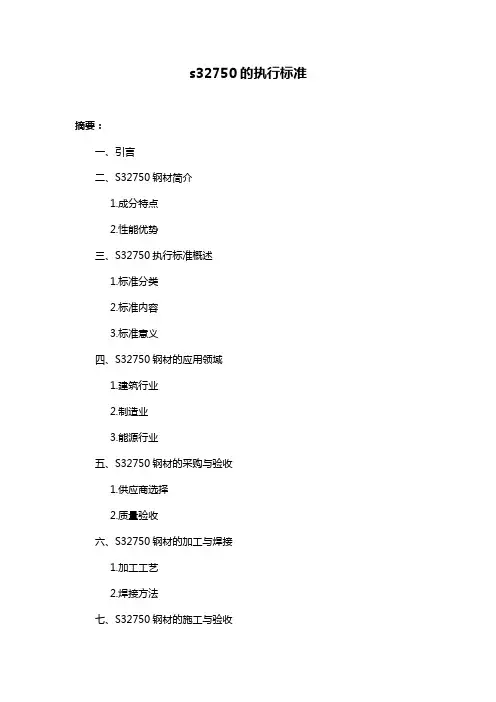

s32750的执行标准摘要：一、引言二、S32750钢材简介1.成分特点2.性能优势三、S32750执行标准概述1.标准分类2.标准内容3.标准意义四、S32750钢材的应用领域1.建筑行业2.制造业3.能源行业五、S32750钢材的采购与验收1.供应商选择2.质量验收六、S32750钢材的加工与焊接1.加工工艺2.焊接方法七、S32750钢材的施工与验收1.施工要点2.验收标准八、总结与展望正文：一、引言随着我国经济的快速发展，钢材市场需求日益增长，对钢材品质和性能的要求也越来越高。
S32750作为一种高性能钢材，其执行标准在钢材生产、采购、加工、施工等环节具有重要的指导意义。
本文将对S32750钢材的执行标准进行详细解读，以期为相关人员提供参考。
二、S32750钢材简介1.成分特点S32750钢材是一种不锈钢，其化学成分主要包括铁（Fe）、碳（C）、硅（Si）、锰（Mn）、磷（P）、硫（S）、镍（Ni）、铬（Cr）等元素。
在成分设计上，S32750钢材具有较高的铬含量，以确保良好的耐腐蚀性能；同时，适当添加镍、锰等元素，以提高强度和焊接性能。
2.性能优势S32750钢材具有以下性能优势：（1）优良的耐腐蚀性：由于铬含量较高，S32750钢材在腐蚀环境下具有良好的耐蚀性能，适用于化工、建筑等领域的耐腐蚀结构件。
（2）较高的强度：S32750钢材具有较高的强度，可以满足不同场合下对结构件的强度要求。
（3）良好的焊接性能：S32750钢材的焊接性能较好，有利于降低焊接成本和提高焊接质量。
三、S32750执行标准概述1.标准分类S32750钢材的执行标准主要包括以下几类：（1）国标（GB）：适用于国内生产、销售和使用的S32750钢材。
（2）行业标准（YB）：适用于特定行业使用的S32750钢材。
（3）企业标准（Q/XX）：适用于企业内部生产、质量控制和检验。
2.标准内容S32750钢材的执行标准主要涉及以下内容：（1）品种、规格和尺寸：规定了S32750钢材的品种、规格和尺寸范围。
45号钢材简介45号钢材钢材应⽤⼴泛、品种繁多，根据断⾯形状的不同、钢材⼀般分为型材、板材、管材和⾦属制品四⼤类、钢材是钢锭、钢坯或钢材通过压⼒加⼯制成需要的各种形状、尺⼨和性能的材料。
⼤部分钢材加⼯都是钢材通过压⼒加⼯，使被加⼯的钢（坯、锭等）产⽣塑性变形。
根据钢材加⼯温度不同，可以分为冷加⼯和热加⼯两种。
45号钢，是GB中的叫法，JIS中称为：S45C，ASTM中称为1045，080M46，DIN称为：C45 。
国内常叫45号钢，也有叫"油钢"。
⼀般，市场现货热轧居多。
冷轧规格1.0~4.0mm之间。
化学成分含碳(C)量是0.42~0.50%，Si含量为0.17~0.37%，Mn含量0.50~0.80%，Cr含量≤0.25%，Ni含量≤0.30%， Cu含量≤0.25%。
密度7.85g/cm3，弹性模量210GPa，泊松⽐0.31。
处理⽅法热处理推荐热处理温度：正⽕850，淬⽕840，回⽕600.45号钢为优质碳素结构⽤钢，硬度不⾼易切削加⼯，模具中常⽤来做模板，梢⼦，导柱等，但须热处理。
1. 45号钢淬⽕后没有回⽕之前，硬度⼤于HRC55（最⾼可达HRC62)为合格。
实际应⽤的最⾼硬度为HRC55（⾼频淬⽕HRC58)。
2.45号钢不要采⽤渗碳淬⽕的热处理⼯艺。
调质处理后零件具有良好的综合机械性能，⼴泛应⽤于各种重要的结构零件，特别是那些在交变负荷下⼯作的连杆、螺栓、齿轮及轴类等。
但表⾯硬度较低，不耐磨。
可⽤调质+表⾯淬⽕提⾼零件表⾯硬度。
渗碳处理⼀般⽤于表⾯耐磨、芯部耐冲击的重载零件，其耐磨性⽐调质+表⾯淬⽕⾼。
其表⾯含碳量0.8－－1.2%，芯部⼀般在0.1－－0.25%（特殊情况下采⽤0.35%）。
经热处理后，表⾯可以获得很⾼的硬度(HRC58－－62)，芯部硬度低，耐冲击。
如果⽤45号钢渗碳，淬⽕后芯部会出现硬脆的马⽒体，失去渗碳处理的优点。
现在采⽤渗碳⼯艺的材料，含碳量都不⾼，到0.30%芯部强度已经可以达到很⾼，应⽤上不多见。
钢材材质分类及简介一、普通冷轧板材简介是由热轧薄板通过冷压力加工而得到的产品。
由于经过多道次的冷轧，其表面质量优于热轧薄板，经过热处理后，可得到良好的力学性能。
1、普通冷轧板材的用途分类根据生产企业的不同需求，通常将冷轧板分为：一般用冷轧板、冲压级冷轧板、深冲、特深冲及超深冲级冷轧板，一般以卷材和平板交货，厚度以毫米表示，宽度一般为：1000mm和1250mm，长度一般为2000mm和2500mm。
2、普通冷轧板材的牌号常用牌号为：Q195、Q215、Q235、08AL、SPCC、SPCD、SPCE、SPCEN、ST12、ST13、ST14、ST15、ST16、DC01、DC03、DC04、DC05、DC06等；ST12：表示为最普通的钢号，与Q195、SPCC、DC01牌号材质基本相同；ST13/14：表示为冲压级的钢号，与08AL、SPCD、DC03/04牌号材质基本相同；ST15/16：表示为冲压级的钢号，与08AL、SPCE、SPCEN、DC05/06牌号材质基本相同。
3、普通冷轧板材的牌号尺寸表示方法例如鞍钢产ST12，1*1250*2500/C，表示为：牌号ST12普通冷板，厚度为1mm，宽度为1250mm，长度为2500mm或C卷材。
外观为白铁皮精包装，机械性能为最普通的，最基础的钢号，只能用于折弯成型，不能用于冲压。
使用于机械咬口用，例如冰箱的外壳，车辆油箱等。
ST13以上产品，用在需要深冲的行业，如汽车制造，柴油机的油箱等，具体要用哪一种，看其拉深的要求而定。
ST12与SPCC的差别：其两种产品的机械性能相差无几，只是退货方式不同，ST12材质的产品拉伸性能相对比SPCC要强。
日本JIS标准材质含义SPCC---S表示为钢（Steel），P表示为板（Plate），C表示冷（Cold），C表示商业（Commercial），为日本JIS标准。
如需保证抗拉强度，在牌号末尾加T，为：SPCCT。
钢的种类和钢材规格一、钢材的种类1、按冶炼方法，可分为转炉钢和平炉钢。
转炉钢主要采用氧气顶吹转炉钢。
平炉钢质量好，但冶炼时间长，成本高。
氧气转炉钢质量与平炉钢相当但成本较低。
2、按脱氧方法，可分为沸腾钢（F）、半镇静钢（b）、镇静钢（Z）和特殊镇静钢（TZ），镇静钢和特殊镇静钢的代号可以省去。
镇静钢脱氧充分，沸腾钢脱氧较差，半镇静钢介于镇静钢和沸腾钢之间。
一般采用镇静钢。
3、按化学成分，钢可分为碳素钢和合金钢。
在建筑工程中采用的是碳素结构钢、低合金高 （1）碳素结构钢 按质量等级分为A、B、C、D四级，A级钢只保证抗拉强度、屈服点、伸长率，必要时尚可附加冷弯试验的要求，化学成分碳、锰可以不作为交货条件。
B、C、D钢保证抗拉强度、屈服点、伸长率、冷弯和冲击韧性（分别为+20℃，0℃，-20℃）等力学性能，化学成分碳、硫、磷的极限含量。
钢的牌号由代表屈服点的字母Q、屈服点数值、质量等级符号（A、B、C、D）、脱氧方法符号四个部分按顺序组成。
根据钢材厚度（直径）＜l6mm时的屈服点数值，分为Q195、Q2l5、Q235、Q255、Q275，钢结构一般仅用Q235，钢的牌号根据需要可为Q235－A；Q235－B；Q235－C；Q235－D等。
冶炼方法一般由供方自行决定，设计者不再另行提出，如需方有特殊要求时可在合同中加以注明。
（1）低合金高强度结构钢 采用与碳素结构钢相同的牌号表示方法，仍然根据钢材厚度（直径）＜l6mm时的屈服点大小，分为Q295、Q345、Q390、Q420、Q460。
钢的质量等级有A、B、C、D、E五个等级，E级要求－40℃的冲击韧性。
低合金高强度结构钢一般为镇静钢，钢的牌号中不注明脱氧方法。
冶炼方法也由供方自行选择。
A级钢应进行冷弯试验，其他质量级别钢，如供方能保证弯曲试验结果符合规定要求，可不作检验。
（2）优质碳素结构钢 以不热处理或热处理（退火、正火或高温回火）状态交货，要求热处理状态交货的应在合同中注明，未注明者，按不热处理交货，如用于高强度螺栓的45号优质碳素结构钢需经热处理，强度较高，对塑性和韧性又无显著影响。
6cr13热处理硬度
（实用版）
目录
1.6cr13 钢材简介
2.6cr13 热处理的目的
3.6cr13 热处理的方法
4.6cr13 热处理后的硬度
5.6cr13 热处理的应用领域
正文
【6cr13 钢材简介】
6cr13 是一种不锈钢材料，它具有良好的耐腐蚀性和耐磨性，因此在许多领域都得到了广泛的应用。
6cr13 钢材的主要成分是铁、铬、碳，同时还含有少量的锰、硅、硫等元素。
【6cr13 热处理的目的】
6cr13 热处理的主要目的是为了提高其硬度和强度，从而提高其耐磨性和耐腐蚀性。
通过热处理，可以改变 6cr13 钢材的组织结构，使其更加紧密，提高其性能。
【6cr13 热处理的方法】
6cr13 热处理的方法主要有两种，一种是退火，另一种是淬火。
退火是将6cr13 钢材加热到一定的温度，保持一段时间后冷却，以改变其组织结构，提高其可塑性和韧性。
淬火是将 6cr13 钢材加热到一定的温度，然后迅速冷却，以提高其硬度和强度。
【6cr13 热处理后的硬度】
经过热处理后，6cr13 钢材的硬度一般在 HRC50-55 之间，具体硬度取决于热处理的方法和参数。
【6cr13 热处理的应用领域】
由于 6cr13 钢材具有良好的耐腐蚀性和耐磨性，因此广泛应用于制造切割工具、冷作模具、弹簧等零件。
在航空、航天、化工、电子等领域都有广泛的应用。
第1页共1页。
钢材强度简介钢材是一种常见且重要的构造材料，具有优异的强度和耐久性。
钢材强度是指钢材在受力下的抵抗能力，主要由材料的化学成分、组织结构和热处理等因素决定。
钢材的强度对于各种工程应用至关重要，因此了解和评估钢材的强度特性是非常重要的。
钢材强度的分类钢材的强度可以分为以下几个方面：1.引伸强度（Ultimate Tensile Strength, UTS）：钢材在拉伸试验中的最大抗拉应力称为引伸强度，通常用标准单位MPa（兆帕）表示。
2.屈服强度（Yield Strength）：钢材在拉伸试验中开始发生塑性变形的抗拉应力称为屈服强度，通常也用兆帕表示。
3.延伸率（Elongation）：钢材在拉伸试验中发生断裂前能延伸的长度与初始样品长度之比，通常以百分比表示，表示钢材的塑性变形能力。
4.抗压强度（Compressive Strength）：钢材在抗压试验中的最大抗压应力，也用兆帕表示。
5.弯曲强度（Flexural Strength）：钢材在弯曲试验中承受弯曲力而不发生破坏时的最大应力。
影响钢材强度的因素钢材的强度受到多种因素的影响，包括以下几个主要方面：1.化学成分：不同的合金元素添加和含量变化会显著影响钢材的力学性能。
例如，碳含量的增加会提高钢材的强度，但会降低其韧性。
2.热处理：通过加热和冷却等工艺可以改变钢材的组织结构和硬度。
常见的热处理方法包括淬火、回火和正火等，可使钢材获得不同的强度和硬度。
3.冷变形：钢材经过塑性变形，如轧制、拉伸等处理，可显著提高其强度。
这是因为冷变形过程中会引入位错和晶粒细化，增强钢材的内部结构。
4.微观结构：钢材的内部微观结构，包括晶体结构、晶粒大小和相分布等，对其强度产生重要影响。
优化材料的晶粒结构可以提高钢材的强度和韧性。
钢材强度的测试方法为了评估钢材的强度性能，常用的测试方法包括以下几种：1.拉伸试验：通过施加拉力来测试钢材的引伸强度、屈服强度和延伸率等指标。
250h钢规格摘要：一、250h 钢简介1.250h 钢的定义2.250h 钢的特性3.250h 钢的应用领域二、250h 钢规格1.化学成分2.力学性能3.热处理制度4.规格范围三、250h 钢的生产工艺1.冶炼方法2.轧制工艺3.热处理过程四、250h 钢的加工与应用1.加工方法2.应用领域3.市场前景正文：250h 钢是一种高强度、高韧性的结构钢，具有优良的抗拉强度、抗冲击性能和耐磨性。
广泛应用于工程机械、汽车、船舶、石油、化工等领域。
一、250h 钢简介250h 钢是一种高强度钢，其抗拉强度在1000MPa 以上，具有高强度、高韧性的特点。
这种钢材在工程机械、汽车、船舶、石油、化工等领域具有广泛的应用。
二、250h 钢规格1.化学成分：250h 钢的化学成分主要包括碳、硅、锰、磷、硫等元素，其中碳含量在0.22%~0.28% 之间，硅含量在0.15%~0.35% 之间，锰含量在0.6%~1.0% 之间，磷含量在0.025%~0.045% 之间，硫含量在0.02%~0.035% 之间。
2.力学性能：250h 钢的力学性能主要包括抗拉强度、屈服强度、延伸率、冲击韧性等指标。
其中，抗拉强度不小于1000MPa，屈服强度不小于800MPa，延伸率不小于10%，冲击韧性不小于30J。
3.热处理制度：250h 钢的热处理制度主要包括正火、回火等过程，具体制度根据使用要求进行制定。
4.规格范围：250h 钢的规格范围主要包括厚度、宽度、长度等参数，具体规格可以根据用户需求进行定制。
三、250h 钢的生产工艺1.冶炼方法：250h 钢采用电炉+ 炉外精炼的方式进行冶炼，确保钢水的纯净度和成分均匀性。
2.轧制工艺：250h 钢通过轧制工艺，使其成为不同厚度的板材、带材、管材等各种形状的钢材。
3.热处理过程：250h 钢在轧制后需要进行热处理，包括正火、回火等过程，以提高钢的力学性能和韧性。
四、250h 钢的加工与应用1.加工方法：250h 钢可以通过冷加工、热加工等方式进行加工，如切割、焊接、弯曲、钻孔等。
