工业机器人嵌入式实时控制系统

嵌入式实时操作系统第一点：嵌入式实时操作系统的定义与特点嵌入式实时操作系统（Embedded Real-Time Operating System，简称ERTOS）是一种专门为嵌入式系统设计的操作系统，它具有实时性、可靠性和高效性等特点。

嵌入式实时操作系统主要用于控制和管理嵌入式系统中的硬件资源和软件任务，以实现对系统的实时控制和高效运行。

嵌入式实时操作系统的定义可以从以下几个方面来理解：1.嵌入式系统：嵌入式系统是指将计算机技术应用于特定领域，以完成特定任务的计算机系统。

它通常包括嵌入式处理器、存储器、输入输出接口等硬件部分，以及运行在处理器上的软件部分。

嵌入式系统具有体积小、功耗低、成本低、性能高等特点。

2.实时性：实时性是嵌入式实时操作系统最核心的特点之一。

它要求系统在规定的时间内完成任务，并对任务的响应时间有严格的要求。

实时性可以分为硬实时和软实时。

硬实时要求任务在规定的时间范围内完成，不允许有任何的延迟；软实时则允许任务在规定的时间范围内完成，但延迟尽量最小。

3.可靠性：嵌入式实时操作系统需要具备很高的可靠性，因为它们通常应用于对安全性和稳定性要求较高的领域，如航空航天、汽车电子、工业控制等。

可靠性主要包括系统的正确性、稳定性和抗干扰能力等方面。

4.高效性：嵌入式实时操作系统需要高效地利用硬件资源，以实现对系统的实时控制。

高效性主要包括系统资源的利用率、任务的调度算法、内存管理等方面。

第二点：嵌入式实时操作系统的应用领域与发展趋势嵌入式实时操作系统在众多领域都有广泛的应用，下面列举几个典型的应用领域：1.工业控制：嵌入式实时操作系统在工业控制领域具有广泛的应用，如PLC（可编程逻辑控制器）、机器人控制器、工业现场仪表等。

实时操作系统可以实现对工业过程的实时监控和控制，提高生产效率和产品质量。

2.汽车电子：汽车电子领域是嵌入式实时操作系统的另一个重要应用领域。

现代汽车中的电子控制系统，如发动机控制、底盘控制、车身控制等，都需要实时操作系统来保证系统的实时性和稳定性。

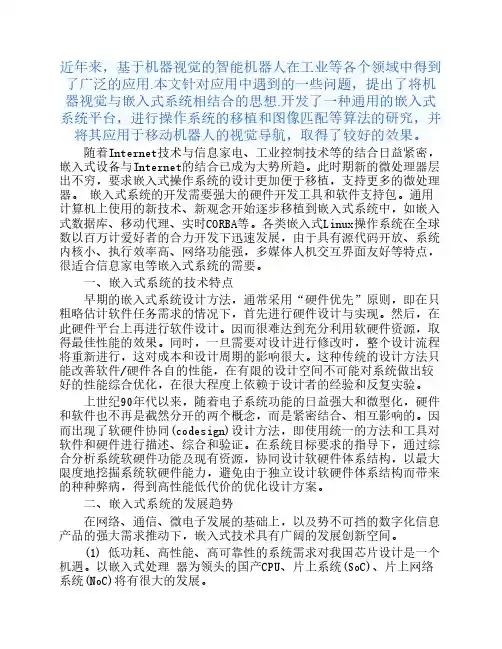

近年来，基于机器视觉的智能机器人在工业等各个领域中得到了广泛的应用.本文针对应用中遇到的一些问题，提出了将机器视觉与嵌入式系统相结合的思想.开发了一种通用的嵌入式系统平台，进行操作系统的移植和图像匹配等算法的研究，并将其应用于移动机器人的视觉导航，取得了较好的效果。

随着Internet技术与信息家电、工业控制技术等的结合日益紧密，嵌入式设备与Internet的结合已成为大势所趋。

此时期新的微处理器层出不穷，要求嵌入式操作系统的设计更加便于移植，支持更多的微处理器。

嵌入式系统的开发需要强大的硬件开发工具和软件支持包。

通用计算机上使用的新技术、新观念开始逐步移植到嵌入式系统中，如嵌入式数据库、移动代理、实时CORBA等。

各类嵌入式Linux操作系统在全球数以百万计爱好者的合力开发下迅速发展，由于具有源代码开放、系统内核小、执行效率高、网络功能强，多媒体人机交互界面友好等特点，很适合信息家电等嵌入式系统的需要。

一、嵌入式系统的技术特点早期的嵌入式系统设计方法，通常采用“硬件优先”原则，即在只粗略估计软件任务需求的情况下，首先进行硬件设计与实现。

然后，在此硬件平台上再进行软件设计。

因而很难达到充分利用软硬件资源，取得最佳性能的效果。

同时，一旦需要对设计进行修改时，整个设计流程将重新进行，这对成本和设计周期的影响很大。

这种传统的设计方法只能改善软件/硬件各自的性能，在有限的设计空间不可能对系统做出较好的性能综合优化，在很大程度上依赖于设计者的经验和反复实验。

上世纪90年代以来，随着电子系统功能的日益强大和微型化，硬件和软件也不再是截然分开的两个概念，而是紧密结合、相互影响的。

因而出现了软硬件协同(codesign)设计方法，即使用统一的方法和工具对软件和硬件进行描述、综合和验证。

在系统目标要求的指导下，通过综合分析系统软硬件功能及现有资源，协同设计软硬件体系结构，以最大限度地挖掘系统软硬件能力，避免由于独立设计软硬件体系结构而带来的种种弊病，得到高性能低代价的优化设计方案。

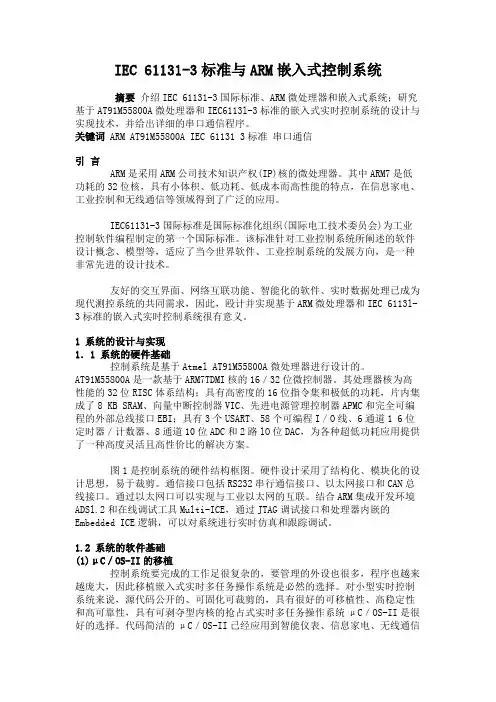

IEC 61131-3标准与ARM嵌入式控制系统摘要介绍IEC 61131-3国际标准、ARM微处理器和嵌入式系统；研究基于AT91M55800A微处理器和IEC6113l-3标准的嵌入式实时控制系统的设计与实现技术，并给出详细的串口通信程序。

关键词 ARM AT91M55800A IEC 61131 3标准串口通信引言ARM是采用ARM公司技术知识产权(IP)核的微处理器。

其中ARM7是低功耗的32位核，具有小体积、低功耗、低成本而高性能的特点，在信息家电、工业控制和无线通信等领域得到了广泛的应用。

IEC61131-3国际标准是国际标准化组织(国际电工技术委员会)为工业控制软件编程制定的第一个国际标准。

该标准针对工业控制系统所阐述的软件设计概念、模型等，适应了当今世界软件、工业控制系统的发展方向，是一种非常先进的设计技术。

友好的交互界面、网络互联功能、智能化的软件、实时数据处理已成为现代测控系统的共同需求，因此，殴计并实现基于ARM微处理器和IEC 6113l-3标准的嵌入式实时控制系统很有意义。

1 系统的设计与实现1．1 系统的硬件基础控制系统是基于Atmel AT91M55800A微处理器进行设计的。

AT91M55800A是一款基于ARM7TDMI核的16／32位微控制器。

其处理器核为高性能的32位RISC体系结构；具有高密度的16位指令集和极低的功耗，片内集成了8 KB SRAM、向量中断控制器VIC、先进电源管理控制器APMC和完全可编程的外部总线接口EBI；具有3个USART、58个可编程I／O线、6通道1 6位定时器／计数器、8通道10位ADC和2路lO位DAC，为各种超低功耗应用提供了一种高度灵活且高性价比的解决方案。

图1是控制系统的硬件结构框图。

硬件设计采用了结构化、模块化的设计思想，易于裁剪。

通信接口包括RS232串行通信接口、以太网接口和CAN总线接口。

通过以太网口可以实现与工业以太网的互联。

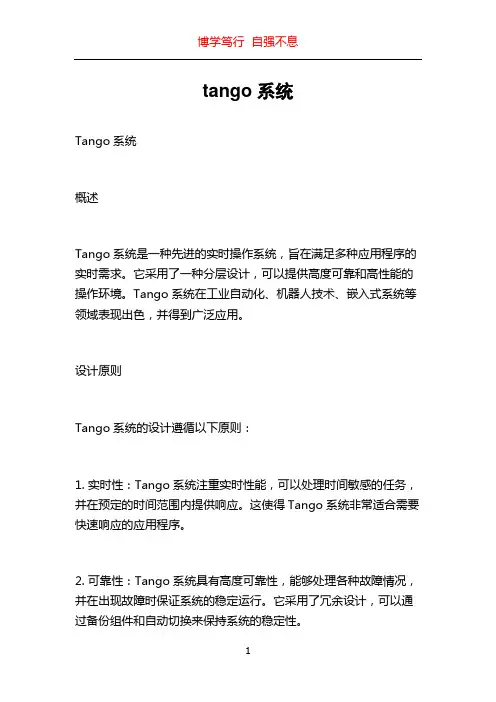

tango系统Tango系统概述Tango系统是一种先进的实时操作系统，旨在满足多种应用程序的实时需求。

它采用了一种分层设计，可以提供高度可靠和高性能的操作环境。

Tango系统在工业自动化、机器人技术、嵌入式系统等领域表现出色，并得到广泛应用。

设计原则Tango系统的设计遵循以下原则：1. 实时性：Tango系统注重实时性能，可以处理时间敏感的任务，并在预定的时间范围内提供响应。

这使得Tango系统非常适合需要快速响应的应用程序。

2. 可靠性：Tango系统具有高度可靠性，能够处理各种故障情况，并在出现故障时保证系统的稳定运行。

它采用了冗余设计，可以通过备份组件和自动切换来保持系统的稳定性。

3. 扩展性：Tango系统的设计具有良好的扩展性，可以适应不同规模和复杂度的应用。

它支持模块化开发，可以轻松添加新功能和组件，以满足特定应用的需求。

4. 可配置性：Tango系统提供了丰富的配置选项，可以根据应用程序的要求进行调整和优化。

用户可以根据自己的需求选择合适的配置，以获取最佳性能和资源利用率。

架构Tango系统的架构采用了分层设计，以提供清晰的功能划分和高度可管理的系统。

下面是Tango系统的主要层级：1. 应用程序层：应用程序层是Tango系统的最高层，负责处理用户界面和应用逻辑。

它提供了各种API和工具，使开发人员可以轻松开发和管理应用程序。

2. 实时控制层：实时控制层是Tango系统的核心，负责处理实时任务和系统资源的分配。

它包括调度器、实时内核和驱动程序等组件，以提供可靠和高性能的实时环境。

3. 通信层：通信层负责处理Tango系统内部和外部的通信。

它支持多种通信协议，包括以太网、CAN总线等，以便用户可以轻松地与其他设备进行通信。

4. 硬件接口层：硬件接口层提供了与硬件设备的接口，使Tango系统可以与各种传感器、执行器等设备进行交互。

它支持标准接口和协议，以便与不同类型的硬件设备进行通信。

六轴工业机器人控制系统的设计与实现随着科技的不断发展，机器人技术已经在各行各业得到了广泛的应用。

六轴工业机器人具有灵活性高、适应性强、工作范围广等特点，因此在汽车制造、电子生产、航空航天等领域得到了广泛应用。

六轴机器人的控制系统是其核心部分，对于机器人的运动性能、精度、稳定性等都有着至关重要的影响。

本文将讨论六轴工业机器人控制系统的设计与实现。

一、六轴工业机器人的基本结构六轴工业机器人通常由机械结构、执行器、传感器、控制器等组成。

其基本结构由底座、腰关节、肩关节、手腕关节、手部和末端执行器等部分组成。

六个关节分别控制机器人在空间的运动，机械臂末端进行工件的抓取、移动等操作。

传感器用于实时监测机器人的位置、力度、速度等参数，以便控制系统进行实时调整。

1. 高精度：机器人的运动需要保证高精度和稳定性，尤其是在需要进行精确定位、装配等操作时，对控制系统的要求更高。

3. 多轴协同控制：六轴机器人的每个关节都需要独立控制，同时又需要协同运动，因此控制系统需要能够实现多轴联动控制。

4. 安全性：在工业生产中，机器人可能会与人类操作者进行接触，因此对于机器人的安全性有着严格的要求。

控制系统需要能够实时监测机器人的状态，避免发生意外情况。

5. 灵活性：机器人可能需要进行不同的任务，因此控制系统需要具备一定的灵活性，能够快速切换任务并进行相应的控制。

1. 控制策略选择：一般来说，六轴机器人的控制可采用基于位置控制、力控制和混合控制等策略。

在不同的应用场合，控制策略的选择将影响机器人的运动性能和控制系统的设计。

2. 控制器硬件设计：控制器是机器人控制系统的核心部分，其硬件设计需要满足高性能、高实时性的要求。

通常采用的是嵌入式系统或者工业PC等硬件平台，以满足对控制系统的高要求。

3. 控制器软件设计：控制器的软件设计包括实时控制算法的设计、运动规划算法的实现、系统安全监测等方面。

还需要实现通信接口、人机界面等功能，以便人机交互和远程监控等需求。

实时高效的工业机器人控制系统设计【摘要】本文提出了一种基于工业控制计算机、实时控制系统和高速通讯总线为基础的先进机器人控制体系结构。

利用工业控制计算机强大计算能力，将计算结果在每一个伺服周期内通过高速总线传递给各轴伺服驱动器，作为原有线性控制器的前馈补偿，以期达到较好的控制效果。

【关键词】实时控制系统；高速通讯总线；自动化随着机械自动化水平的提高，机器人以其在机械结构、适用范围、灵活性、成本以及维护等方面的优势，使其应用渐为广泛，并成为一种发展趋势。

而机器人控制系统的性能决定着机器人的品质，目前主流高性能运动控制系统的发展趋势是在具有很强计算能力的计算机上集成高性能实时系统和高速通讯总线的控制架构。

以该种控制结构完成具有前馈补偿的控制结构。

运动学、动力学和用于前馈补偿的伺服控制算法均在计算性能强大的工控机中完成。

在每一个伺服周期内伺服控制指令通过高速通讯总线传递给驱动器，同时在同一个伺服周期内完成运动指令的反馈。

伺服控制指令被叠加到电流回路指令给定端作为前馈补偿，其可以补偿动力学耦合和结构柔性产生的非线性效应。

控制指令可以根据相应的控制算法进行实时计算。

在前馈补偿作用下，每一个主动关节即可以视为一个简单的单输入单输出系统，从而采用驱动器内部的线性控制器即可获得较好的控制性能。

1 Windows 内嵌实时系统目前由于Windows 良好的人机界面和交互功能，在工控领域应用越来越广泛，但由于其并不是一个实时系统，时间片设定在 5 毫秒以下时，其便很难保持精确稳定的运行。

从而用于实时性要求较高的工控场合会存在很多的局限性，如完成伺服层的伺服调试，需要1个毫秒以下的精确定时。

为了解决这一矛盾，出现了很多利用Window 环境进行扩展或者内嵌实时内核的实时系统。

其中德国Beckhoff 公司的TwinCAT 系统就是其中之一，TwinCAT（The Windows Control and Automation Technology）的原意是指“基于Windows 的控制和自动化技术”，其通过在Windows 环境下内嵌实时内核的方法，将每一台PC 变为多个具有很强大处理能力的PLC 集合，并同时具有良好的开发和编程环境，符合IEC-61131-3 标准。

稳定性
经过严格测试和验证，RTEMS具有高度的稳 定性和可靠性。
广泛的硬件支持
支持多种处理器和硬件平台，包括常见的 ARM、PowerPC等。
FreeRTOS
简单易用
FreeRTOS是一个轻量级的实时操作系统，设计简洁，易于学习和 使用。
任务管理
提供灵活的任务管理功能，支持优先级调度和时间片轮转调度。
动态内存分配
允许在运行时动态分配和释放内存，提高内存使 用效率。
内存保护
提供内存保护机制，防止任务之间的非法内存访 问和数据破坏。
同步与通信方法
信号量
使用信号量实现任务之间的同步和互斥，确保对共享资源的正确 访问。
消息队列
允许任务之间通过消息队列进行通信和数据交换，实现异步通信。
事件和信号
提供事件和信号机制，允许任务在特定事件发生时进行通知和响应。
高可靠性
RTOS通常采用稳定的内核设计 和严格的测试流程，确保在复杂 环境下系统的稳定性和可靠性。
01 02 03 04
系统资源优化
RTOS能够实现对系统资源的有 效管理和优化，包括内存管理、 任务同步、中断处理等，提高系 统的整体性能。
可扩展性和可定制性
RTOS通常提供丰富的中间件和 API接口，方便开发者根据实际 需求进行功能扩展和定制。
什么是实时操作系统(RTOS)
目录
• 实时操作系统概述 • RTOS核心技术 • 常见实时操作系统介绍 • RTOS在嵌入式系统中的应用 • 实时操作系统性能评估方法 • 挑战与未来发展趋势预测
01
实时操作系统概述
Chapter
定义与发展历程
定义
实时操作系统（RTOS）是一种专门为实时应用设 计的操作系统，它能够在确定的时间内对外部输入 做出响应，并管理和调度系统资源。

嵌入式系统中的实时操作系统嵌入式系统是一种特殊的计算机系统，通常嵌入在其他设备中，用于控制和管理设备的功能。

在嵌入式系统中，实时操作系统（RTOS）起着至关重要的作用。

本文将介绍嵌入式系统中的实时操作系统的概念、特点以及在嵌入式开发中的应用。

一、实时操作系统的概念实时操作系统是一种专为嵌入式系统设计的操作系统，具有高度可预测性和响应性能。

它的主要特点是能够在严格的时间约束下处理任务，并能够及时响应外部事件。

实时操作系统分为硬实时系统和软实时系统两种类型。

硬实时系统要求任务必须在预定的时间内完成，不能有任何延迟。

这种系统广泛应用于一些对时间要求非常严格的领域，例如航空航天和医疗设备。

软实时系统对任务的时间要求相对较轻松，任务可以在一定范围内有一定的延迟。

这种系统适用于一些对时间要求较为宽松的场景，例如智能家居和工业控制。

二、实时操作系统的特点1.提供任务调度和管理：实时操作系统能够根据任务的优先级和时间要求进行任务的调度和管理，确保高优先级任务能够及时得到处理。

2.保证任务的及时响应：实时操作系统能够在严格的时间约束下响应任务，确保任务按时完成，并能够实时处理外部事件。

3.可靠性和稳定性：实时操作系统需要具备高度的可靠性和稳定性，以确保嵌入式系统的正常运行。

4.低内存占用和低功耗：嵌入式系统通常具有资源有限的特点，实时操作系统需要占用较少的内存，并尽量降低功耗，以提高系统的效率和续航时间。

三、实时操作系统在嵌入式开发中的应用实时操作系统在嵌入式开发中有广泛的应用，以下是一些常见的应用场景：1.工业控制：实时操作系统可以用于工业自动化系统中，例如控制生产线上的机器人进行精确的动作控制，保证生产线的高效运行。

2.汽车电子：实时操作系统在汽车电子系统中发挥着重要作用。

例如，车载信息娱乐系统需要及时响应驾驶员的指令，并能够处理导航和娱乐功能。

3.医疗设备：医疗设备通常对时间要求非常严格，实时操作系统可以保证医疗设备准确地进行数据采集和处理，并及时响应医生的指令。

嵌入式开发中的机器人技术机器人技术是嵌入式开发中的重要领域之一，它的出现和发展为人类带来了巨大的便利与机遇。

随着科技的日新月异，机器人技术在各个行业中得到了广泛应用，对于推动社会进步和提升人类生活质量起到了重要作用。

本文将从机器人技术的定义、嵌入式开发背景、机器人技术的应用以及发展前景等方面进行论述。

一、机器人技术的定义机器人技术是指通过人工智能、图像识别、运动控制、传感器等先进技术，使机器具备模仿、理解、判断、执行和交流等能力，从而能够代替人类完成各种工作任务的一门技术。

机器人技术可以分为工业机器人、服务机器人、医疗机器人、农业机器人等多个领域，并通过嵌入式开发将其应用到实际环境中。

二、嵌入式开发的背景嵌入式开发是指以嵌入式系统为基础，通过对硬件和软件的整合开发，实现特定功能的嵌入式应用开发过程。

嵌入式系统是一种特定功能和性能的计算机系统，根据不同的应用领域拥有自己独特的硬件架构和软件特点。

嵌入式开发主要以 C、C++、汇编语言等为基础，通过开发环境和工具链等进行系统软硬件的开发和调试，从而满足特定应用的需求。

三、机器人技术在嵌入式开发中的应用1. 工业机器人工业机器人是机器人技术应用最为广泛的领域之一。

通过嵌入式开发，工业机器人能够精确执行生产线上的各种工作任务，例如焊接、装配、搬运等。

通过嵌入式系统的精确控制，工业机器人能够实现高速、高精度和高效率的生产，提升工业制造业的生产能力和竞争力。

2. 服务机器人服务机器人是指用于提供人们日常生活服务的机器人，例如家庭清洁机器人、导航机器人、餐厅服务机器人等。

通过嵌入式开发，服务机器人能够实现智能化的导航、语音识别、人脸识别等功能，从而为人们提供更加便捷的生活服务体验。

3. 医疗机器人医疗机器人在手术、康复护理和病房服务等领域有着广泛的应用。

通过嵌入式开发，医疗机器人能够实现高精度的手术操作、康复治疗和患者的监测与护理。

嵌入式系统的实时性和可靠性使得医疗机器人能够在医疗环境中安全地工作，并提升了医疗技术的水平。

机器人控制的实时操作系统设计与实现随着人工智能和自动化技术的不断发展，机器人在工业、医疗、物流等各个领域中的应用越来越广泛。

在这些应用中，机器人控制的实时操作系统起着至关重要的作用。

为了满足机器人控制的要求，需要设计和实现一种高效、稳定、可扩展的实时操作系统。

一、实时操作系统的概述实时操作系统是一种专门用于控制实时任务的操作系统。

它的特点是能够在预定时间内完成操作，保证任务的实时性和可靠性。

实时操作系统可以分为硬实时操作系统和软实时操作系统。

硬实时操作系统通常被用于对实时性要求非常高的应用，如航空航天、核电站、医疗设备等。

它们需要保证任务的完成时间在预定时间内，否则将会有严重的后果。

软实时操作系统则通常被用于对实时性要求相对较低的应用，如工业控制、网络通信、嵌入式系统等。

二、机器人控制的实时操作系统要求对于机器人控制来说，实时性和可靠性是非常重要的要求。

机器人需要快速地响应各种复杂的环境变化和任务指令，并能够在预定时间内完成任务。

因此，机器人控制的实时操作系统需要满足以下要求：1. 高实时性。

机器人控制需要快速响应环境的变化，因此实时性非常重要。

短暂的延迟可能会导致机器人的操作失败，甚至造成严重的后果。

2. 可靠性。

机器人的操作需要保证高可靠性，因为机器人可能在危险或者难以达到的位置进行操作。

一旦机器人出现故障，可能会对环境和人造成巨大的危害。

3. 可扩展性。

随着机器人的使用不断增加，操作系统需要具有可扩展性，以便支持更多的机器人和更多的任务。

4. 高效性。

机器人控制需要高效的处理器，以确保机器人的快速响应和准确性。

三、实时操作系统的设计与实现实时操作系统的设计与实现需要考虑到各种因素，包括机器人的具体要求、处理器的性能和可靠性、编程语言和算法等。

以下是一些关键的方面：1. 实时内核设计。

实时内核是实时操作系统的核心，它需要保证实时性和可靠性，同时支持多任务处理。

实时内核的设计应该考虑到任务切换的快速性，通信的可靠性以及多任务之间的协调。

嵌入式系统在机器人控制中的应用随着科技的不断进步和人类对机器人的需求越来越多元化，机器人逐渐成为了现代生活和工业生产中不可或缺的一部分。

机器人的发展离不开各种各样的技术的支持，嵌入式系统就是其中之一，它可以帮助机器人更加高效、灵活地在人工智能和自动化领域中发挥作用。

嵌入式系统是指在计算机硬件中嵌入微处理器或单片机芯片等微型处理器的系统。

它能够实现较复杂的功能，如数据存储、信号处理、智能控制等。

在机器人控制中，嵌入式系统通过提供实时控制功能，使机器人能够更加高效地执行各种任务。

机器人控制系统是指使用计算机或控制器进行机器人动作控制的硬件和软件系统。

嵌入式系统是机器人控制系统中的一个关键部分，它通过提供实时控制应用程序，支持机器人实时响应环境变化，完成各种复杂操作任务。

1. 嵌入式系统在机器人感知中的应用机器人感知是指机器人通过感知和理解周围环境的空间、时间、物体等信息，实现自主工作和任务执行的能力。

嵌入式系统在机器人感知中通过支持各种传感器实现区域感知、检测、定位等操作，并指导机器人实现自主路径规划和运动控制。

嵌入式系统与传感器相互配合，共同完成机器人智能感知，实现人机协同，提高机器人的工作效率和准确性。

2. 嵌入式系统在机器人运动控制中的应用机器人运动控制是指机器人执行各种动作和运动的能力。

机器人需要通过电机、减速器等机械装置实现运动，而嵌入式系统则可以通过计算、控制器等硬件和软件组件实现机器人的运动控制。

嵌入式系统可以感知和响应机器人动作，根据机器人运动轨迹和目标位置进行运动控制，帮助机器人实现更加复杂的动作和工作。

3. 嵌入式系统在机器人任务规划中的应用机器人任务规划是指机器人根据任务需求和环境信息自主规划任务流程和动作。

嵌入式系统通过支持机器人实时计算和控制，帮助机器人实现自主规划、定位和路径规划等操作，在不同的任务场景下，为机器人提供更加全面、准确的任务规划能力，提高机器人工作效率和生产效益。

基于嵌入式系统的智能机器人设计与实现智能机器人，作为一种新兴的人工智能产品，具有很大的市场前景和应用前景。

在现代生产和服务领域中，人们已经开始采用智能机器人，它们具有高效、准确、无需休息等优点。

为了满足不同的需求，我们可以根据市场实际需求和技术能力开发出不同类型的机器人。

本文将探讨基于嵌入式系统的智能机器人设计与实现，从硬件设计到软件实现，多方面介绍机器人的制作过程。

一、硬件设计在嵌入式系统中，硬件设计是实现机器人功能的基础。

机器人硬件设计的关键技术包括电路设计、机械结构设计、传感器设计等。

通常，我们会先考虑各个模块的功能需求，再依据功能需求制定硬件设计方案。

1. 电路设计智能机器人的电路设计包括了设备控制电路、传感器互连电路、通讯电路等，这些电路是控制机器人运动、检测环境信息等的核心部件。

设备控制电路，用于实现机器人的运动控制，包括电机控制、直流/交流转换、电池管理、电源选择等，它可分别实现机器人的移动控制、供电和电池充电等功能。

传感器互连电路，将机器人所配备的传感器如温度传感器、光敏传感器、超声波传感器等，与嵌入式系统相互连接，以实现环境感应、自主导航等。

在通讯电路中，我们通常采用Wi-Fi、蓝牙等无线通讯方式，实现机器人与人类的交互，让机器人更好地服务于人类。

2. 机械结构设计机器人的机械结构设计，主要包括了机械臂结构设计、移动结构设计、抓取结构设计等。

其中机械臂结构设计，是实现机器人特定功能的关键部分，它可以完成像搬运、拖拽、放置、装卸货物等一些需要上、下、左、右、前、后移动的动作。

对于移动结构设计，我们可以采用轮式、履带式、足式、导轮式等方式实现，在抓取结构设计中，主要针对不同的物品质地和形态制定不同的抓取方案。

3. 传感器设计传感器是机器人实现自主导航、信息采集的关键组件，通过传感器检测环境、获取物体信息。

常用的传感器包括磁力传感器、声波传感器、图像传感器、温度传感器、光敏传感器等。

系统行为可预测
由于RTOS的实时性和确定性，系统行为变得可预测，便于进行 系统分析和调试。
可靠性
故障检测与处理
RTOS具备故障检测和处理机制， 能够在系统出现故障时及时进行 处理，保证系统的稳定运行。
数据保护与恢复
RTOS提供数据保护和恢复机制， 确保在系统出现故障时数据不会 丢失，同时能够快速恢复系统运 行。
高可用性
RTOS通过采用冗余设计、热备份 等技术手段，提高系统的可用性 ，确保系统能够长时间稳定运行 。
可扩展性
1 2 3
模块化设计
RTOS采用模块化设计思想，将系统功能划分为 多个独立的模块，便于根据实际需求进行裁剪和 扩展。
可配置性
RTOS提供丰富的配置选项，允许用户根据实际 需求对系统进行定制和配置，满足不同的应用场 景需求。
RT-Thread
RT-Thread是一款开源可扩展的嵌入式实时多任 务操作系统平台，具有丰富的中间件组件和强大 的生态系统。它支持多种处理器架构和开发工具 链，适用于智能家居、物联网等领域。
06
RTOS发展趋势与挑战
物联网时代下的RTOS发展
轻量化设计
物联网设备资源受限， RTOS需采用轻量化设 计，降低内存占用和功 耗。
消息队列和邮箱
提供任务间通信机制，实现消息的发送和接收。
事件和信号
用于实现任务间的异步通知和事件触发机制。
04
常见RTOS类型及特点
硬实时操作系统（HRTOS）
严格的时间约束
硬实时操作系统要求在规定的时间内完成特定的任务 ，否则可能导致系统失败或产生严重后果。
可预测性
系统的行为必须是可预测的，以确保满足实时任务的 时间要求。
μC/OS

工业自动化中的嵌入式技术随着技术的不断发展，工业自动化已经成为现代工业化生产的一个必要的组成部分。

而嵌入式技术则为工业自动化带来了更为高效和智能的解决方案。

本文将探讨工业自动化中的嵌入式技术，包括其应用领域、技术特点、发展趋势等方面。

一、应用领域嵌入式技术是指将计算机技术嵌入到其他设备中，从而实现特定功能的技术。

在工业自动化中，嵌入式技术广泛应用于各种控制系统中，包括工业自动化控制系统、机器人控制系统、智能制造系统等。

1、工业自动化控制系统在工业自动化控制系统中，嵌入式技术主要应用于PLC（可编程逻辑控制器）和DCS（分布式控制系统）等控制器中。

PLC是一种常用的工业控制器，具有可编程性、可靠性和安全性等特点。

而嵌入式技术则为PLC控制器带来更高效、更可靠的解决方案。

DCS则是一种分布式控制系统，主要应用于工业过程控制和监控中。

在DCS系统中，嵌入式技术可以提供更为高效和智能的控制和监测功能，从而提高生产效率和产品质量。

2、机器人控制系统机器人控制系统是指将计算机技术应用于机器人的控制和操作中。

嵌入式技术可以为机器人控制系统带来更为高效和智能的解决方案，从而实现更加精准的操作和控制。

3、智能制造系统智能制造系统是指将计算机技术与现代制造工艺相结合，实现自主、高效和智能化的制造系统。

嵌入式技术可以为智能制造系统提供更为高效和智能的控制和监测功能，实现更快速和精准的制造流程。

二、技术特点嵌入式技术在工业自动化中具有多种特点，包括可靠性、高效性、安全性和智能性等。

1、可靠性工业自动化中的控制系统需要具备高可靠性，以满足生产环境的复杂和严苛的要求。

而嵌入式技术具有高度的可靠性，从而可以满足工业自动化控制系统对可靠性的要求。

2、高效性工业自动化需要高效的控制系统，以提高生产效率和产品质量。

而嵌入式技术则可以为控制系统带来更高效的解决方案，从而提高生产效率和产品质量。

3、安全性工业自动化控制系统需要具备高度的安全性，以保证生产环境和生产设备的安全稳定。

嵌入式工业软件分类及应用嵌入式工业软件是指应用于嵌入式系统中的特定行业领域的软件，其功能和应用范围与工业领域相关。

嵌入式工业软件可以应用于各个产业，包括制造业、能源和电力、交通运输、医疗保健、安防监控等。

下面将对嵌入式工业软件的分类与应用进行详细介绍。

一、嵌入式工业软件的分类1. 实时操作系统（RTOS）实时操作系统是嵌入式系统常用的软件之一，它能够提供实时性能和可靠性，具备处理实时任务的能力。

在工业领域，实时操作系统常用于工控设备、机器人、通信设备等中。

常见的实时操作系统有VxWorks、RTOS、QNX等。

2. 通信软件通信软件用于实现嵌入式系统与外部设备或网络的数据传输和通信，包括串口通信、以太网通信、无线通信等。

通信软件在工业自动化、远程监控、数据采集等领域中得到广泛应用。

常见的通信软件有Modbus、CAN、TCP/IP等。

3. 数据采集与处理软件数据采集与处理软件用于嵌入式系统的数据采集、传输、存储和处理，其中包括数据采集与传输协议、数据存储与管理等。

数据采集与处理软件在工业控制系统、传感器网络、物联网等领域中具有重要应用价值。

常见的数据采集与处理软件有LabVIEW、OPC、MySQL等。

4. 控制软件控制软件用于嵌入式系统的控制和调节，包括PID控制、逻辑控制、运动控制等。

控制软件在工业自动化、机械控制、能源管理等领域中广泛应用。

常见的控制软件有PLC、SCADA、LabVIEW等。

5. 图像与视觉处理软件图像与视觉处理软件用于嵌入式系统中的图像采集、处理和识别等任务。

在工业领域，图像与视觉处理软件常用于机器视觉、图像识别、安防监控等方面。

常见的图像与视觉处理软件有OpenCV、Halcon、Matlab等。

二、嵌入式工业软件的应用1. 工业自动化工业自动化领域是嵌入式工业软件的主要应用领域之一，通过使用嵌入式工业软件，可以实现工业设备的自动化控制和监控。

例如，在生产线上，可以使用实时操作系统和控制软件实现对机器人、PLC等设备的精确控制。

嵌入式机器人控制系统设计与开发嵌入式机器人控制系统是一项涉及硬件和软件协同开发的复杂任务。

它涵盖了硬件设计、嵌入式软件开发、通信协议设计等多个方面。

在本文中，我们将详细介绍嵌入式机器人控制系统的设计与开发过程，并探讨其中的一些关键技术和应用。

首先，让我们来了解一下什么是嵌入式机器人控制系统。

嵌入式机器人控制系统是指一种嵌入在机器人内部的控制系统，用于实现机器人的运动控制、感知和决策。

这些系统通常由处理器、传感器、执行机构和通信模块组成。

在设计和开发嵌入式机器人控制系统时，首先要考虑的是硬件部分。

硬件设计包括选择适当的处理器、传感器和执行机构，并设计合适的电路板。

处理器的选择应根据机器人的功能和性能要求进行，例如，如果机器人需要进行复杂的图像处理和决策，就需要选择一款强大的处理器。

传感器的选择也应根据机器人的任务进行，例如，如果机器人需要进行定位和避障，就需要选择适当的定位系统和距离传感器。

执行机构通常包括电机和伺服机构，用于控制机器人的运动和操作。

接下来需要进行的是嵌入式软件的开发。

嵌入式软件是指运行在机器人控制系统中的软件程序，用于控制机器人的运动和行为。

嵌入式软件开发需要用到嵌入式操作系统和编程语言。

嵌入式操作系统负责管理硬件资源、提供任务调度和通信支持。

常用的嵌入式操作系统有Linux、RTOS（实时操作系统）等。

编程语言的选择应根据项目需求进行，例如，如果需要进行复杂的算法开发，可以选择C ++或Python等高级语言。

嵌入式软件开发需要注意实时性和稳定性，确保机器人能够准确响应外部环境和执行任务。

在嵌入式软件开发过程中，通信协议的设计也是一个重要环节。

通信协议用于机器人与外部设备之间的数据传输和通信。

常用的通信协议有UART、SPI、I2C等，通过这些协议可以实现传感器数据的读取和执行机构的控制。

通信协议的设计应考虑到数据的稳定传输和实时性，确保机器人能够准确地获取外部信息并执行相应的动作。

通信 网关 。
３控 制 系 统 软 件 ． ３１ 时操 作 系统 介 绍 ．实
图 １ 带 电 作 业控 制 车 ２硬 件 结构 设 计 ．
带 电 作 业 机 器 人 嵌 入 式 控 制 器 的设 计 主要 包 括 硬 件 层 和 内核层 ， 照本 控制器的设计 理念 ， 件层应 满足 实时性 、 按 硬 可 扩 展 性 、 成 本 ， 及 基 于标 准 的 总线 结 构 。 低 以
接 口的 Ａ Ｍ芯 片 ， 有 零 等 待 ２ ６ Ｂ的 片 内 Ｆ Ａ Ｈ，６ Ｂ的 Ｒ 具 ５Ｋ Ｌ Ｓ １Ｋ Ｓ Ａ 可 简 化 系 统设 计 ， 高 性 能 及 可 靠 性 。 芯 片 内部 具 有 Ｒ Ｍ， 提 ＵＡ Ｔ 硬 件 ＩＣ Ｓ ＩＰ Ｒ、 ２ 、Ｐ 、ＷＭ、 Ｄ 定 时 器 和Ｃ Ｎ 众 多 外 围 部 Ａ Ｃ、 Ａ 等 件 ， 能 强 大 ；４ ￣ 脚 Ｌ Ｆ 封 装 ，．Ｖ和 １ Ｖ系 统 电 源 ， 部 功 １４ Ｉ Ｑ Ｐ Ｊ ３ ３ ． ８ 内 ＰＬ Ｌ 时钟 调 整 。 耗 低 。 功
２２ 体 设 计 ．整
提 高 可 靠 性 等 方 面 的 优 势 ，可 以很 好 地 满足 工 业控 制 器 个 性
化 、 能化 的发 展 需要 。 智 关 键 词 ： Ｌ Ａ Ｍ ｏ ／ ｓ Ｉ 嵌 入 式控 制 器 ＰＣ Ｒ ， ｏ —Ｉ ｃ
１引 言 ．
移 植
高 空 高 压 带 电 作 业是 指 在 不 停 电 的状 态 下 对 架 空 高 压 线 路 进 行 维修 、 换 设 备 等 ， 避 免 停 电带 来 的不 便 与损 失 。 带 更 以 电 作 业 已 经 成 为 保 证 供 电设 备 可 靠 运 行 、 提 高 电 网 运 行 效 率 与 质 量 的 重 要 手 段 ； 经 济 社 会 效 益 是 无 法估 量 的 。自１ ９ 年 其 ９９ 我 国 开 始进 行带 电作 业 机 器 人 研 究 至 今 ， 得 了巨 大 的成 果 。 取 但 随 着 智 能 控 制 技 术 的 不 断 提 高 ． 能 、 功耗 且稳 定 性 与 实 节 低 时 性 并 举 成 为 工 业 控 制 机 器 人 的发 展 趋 势 ，具 有 嵌 入 式 系 统 的 控 制 器 不 仅 可 以 满 足 这 方 面 的需 要 ，在 可扩 展 性 方 面 也 表 现得十分出色。 基 于ＡＲ Ｍ的 开 放式 控 制 系统 不 仅 价 格 合 理 、 构 简 单 ， 结 而 且 移 植 性 好 ， 够 实 现 功 能 模 块 的最 大 化 扩 展 。 些 功 能 模 块 能 这 全部连接在总线上 ， 不影 响 、 互 切换快 速。这些优点对于提高 高 压 带 电 作 业 机 器 人 的 整 体 工 作 性 能 、效 率 与 质 量 具 有 重 大 的作用。 因此 本 文 设 计 了基 于 Ａ Ｍ的 嵌入 式 控 制器 。 用 模 块 Ｒ 采 化结构 ． 于嵌入式技术的发展具有一定的技术意义。 对 本课 题 项 目高压 带 电作 业机 械手 的控制 车 的设计 图如 图１ 。
