2017年电功率单元测验(含答案)

则(
)，电流表的量程为“0～O ．6A” ( )
次．该用电器在上述时间内消耗的电分别换成电流表、电压表、电流表，则电压表的，调节滑动变阻器，由伏特表和安培表的测量数据绘制成如图乙的，调节滑动变阻器，测量灯泡L 两端的电压和通过的电流，根据测量数据绘制成如图丙的= Ω；若灯泡L 的额定电压为2.5V ，调节滑动变阻器，当伏特表示数为2V 时，电流表的示数是）兴趣小组对实验结果进行交流、讨论后，得出以下两个结论：
中通过的电流与其两端电压成正比； 结论二：电灯图23图25
图24图5图7
图
，根据测出的电流．电压值，画出了定值电阻）求定值电阻R0的阻值；
4.9W时，灯L恰好正常发光，求灯。

2017年电功率单元精品选择题及其答案1.在如图所示的电路中，闭合开关S，电压表V的示数恒为6V，电流表的示数为0.5A，电压表V2的示数为4V。

当把滑动变阻器的滑片移至最右端时，电流表的示数为0.3A。

则下列物理量的结果正确的是（）A.R1的阻值为4Ω;B.滑动变阻器的最大电阻值为16Ω;C.电路消耗的最小总功率为2W;D.当滑动变阻器的滑片移至最左端时，R1在5min内消耗的电能为2.7×103J。

答案：ABD2．如图甲中电源恒定，R0为定值电阻．闭合开关，当滑动变阻器的滑片从a端滑到b端的过程中，电流表示数I与电压表示数U的关系图象如图乙所示．下列选项正确的是（）A．定值电阻R0的阻值为10ΩB．电源电压为4VC．当滑片在a端时，R0的功率为2.4WD．当滑片在中点时，R0的功率为0.9W故选AD．3.如图．电源电压18V保持不变．电流表量程0﹣0.6A，电压表量程0～15v，小灯泡上标有6v3w字样，要求开关闭合后两个电表的示数均不超过所选量程，且灯泡两端电压不允超过额定电压（灯丝电阻不变）．下列说法正确的是（）A．滑动变阻器的滑片向左移动时．电流表和电压表示数变大；B．当电流表示数为0.4A时．电压表示数为12V；C．该电路的最大功率为10.8W；D．滑动变阻器允许调节的范围是24～60Ω。

答案：D4．如图所示，电源电压保持不变，小灯泡的额定电压为12V，闭合开关S后，滑片P从最右端滑到最左端的过程中，小灯泡的I﹣U关系图象如图乙所示，下列说法中正确的是（）A．电源电压为12VB．滑动变阻器的最大阻值为9ΩC．该电路总功率变化范围为12W～24WD．小灯泡的额定功率为12W【答案】ABC．5.如图所示，把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V的电路中，各表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变）。

闭合开关，下列说法正确的是（）A.滑动变阻器滑片向左滑动的过程中，电流表示数变大，电压表示数变大B.电路的总功率最大值为10.8WC.小灯泡的电功率最小值为0.75WD.滑动变阻器允许调节的范围是24Ω—100Ω答案：C6.如图分别是小明家上月初和月末的电能表的表盘，表盘上“1600imp/kw.h”表示每消耗1kw.h 的电能，指示灯闪烁1600次，下列选项正确的是（）A．指示灯闪烁越快。

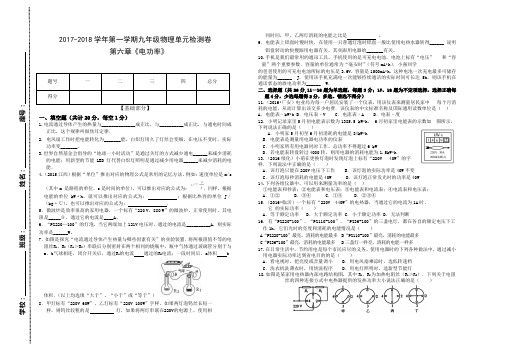

2017-2018学年第一学期九年级物理单元检测卷第六章《电功率》【基础部分】一、填空题（共计20分，每空1分）1.电流通过导体产生的热量与______________成正比，与__________成正比，与通电时间成正比，这个规律叫做焦耳定律．2. 电风扇工作时把电能转化为_______能，白炽灯用久了灯丝会变细，在电压不变时，实际功率变_______。

3.世界自然基金会倡导的“地球一小时活动”是通过关灯的方式减少通电______来减少消耗的电能；用新型的节能LED灯代替白炽灯照明是通过减少用电器______来减少消耗的电能．4.（2015江西）根据“单位”推出对应的物理公式是常用的记忆方法，例如：速度单位是m/s（其中m 是路程的单位，s是时间的单位），可以推出对应的公式为：．同样，根据电能的单位kW·h，就可以推出对应的公式为：；根据比热容的单位J／（kg·℃），也可以推出对应的公式为：．5．微波炉是效率很高的家用电器，一个标有“220 V，880 W”的微波炉，正常使用时，其电阻是_____Ω，通过它的电流是____A。

6．“PZ220—100”的灯泡，当它两端加上121V电压时，通过的电流是__________A，则实际功率是______W。

7．如图是探究“电流通过导体产生热量与哪些因素有关”的实验装置．将两根阻值不等的电阻丝R1、R2（R1＞R2）串联后分别密封在两个相同的烧瓶中，瓶中气体通过玻璃管分别于与a、b气球相连，闭合开关后，通过R1的电流通过的R2电流；一段时间后，a体积b体积．（以上均选填“大于”、“小于”或“等于”）8．甲灯标有“220V 60W”、乙灯标有“220V 100W”字样，如果两灯泡钨丝长短一样，则钨丝较粗的是灯，如果将两灯串联在220V的电源上，使用相同时间，甲、乙两灯消耗的电能之比是。

9．电能表上铝盘时慢时快，在使用一只普通灯泡时铝盘一般比使用电热水器转得______ 说明铝盘转动的快慢跟用电器有关，其实跟用电器的_______有关。

一、选择题（36分）1、下列说法中不正确的是（）A．电流做功的过程是电能转化为其他形式能的过程B．做功多的电器消耗的电能多C．电功率大的用电器消耗的电能多D．电功率是表示电流做功的快慢2、如图8—2所示的电路中，电源电压保持不变，闭合开关S后，则R1消耗的功率将（）A．增大B．减少C．不变D．无法确定3、两导体电阻之比为3：2，通过的电流之比为1：4，则在相同时间内产生的热量之比为（）A．3：32 B．3：2 C．6：1 D．32：34、电炉丝断了，截去原长的1/4，仍接在原来的电源上，则此时的功率是原来的（）A．4倍B．1/4倍C．4/3倍D．3/4倍5、L1与L2是额定功率相同的两只灯泡，它们额定电压U1>U2，则下列说法中正确的是（）A．并联时，L2消耗功率大B．串联时，L2消耗功率大C．两灯丝电阻R1<R2 D．正常发光时，L2中的电流小6、某电动机接在电压为220V的电路中工作时，通过的电流为4A，如果电动机线圈电阻为4Ω，则每分钟产生的热量为（）A．52800焦B．3840焦C．4800焦D．14080焦7、发现有人触电，应该立即采取的措施是（）A．用手将触电者拉离电源B．拨打“110”报警电话C．大声呼救D．用干木棒将电线从触电者身上拨开或设法切断电源8、不应用潮湿的手去拨动开关，是因为（）A．开关外壳带电B．开关与潮湿的手都是导体C．开关漏电D．会引起触电危险9、下列判断中正确的是）A．根据P=I2R可知，电阻越大，电功率也越大B．根据P=RU2可知，电阻越大，电功率反而越小C．根据P=UI可知，同一导体两端的电压越小，电功率也越小D．根据P=tW可知，电流做功越多，电功率也越大10、两只灯泡串联在电路中，其中一只灯亮，另一只不亮，原因可能是（）A．两只灯泡相比较，流过不亮的灯泡的电流较小B．不亮的灯泡的灯丝断了C．两只灯泡相比较，亮的灯泡电阻太小D．两只灯泡相比较，不亮的灯泡电阻太小11、额定电压相同的甲、乙两盏电灯，其额定功率之比为5：3，如果将它们串联接入电压与额定电压相同的电路中，下列叙述正确的是（）A．两灯实际消耗功率之比为5:3 B．两灯都能正常发光C．两灯实际通过电流之比为3:5 D．两灯实际电压之比为3:512、某家庭电路中的总保险是按规定安装的，但保险丝有时烧断，有时又烧不断，产生这种情况的原因可能是（）A．电路有断路情况B．有一只灯泡内灯丝断了C．开关接触不良D．有一个灯头两根导线有时发生短路二、填空题（22分）13、电流做功的过程，实际上就是_______能转化为_______能的过程。

《电功率》单元测试卷一、单项选择题（每小题3分，共24分）1、在国际单位制中，电功率的单位是A ．焦耳B ．安培C ．瓦特D ．库仑2、下列说法正确的是（ ）A.电流通过导体消耗的电能越多，电功率越大B.电功率小的用电器消耗的电能少C.1S 内电流通过用电器做功越多，电功率越大D.电能表是测量电功率的仪表3、在如图1的电路中，R 1是定值电阻，电源电压保持不变。

闭合开关S ，当滑动变阻器滑片P 向右滑动时，下列现象中会发生的是（ ）A.电流表、电压表的示数都变小B ．电流表示数变小，电压表示数不变C ．电路消耗的总功率增加D ．R 1消耗的电功率减小4、小吴家的电能表5月1日的读数如图2甲，6月1日的读数如图2乙，若电价为0.5元/度，则小吴家5月份的应交电费是（ ）A.33.95元B.27.75元C.30.62元D.277.5元5、有三盏白炽灯，甲标有“PZ220—15”，乙标有“PZ220—40”，丙标有“PZ220—100”，将它们接在家庭电路中，正常工作时的发光情况是（ ）A ．甲灯最亮B ．乙灯最亮C ．丙灯最亮D ．一样亮6、用电器工作时将电能转化为其他形式的能。

现有白炽灯、电扇、电视机各一个，规格均为“220V 、60W ”。

若将它们同时接人家庭电路中，在相同的时间内，转化的内能最多的是（ ）A ．白炽灯B ．电扇C ．电视机D ．一样多7、用电热丝烧水，当电压为U ，t 秒内可将水烧开，如果电压降为原来的一半，则烧开同样的水所需时间为（ ）A.t/2B.4t C .2t D.t/48、 甲、乙两只普通照明灯泡的铭牌如图3所示，下列说法中正确的是( )图1 S V R 1 R 2 P A 图2A. 甲灯的实际功率一定是25WB. 将乙灯接入110V 电路中，它的实际功率为50WC. 两灯均正常发光时，乙灯消耗的电能较多D. 两灯均正常发光时，甲灯灯丝电阻较大二、填空题（每空2分，共40分，请将正确答案填写在题中横线上） 9、电功率是表示 的物理量，一电动机在1min 内做功6000J电功，它的电功率是 。

《第18章电功率》单元检测试卷（一）时间：90分钟满分：100分班级：__________ 姓名：__________ 得分：__________一、选择题(本卷共16小题，每小题3分，共48分)1.电功的国际单位是（）A.伏特（V）B.安培（A）C.焦耳（J）D.瓦特（W）2.利用电流热效应工作的用电器是（）A.电风扇B.电脑C.电冰箱D.电水壶3.如图所示，闭合开关S后，灯泡L发光，现把滑动变阻器的滑片P向a端移动，则灯泡L的亮度与电流表示数的变化情况是（）A.灯泡L变亮，电流表示数变大B.灯泡L变暗，电流表示数变小C.灯泡L变亮，电流表示数变小D.灯泡L变暗，电流表示数变大4.1度电可供25 W的灯泡正常发光的时间是（）A.4 hB.25 hC.15 hD.40 h5.甲用电器标着“220V，60W”，乙用电器上标着“220V，15W”，它们都在额定电压下工作，则下列判断中正确的是（）A.甲用电器做功一定多B.甲用电器做功一定快C.完成相同的功，甲用电器所用的时间一定多D.相同时间内，甲用电器完成的功一定少6.灯的亮暗程度决定于灯的（）A.实际电流B.实际电压C.实际功率D.额定功率7.小红同学家的电冰箱正常工作时电流大约是1 A，则它正常工作10 h所消耗的电能是（）A.2200 JB.1.32×105 JC.7.92×105 JD.7.92×106 J8.秋雨同学在厨房帮妈妈做饭时，观察到的一些现象并用物理知识解释不正确的是（）A.磨刀，是为了增大压力B.高压锅做饭熟的快，是因为锅内气压增大沸点升高C.电饭锅做饭时，把电能转化成内能D.冰箱里取出来的水果表面会有小水珠，是液化现象9.某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A.闭合开关前，滑片P应滑到B端B.闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C.当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D.由实验还可得知，小灯泡的实际功率越大，小灯泡越亮10.小王家的电能表上标着“600revs/(kW•h)”，他用这个电能表来测量某用电器的功率．他把家中的其它用电器都与电源断开，仅让这个用电器工作，5min内电能表的转盘转了30转．则该用电器的额定功率是（）A.0.01kWB.0.06kWC.0.1kWD.0.6kW11.如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值．比较通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小，下面关系中正确的是（）A.U甲＜U乙，Q甲＜Q乙B.U甲＜U乙，Q甲＞Q乙C.U甲＝U乙，Q甲＝Q乙D.U甲＞U乙，Q甲＜Q乙12.甲、乙两个电热器的电阻之比为5 :4，通过的电流之比为2 :1，通电时间之比为1 :2，则电流通过甲、乙两个电热器产生的热量之比为（）A.5∶2B.5∶4C.2∶5D.10∶113.小明“测量小灯泡的电功率”，根据如图所示的电路图连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但超出量程，则产生这一现象的原因可能是（）A.小灯泡发生了断路B.小灯泡发生短路C.滑动变阻器发生了短路D.滑动变阻器的滑片接触不良14.小明总是随手关闭家里不必要使用的电灯等家用电器．每多关闭一个家用电器，家庭电路里变大的物理量是（）A.总功率B.总电流C.总电压D.总电阻15.如图所示电路中，已知R1 ＞R2，闭合开关S后（）A.电流通过R1、R2产生的热量Q1 Q2B.通过R1、R2的电流I1 ＞I2C.R1、R2两端的电压U1 ＞U2D.R1、R2消耗的电功率P1 ＞P216.某同学利用图甲所示的电路测量小灯泡的电功率．电路中电源电压保持4.5 V不变，灯泡上标有“3V，1W”字样．闭合开关，将滑片P滑到某一位置时，电压表的指针指示的位置如图乙所示．下列说法错误的是（）A.灯泡的额定功率为1 WB.灯泡正常发光时的电阻为9 ΩC.灯泡的实际功率为0.64 WD.此时灯泡和滑动变阻器的阻值之比为8∶7二、填空题(本大题共4小题，每空1分，共8分)17.小明4月底观察到自己家里的电能表如图所示，当地5月底再观察时，发现电能表示数为，则他家5月份消耗的电能为 kW • h，小明通过查阅资料了解到，电能表上的电流规格“10(40)A”中“10A”表示基本电流，它是确定电能表有关特性的电流值，“(40)A”是电能表能满足测量准确要求，且能长期正常运行的最大电流值，则他家里同时工作的用电器总功率不宜超过 W．18.一台线圈电阻为0.3 Ω电动机，接在12V的电源上时，通过电动机的电流为0.5A，在2 min内电流产生的热量是 J，转化成的机械能是 J．19.如图所示，电源电压恒定，小电灯L标有“3V 0.6W”字样，R为定值电阻，闭合S，断开S1，小电灯正常发光；若再闭合S1，发现电流表示数变化了0.3A，则R的阻值为Ω，此时小电灯L和电阻R消耗的功率之比是．20.如图电路中，灯泡的规格为“6V 2W”，闭合开关，灯泡正常发光，当滑动变阻器的滑片向右滑动时，此时电流表的示数 (选填“变大”、“变小”或“不变”)．电源电压为 V．三、作图题(本大题共2小题，共6分)21.在电路中的○内填上适当的电表符号，使R1、R2并联连接．22.在图中，有两根导线尚未接入电路，请用笔画线代替导线补上．补上后要求：闭合电键，当滑动变阻器的滑片P向右移时，电压表和电流表示数均变大．四、实验与探究题(本大题共2小题，共14分)23.用如图所示的实验装置探究“电流相同时，通过导体产生的热量与电阻大小的关系”(图中甲、乙是完全相同的密闭容器，实验前，A、B两“U”形管内液面是相平的)．(1)请你用笔画线代替导线，将电路连接完整．(2)电流产生的热量不易直接测量，因此，在实验中是通过观察“U”形管中液面的来显示甲、乙容器内空气温度的变化．通过对比观察，你认为(选填“甲”或“乙”)容器中的电阻产生的热量多．由此可知：在电流相同、通电时间相同的情况下，越大，电流产生的热量越多．(3)当密闭容器中的空气温度升高时，空气的内能将会(选填“变大”、“变小”或“不变”)．(4)根据你得出的结论，简要解释：电炉工作时，电炉丝热得发红，而与电炉丝连接的导线却几乎不发热，这是为什么？．24.小明设计了如图甲所示的电路图，用来测定额定电压为“2.5伏”的小灯泡的电功率．各元件都完好，电源电压保持不变.(1)小明将各元件连接成如图乙所示的电路，请指出其中的错误：．(2)电路调整正确后，闭合开关，移动滑动变阻器的滑片，当观察到时，表明小灯泡正常发光，并记录电流表的示数．(3)为了进一步探究小灯泡的亮度与实际电功率的关系，小明继续调节滑动变阻器的滑片，并记录数据如下表，发现第2次实验小灯泡最亮，此时小灯泡的实际电功率为瓦．五、计算题(本大题共2小题，共12分)25.一台电风扇正常工作时，电机两端的电压为220 V，线圈电阻为1.5 Ω，通过线圈的电流为0.2 A，这台电扇正常工作1 min 消耗多少J的电功？产生多少J的热量？26.如图所示电路中，电源电压恒定不变，R为定值电阻，小灯泡L上标有“6V 3W”字样(不考虑小灯泡阻值的变化) ．(1)当S1、S3闭合，S2断开时，小灯泡L正常发光，电流表示数为0.6A，求电源电压和电阻R的阻值；(2)当S2闭合，S1、S3断开时，求小灯泡L工作1 min所消耗的电能．参考答案一、选择题1.C2.D3.A4.D5.B6.C7.D8.A9.B10.D 11.A 12.A 13.B 14.D 15.A 16.C二、填空题17.【答案】150；8800 18.【答案】9；71119.【答案】10；2 : 3 20.【答案】变小；6三、作图题21. 22.四、实验与探究题23.(1)(2)高度差；乙；电阻(3)变大(4)电炉丝与导线是串联的，电流和通电时间相等，电炉丝的电阻较大，产生的热量较多，而导线的电阻极小，所以几乎不发热．24.(1)电流表没有与小灯泡串联，电压表没有与小灯泡并联(2)电压表的示数为2.5V(3)0.98五、计算题25.【答案】2640 ；3.626.【答案】(1)6 V ；60 Ω (2)5 J《第18章电功率》单元检测试卷（二）时间：90分钟满分：100分班级：__________ 姓名：__________ 得分：__________一、选择题（每题3分，共36分）1．电能表是家庭电路中测量下列哪个物理量的仪表（）A．电功率 B．电能 C．电阻 D．电压2.有甲、乙两盏电灯，甲灯上标有“36V 60W”，乙灯上标有“220V 60W”，当它们分别在其额定电压下工作发光时，其亮度是（）A．乙灯比甲灯更亮 B．甲灯比乙灯更亮C．两盏灯一样亮 D．无法判定哪盏灯更亮3.小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15min内，消耗电能0.3 KW·h，这个用电器可能是（）A．空调器 B．电冰箱 C．电视机 D．收音机4．小灯泡额定电压为6V，额定功率估计在7W～l2W之间，小佳按如下图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、l5V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5W C．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W5．把标有“6v 6W”的L1灯和标有“6V 3W”的L2灯串联，接在6V的电源上，则（）A、两灯一样亮B、L1比L2亮 C、11比L2暗 D、两灯都能正常发光6．家用电能表的盘面上，标有3000R/kwh的字样，当接入一个用电器正常工作时，1min 内电能表的转盘转了15转，则该电器消耗的实际功率是（）A、5WB、500WC、300WD、3KW7．如右图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯泡L1较亮，灯泡L2较暗，此现象说明（）A．灯泡L1的阻值大于灯泡L2的阻值B．灯泡L1的额定功率大于灯泡L2的额定功率C．灯泡L1两端的电压小于灯炮L2两端的电压D．通过灯泡L1的电流大于通过灯炮L2的电流8．用电器R1和R2上都标有“6V”字样，它们的电流随电压变化关系如右图所示。

《电功率》单元测试题(含答案) 经典1一、电功率选择题1．下列说法中正确的是（）A. 折射角一定小于入射角B. 电能表是测量电功的仪表C. 导体的横截面积越大，电阻越大D. 声音不能传递能量【答案】 B【解析】【解答】解：A、题中没有说光在哪两种介质中传播，所以折射角和入射角的大小不能比较，A不符合题意。

B、电能表是测量电功的仪表，B符合题意。

C、在材料、长度和温度一定时，横截面积越大，电阻越小；没有前提条件，不能说导体电阻和横截面积的关系，C不符合题意。

D、声音可以传递能量，也可以传递信息，D不符合题意。

故答案为：B。

【分析】光从空气斜射入水或其他介质时，折射角小于入射角.电能表是测量电功的仪表.决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.（电阻与加在导体两端的电压和通过的电流无关）声音可以传递能量，也可以传递信息.2．如图所示，电路中电源电压保持不变，小灯泡标有“3V1.5W字样，不考虑灯泡电阻随温度的变化，滑动变阻器R的最大阻值为24Ω，电流表量程为0-0.6A，电压表量程为0-3V．当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时小灯泡正常发光。

为了保证电路安全，小灯泡电压不超过额定电压，两电表的示数均不超过所选量程。

在滑片P滑动过程中，下列说法（）①电源电压为4.5V②变阻器接入电路的阻值范围是3Ω-12Ω③小灯泡的最小功率为0.135W④电路的最大功率2.25WA. 只有正确B. 只有正确C. 只有正确D. 都正确【答案】 C【解析】【解答】解：由图知，灯泡和滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流；（1）由P= 可得灯泡的电阻：R L= = =6Ω，由P=UI可得，灯泡正常发光时通过的电流：I额= = =0.5A，由题知，当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时，小灯泡正常发光，由欧姆定律和电阻的串联可得电源电压：U=I额R串=I额×（R+R L）=0.5A×（3Ω+6Ω）=4.5V；故①正确；（2）因串联电路中电流处处相等，且电流表量程为0-0.6A，灯泡的额定电流为0.5A，所以为了保证电路中各元件安全工作，电路中的最大电流I最大=I额=0.5A，电路中的总电阻：R最小= = =9Ω，滑动变阻器连入电路中的最小阻值：R最小=R总-R L=9Ω-6Ω=3Ω，由于电压表量程为0-3V，当电压表的示数最大为U滑′=3V时，滑动变阻器接入电路的电阻最大；此时灯泡两端的电压为：U L′=U-U滑′=4.5V-3V=1.5V，此时电路的电流为：I最小= = =0.25A，滑动变阻器接入电路的最大阻值：R最大= = =12Ω，所以为保护电路，变阻器接入电路的阻值范围是3Ω-12Ω；故②正确；（3）小灯泡的最小功率：P L最小=I最小2R L=（0.25A）2×6Ω=0.375W；故③错误；（4）电路的最大功率：P最大=UI最大=4.5V×0.5A=2.25W，故④正确。

《电功率》单元检测题一、填空题（每空1分，共 30分）1.我国照明电路的电压为伏，家用电器之间是的 ( 选填“并联”或“串联”)，家庭消耗的电能是用表来测量的。

2．小良同学在如图7—3所示的电路中，所用的电源电压恒定．当他闭合开关，移动变阻器的滑片，到a点时使R 1接入电路的电阻为1 Ω，到b点时使R1接入电路的电阻为4 Ω，并且在a、b两点时R1消耗的电功率相等；他还观察到在a、b两点时电压表的示数变化了2 V．通过以上的测量数据，他计算出R2的阻值是_____，当滑片在b点时，电流表的示数为_____．图7—33.甲、乙两个灯泡分别标有“220V，40W”、“220V，60W”字样，并联在220V电源上，通过灯丝电流强度大的是_________灯泡，灯丝电阻较大的是________灯泡．如果两灯泡钨丝长短一样，则钨丝较粗的是____________，使用相同时间，甲、乙两灯消耗的电能之比是____________．4．据报道：近•来有许多重大火灾都是因线路连接处接触不良造成的，教训十分深刻．当线路连接处接触不良时，该处的电阻将________，在该处就会产生局部过热，接触处的电阻又将随着温度的升高而________，从而形成电热的逐步积累，以致引发火灾．（以上两处均选填“增大”、“减小”或“不变”）5.由于电动机具有结构简单，操作方便、效率高、无污染等优点，因此许多家电中都有电动机，例如_________,电动机工作时主要将电能转化为_____能。

6、一条电热丝接在电压为U的电源上，10min内可将水从20℃烧到100℃，若将电热丝对折后接入原电源上，烧开相同的水所需时间为_______min。

7、两根相同的电阻丝，将它们串联或并联后接入电压相同的电路中，要获得相同的热量，则所需时间t串：t并为_______。

8．养鸡场有一台电热孵卵器，其电阻为110Ω，在额定电压下工作，通过孵卵器的电流是２A ，那么该孵卵器10s产生的热量为______Ｊ9.某导体两端的电压由3V增大为6V，导体中的电流增大了0.6A，则该导体的电阻 _______Ω，导体的电功率增大了_____________W10．小红家买了一台电烤箱，有高、中、低三个档位的发热功率。

初三物理阶段测试时间:60分钟满分:100分姓名：____________年级：____________班级：______________一、单项选择（共8小题，每小题3分。

每小题只有一个正确选项，满分24分。

）1、下列物理量中，以瓦特的名字作单位的是A．电功率B．电流C．电阻D．电压2、如图所示，手电筒中的电流为0．5A，电源为三节干电池，则该手电筒小灯泡的功率最接近：A．0.25W B．0.75W C．2.25W D．9.00W3、揭示电流与电压的关系是具有里程碑意义的电学发现，做出这一贡献的科学家是A．安培B．伏特C．欧姆D．瓦特4、两盏白炽灯，甲标有“PZ220V 40W”，乙标有“PZ220V 25W”，比较它们的亮度，下列说法正确的是（）A．甲一定比乙亮B．乙一定比甲亮C．都正常工作时，甲比乙亮D．都正常工作时，乙比甲亮5、在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图3所示的U-I关系图像，从图可以看出R1与R2的大小关系是【】A．R1>R2B．R1=R2C．R1<R2 D．无法确定6、下列几组电阻并联合，等效阻值最小的一组是（）A. 30Ω和15ΩB. 20Ω和25ΩC. 10Ω和35ΩD. 5Ω和40Ω7、电源电压不变，当滑动变阻器接入电路部分电阻为R’，定值电阻R1两端的电压为U；调节P的位置，使定值电阻两端的电压变为U/2，滑动变阻器接入电路的电阻为（）A、2R’；B、R’；C、R1＋R’；D、R1＋2R’。

8、一段导体接在电源电压为8 V的电路中，通过导体的电流为0.4 A.若将这段导体接在电压为2 V的电源上，这段导体的电阻为A.10 ΩB.20 ΩC.40 ΩD.80 Ω二、填空题（每空2分，满分20分。

）9、小明同学实验时连接了如图电路，实验操作正确，他闭合开关后将会发现电压表示数___________，电流表示数_________(“变大”、“变小”、“不变”)10、一位同学在做实验时，测得某导体两端电压为2V。

最新《电功率》单元测试题( 含答案 )（word）一、电功率选择题1．如下图，阻值为R 的电阻丝，用四种方法分别接在电压为U 或 2U 的电源上．闭合开关后，在同样时间内虚线框里的电阻丝产生的总热量最多的是（）A. B. C. D.【答案】D【分析】【解答】因为串连电路中电阻等于各分电阻之和，并联电路中总电阻的倒数等于各分电阻倒数之和，所以两电阻串连时电路中的总电阻最大，两电阻并联时电路中的总电阻最小，因为应选Q 放 =W= t ，所以在同样的时间内放出的热量最多的是D．D 选项．【剖析】依据电阻的串并联比较各选项中电阻的大小，依据间内放出热量的关系．Q 放 = t 得出它们在同样的时2．常用于丈量家用电器在一段时间内耗费多少电能的仪器是（）A. 电流表B. 电压表C. 电能表D. 验电器【答案】C【分析】【解答】解： A、电流表是测电流大小的仪表，不切合题意；B、电压表丈量电压大小，不切合题意；C、电能表是用来丈量家用电器在一段时间内耗费多少电能（即电流做功）的仪表，切合题意；D、验电器是用来查验物体能否带电的仪器，不切合题意．应选 C．【剖析】明确各仪表或仪器的基本作用回答．3．如图是研究“电流经过导体时产生热的多少跟什么要素相关”的实验装置．通电前，A、 B 两个 U 型管内的液面相平，通电一准时间后，经过R1、 R2的电流分别为 I1、 I2，则（）A.I=I2， A 管中的液面较低 B. =I2， A 管中的液面较高11C. I1＞ I2， A 管中的液面较低D.1＞I I2， A 管中的液面较高【答案】 D【分析】【解答】解：由图可知，右边两电阻丝并联后与左边电阻丝串连，并联电路中干路电流等于各支路电流之和，所以I1＞ I2，故 AB错误；由 Q=I2Rt 可知，通电时间同样时， I1＞I2， R1=R2=5Ω，所以左边电阻产生的热量许多，密闭空气汲取热量后，体积不变，压强变大，左边容器内气体的压强与大气压的差值较大， A 测玻璃管液面较高．应选 D．【剖析】由电路图剖析电阻丝的连结方式，依据串并联电路的电流特色可知经过它们的电流关系，依据Q=I2Rt 比较两电阻产生的热量关系，密闭空气汲取热量后，压强变大，U 形管内两液面的差值变大，据此进行解答．4．如下图的电路，闭合开关后，当滑片P 向右挪动时，以下说法正确的选项是（）A.灯泡 L 变暗B. 电压表示数变小C. 电流表 A1示数变大D. 整个电路耗费的总功率变小【答案】 D【分析】【解答】由电路图可知，灯泡L 与滑动变阻器R 并联，电压表 V 测电源的电压，电流表 A1测干路电流，电流表A2测 L 支路的电流。
