人教版九年级物理全册：15.2“电流和电路”综合检测练习题姓名:________ 班级:________ 成绩:________一、单选题1 . 关于电的认识，错误的是（）A．电源是提供电压的装置，电压是形成电流的原因B．烧坏保险丝说明电路中肯定发生了短路C．串联电路的开关控制整个电路的通断D．用电器能将电源提供的电能转换成我们所需要的能2 . 为了让同学们养成关注生活的良好习惯，物理老师倡导同学们对身边一些常见的物理量进行估测，以下是他们交流的一些估测数据，其中符合实际的是A．一个中学生站立时对地面的压强约1.6×104Pa B．节能灯的电流约为2AC．正常人的步行速度约4m/s D．洗澡水的温度约60℃3 . 下列电路连接注意事项中，叙述错误的是A．连接过程中开关必须断开B．电池两极的导线不能直接相连C．接在接线柱上的导线应顺时旋紧D．开关应该与被控制电路元件并联4 . 如图所示为多功能车用安全锤，以下关于安全锤的分析正确的是（）A．安全锤上配备的螺丝起子在使用时相当于一个省力杠杆B．要使手电筒中的三个LED灯工作时互不影响，应将它们串联C．榔头的前端做得很尖锐是通过减小受力面积来减小压强D．利用吸磁杆的磁性可吸引所有金属5 . 在如图所示的四个电路中,开关能够控制两个灯泡且两个灯泡又是并联的是A．B．C．D．6 . 下列对长度和时间的估算中，最接近实际的是A．一位中学生的身高约为1.60mB．一支新2B铅笔的长度约为20mmC．男子1000m跑成绩为5hD．女子800m成绩为40s7 . 下列关于静电知识说法正确的是（）A．摩擦起电是创造了电荷B．与头发摩擦过的塑料梳子可以吸引碎纸屑C．与丝绸摩擦过的玻璃棒因获得正电荷而带正电D．验电器是利用异种电荷相互排斥的原理制成的8 . 如图所示的电路，电源电压保持不变，R为定值电阻。

下列说法正确的是A．开关闭合前，电压表和电流表均无示数B．开关闭合后，滑片P向右移动的过程中，R的功率变大C．开关闭合后，滑片P向右移动的过程中，电压表的示数变小，电流表的示数变小D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小9 . 分析如图所示的实物连接电路，下列说法中正确的是（）A．L1、L2是串联B．L1、L3是串联C．L1、L2、 L3是串联D．L1、L2 、 L3是并联10 . 下列物体不能产生磁场的是（）A．地球B．指南针C．木棒D．通电导体11 . 与实物电路对应的电路图是（）A．B．C．D．12 . 在下面四幅图中，图文相符的是（）A．B．D．C．13 . 学习了电流和电压的知识后，下列关于电压和电流关系的说法中，正确的是（）A．电路两端的电压和电流是同时存在，同时消失的B．电路两端有电压，则电路中一定有电流C．电路中有电流，则电路两端一定有电压D．以上说法都错误14 . 如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，则电灯L1中的电流是A．0.8A B．0.16A C．0.52A D．1.28A二、填空题15 . 如图所示，把两种不同的金属片A、B插入柠檬，制成“水果电池”，与电压表连接在一起．水果电池是把_______能转化为_______能的装置．16 . 如图所示是一种静电喷涂枪,通电后,它可以使涂料微粒带上负电荷,当涂料喷出后,会形成分散的雾状,并均匀分布到被喷涂的工件上,喷出后的涂料之所以会更分散的原因是_____，金属支架中会形成瞬时电流,其电流方向是_______(填“向上”或“向下")；现场的工人能闻到涂料的味道是因为发生了__________现象。

人教版九年级全一册 15.2 电流和电路同步练习一、单选题1．如图所示的四个电路中，错误的是（）A．只有图甲B．只有图甲、图乙C．只有图甲、图乙和图丙D．四个图都是错误的2．在干燥的冬季人身上容易起静电，当接触金属门把手时容易被“电”一下。

手持金属钥匙的一端，让另一端去接触金属门把手可以起到放电的效果，有效避免“电击”。

针对以上现象，下列说法正确的是（）A．人体带电是通过摩擦的方式创造了电荷B．利用验电器可以检测人体带的是正电还是负电C．若人体带的是负电，接触金属门把手的瞬间电流方向是从门把手流向人体D．尽量避免穿化纤类衣物可减少静电，因为化纤衣物是导体3．将铜片、铁片插入橙子中，再与电压表两接线柱分别连接，发现电压表指针的偏转情况如图所示。

则下列说法正确的是（）A．橙子是绝缘体B．电压表能提供电压C．水果电池的电压为0.5V D．铜片是水果电池的正极4．如图所示，取两个相同的不带电的验电器A和B,用丝绸摩擦过的玻璃棒与验电器A 的金属球接触后，再用带有绝缘手柄的金属棒把A和B连接起来。

下列说法正确的是（）A．丝绸摩擦过的玻璃棒带负电B．验电器金属箔片张开，说明金属箔片带了异种电荷C．用金属棒把A和B连接起来后，自由电子从A定向移动到BD．用金属棒把A和B连接起来后，瞬间电流方向是从金属棒的左端到右端5．下列材料中，通常情况下属于绝缘体的是（）A．盐水B．钢铁C．橡胶D．大地6．物理学习过程中常常需要将实物图连接情况画成电路图，下列电路中与实物相对应的是（）A．B．C．D．7．某太阳能路灯，晴天时太阳能电池板给铅酸蓄电池充电，黑夜时铅酸蓄电池让路灯发光，铅酸蓄电池充电的电路如图所示，则晴天充电时，铅酸蓄电池相当于电路中的（）A．电源B．开关C．导线D．用电器8．用毛皮摩擦过的橡胶棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。

再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大，则下列说法正确的是（）A．验电器原理是异种电荷相互吸引B．C棒与其手柄D均为导体C．毛皮摩擦橡胶棒的过程中，电子是由橡胶棒转移到毛皮D．当C棒接触两验电器的金属球时，产生的电流方向为B到A9．下列说法正确的是（）A．金属导体中自由电子定向移动的方向与电流方向相同B．小明同学在校运动会上跳远时要助跑，助跑是为了增大自己的惯性C．有人不小心让西瓜滑落掉到地面上摔碎了，地面没有受损，是因为碰撞时地面没有受到弹力的作用D．运动员跑步时穿上有鞋钉的鞋是为了增加鞋底与地面的摩擦力10．取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。

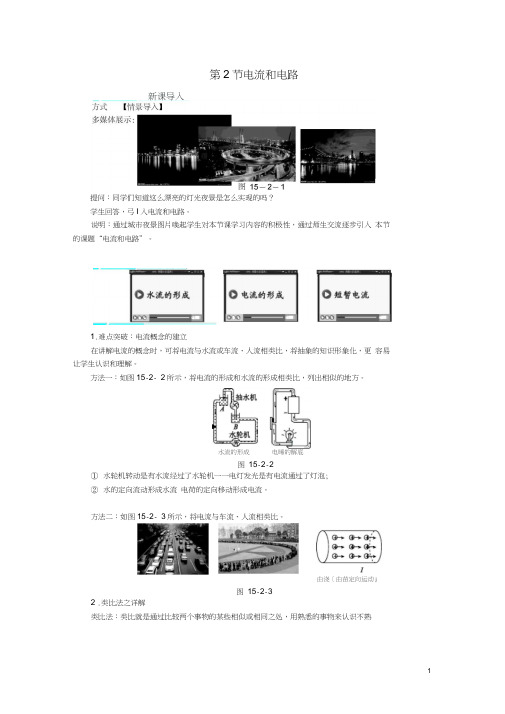

1 第2节电流和电路提问：同学们知道这么漂亮的灯光夜景是怎么实现的吗？学生回答，弓I 入电流和电路。

说明：通过城市夜景图片唤起学生对本节课学习内容的积极性，通过师生交流逐步引入 本节的课题“电流和电路”。

1.难点突破：电流概念的建立在讲解电流的概念时，可将电流与水流或车流、人流相类比，将抽象的知识形象化，更 容易让学生认识和理解。

方法一：如图15-2- 2所示，将电流的形成和水流的形成相类比，列出相似的地方。

① 水轮机转动是有水流经过了水轮机一一电灯发光是有电流通过了灯泡;② 水的定向流动形成水流 电荷的定向移动形成电流。

方法二：如图15-2- 3所示，将电流与车流、人流相类比。

2 .类比法之详解类比法：类比就是通过比较两个事物的某些相似或相同之处，用熟悉的事物来认识不熟新课导入水流的形成 电晞的解底图 15-2-2图 15-2-3由浇〔由苗定向运动j2悉的事物。

例如，电流与水流相似，本节中为了研究电流，就把对水流的一些认识转移到电 流上，这种方法就叫类比法。

类比法是进行科学研究的重要方法。

本节中电流可与水流有诸多的类比。

例如，水流是水的流动，电流是电荷的流动；水从 水位高的地方流向水位低的地方，电流从电位高的地方流向电位低的地方；水位高低之差叫 水位差或水压，电位高低之差叫电位差或电压；水压是水定向流动的原因，电压是使自由电 荷发生定向移动的原因，因此电压就相当于水位差或水压。

这样，在认识水流的基础上去认 识电流，就比较容易理解了。

（注：电压在以后才会讲到，这里只是讲解方法。

）木15教材链中孝［考点小说］电流和电路是电学板块的起始篇、 入门篇，了解电路的组成、知道电流方向的规定、能对电路的状态进行判断分析，并且能够熟练连接电路、画出对应的电路图或根据 电路图正确连接实物图等都是中考涉及的高频考点，常以作图题、选择题、填空题等形式呈 现。

电路图和实物图的互化［源起教材P 39］用符号表示电路连接的图，叫做电路图。

人教版九年级物理全一册《15.2电流和电路》同步练习题(有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列关于电源和用电器说法正确的是A．所有电源都由化学能转换为电能B．电源工作时是将其它形式的转化为电能的装置C．电池充电时，化学能转化为电能D．用电器是产生电能的装置2．下列电路连接正确的是（）A．B．C．D．3．下列图的四个电路中，与实物图相对应的是（）A．B．C．D．4．中国力争在2030年前实现“碳达峰”。

为了践行绿色低碳发展，我市推行纯电动汽车（如图）。

汽车蓄电池充电过程中（）A．主要是机械能转化为电能B．主要是电能转化为化学能C．作为电源在使用D．化学能转化为电能和内能5．如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球时，验电器的两片金属箔张开，下面说法正确的是（）A．摩擦过程中橡胶棒失去电子带正电荷B．摩擦过程中创造了新的电荷C．接触过程中金属箔上的电子转移到了橡胶棒D．金属箔张开的原因是同种电荷相互排斥6．如图所示甲、乙两个验电器，甲不带电，乙带正电，用金属杆将甲、乙连接起来时，下列说法正确的是（）A．电流方向是从乙到甲，自由电子运动方向是从乙到甲B．电流方向是从甲到乙，自由电子运动方向是从乙到甲C．甲金属箔会张开，乙金属箔会闭合D．甲金属箔会张开，乙金属箔不会闭合7．取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。

用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。

则A、B连接起来的瞬间（）A．验电器的工作原理是同种电荷相互排斥，异种电荷相互吸引B．正电荷由B转移到AC．金属杆中的瞬时电流方向是由A到BD．验电器A的张角变小是由于金属箔上电荷量减小8．下列关于电学知识的说法，正确的是A．只有正电荷定向移动才能形成电流B．毛皮与橡胶棒摩擦的过程中，橡胶棒带负电，说明毛皮失去了电子C．验电器的工作原理是：异种电荷相互吸引D．在金属导体中，电流的方向就是自由电子定向移动的方向9．在图所示的电路中，闭合开关后两盏灯都可能发光的是（）A．只闭合开关S1B．只闭合开关S2C．只闭合开关S1、S2D．开关S1、S2、S3都闭合10．在如图所示的几种电路中，小灯泡能发光的是（）A．①①B．①①C．①①D．①①二、填空题11．如图是门磁防盗报警器，睡觉前装好电路，当盗贼开门时报警器发出警报．如图的报警器，左侧门框上固定一个磁铁，右侧报警装置对应处有一个干簧管．门关紧时，磁铁吸引干簧管，这时报警器内部的电路处于（填通路、断路）状态．12．如图是发光二极管的示意图。

一、电流1、电荷的定向移动形成电流2、电流的方向：正电荷定向移动的方向规定为电流的方向。

正、负电荷的定向移动都可以形成电流，根据电流方向的规定，负电荷定向移动的方向与电流的方向相反。

二、电路的构成1、电路的概念：电路就是把电源、用电器、开关用导线连接起来组成的电流可以流过的路径。

一个完整的电路包括电源、用电器、开关和导线四种电路元件，缺一不可。

2、当电池、导线、小灯泡组成的回路闭合时，在电源外部，电流的方向是沿着“电源正极→用电器→电源负极”的方向流动的。

3、电路中产生电流的条件有两个：一是要有电源，二是电路闭合。

两个条件缺一不可。

三、电路图1、用符号表示电路连接的图，叫做电路图。

2、画电路图时，应注意以下五点。

①电路元件的符号要用统一规定的符号，不能自造符号。

②要注意所画符号和实物的对应性，如符号中的开关的状态应注意与实物一致。

③合理安排电路元件符号，使之均匀分布在电路中，元件符号不能画在电路的拐角处。

④电路图最好呈长方形，导线要横平竖直，力求把电路图画的整洁美观，大小比例适中。

⑤画电路图时，一般从电源的正极开始，沿电流的方向依次画出元件符号，并用导线连接起来。

注意不能遗漏元件，元件次序不能颠倒。

3、对电路图应做到“三会”①根据实物图会画电路图。

②根据电路图会连接实物图。

③根据文字描述电路的连接和控制情况会画电路图或连接实物图。

在实物电路的连接中，则要注意：①导线一定要连接到元件的接线柱上；②导线不能有交叉。

四、通路、断路、短路1、电路有三种状态：通路、断路和短路，其特点如下表所示。

2、用电器被短接用电器被短接时，用电器中无电流通过，用电器不工作。

易错点：对电路状态的分析电路有三种状态：通路、短路和断路，短路又包括电源短路和用电器被短接。

通路时用电器可以工作，而断路时该电路中的用电器不能工作；电源短路时，所有的用电器都不能工作，电源还可能被烧坏；用电器被短接时，该用电器不能工作，但用电器不会损坏。

15.2电流和电路同步练习一、选择题1. 两个相同的验电器A和B，A 带正电，B不带电，同一根带绝缘柄的铜棒把两个验电器的金属连接起来的瞬间（）A．有质子从 B 向移动AB．有电子从A向 B 移动C．电流方向从 B 向AD．电流方向从 A 到B）B 、电流是由电荷的无规则运动形成的D 、电源外部，电流总是从电源的正极流向负极3. 如图所示是四位同学在学完电路连接相关知识后所画的电路图。

你应该能判断出：在开关两只小灯泡能同时发光的正确电路是（）6. 下列关于电流和电路的说法正确的是（A．只有正电荷的定向移动才能形成电流2. 关于电流和电源，下列说法正确的是（A、只要电路中有电源，就一定产生电流C、电流的方向总是从电源的正极流向负S闭合时，4. 如图，电路接法正确的是（）5. 下列各电路图，与实物图一致的电路图是（）B．绝缘体之所以不容易导电是因为其内部几乎没有电荷C．只要电路中有电源，就一定有持续电流D．在通路中，导线的自由电子定向移动方向是从电源负极到电源正极7. 一本用电常识书中列出了白炽灯的常见故障与检修方法，如表所述，造成此“灯泡不亮“故障的共同原因是电路中出现了（）二、填空题8. 验电器是用来检验物体的仪器，它是利用的原理制成的。

9. 插头出现如图所示的甲、乙两种情况时，一旦把它们插入插座内，则会造成电路短路；会造成电路断路（选填“甲”或“乙”）。

10. 处处连通的电路叫，断开的电路叫，电流从电源的正极出来，不经过用电器，直接回到电源的负极的电路叫。

11. 如图所示，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触a、b两点，两灯仍都不亮；接触b、c 两点时，两灯也不亮；接触c、d 两点时，两灯都亮．则该电路的故障是12. 如图是一种声光报警器的电路图，当开关时，灯亮、铃不响；当开关时，灯亮同时铃响。

13.电荷的移动形成电流。

规定定向移动的方向跟电流方向三、综合应用题（1）请根据图中手电筒的结构示意图，将电路图补画完整．（2）写出手电筒不发光的三种可能原因。

人教版九年级物理全一册《15.2电流和电路》同步练习题（带参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于电荷的说法中正确的是（）A．摩擦起电的实质是创造了电荷B．金属导体中自由电子移动的方向就是电流的方向C．带正电的玻璃棒能吸引纸屑是由于异种电荷相互吸引D．绝缘体不容易导电是因为自由电荷很少2．如图是小明研究电路电流关系的实物电路，下面四个电路图与小明的实验电路相符的是（）A．B．B．C．D．3．如图所示，图中箭头表示接好电路闭合开关后电流的方向，甲、乙、丙、丁四处分别接有电源、电灯、电铃和开关中的一种，且开关控制整个电路。

则根据电流的方向可知（）A．甲处可能接电铃B．乙处可能接开关C．丙处一定接开关D．丁处一定接电源4．关于导体和绝缘体，下列说法正确的是（）A．丝绸、大地、水银是绝缘体B．铅笔芯、橡胶、铁棒是导体C．塑料、陶瓷、干木材是绝缘体D．铜、人体、玻璃是导体5．以下常见的电路器件，属于用电器的是（）A．发电机B．电熨斗C．铜导线D．拉线开关6．某同学在进行实验时，按照如图连接好电路。

当S1、S2均闭合时，却发现仅有L2发光。

产生这一故障的原因是（）A．电源两极跟电路接触不好B．连接S2的导线头松脱C．连接L1的导线头松脱D．连接L2的导线头松脱7．如图所示的四个电路，开关闭合后，电源被短路的是（）A．B．C．D．8．雷雨时，避雷针的尖端能不断的释放电子，关于避雷针中的自由电子移动方向，下列说法正确的是（）A．从地面流向尖端B．从尖端流向地面C．没有电流D．由地面和空气带电多少决定9．两个相同的验电器A和B，使A带正电，B不带电，用一根带有绝缘柄的金属棒把A、B连接起来，如图所示，连接瞬间（）A．正电荷从A向B移动B．电流方向从B到AC．电子从A向B移动D．电子从B向A移动10．如图所示电路中，闭合开关后发现L1和L2均不发光，电流表无示数。

人教版九年级物理全一册《15.2电流和电路》同步练习题（有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．图为酒店房间的取电装置，房卡插入后，整个房间才“通电”，房卡相当于电路的（）A．电源B．总开关C．用电器D．电表2．如图所示，取两个相同的不带电的验电器A和B，用丝绸摩擦过的玻璃棒与验电器A的金属球接触后，再用带有绝缘手柄的金属棒把A和B连接起来。

下列说法不正确的是()A．用丝绸摩擦过的玻璃棒带正电B．验电器金属籍片张开，说明金属箔片带了同种电荷C．用金属棒把A和B连接起来后，验电器B带负电D．用金属棒把A和B连接起来后，瞬间电流方向是从金属棒的左端到右端3．在国际单位制中，时间的基本单位是（）A．m B．s C．A D．kg4．关于电流下列说法中，正确的是A．电荷的移动形成电流，通过导体的电荷越多，电流越大B．只有正电荷的定向移动才能形成电流C．电流方向就是电荷定向移动的方向D．用丝绸摩擦过的玻璃棒接触不带电的验电器的金属球，产生的瞬间电流的方向是从玻璃棒到金属球5．取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。

用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。

则A、B连接起来的瞬间（）A．验电器B的金属箔能够张开是因为带上了异种电荷B．正电荷由B转移到AC．金属杆中的电流方向是由B到AD．金属杆中的电流方向是由A到B6．石烯是目前世上最薄、最坚硬的纳米材料，它具有着高熔点、良好导电性和导热性等特点，而且它几乎是完全透明的。

如果和其他材料混合，石墨烯还可用于制造更耐热、更结实的电导体，从而使新材料更薄、更轻、更富有弹性。

石墨烯材料不适合做下列哪种物体（）A．保温杯B．输电线C．防弹衣D．触摸屏7．电路中形成电流的条件是A．电路中有电源B．电路中有电源和用电器C．电路中有电源并形成通路D．导体中有自由电子8．下列说法中，正确的是（）A．电荷的移动形成电流B．将两只相同的气球在头发上摩擦后，两气球会带同种电荷相互排斥C．用丝绸摩擦过的玻璃棒带负电D．毛皮和橡胶棒摩擦的过程中创造了电子9．下列说法不正确的是（）A．电荷的定向移动就形成了电流B．绝对不导电的物体是绝缘体C．当直流电源对用电器供电时，电流的方向是从电源的正极经用电器流向电源的负极D．摩擦起电的实质是电子的转移10．在下列器件中，全部为用电器的是（）A．电铃、电池组、白炽灯B．日光灯、电风扇、电视机C．洗衣机、收录机、开关D．电源插座、电线、空调器二、填空题11．（1）如图1甲所示，图甲中木块的长度为cm，天平平衡时，放在天平右盘中的砝码和游码的位置如图1乙所示g；图1丙中的体温计示数是℃。

人教版九年级物理全一册《15.2电流和电路》同步测试-带答案一、单选题1．关于电流，下列说法正确的是（）A．电流是自由电子的定向移动形成的B．导体容易导电是因为其内部有大量的自由电子C．电流方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反D．导体中有电流，可以没有电源2．验电器A、B原本均不带电，如图所示，先用丝绸摩擦过的玻璃棒接触验电器A，A的金属箔张开；再用金属棒同时接触验电器A、B的金属球，发现A的金属箔张角变小，B的金属箔张开，下列说法中错误的是（）A．连接的瞬间，金属棒中电子的定向移动方向是由A到BB．连接的瞬间，金属棒中瞬间电流的方向是由A到BC．丝绸摩擦玻璃棒的过程中，电子由玻璃棒转移到丝绸D．验电器的原理是同种电荷相互排斥3．关于电路中有持续电流的条件，下列说法正确的是（）A．电路中有电流就有持续电流B．电路中有电压就有持续电流C．电路中有足够的电子，电路中就有持续电流D．闭合电路中必须有电源，电路中才有持续电流4．小明学习了静电有关的知识后，发明了“礼花器”。

如图所示将一个圆盘放在一个塑料瓶上，在盘中放入彩色的碎纸屑。

当一个高压静电棒去接触圆盘边缘时，彩色的纸屑像礼花一样向上散开。

以下分析不正确的是（）A．圆盘一定是导体B．纸屑向上散开，是因为纸屑和圆盘带有同种电荷相互排斥C．若静电棒带正电，当它接触圆盘时负电荷发生移动，电流方向从静电棒到圆盘D．塑料瓶是绝缘体，因为里面几乎没有电荷5．如图是一个实物图，请选出对应的电路图（）A．B．C．D．6．关于电流和电源，下列说法中正确的是（）A．电路中只要有电源，就一定产生电流B．金属导体中自由电子的移动一定能形成电流C．电流的方向总是从电源正极流向负极D．在电源外部电流总是从电源正极流向负极7．在电学实验中，必须做到的是（）①在接线的过程中，开关是断开的；②接线时应从电源正极开始，开关靠近电源正极的一端；③闭合开关前，滑动变阻器滑片应放在阻值最大处；④若把电流表、电压表连在电路中，应选用最大的量程；⑤不准用导线将电源的两极直接连接起来．A．①②③④⑤B．①③④⑤C．①②④⑤D．①③⑤8．如图所示，两个相同的验电器A和B，其中A带正电，B不带电。
