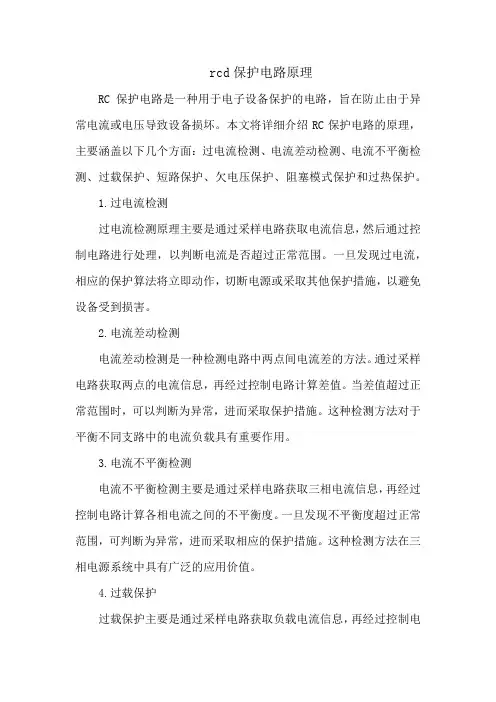

rcd保护电路原理RC保护电路是一种用于电子设备保护的电路，旨在防止由于异常电流或电压导致设备损坏。
本文将详细介绍RC保护电路的原理，主要涵盖以下几个方面：过电流检测、电流差动检测、电流不平衡检测、过载保护、短路保护、欠电压保护、阻塞模式保护和过热保护。
1.过电流检测过电流检测原理主要是通过采样电路获取电流信息，然后通过控制电路进行处理，以判断电流是否超过正常范围。
一旦发现过电流，相应的保护算法将立即动作，切断电源或采取其他保护措施，以避免设备受到损害。
2.电流差动检测电流差动检测是一种检测电路中两点间电流差的方法。
通过采样电路获取两点的电流信息，再经过控制电路计算差值。
当差值超过正常范围时，可以判断为异常，进而采取保护措施。
这种检测方法对于平衡不同支路中的电流负载具有重要作用。
3.电流不平衡检测电流不平衡检测主要是通过采样电路获取三相电流信息，再经过控制电路计算各相电流之间的不平衡度。
一旦发现不平衡度超过正常范围，可判断为异常，进而采取相应的保护措施。
这种检测方法在三相电源系统中具有广泛的应用价值。
4.过载保护过载保护主要是通过采样电路获取负载电流信息，再经过控制电路进行处理，以判断负载是否超过正常范围。
一旦发现过载，相应的保护算法将立即动作，切断电源或采取其他保护措施，以避免设备受到损害。
5.短路保护短路保护的原理是通过采样电路获取电源或负载中的异常电流信息，再经过控制电路进行处理，以判断是否发生短路。
一旦发现短路，相应的保护算法将立即动作，切断电源或采取其他保护措施，以避免设备受到损害。
6.欠电压保护欠电压保护的原理是通过采样电路获取电源电压信息，再经过控制电路进行处理，以判断电压是否低于正常范围。
一旦发现欠电压，相应的保护算法将立即动作，切断电源或采取其他保护措施，以避免设备受到损害。
7.阻塞模式保护阻塞模式保护是一种检测电路中过压或欠压的方法。
通过采样电路获取电源电压信息，再经过控制电路进行处理，以判断电压是否处于阻塞模式范围内。

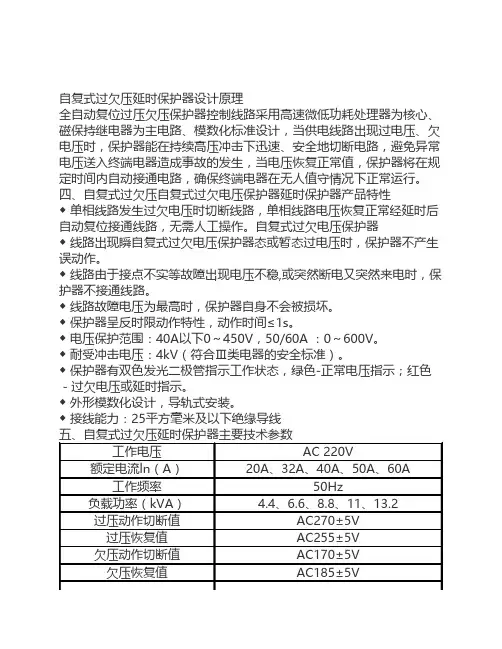

自复式过欠压延时保护器设计原理
全自动复位过压欠压保护器控制线路采用高速微低功耗处理器为核心、磁保持继电器为主电路、模数化标准设计，当供电线路出现过电压、欠电压时，保护器能在持续高压冲击下迅速、安全地切断电路，避免异常电压送入终端电器造成事故的发生，当电压恢复正常值，保护器将在规定时间内自动接通电路，确保终端电器在无人值守情况下正常运行。
四、自复式过欠压自复式过欠电压保护器延时保护器产品特性
◆ 单相线路发生过欠电压时切断线路，单相线路电压恢复正常经延时后自动复位接通线路，无需人工操作。
自复式过欠电压保护器
◆ 线路出现瞬自复式过欠电压保护器态或暂态过电压时，保护器不产生误动作。
◆ 线路由于接点不实等故障出现电压不稳,或突然断电又突然来电时，保护器不接通线路。
◆ 线路故障电压为最高时，保护器自身不会被损坏。
◆ 保护器呈反时限动作特性，动作时间≤1s。
◆ 电压保护范围：40A以下0～450V，50/60A ：0～600V。
◆ 耐受冲击电压：4kV（符合Ⅲ类电器的安全标准）。
◆ 保护器有双色发光二极管指示工作状态，绿色-正常电压指示；红色－过欠电压或延时指示。
◆ 外形模数化设计，导轨式安装。
◆ 接线能力：25平方毫米及以下绝缘导线。
24V开关电源常用的几种保护电路1.防浪涌软启动电路24V开关电源的输入电路大都采用电容滤波型整流电路，在进线电源合闸瞬间，由于电容器上的初始电压为零，电容器充电瞬间会形成很大的浪涌电流，特别是大功率开关电源，采用容量较大的滤波电容器，使浪涌电流达100A以上。
在电源接通瞬间如此大的浪涌电流，重者往往会导致输入熔断器烧断或合闸开关的触点烧坏，整流桥过流损坏；轻者也会使空气开关合不上闸。
上述现象均会造成开关电源无法正常工作，为此几乎所有的开关电源都设置了防止流涌电流的软启动电路，以保证电源正常而可靠运行。
2.过压、欠压及过热保护电路进线电源过压及欠压对开关电源造成的危害，主要表现在器件因承受的电压及电流应力超出正常使用的范围而损坏，同时因电气性能指标被破坏而不能满足要求。
因此对输入电源的上限和下限要有所限制，为此采用过压、欠压保护以提高电源的可靠性和安全性。
温度是影响电源设备可靠性的最重要因素。
根据有关资料分析表明，电子元器件温度每升高2℃，可靠性下降10％，温升50℃时的工作寿命只有温升25℃时的1/6，为了避免功率器件过热造成损坏，在开关电源中亦需要设置过热保护电路。
3.缺相保护电路由于电网自身原因或电源输入接线不可靠，24V开关电源有时会出现缺相运行的情况，且掉相运行不易被及时发现。
当电源处于缺相运行时，整流桥某一臂无电流，而其它臂会严重过流造成损坏，同时使逆变器工作出现异常，因此必须对缺相进行保护。
检测电网缺相通常采用电流互感器或电子缺相检测电路。
由于电流互感器检测成本高、体积大，故开关电源中一般采用电子缺相保护电路。
图5是一个简单的电子缺相保护电路。
三相平衡时，R1～R3结点H电位很低，光耦合输出近似为零电平。
当缺相时，H点电位抬高，光耦输出高电平，经比较器进行比较，输出低电平，封锁驱动信号。
比较器的基准可调，以便调节缺相动作阈值。
该缺相保护适用于三相四线制，而不适用于三相三线制。
电路稍加变动，亦可用高电平封锁PWM信号。

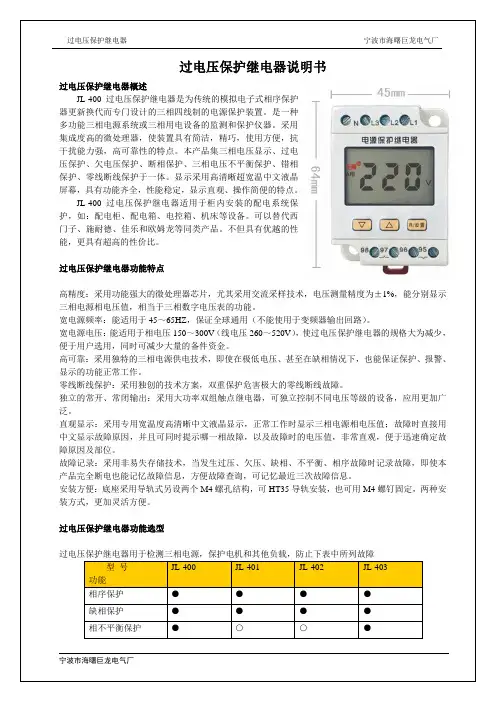

高精度：采用功能强大的微处理器芯片，尤其采用交流采样技术，电压测量精度为±1%，能分别显示
，保证全球通用（不能使用于变频器输出回路）。
使过电压保护继电器的规格大为减少，高可靠：采用独特的三相电源供电技术，即使在极低电压、甚至在缺相情况下，也能保证保护、报警、
相序保护器原理图
相序监测：当过电压保护继电器通电时，如果相序正确并且所有三相带电，继电器吸合。
过欠压保护器原理
缺相保护器原理图
缺相检测：当缺相故障时，继电器断电。
正常工作（无故障）时继电器吸合。
当缺相时立即断电。
电压不平衡保护器原理图
A、B、C：“不平衡”字符闪烁D：“不平衡”字符长亮。

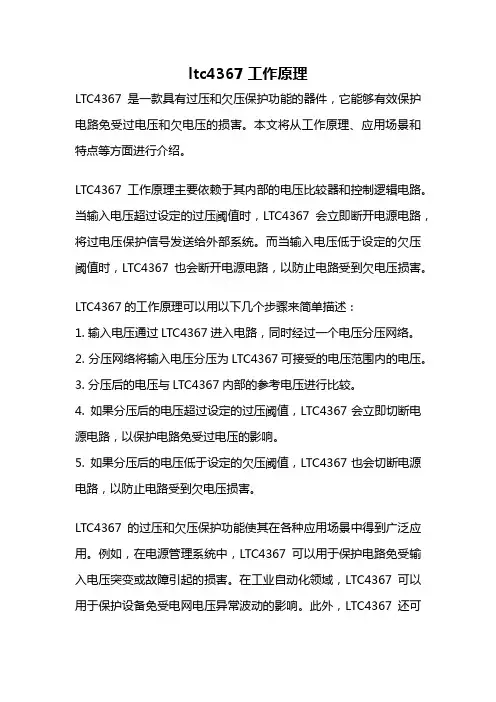

ltc4367工作原理LTC4367是一款具有过压和欠压保护功能的器件，它能够有效保护电路免受过电压和欠电压的损害。
本文将从工作原理、应用场景和特点等方面进行介绍。
LTC4367工作原理主要依赖于其内部的电压比较器和控制逻辑电路。
当输入电压超过设定的过压阈值时，LTC4367会立即断开电源电路，将过电压保护信号发送给外部系统。
而当输入电压低于设定的欠压阈值时，LTC4367也会断开电源电路，以防止电路受到欠电压损害。
LTC4367的工作原理可以用以下几个步骤来简单描述：1. 输入电压通过LTC4367进入电路，同时经过一个电压分压网络。
2. 分压网络将输入电压分压为LTC4367可接受的电压范围内的电压。
3. 分压后的电压与LTC4367内部的参考电压进行比较。
4. 如果分压后的电压超过设定的过压阈值，LTC4367会立即切断电源电路，以保护电路免受过电压的影响。
5. 如果分压后的电压低于设定的欠压阈值，LTC4367也会切断电源电路，以防止电路受到欠电压损害。
LTC4367的过压和欠压保护功能使其在各种应用场景中得到广泛应用。
例如，在电源管理系统中，LTC4367可以用于保护电路免受输入电压突变或故障引起的损害。
在工业自动化领域，LTC4367可以用于保护设备免受电网电压异常波动的影响。
此外，LTC4367还可以应用于电池管理系统、电动车充电系统等多种场景。
除了过压和欠压保护功能，LTC4367还具有一些其他特点，增强了其在电路保护方面的应用性能。
例如，LTC4367具有低功耗特性，工作时只消耗非常少的电流。
此外，它还具有快速响应的特点，能够在输入电压异常时迅速切断电源电路，有效保护电路系统。
此外，LTC4367还提供了灵活的配置选项，可以根据具体的应用需求进行调整。
总结起来，LTC4367作为一款具有过压和欠压保护功能的器件，通过内部的电压比较器和控制逻辑电路，能够实时监测输入电压并在超过设定阈值时切断电源电路，保护电路免受过电压和欠电压的损害。

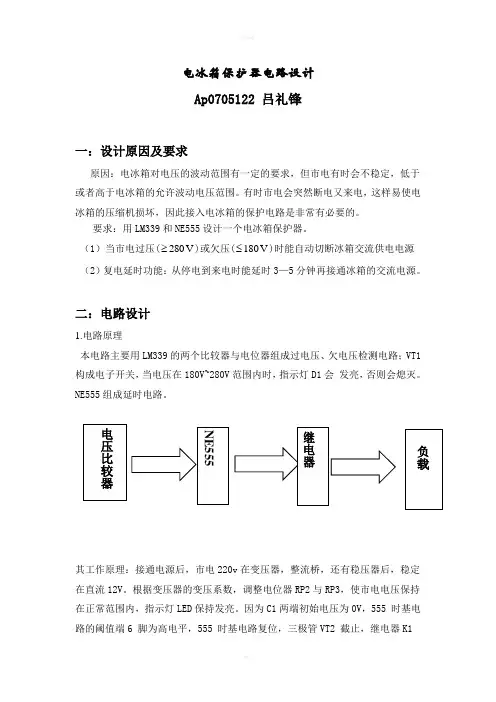

电冰箱保护器电路设计Ap0705122 吕礼锋一：设计原因及要求原因：电冰箱对电压的波动范围有一定的要求，但市电有时会不稳定，低于或者高于电冰箱的允许波动电压范围。
有时市电会突然断电又来电，这样易使电冰箱的压缩机损坏，因此接入电冰箱的保护电路是非常有必要的。
要求：用LM339和NE555设计一个电冰箱保护器。
（1）当市电过压(V802≥)或欠压(V801≤)时能自动切断冰箱交流供电电源（2）复电延时功能：从停电到来电时能延时3—5分钟再接通冰箱的交流电源。
二：电路设计1.电路原理本电路主要用LM339的两个比较器与电位器组成过电压、欠电压检测电路；VT1构成电子开关，当电压在180V~280V范围内时，指示灯D1会发亮，否则会熄灭。
NE555组成延时电路。
其工作原理：接通电源后，市电220v在变压器，整流桥，还有稳压器后，稳定在直流12V。
根据变压器的变压系数，调整电位器RP2与RP3，使市电电压保持在正常范围内，指示灯LED保持发亮。
因为C1两端初始电压为0V，555 时基电路的阈值端6 脚为高电平，555 时基电路复位，三极管VT2 截止，继电器K1的常闭触点保持吸合，电冰箱电源被切断。
然后电源向C1 充电，使2、6 两脚电位不断下降，约经过5min，可使电位降至12V电压的1/3，555 时基电路才置位，3 脚输出高电平，VT2 导通，继电器K1通电吸合，其常闭合触点K-1断开，电冰箱通电工作。
当交流电网意外断电时，C1 储存电荷通过R2、D5 迅速泄放，当电网恢复供电时，电路又要延迟5min 左右才向电冰箱供电，从而确保电冰箱压缩机不受损坏。
当市电电压升高到280V以上，上比较器输出低电平；市电电压下降到180V以下，下比较器输出低电平只要两者之一输出低电平，VT1截止，LED 熄灭。
此时6 脚为高电平，555 时基电路复复位，输出端3 脚为低电平，电冰箱电源被切断，从而使电冰箱在电压过高或过低的情况下自动停止工作，保证了电冰箱能安全工作于规定的电源范围内。

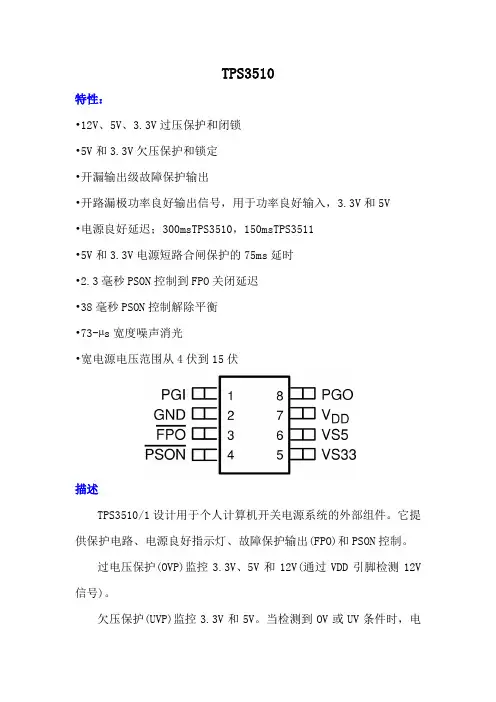

TPS3510特性：•12V、5V、3.3V过压保护和闭锁•5V和3.3V欠压保护和锁定•开漏输出级故障保护输出•开路漏极功率良好输出信号，用于功率良好输入，3.3V和5V•电源良好延迟；300msTPS3510，150msTPS3511•5V和3.3V电源短路合闸保护的75ms延时•2.3毫秒PSON控制到FPO关闭延迟•38毫秒PSON控制解除平衡•73-µs宽度噪声消光•宽电源电压范围从4伏到15伏描述TPS3510/1设计用于个人计算机开关电源系统的外部组件。
它提供保护电路、电源良好指示灯、故障保护输出(FPO)和PSON控制。
过电压保护(OVP)监控3.3V、5V和12V(通过VDD引脚检测12V 信号)。
欠压保护(UVP)监控3.3V和5V。
当检测到OV或UV条件时，电源良好输出(PGO)设置为低，FPO锁定在高电平。
PSON从低到高重置保护闩锁。
当PSON设置为低电平和去抖动后75毫秒，UVP功能被启用。
此外，在关断时有2.3毫秒的延迟(以及另外38毫秒的去抖动)。
开机时没有延迟。
电源良好特性监测PGI、3.3V和5V，并在输出准备就绪时发出电源良好信号。
TPS3510/1的特点是在-40°C到85°C的温度下工作。
典型应用×=不确定FPO=L表示：故障、未闭锁FPO=H表示：故障、被锁定PGO=L表示：故障PGO=H表示：无故障功能框图时序图引脚说明：名称引脚I/O 说明FPO 3 O 反向故障保护输出，开漏输出级GND 2 接地PGI 1 I 电源良好输入PGO 8 O 功率良好输出，开路漏极输出级PSON 4 I 开/关控制VDD 7 I 电源电压/12V过压保护输入引脚VS33 5 I 3.3V过/欠压保护VS5 6 I 5V过/欠压保护详细说明电源良好和电源良好延迟PC电源通常由计算机提供电源良好的信号。
PGO是一个功率良好的信号，PC电源应将其定义为高电平，以指示5V和3.3V输出高于欠电压阈值。
过电压和欠电压的定义过电压和欠电压是电力系统中常见的故障现象，它们对电器设备和电网的安全运行都会产生不利影响。
本文将从定义、原因、影响和防范措施几个方面介绍过电压和欠电压的相关知识。
一、过电压的定义过电压是指电力系统中出现的电压超过额定值的现象。
电力系统中的过电压分为内部过电压和外部过电压两种情况。
内部过电压是由于电源或负载的突然断开或接入造成的，如电动机的突然停机或开机；外部过电压则是由于雷电、电网突然短路或开路等原因引起的。
二、过电压的原因过电压的产生原因多种多样，主要包括以下几个方面：1. 外部原因：雷电是引起过电压最常见的外部原因之一，雷电击中电力线路或设备会产生瞬态过电压。
此外，电网的短路或开路也会导致过电压的产生。
2. 内部原因：内部原因包括电动机突然停机或开机、电力电子设备故障、电网突然负荷变化等。
三、过电压的影响过电压会对电器设备和电网的安全运行产生严重影响，具体表现如下：1. 对设备的损害：过电压会使电器设备的绝缘层受到破坏，导致设备的故障和损坏，甚至引发火灾等事故。
2. 对电网的影响：过电压会使电网的电压失控，导致电网的不稳定运行，甚至造成电力系统的崩溃。
3. 对生活用电的影响：过电压会对家庭和工业用电带来不便，如使电灯熄灭、电器损坏等。
四、过电压的防范措施为了避免过电压对电力系统和电器设备的危害，需要采取一系列的防范措施：1. 配置过电压保护装置：针对不同的电器设备和电力系统，选择合适的过电压保护装置进行配置，如过电压保护器、过电压限流器等。
这些装置能及时检测到过电压并采取相应的保护措施。
2. 加强绝缘措施：对于容易受到过电压影响的设备，要加强其绝缘措施，提高设备的绝缘强度，减少过电压对设备的损害。
3. 控制电网负荷：合理控制电网负荷，避免电网突然负荷变化引起的过电压。
4. 接地保护：加强电力设备的接地保护，减少过电压对设备的影响。
5. 防雷措施：在电力设备和建筑物上加装避雷装置，减少雷电对电力系统的影响。
自复式过欠压保护器三相四线原理
自复式过欠压保护器是一种用于保护电气设备的装置，用于监测和控制电网中的电压的变化。
它可以检测到电网的过电压（高于额定电压）和欠电压（低于额定电压）情况，并通过相应的动作来保护设备免受电压波动的损害。
自复式过欠压保护器的原理主要包括以下几个方面：
1. 测量电压：通过连接到电网的电压传感器，实时测量电网的电压值。
传感器一般采用电位器或电容器进行测量。
2. 比较电压：将测量到的电压值与设定的额定电压进行比较。
如果测量到的电压值高于额定电压的上限，或低于额定电压的下限，则会触发相应的保护机制。
3. 动作保护：一旦检测到过电压或欠电压情况，保护器会通过触发相应的开关来切断电路，保护设备不受损害。
过电压保护一般会切断电路，以防止电压过高对设备造成损坏；欠电压保护一般会触发报警、切断有源负载或启动备用电源等措施，以防止电压过低导致设备无法正常运行。
4. 复位功能：一旦过欠压保护器触发保护机制并切断电路，当电压恢复到正常范围内时，保护器可以进行自动复位，使电路恢复正常供电状态。
总体来说，自复式过欠压保护器通过测量电压、比较电压、触发保护机制和自动复位等步骤来实现对电气设备的过电压和欠
电压的保护。
这种保护器广泛应用于电力系统、静止式UPS、发电机组等领域，起到保护电气设备的作用。

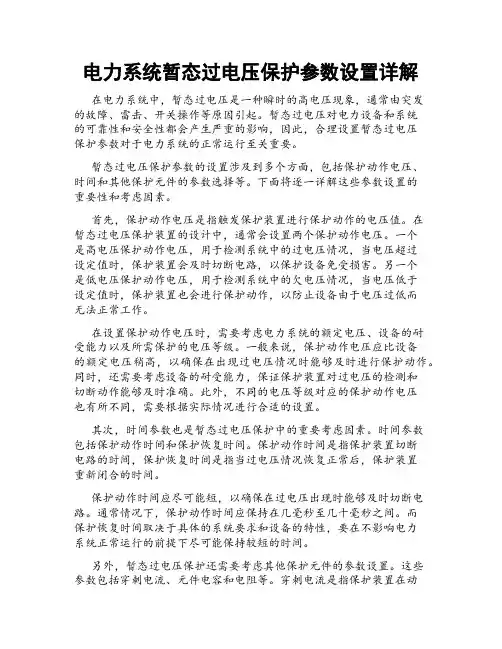

电力系统暂态过电压保护参数设置详解在电力系统中，暂态过电压是一种瞬时的高电压现象，通常由突发的故障、雷击、开关操作等原因引起。
