3.2 正截面承载力计算钢筋混凝土受弯构件通常承受弯矩和剪力共同作用，其破坏有两种可能：一种是由弯矩引起的，破坏截面与构件的纵轴线垂直，称为沿正截面破坏；另一种是由弯矩和剪力共同作用引起的，破坏截面是倾斜的，称为沿斜截面破坏。
所以，设计受弯构件时，需进行正截面承载力和斜截面承载力计算。
一、单筋矩形截面1.单筋截面受弯构件沿正截面的破坏特征钢筋混凝土受弯构件正截面的破坏形式与钢筋和混凝土的强度以及纵向受拉钢筋配筋率ρ有关。
ρ用纵向受拉钢筋的截面面积与正截面的有效面积的比值来表示，即ρ＝As/(bh0)，其中A s为受拉钢筋截面面积；b为梁的截面宽度；h0为梁的截面有效高度。
根据梁纵向钢筋配筋率的不同，钢筋混凝土梁可分为适筋梁、超筋梁和少筋梁三种类型，不同类型梁的具有不同破坏特征。
①适筋梁配置适量纵向受力钢筋的梁称为适筋梁。
适筋梁从开始加载到完全破坏，其应力变化经历了三个阶段，如图3.2.1。
第I阶段（弹性工作阶段）：荷载很小时，混凝土的压应力及拉应力都很小，应力和应变几乎成直线关系，如图3.2.1a。
当弯矩增大时，受拉区混凝土表现出明显的塑性特征，应力和应变不再呈直线关系，应力分布呈曲线。
当受拉边缘纤维的应变达到混凝土的极限拉应变εtu时，截面处于将裂未裂的极限状态，即第Ⅰ阶段末，用Ⅰa表示，此时截面所能承担的弯矩称抗裂弯矩M cr，如图3.2.1b。
Ⅰa阶段的应力状态是抗裂验算的依据。
第Ⅱ阶段（带裂缝工作阶段）：当弯矩继续增加时，受拉区混凝土的拉应变超过其极限拉应变εtu，受拉区出现裂缝，截面即进入第Ⅱ阶段。
裂缝出现后，在裂缝截面处，受拉区混凝土大部分退出工作，拉力几乎全部由受拉钢筋承担。
随着弯矩的不断增加，裂缝逐渐向上扩展，中和轴逐渐上移，受压区混凝土呈现出一定的塑性特征，应力图形呈曲线形，如图3.2.1c。
第Ⅱ阶段的应力状态是裂缝宽度和变形验算的依据。
当弯矩继续增加，钢筋应力达到屈服强度f y，这时截面所能承担的弯矩称为屈服弯矩M y。
矩形截面偏心受压构件正截面的承载力计算一、矩形截面大偏心受压构件正截面的受压承载力计算公式 （一）大偏心受压构件正截面受压承载力计算（1）计算公式由力的平衡条件及各力对受拉钢筋合力点取矩的力矩平衡条件，可以得到下面两个基本计算公式：s y s y c A f A f bx f N -+=''1α （7-23）()'0''012a h A f x h bx f Ne s y c -+⎪⎭⎫ ⎝⎛-=α （7-24）式中： N —轴向力设计值；α1 —混凝土强度调整系数；e —轴向力作用点至受拉钢筋A S 合力点之间的距离；a he e i -+=2η （7-25） a i e e e +=0 （7-26）η—考虑二阶弯矩影响的轴向力偏心距增大系数，按式（7-22）计算；e i —初始偏心距；e 0 —轴向力对截面重心的偏心距，e 0 =M/N ；e a —附加偏心距，其值取偏心方向截面尺寸的1/30和20㎜中的较大者； x —受压区计算高度。
（2）适用条件1) 为了保证构件破坏时受拉区钢筋应力先达到屈服强度，要求b x x ≤ (7-27)式中 x b — 界限破坏时，受压区计算高度，o b b h x ξ= ，ξb 的计算见与受弯构件相同。
2) 为了保证构件破坏时，受压钢筋应力能达到屈服强度，和双筋受弯构件相同，要求满足：'2a x ≥ (7-28) 式中 a ′ — 纵向受压钢筋合力点至受压区边缘的距离。
（二）小偏心受压构件正截面受压承载力计算（1）计算公式根据力的平衡条件及力矩平衡条件可得s s s y c A A f bx f N σα-+=''1 （7-29）⎪⎭⎫ ⎝⎛'-+⎪⎭⎫ ⎝⎛-=s s y c a h A f x h bx f Ne 0''012α （7-30） ()'0''1'2s s s s c a h A a x bx f Ne -+⎪⎭⎫⎝⎛-=σα （7-31）式中 x — 受压区计算高度，当x ＞h ，在计算时，取x ＝h ；σs — 钢筋As 的应力值，可根据截面应变保持平面的假定计算，亦可近似取：y b s f 11βξβξσ--=(7-32)要求满足：y s y f f ≤≤σ'x b — 界限破坏时受压区计算高度，0h x b b ξ=；b ξξ、 — 分别为相对受压区计算高度 x/h 0和相对界限受压区计算高度x b /h 0 ；'e e 、′— 分别为轴向力作用点至受拉钢筋A s 合力点和受压钢筋A s ′合力点之间的距离 a he e i -+=2η (7-33) ''2a e he i --=η (7-34) （2）对于小偏心受压构件当bh f N c >时，除按上述式（7-30）和式（7-31）或式（7-32）计算外，还应满足下列条件：()()s s y c a a h A f h h bh f e e a h N -+⎪⎭⎫⎝⎛-≤⎥⎦⎤⎢⎣⎡---'0''00'22 (7-35 )式中 '0h — 钢筋's A 合力点至离纵向较远一侧边缘的距离，即s a h h -='0。
偏心受压构件正截面受压破坏形态偏心受压短柱的破坏形态试验表明，钢筋混凝土偏心受压短柱的破坏形态有受拉破坏和受压破坏两种情况。
1．受拉破坏形态受拉破坏又称大偏心受压破坏，它发生于轴向力N的相对偏心距较大，且受拉钢筋配置得不太多时。
受拉破坏形态的特点是受拉钢筋先达到屈服强度，导致压区混凝土压碎，是与适筋梁破坏形态相似的延性破坏类型。
构件破坏时，其正截面上的应力状态如上图(a)所示；构件破坏时的立面展开图见下图(b)。
2．受压破坏形态受压破坏形态又称小偏心受压破坏，截面破坏是从受压区开始的，发生于以下两种情况。
（1）当轴向力N的相对偏心距较小时，构件截面全部受压或大部分受压，如图(a)或下图(b)所示的情况。
(2)当轴向力的相对偏心距虽然较大，但却配置了特别多的受拉钢筋，致使受拉钢筋始终不屈服。
破坏时，受压区边缘混凝土达到极限压应变值，受压钢筋应力达到抗压屈服强度，而远侧钢筋受拉而不屈服，其截面上的应力状态如下图(a)所示。
破坏无明显预兆，压碎区段较长，混凝土强度越高，破坏越带突然性，见下图(c)。
总之，受压破坏形态或称小偏心受压破坏形态的特点是混凝土先被压碎，远侧钢筋可能受拉也可能受压，但都不屈服，属于脆性破坏类型。
在“受拉破坏形态”与“受压破坏形态”之间存在着一种界限破坏形态，称为“界限破坏”。
它不仅有横向主裂缝，而且比较明显.。
其主要特征是：在受拉钢筋应力达到屈服强度的同时、受压区混凝土被压碎。
界限破坏形态也属子受拉破坏形态。
长柱的正截面受压破坏试验表明，钢筋混凝土柱在承受偏心受压荷载后，会产生纵向弯曲。
但长细比小的柱，即所谓“短柱”，由于纵向弯曲小，在设计时一般可忽略不计。
对于长细比较大的柱则不同，它会产生比较大的纵向弯曲，设计时必须予以考虑。
下图是一根长柱的荷载一侧向变形（N －f）实验曲线。
偏心受压长柱在纵向弯曲影响下‘可能发生两种形式的破坏。
长细比很大时，构件的破坏不是由于材料引起的，而是由于构件纵向弯曲失去平衡引起的，称为“失稳破坏”。
矩形截面偏心受压构件正截面承载力的计算一、基本公式1． 计算图式2． 基本公式由0=∑x N 得：)](11[g g g gsa cb u j A A R bx R N N σγγγ-''+=≤ 由0=∑gA M 得：)](1)2(1[00g g g sa cb u j a h A R x h bx R M e N '-''+-=≤γγγ由0=∑'gA M 得：)](1)2(1[0g g g sg a c b u j a h A a x bx R M e N '-+'--=≤'σγγγ 混凝土受压区高度由下式确定：e A R e A xh e bx R g gg g a '''-=+-σ)2(0（对偏心作用力点取矩） e e '、－分别为偏心压力j N 作用点至钢筋g A 合力作用点和钢筋g A '合力作用点的距离，按下式计算：η=e g a h e -+20；η='e g a h e '+-203．公式的注意事项（1）钢筋g A 的应力g σ取值当jg h x ξξ≤=0时，构件属于大偏心受压构件，这时取g g R =σ（受拉钢筋屈服）；当jg h x ξξ>=0时，构件属于小偏心受压构件，这时g σ按下式计算，但不大于g R 值：)19.0(003.0-=ξσg g E ，式中g E 为受拉钢筋的弹性模量。
（2）为保证构件破坏时，大偏心受压构件截面上的受压钢筋能达到抗压设计强度gR '，必须满足g a x '≥2，否则受压钢筋的应力可能达不到g R '。
与双筋截面受弯构件类似，这时可近似取g a x '=2，由截面受力平衡条件（0=∑'g A M ）可得：)(0gg g s bu j a h A R M e N '-=≤'γγ 上式计算的正截面承载力u M 比不考虑受压钢筋gA '更小时，计算中不考虑受压钢筋g A '的影响。

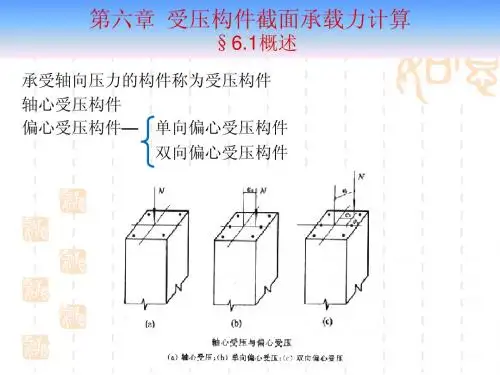

4.2轴心受压构件承载力计算一、偏心受压构件破坏特征偏心受压构件在承受轴向力N和弯矩M的共同作用时，等效于承受一个偏心距为的偏心力N的作用，当弯矩M相对较小时，气就很小，构件接近于轴心受压，相反当N相对较小时，气就很大，构件接近于受弯，因此，随着气的改变，偏心受压构件的受力性能和破坏形态介于轴心受压和受弯之间。
按照轴向力的偏心距和配筋情况的不同，偏心受压构件的破坏可分为受拉破坏和受压破坏两种情况。
1.受拉破坏当轴向压力偏心距分较大，且受拉钢筋配置不太多时，构件发生受拉破坏。
在这种情况下，构件受轴向压力N后，离N较远一侧的截面受拉，另一侧截面受压。
当N增加到一定程度，首先在受拉区出现横向裂缝，随着荷载的增加，裂缝不断发展和加宽，裂缝截面处的拉力全部由钢筋承担。
荷载继续加大，受拉钢筋首先达到屈服，并形成一条明显的主裂缝，随后主裂缝明显加宽并向受压一侧延伸，受压区高度迅速减小。
最后，受压区边缘出现纵向裂缝，受压区混凝土被压碎而导致构件破坏（图4.3.1）。
此时，受压钢筋一般也能屈服。
由于受拉破坏通常在轴向压力偏心距分较大发生，故习惯上也称为大偏心受压破坏。
受拉破坏有明显预兆，属于延性破坏。
2.受压破坏当构件的轴向压力的偏心距分较小，或偏心距分虽然较大但配置的受拉钢筋过多时，就发生这种类型的破坏。
加荷后整个截面全部受压或大部份受压，靠近轴向压力M 一侧的混凝土压应力较高，远离轴向压力一侧压应力较小甚至受拉。
随着荷载逐渐增加，靠近轴一侧混凝土出现纵向裂缝，进而混凝土达到极限应变先被压碎,受压钢筋的应力也达到远离一侧的钢筋可能受压，也可能受拉，但因本身截面应力太小，或因配筋过多，都达不到屈服强度（图4.3.2）。
由于受压破坏通常在轴向压力偏心距％较小时发生，故习惯上也称为小偏心受压破坏。
受压破坏无明显预兆，属脆性破坏。
3.受拉破坏与受压破坏的界限综上可知，受拉破坏和受压破坏都属于“材料破坏”。
其相同之处是，截面的最终破坏都是受压区边缘混凝土达到极限压应变而被压碎。
