5_工程地质学第五章地下水

承压水等水压线图用途： a承压水位埋深 b承压水头大小 c含水层埋深
二、孔隙水、裂隙水、岩溶水
1、孔隙水
多存在于松散岩层的孔隙中，呈均匀连续的层状分布，颗粒 大而均匀、孔隙大、透水性好、地下水量大，运动快、水质 好.
按不同埋藏条件可形成：
孔隙－上层滞水 孔隙－潜水 孔隙－承压水
2、裂隙水－坚硬岩石裂隙中的地下水 裂隙按成因分：风化裂隙、成岩裂隙、构造裂隙
第五章 地下水

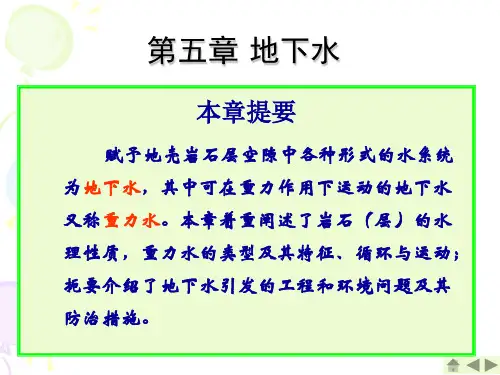

本章提要
赋予地壳岩石层空隙中各种形式的水系统 为地下水，其中可在重力作用下运动的地下水 又称重力水。本章着重阐述了岩石（层）的水 理性质，重力水的类型及其特征、循环与运动； 扼要介绍了地下水引发的工程和环境问题及其 防治措施。
第五章
地下水
§5～1 地下水的基本概念 §5～2 地下水的类型 §5～3 地下水的补给、径流与排泄
地下水对建筑材料的腐蚀性
溶出侵蚀：混凝土中Ca(OH)2成分被水溶解。
碳酸侵蚀：含侵蚀性co2的水溶解混凝土中的钙质而 使混凝土崩解。 硫酸盐侵蚀：水中SO4-2与混凝土作用生成新的化合 物，由于体积膨胀而胀裂。 酸性侵蚀：PH值低的酸性水对混凝土具腐蚀性。 镁盐侵蚀：水中镁盐与混凝土作用后生成化合物溶
§5～1 地下水的基本概念
一、岩石的空隙
地表10km以上范围，有空隙; 浅部1～2km范围，空隙普遍。 岩石空隙是地下水储存场所，也是渗透通道 空隙的多少、大小 及其分布规律
决定
地下水分布与渗 透特点
1.松散沉积物中的孔隙
按成因空隙分
2.坚硬岩石中的裂隙
3.可溶性岩石中的溶隙
1、孔隙 松散岩石（粘土、砂石、砾石等）中颗粒或颗粒集 合体之间存在的空隙。
3、地下水的径流：地下水由补给区流向排泄区的过程 地下水的循环：补给区→径流区→ 排泄区 径流包括：径流方向、径流速度、径流量 4、地下水的运动 地下水的运动有层流、紊流和混合流三种形式 a.层流：地下水在岩石的孔隙或微裂隙中渗透，产生连续水流， 水质点有秩序地呈相互平行而互不干扰的运动。 b.紊流：地下水在岩石的裂隙或溶隙中流动，涡流性质，各流线

硬 度
M C2 2 a g 2 H3 C O M Ca3 3 g C C H 2 O O O C2 O
2021/永8/2 久硬度：煮沸时未发生碳酸盐沉淀的那部分Ca2＋、Mg2＋含量 44
②根据硬度对地下水进行分类：
极软水、软水、微硬水、硬水、极硬水
5、地下水的侵蚀性
地下水对混凝土的侵蚀破坏类型包括分解性侵蚀、结晶性侵蚀和分解结晶
如挖排水、截水沟，筑挡水坝，开凿输
水隧洞改道等等。
2021/8/2
30
5、泉：地下水在地表的天然出露
泉的类型按补给源可分为三类：包气带泉、潜水泉、 自流水泉，按水头性质分为上升泉和下降泉，按出露 原因分为侵蚀泉、接触泉和断层泉。
河谷切割到潜水含水层时，潜水出露成侵蚀下降泉。河 谷切穿承压含水层的隔水顶板时，承压水喷涌成泉，称 为侵蚀上升泉。透水性不同的岩层接触，地下水沿接触 面出露称为接触泉。断层使承压含水层被隔水层阻挡， 当断层导水时沿地面出露的承压水称为断层泉。
隔水层(aquiclude)： 不透水但可含水的岩土层。
含水层的形成条件：
一是岩石中要有空隙存在，并充满足
够数量的重力水；二是这些重力水能够在 岩石空隙中自由运动。
2021/8/2
10
3、岩土的水理性质
1.含水性
• 容水度:岩土空隙完全被水充满时的含水
量。
• 持水度:岩土在重力作用下释水时仍能保
持的含水量。
C、H、O为主的有机质
2、氢离子浓度
氢离子浓度是指水的酸碱度，用PH值表示：PH = lg[H+]
根据PH值可将地下水分为5类：
强酸性水、弱酸性水、中性水、弱碱性水、强碱性水
20地21/下8/2水的氢离子浓度为一般酸性侵蚀指标。

I —— 水力坡度
断面1
断面2
Q O
h L
H1 H2
O’
A
5.5 地下水运动与动态
二、地下水向集水建筑物运动的计算
基坑开挖时，流入 坑内的地下水和地表水 如不及时排除，会使施 工条件恶化、造成土壁 塌方，亦会降低地基的 承载力。施工排水可分 为明排水法和人工降低 地下水位法两种。
5.5 地下水运动与动态
<4.2 4.2～8.4 8.4～16.8 16.8～25.2
>25.2
meq／L
<1.5 1.5～3.0 3.0～6.0 6.0～9.0
>9.0
mol／L
<7.5×10－4 7.5×104～1.5×108 1.5×10－3～3×10－3 3×10－3～4.5×10－3
>4.5×10－3
5.4地下水分类
1 岩土的空隙性
概念：将岩土空隙的大小、多少、形状、连通程度，以及分布 状况等性质统称为岩土的空隙性。
5.2 地下水的基本概念
1 岩土的空隙性
意义：是地下水赋存场所和运移通道，其多少、大小及其分布规 律，决定着地下水的分布与运动特点
分类：岩土空隙的成因不同
孔隙
裂隙
溶隙
5.2 地下水的基本概念
5.1 概述
1 什么叫地下水
赋存和运移于地面以下岩石空隙中的水。狭义上指赋存于地下水面以下饱和含 水层的水。
2 地下水的功能
地下水是一种宝贵的资源
不工
地下水是地球内部地质演变的信息载体
良程 地地
质质
地下水是极其重要的生态环境因子
现问 象题
地下水是一种很活跃的地质营力
5.2 地下水的基本概念

图5-6 洪积物中地下水分布示意图
Ⅰ—深埋带 Ⅱ —溢出带 Ⅲ—垂直交替带
1— 砾卵石 2—砂 3—粉质粘土及粉土 4— 基岩 5—水位
PPT课件
33
2） 裂隙水
埋藏分布极不均匀
埋藏于基岩裂隙中的 地力水。
特征 透水性各个方向呈各向异性
分类
动力性质比较复杂
风化裂隙水
主要接受大气降水的补给，常 以泉的形式排泄于河流中。
学
以碳、氢、氧为主的有机质，经常以胶体方
成
式存在于地下水中。很难以离子状态溶于水
分 胶体成分 的化合物也往往以胶体状态存在地下水中，
其中分布最广的是Fe(OH)2 、Al(OH)3及
SO2。PPT课件
16
地下水的水质
气体成分
O2 H2S CO2
离子成分
ClSO4-2 HCO3Na+ K+ Ca+2 Mg+2
表5-1 松散岩石孔隙度参考数值
岩石名称
砾岩
砂
粉砂 粘土
孔隙度变化区间（％） 25～40 25～50 35～50 40～70
PPT课件
9
2. 裂隙
裂隙：岩石受地壳运动及其他内外地质应力作用影响产生的空隙。 裂隙的发育程度除与岩石的受力条件有关，还与岩性有关。
成岩裂隙 裂隙按成因分类 风化裂隙
构造裂隙
连通性好
分布不均匀
连通性差
PPT课件
8
1. 孔隙
孔隙：岩土颗粒之间的空隙。 孔隙度：孔隙的发育程度，又称孔隙率。
n = vn × 100% v
式中 n ─ 孔隙度
vn ─ 岩土中孔隙的体积 V ─ 包括孔隙在内的岩土总体积
