钢的合金化原理讲诉

第一章钢的合金化概论1.为什么说钢中的S、P杂质元素在一般情况下总是有害的？P1P2①S和Fe结合形成熔点为989℃的FeS相，使钢在热加工过程中产生热脆性②P和Fe结合形成硬脆的Fe3P相，使钢在在冷加工过程中产生冷脆性③杂质元素S、P容易偏聚于晶界，降低晶界结合强度，导致合金钢的回火脆性2.钢中的碳化物按点阵结构分为哪两大类？各有什么特点？P12简单点阵结构：硬度较高、熔点较高、稳定性较好。

复杂点阵结构：硬度较低、熔点较低、稳定性较差。

3.简述合金钢中碳化物形成规律。

P13①强碳化物形成元素优先与碳结合形成碳化物②碳化物稳定性越好，溶解越难，析出难越，聚集长大也越难③NM/NC比值决定了碳化物类型④当rC/rM>0.59时，形成复杂点阵结构；当rC/rM<0.59时，形成简单点阵结构⑤相似者相溶：形成碳化物的元素在晶体结构、原子尺寸和电子因素都相似,则两者的K可以完全互溶，否则有限溶解4.合金元素对Fe-C相图的S、E点有什么影响？这种影响意味着什么？P9①扩大γ相区的元素均使S、E点向左下方移动②封闭γ相区的元素均使S、E点向左上方移动③S点左移意味着共析C量减小，E点左移意味着出现莱氏体的碳含量减小5.试述钢在退火态、淬火态及淬火-回火态下，不同合金元素的分布状况。

①退火态：非K形成元素绝大多数固溶于基体中，而K形成元素视C和本身量多少而定。

优先形成碳化物，余量溶入基体。

②淬火态：Me的分布与淬火工艺有关。

溶入A体的元素淬火后存在于M、B中或残余A中，未溶者仍在K中。

③回火态：低温回火，置换式合金元素基本上不发生重新分布；>400℃，Me开始重新分布。

非K形成元素仍在基体中，K形成元素逐步进入析出的K中，其程度取决于回火温度和时间。

6.有哪些合金元素强烈阻止奥氏体晶粒的长大？阻止奥氏体晶粒长大有什么好处？ P18Ti、Nb、V等强K形成元素好处：细化晶粒，使钢具有良好的强韧度配合，提高了钢的综合力学性能7.哪些合金元素能显著提高钢的淬透性？提高钢的淬透性有何作用？P30结构钢中，提高马氏体淬透性作用的元素从大到小排列：（B）Mn、Mo、Cr、Si、Ni等作用：①使工件得到均匀而良好的力学性能，满足技术要求②淬火时，可选用比较缓和的冷却介质，以减小工件的变形与开裂倾向8.能明显提高回火稳定性的合金元素有哪些？提高钢的回火稳定性有什么作用？P28P32提高回火稳定性的合金元素：V、Mo、W、Cr、Mn、Si①使合金钢在相同的温度下回火时，比同样碳含量的碳钢具有更高的硬度和强度②或在保证相同强度的条件下，可在更高的温度下回火，而使韧性更好些9.第一类回火脆性和第二类回火脆性是在什么条件下产生的？如何减轻和消除？P24P34第一类回火脆性原因：钢在200-350℃回火时，Fe3C薄膜在原奥氏体晶界上或马氏体板条间形成，削弱了晶界强度；杂质元素S、P、Bi等偏聚于晶界，降低了晶界的结合强度。

弹簧钢55sicrv的微合金化及热处理工艺研究弹簧钢55SiCrV是一种高强度、高韧性和高耐磨性的弹簧钢，广泛应用于机械制造、汽车制造、航空航天等领域。

为了进一步提高该钢材的性能和使用寿命，研究人员开始探索微合金化和热处理工艺的应用。

本文将介绍弹簧钢55SiCrV的微合金化原理、热处理工艺及其对钢材性能的影响。

一、弹簧钢55SiCrV的微合金化原理弹簧钢55SiCrV主要由Si、Cr、V等元素组成，其中Si的含量较高，达到了1.5%以上，Cr和V的含量分别为0.6%和0.1%左右。

这些元素的加入可以提高钢材的强度和硬度，但同时也会降低其韧性和塑性。

为了克服这些问题，研究人员开始采用微合金化技术，通过添加微量的Ti、Nb、B等元素，来改善钢材的组织和性能。

微合金化的原理在于，添加微量的合金元素可以形成固溶体、碳化物、氮化物等细小的弥散相，从而阻碍晶界和位错的运动，提高钢材的强度和韧性。

同时，这些弥散相还可以吸收氢、氧等杂质，减少钢材的内在缺陷和脆性。

二、弹簧钢55SiCrV的热处理工艺弹簧钢55SiCrV的热处理工艺包括退火、正火、淬火、回火等多个步骤。

不同的热处理工艺可以使钢材具有不同的组织和性能，因此需要根据具体的应用要求来选择合适的工艺。

1.退火退火是将钢材加热到一定温度后，缓慢冷却至室温的过程。

退火可以消除钢材的残余应力和组织缺陷，提高其韧性和塑性。

退火温度一般在800℃-900℃之间，保温时间为1-2小时。

2.正火正火是将钢材加热至一定温度，然后保温一段时间后，缓慢冷却至室温的过程。

正火可以使钢材的组织均匀化，提高其硬度和强度。

正火温度一般在830℃-880℃之间，保温时间为1-2小时。

3.淬火淬火是将钢材加热至一定温度，然后迅速冷却至室温的过程。

淬火可以使钢材的组织变为马氏体，从而极大地提高其硬度和强度。

淬火温度一般在800℃-850℃之间，淬火介质可以选择水、油、盐等。

4.回火回火是将淬火后的钢材加热到一定温度，然后保温一段时间后，缓慢冷却至室温的过程。

合金钢的球化和石墨化合金钢是一种由铁和其他元素（如钼、铬、镍等）合金化而成的钢材。

球化和石墨化是两种常见的热处理方法，用于改善合金钢的力学性能和微观结构。

在下文中，我将详细介绍合金钢的球化和石墨化的原理和应用。

合金钢的球化是通过将钢材加热到一定温度，然后快速冷却，使其微观结构中的碳元素形成球状的碳化物。

球化处理能够提高合金钢的韧性和延展性，减少脆性。

这是因为球状的碳化物会改变钢材的晶界结构，减少晶界的应力集中，从而提高钢材的抗拉强度和塑性。

球化处理常用于高碳合金钢和合金元素含量较高的钢材。

石墨化是通过将合金钢加热到一定温度，然后冷却到室温，在适当的条件下，使钢材中的碳元素析出为石墨形态。

石墨化处理能够提高合金钢的切削性能和耐磨性。

石墨是一种具有良好自润滑性的材料，能够减少切削过程中的摩擦和磨损，提高切削效率和切削质量。

石墨化处理常用于切削工具和轴承等需要高耐磨性的应用领域。

球化和石墨化处理的具体方法和条件会根据不同的合金钢材料和应用要求而有所差异。

一般来说，球化处理的温度通常在900℃到950℃之间，冷却方式可以选择空冷、水淬或油淬。

而石墨化处理的温度通常在700℃到800℃之间，冷却方式可以选择空冷或水淬。

此外，球化和石墨化处理一般需要多次进行，以确保处理效果的稳定和一致性。

合金钢的球化和石墨化处理在工业制造中具有广泛的应用。

在航空航天、汽车制造和机械加工等领域，球化和石墨化处理能够显著提高合金钢的性能，延长材料的使用寿命。

例如，在航空航天领域，合金钢的球化处理可以提高材料的韧性和抗疲劳性能，增强零件的承载能力和抗冲击性能。

在汽车制造领域，合金钢的石墨化处理可以提高材料的耐磨性和降低切削力，从而提高发动机的工作效率和使用寿命。

在机械加工领域，合金钢的球化处理和石墨化处理可以提高切削刀具的切削性能和耐磨性，提高加工效率和质量。

总结起来，合金钢的球化和石墨化处理是一种重要的热处理方法，能够显著改善钢材的力学性能和微观结构。

不锈钢原理
不锈钢是一种具有耐腐蚀性能的金属材料，其原理是通过合金化，在钢铁中添加一定比例的铬元素（一般大于10.5%），通
过形成致密、均匀的氧化物表面保护膜，来提高钢材的抗氧化性能。

在一个正常的环境中，钢铁经过氧化反应会产生铁锈，并逐渐腐蚀。

而当钢中添加了足够的铬元素后，当钢表面与氧气接触时，钢表面的铬元素会与氧气结合形成一层致密的氧化铬膜，这层氧化铬膜具有很强的附着力和高度的稳定性，可以阻止氧气和水分进一步作用于钢铁内部，从而起到耐腐蚀的效果。

这层氧化铬膜阻止了氧气和水分的直接接触，从而防止了钢铁的进一步腐蚀。

而且，氧化铬膜本身是一种致密的氧化物，不溶于水，因此具有良好的防腐蚀性能。

即使氧化铬膜表面被划伤或磨损，钢中的铬元素也会迅速与空气中的氧气重新生成新的致密氧化铬膜，继续保护钢铁。

此外，不锈钢中的铬元素还具有与氧气结合形成铬酸钠的性质，铬酸钠是一种比铁锈更稳定的化合物，它主要以颗粒状存在于不锈钢的表面，可以进一步增加不锈钢的耐腐蚀性能。

综上所述，不锈钢通过在钢中添加铬元素，形成致密的氧化铬膜来保护钢铁材料，从而提高其耐腐蚀性能。

它在工业和生活中广泛应用于制作耐腐蚀性要求高的设备和器具，如厨具、医疗器械、化工设备等。

第一章合金化原理碳钢中的常存杂质1.锰（Mn ）和硅（Si ）炼钢过程中随脱氧剂或者由生铁残存而进入钢中的。

Mn：可固溶，也可形成高熔点MnS（1600℃）夹杂物。

MnS在高温下具有一定的塑性，不会使钢发生热脆。

Si：可固溶，也可形成SiO2夹杂物。

Mn和Si是有益杂质，但夹杂物MnS、SiO2将使钢的疲劳强度和塑、韧性下降。

2．硫（S）和磷（P）S：S和Fe能形成FeS，并易发生热脆(裂)。

P：可固溶于α-铁，但剧烈地降低钢的韧性，特别是低温韧性，称为冷脆。

磷可以提高钢在大气中的抗腐蚀性能。

S和P是有害杂质，但可以改善钢的切削加工性能。

3．氮（N）、氢（H）、氧（O）N：在α-铁中可溶解。

N可以与钒、钛、铌等形成稳定的氮化物，有细化晶粒和沉淀强化。

H：在钢中和应力的联合作用将引起金属材料产生氢脆。

O：在钢中形成硅酸盐2MnO•SiO2、MnO•SiO2或复合氧化物MgO•Al2O3、MnO•Al2O3。

N、H、O是有害杂质。

碳钢的分类1．按钢中的碳含量1）按Fe-Fe3C相图分类亚共析钢0.0218%≤w c≤0.77% 共析钢w c=0.77% 过共析钢：0.77%＜w c≤2.11%2）按钢中碳含量的多少分类低碳钢：w c ≤0.25% 中碳钢：0.25%＜w c≤0.6% 高碳钢：w c＞0.6%2．按钢的质量（品质），碳钢可分为（1）普通碳素钢（2）优质碳素钢（3）高级优质碳素钢（4）特级优质碳素钢3．按钢的用途分类，碳钢可分为（1）碳素结构钢（2）优质碳素结构钢（3）碳素工具钢（4）一般工程用铸造碳素钢4．按钢冶炼时的脱氧程度分类，可分为（1）沸腾钢F （2）镇静钢Z （3）半镇静钢b （4）特殊镇静钢TZ碳钢的用途1-普通碳素结构钢（1）主要用于一般工程结构和普通零件（2）热轧后空冷是这类钢通常的供货状态。

（3）普通碳素结构钢的牌号表示方法由代表屈服点的字母（Q）、屈服点数值、质量等级符号（A、B、C、D）及脱氧方法符号（F、b、Z、TZ）等四个部分按顺序组成。

材料科学中的合金化原理合金是材料科学中一个很重要的概念，它是由两种或两种以上的金属或非金属元素通过熔炼、混合、固化等工艺加工而制成的一种金属材料。

合金化是指在原材料中加入其他元素或化合物，以改变其晶体结构和化学成分，从而达到改善其某些物理和化学性质的目的。

合金化在材料工程中扮演了至关重要的角色。

为什么要合金化？材料的性质是由其晶体结构和原子排列方式决定的。

材料在合金化后，新的元素会加入到原材料中，新的化学键将被形成。

新形成的界面区域将产生不同的化学和物理性质，从而改变材料的性质。

这些性质包括机械、热、电、化学等方面的性质。

例如，化合物Ni3Al具有高熔点、耐腐蚀、耐热性等优良性能，因此已成为高强、高温合金的重要材料。

而钢铁中添加一定量的锰元素可以提高钢的硬度和抗磨性。

合金化的原理合金化的原理即为在材料中添加元素以形成固溶体、间隙化合物、化合物和二元、三元等复合材料。

因此，合金化的主要原理是：1. 固溶体形成原理：将一种金属中加入其他金属或非金属元素，这些元素与金属元素原子混杂在一起，形成固溶体。

固溶体中的原子分散均匀，成为一种性能不同于纯金属的材料。

2. 间隙化合物原理：某些元素在金属晶格中并不能与金属原子形成固溶体，而只能填充到空隙中，形成间隙化合物。

其性质因而与晶格结构、元素组成、空隙大小有关。

3. 化合物原理：两种及两种以上元素共晶或反应，形成新的化合物。

化合物的晶体结构和性能与其元素原子数、原子大小、化学键性质等密切相关。

4. 复合材料原理：在材料中添加多种元素，让其中的元素进行复杂的交互作用形成各种不同的化合物或相，生成具有新性能的复合材料。

如何选择合金化元素？合金化元素的选择取决于所需性能和其它要求。

通常根据所选用的金属元素在晶格中的分布情况，将元素分类为替代元素、插入元素和交换元素。

替代元素是指替换主体元素所占的位置；插入元素则是插在主体元素的空位中；交换元素则是占据晶体相邻原子的位置。

钢的四种强化机制引言钢是一种非常重要的材料，在许多领域都得到广泛应用。

为了提高钢的性能和使用寿命，人们经过长期的研究和探索，发现了一些可以强化钢的方法。

这些方法包括合金化、冷变形、热处理和表面处理等。

本文将会全面、详细、完整地探讨钢的四种强化机制，以帮助读者更好地理解这些方法的原理和应用。

合金化合金化是一种常用的钢强化方法，通过向钢中添加合金元素来改变其组织和性能。

其中比较常见的合金元素包括铬、镍、钼、锰等。

这些合金元素可以通过固溶强化、析出强化、碳化物强化等方式来增强钢的硬度、强度、韧性等性能。

固溶强化固溶强化是通过使合金元素溶解在钢基体中来提高钢的性能。

当合金元素加入到钢中时，它们会在钢的晶格中溶解，形成固溶体。

这些合金元素可以扩散到钢的晶界和位错中，从而阻碍位错的移动和晶界的运动，提高钢的强度和硬度。

析出强化析出强化是指合金元素从固溶体中析出形成细小的沉淀物，通过阻碍位错和晶界的移动来提高钢的性能。

当钢经过热处理后，合金元素会从固溶体中分离出来，在晶粒内部形成细小的沉淀物。

这些沉淀物可以阻碍位错的运动，增加晶界的能量，从而提高钢的强度、硬度和韧性。

碳化物强化碳化物强化是指合金元素形成碳化物的过程，通过增加碳化物的数量和尺寸来增强钢的硬度和强度。

当钢中的合金元素与碳结合时，它们会形成稳定的碳化物。

这些碳化物可以阻碍位错的移动，增加晶界的能量，从而提高钢的硬度和强度。

冷变形是通过机械力的作用来强化钢材。

当钢材在常温下受到外力的作用时，其晶粒会发生塑性变形，并产生位错和晶界等缺陷。

这些缺陷可以阻碍位错和晶界的移动，从而增强钢的硬度、强度和韧性。

冷轧冷轧是一种常用的冷变形方法，适用于制备薄板、带材等钢材。

在冷轧过程中，钢材首先经过加热，然后通过辊压机进行轧制。

这种轧制过程会使钢材的晶粒发生塑性变形，并产生大量的位错和晶界。

这些位错和晶界可以阻碍晶粒的滑移和晶界的运动，从而提高钢的强度和硬度。

冷拉拔冷拉拔是一种常用的冷变形方法，适用于制备线材、型材等钢材。

请用十句话500字清晰准确完整论述钢的合金化原理以下是为您生成的 30 条关于“钢的合金化原理”的论述：1. 嘿，朋友！你知道钢的合金化就像是给钢这个“大力士”穿上超级铠甲吗？比如说，加入铬元素，就像给钢披上了一层防锈的魔法外衣，让它在潮湿环境中也能坚强不屈！2. 钢的合金化呀，其实就是给钢的性能来一场大改造！就好比给一辆普通汽车加装顶级配置，让它瞬间变成超级跑车。

像加锰元素，不就增强了钢的硬度，这不是酷毙了？3. 你想想，钢的合金化难道不像给一个运动员补充各种营养剂，让他变得更强壮、更有耐力？比如说加钼元素，那就是给钢注入了持久作战的能力！4. 哎呀！钢的合金化原理可神奇啦！这就好像是给一个平凡的士兵配备最精良的武器，让他瞬间战斗力爆表。

就像加入镍元素，能让钢的韧性大幅提升，多厉害啊！5. 钢的合金化不就是在给钢的“能力库”里不断添加新技能吗？比如加钒元素，这不就好比给钢装上了精准打击的“瞄准器”，让它的性能更出色！6. 朋友，钢的合金化就像是在为钢打造一个专属的“超级英雄套装”！加钨元素，那简直就是给钢装上了无坚不摧的“金刚钻”，难道不牛吗？7. 你说钢的合金化是不是很有趣？这简直就是在对钢进行一场神奇的魔法变身！好比加钛元素，如同给钢施了坚固无比的咒语！8. 钢的合金化呀，就像给一幅平淡的画添上最绚烂的色彩！比如加硅元素，让钢的强度如同火箭般飙升，这多让人惊喜！9. 哎呀，钢的合金化难道不像给一个合唱团加入不同的高音、低音，让音乐更完美？像加铌元素，就是给钢的性能奏响更美妙的乐章！10. 钢的合金化不就是在给钢烹饪一顿超级营养大餐吗？加入钴元素，这就像给钢吃了大力丸，力量瞬间爆棚，难道不是吗？11. 朋友，想想看，钢的合金化是不是如同给一只小鸟装上了更有力的翅膀？比如加铜元素，让钢的耐腐蚀性能像老鹰翱翔天空一样出色！12. 钢的合金化呀，简直就是在给钢塑造一个无敌的形象！就像加铝元素，如同给钢穿上了轻盈又坚固的“战衣”，多酷啊！13. 你难道不觉得钢的合金化像是给一座普通的房子装修成豪华别墅？加磷元素，这不就是给钢的内部结构来了一次豪华升级！14. 哎呀！钢的合金化可真是个奇妙的过程！这就好比给一个运动员穿上特制的跑鞋，让他跑得更快。

第一章 合金化原理主要内容 ：碳钢中的常存杂质 碳钢的分类 碳钢的用途1.2 钢的合金化原理：① Me 在钢中的存在形式 ②Me 与铁和碳的相互作用 ③Me 对Fe-Fe3C 相图的影响 ④Me 对钢的热处理的影响 ⑤Me 对钢的性能的影响1.3合金钢的分类概念：⑴合金元素 ：特别添加 到钢中为了保证获得所要求的组织结构、 物理、化学和机 械性能的化学元素。

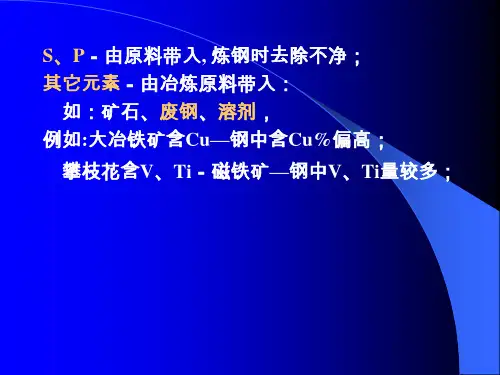

⑵杂质：冶炼时 由原材料以及冶炼方法、工艺操作而 带入 的化学元素。

⑶碳钢： 含碳量在 0.0218-2.11% 范围内的铁碳合金。

⑷合金钢：在碳钢基础上加入一定量合金元素的钢。

① 低合金钢： 一般指合金元素总含量小于或等于 5%的钢。

② 中合金钢： 一般指合金元素总含量在 5～10%范围内的钢。

③ 高合金钢： 一般指合金元素总含量超过 10%的钢。

④ 微合金钢： 合金元素（如 V,Nb,Ti,Zr,B ） 含量小于或等于 0.1%，而能显著影响 组织和性能的钢。

1.1 碳钢概论1. 锰（ Mn ）和硅（ Si ）⑴Mn ：W Mn ％＜0.8 ％ ①固溶强化 ②形成高熔点 MnS 夹杂物（塑性夹杂物），减 少钢的热脆 （高温晶界熔化，脆性↑） ；⑵Si ：W Si ％＜0.5％ ①固溶强化 ②形成 SiO2 脆性夹杂物；⑶Mn 和 Si 是有益杂质 ，但夹杂物 MnS 、SiO2将使钢的疲劳强度和塑、韧性下降 。

2. 硫（S ）和磷（ P ）⑴S ：在固态铁中的 溶解度极小 ， S 和 Fe 能形成 FeS ，并易于形成 低熔点共晶 。

发生热脆 （ 裂） 。

⑵P ：可固溶于α -铁，但剧烈地降低钢的韧性，特别是 低温韧性 ，称为冷脆。

磷 可以提高钢在大气中的抗腐蚀性能 。

⑶S 和 P 是有害杂质 ，但可以 改善钢的切削加工性能 。

3．氮（ N ）、氢（ H ）、氧（ O ）⑴N ：在α -铁中可溶解， 含过饱和 N 的钢析出氮化物—机械时效或 应变时效（经 变形，沉淀强化，强度↑，塑性韧性↓，使其力学性能改变） 。
