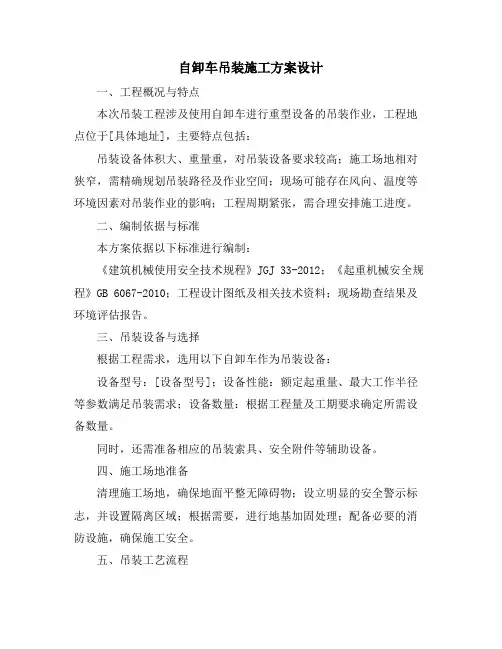

自卸车吊装施工方案设计一、工程概况与特点本次吊装工程涉及使用自卸车进行重型设备的吊装作业，工程地点位于[具体地址]，主要特点包括：吊装设备体积大、重量重，对吊装设备要求较高；施工场地相对狭窄，需精确规划吊装路径及作业空间；现场可能存在风向、温度等环境因素对吊装作业的影响；工程周期紧张，需合理安排施工进度。
二、编制依据与标准本方案依据以下标准进行编制：《建筑机械使用安全技术规程》JGJ 33-2012；《起重机械安全规程》GB 6067-2010；工程设计图纸及相关技术资料；现场勘查结果及环境评估报告。
三、吊装设备与选择根据工程需求，选用以下自卸车作为吊装设备：设备型号：[设备型号]；设备性能：额定起重量、最大工作半径等参数满足吊装需求；设备数量：根据工程量及工期要求确定所需设备数量。
同时，还需准备相应的吊装索具、安全附件等辅助设备。
四、施工场地准备清理施工场地，确保地面平整无障碍物；设立明显的安全警示标志，并设置隔离区域；根据需要，进行地基加固处理；配备必要的消防设施，确保施工安全。
五、吊装工艺流程吊装前，对自卸车进行全面检查，确保其处于良好状态；根据设备重量及尺寸，制定合适的吊装方案；使用吊装索具将设备固定在自卸车上，并进行安全检查；指挥自卸车缓慢行驶至指定位置，进行精确定位；按照吊装方案进行起吊作业，确保过程平稳、安全；设备到达指定高度后，进行固定操作；撤离自卸车及辅助设备，完成吊装作业。
六、安全保障与监测制定详细的安全操作规程，对作业人员进行安全培训；设置专职安全员，对吊装过程进行全程监控；定期对自卸车及辅助设备进行检查，确保其安全可靠；根据天气情况及时调整作业计划，确保安全；在吊装过程中，密切关注设备状态及周围环境变化，采取相应措施。
七、人员组织与分工设立项目负责人，负责整体工程的协调与管理；设置吊装班组，负责自卸车及辅助设备的操作与维护；配备专职安全员，负责安全监控及应急处置；配备相应的技术人员，负责现场技术指导及问题解决。
摘要自卸汽车是以运送货物为主且具有可倾斜车厢的汽车，俗称翻斗车或自卸车。
它具有由本身发动机驱动的液压举升机构，能将车厢倾斜一定角度卸货，并能靠自身质量是车厢自行回位的专用汽车（专用汽车：装置有专用设备，具有专用功能，用于承担专门运输任务或专项作业以及其他专门用途的汽车）。
它是工矿企业和建筑工地用于装载散装原料、砂土并能使货厢自动倾翻卸货的汽车。
对于这次毕业设计，我详述了自卸车国内外发展趋势和现状，分析自卸车重点设计与使用中常见的问题，结合老师的指导，进行自卸车车厢后门锁止机构分析，包括自卸车车身的基本了解、重点分析自卸车车厢后门锁止机构及其固定板与固定座、自卸车车厢结构分析等等，每一步都按照标准设计进行，以保证满足相关技术要求。
关键词：自卸车、锁止机构、固定板及固定座Summary dump truck is to transport goods and has a tilting train car, commonly known as a dump truck, or dump truck. It is from the engine-driven hydraulic lifting mechanism, carriage tilt angle can be unloaded, and rely on their quality is carriage return on their own private cars (special purpose vehicle: device-specific equipment, has a special function used to assume control of specialized transport or special operations and other special purpose vehicle). It is the industrial and mining enterprises and construction sites for bulk raw materials, sand and enables the automatic tipping discharging of the cargo compartment cars. For this graduated design, I detailing has since truck both at home and abroad development trend and status, analysis since truck focus design and using in the common of problem, combined teacher of guide, for since truck car Hou lock check institutions analysis, including since truck body of basic understand, and focus analysis since truck car Hou lock check institutions and fixed Board and fixed seat, and optimization lock check institutions design, and since truck car structure analysis and so on, each step are according to standard design for, to guarantee meet related technology requirements.Keywords: dump trucks, locking mechanism, fixing plate and fixed目录第一章引言 (11)第二章绪论 (12)2.1自卸车的简介 (12)1) 2.1.1自卸车的分类 (12)2、按最大总质量分类 (13)3、按用途分类 (13)4、按传动系分类 (13)2.1.2自卸车的未来发展趋势和现状 (13)第三章自卸车的工作及原理 (15)3.1自卸汽车车身结构特点 (15)3.1.1自卸汽车整车形式 (15)3.2自卸汽车的主要构造 (15)3.2.1自卸汽车倾斜机构 (15)3.2.2自卸汽车车厢 (15)3.2.3自卸汽车副车架 (15)3.2.4自卸汽车横向稳定器 (16)第四章锁止机构 (16)4.1锁止机构基本构造 (17)4.1.1固定座及固定板 (17)4.1.2刚性连杆 (17)4.1．3锁钩及锁钩耳板 (17)4.2锁止机构设计参数 (18)4.2.1锁止机构的分类 (18)4.2.2锁止机构的结构特点及工作原理 (18)4.3锁止机构主要部件的制造工艺 (18)4.3．1固定板及固定座的的制造工艺 (18)4.3.2固定板及固定座的工作 (19)第五章自卸车的计算 (20)5.1自卸车的计算 (20)5.1.1设计参数的确定 (20)5.1.2侧板、后板、前板、底架结构设计 (20)5.1.3副车架的尺寸设计。
目录摘要.............................................................................................. 错误!未找到引用源。
Abstract (Ⅱ)第1章绪论 (3)1.1 课题的提出 (3)1.2 专用汽车设计特点 (5)1.3课题的实际意义 (6)1.4 国内外自卸汽车的发展概况 (7)第2章轻型自卸车主要性能参数的选择 (10)2.1整车尺寸参数的确定 (10)2.2质量参数的确定 (10)2.3其它性能参数 (13)2.4本章小结 (13)第3章自卸车车厢的结构与设计 (14)3.1自卸汽车车厢的结构形式 (14)3.1.1车厢的结构形式 (14)3.1.2车厢选材 (15)3.2车厢的设计规范及尺寸确定 (15)3.2.1车厢尺寸设计 (15)3.2.2车厢内框尺寸及车厢质量 (16)3.3车厢板的锁启机构 (17)3.4本章小结 (17)第4章自卸举升机构的设计 (18)4.1自卸举升机构的选择 (18)4.1.1举升机构的类型 (18)4.1.2自卸汽车倾卸机构性能比较 (21)4.2举升机构运动与受力分析及参数选择 (23)4.2.1机构运动分析 (25)4.2.2举升机构受力分析与参数选择 (27)4.3本章小结 (26)第5章液压系统设计 (27)5.1液压系统工作原理与结构特点 (27)5.1.1工作原理 (27)5.1.2液压系统结构布置 (28)5.1.3液压分配阀 (28)5.2油缸选型与计算 (29)5.3油箱容积与油管内径计算 (30)5.4取力器的设计 (31)5.5本章小结 (36)第6章副车架的设计 (37)6.1副车架的截面形状及尺寸 (37)6.2副车架前段形状及位置 (37)6.2.1副车架的前端形状及安装位置 (37)6.2.2 纵梁与横梁的连接设计 (39)6.2.3 副车架与主车架的连接设计 (36)6.3副车架主要尺寸参数设计计算 (37)6.3.1副车架主要尺寸设计 (37)6.3.2副车架的强度刚度弯曲适应性校核 (37)6.4本章小结 (44)结论 (45)参考文献 (46)致谢 (47)第1章绪论1.1 课题的提出专用自卸车是装有液压举升机构，能将车厢卸下或使车厢倾斜一定角度，货物依靠自重能自行卸下或者水平推挤卸料的专用汽车。
汽车起重机毕业设计汽车起重机毕业设计随着现代工业的不断发展，汽车起重机作为一种重要的工程机械设备，广泛应用于建筑、物流、港口等领域。
汽车起重机的设计与研发对于提高工程机械的效率和安全性具有重要意义。
本文将探讨汽车起重机毕业设计的相关内容，包括设计要求、关键技术和未来发展方向。
一、设计要求在进行汽车起重机毕业设计时，需要考虑以下几个方面的要求：1. 载重能力：汽车起重机的主要功能是搬运和起重，因此需要具备足够的载重能力。
设计时需要根据实际需求确定起重机的最大起重量和工作半径。
2. 稳定性：汽车起重机在进行起重作业时需要保持稳定，避免发生倾覆事故。
设计时需要考虑起重机的重心位置、支撑方式和稳定性控制系统。
3. 操作性能：汽车起重机的操作性能对于提高工作效率至关重要。
设计时需要考虑操作台的布局、控制系统的灵活性和人机工程学的原则。
4. 安全性：汽车起重机的安全性是设计的核心要求。
设计时需要考虑安全装置的设置、防护措施的合理性和应急救援系统的完善性。
二、关键技术在进行汽车起重机毕业设计时，需要掌握以下几个关键技术：1. 结构设计：汽车起重机的结构设计需要考虑载重能力、稳定性和操作性能。
设计时需要运用力学原理和结构分析方法，确定合理的结构形式和尺寸。
2. 动力系统：汽车起重机的动力系统包括发动机、传动装置和液压系统等。
设计时需要考虑动力匹配、能耗控制和动力传递的可靠性。
3. 控制系统：汽车起重机的控制系统对于实现精确的操作和安全的起重至关重要。
设计时需要考虑传感器的选择、控制算法的设计和系统的集成性。
4. 安全装置：汽车起重机的安全装置包括重载保护、倾覆预警和紧急停机等。
设计时需要考虑安全装置的可靠性、故障诊断和自动保护功能。
三、未来发展方向随着科技的不断进步，汽车起重机的设计和研发也将朝着更加智能化、高效化和环保化的方向发展。
未来的汽车起重机可能具备以下几个特点：1. 自动化：汽车起重机将更加智能化，能够实现自动化的起重和搬运作业。
自卸车举升机构的设计与分析摘要根据使用要求确定举升机构的结构及参数，通过计算机对该结构进行设计及分析，最终完成设计。
关键词自卸车举升机构设计分析中图分类号：u469 文献标识码：a自卸车举升机构是自卸车上的核心机构，设计时既要考虑机构运动，又要考虑机构强度。
现在开发一款主要针对装载细沙和石灰石的自卸车，整车轴距3500，货箱内部最大尺寸4000?？100?？00，整车最大装载质量10500kg。
为满足整车性能及使用要求，对车箱举升机构进行设计优化。
1举升机构结构的形式杆系倾卸式一般是由三角臂、副车架和车箱等构成的连杆机构与油缸组合而成以实现车箱的倾卸功能。
本车采用比较常用的油缸前推连杆组合形式，其布置灵活并能使油缸行程成倍放大，举升力系数小省力，油压特性好。
2举升机构整体参数的初步选取2.1车箱倾斜角的要求举升机构要保证车箱具有一定的倾斜角，只有当举升角大于货物的安息角时，货物才能倾泻干净。
针对细沙和石灰石的使用，我们选取货箱最大倾斜角为45?啊？2.2对油缸活塞行程的要求油缸活塞行程应尽可能小，以利于缩短倾卸时间，提高工效，降低油缸的制造成本，减轻机构的质量。
油缸行程580mm<h<630mm。
2.3对建造纵深的要求建造纵深是指连杆组合式举升机构在自卸车车箱下部空间中所要求的深度，要求尽可能小，机构紧凑，降低车箱高度，提高整车稳定性，也利于组合式连杆举升机构的总体布置。
设计车箱纵梁高度120mm，主车架纵梁高度240mm，副车架高度120mm，总高度和为480mm。
举升机构建造纵深l<480。
2.4对举升油缸的要求因车箱不断倾斜，装载货物随之卸出，所以车箱启动时的举升力最大，通常要求活塞以尽可能小的举升力来启动车箱，以利于减小举升机构的体积和重量。
暂定参数：油泵额定工作压力=20mp，需要油泵的最小理论流量=40l/min；活塞推力f=40t；油缸缸径=160mm；油缸行程=610mm。
摘要去年以来，我国专用车市场取得较好的经营业绩，全国395家改装车企业改装汽车23.06万辆，销售23.05万辆。
自卸汽车27125辆，占总量的11.76％。
随着国内基础设施建设需要不断增加，自卸车产量近年来一直保持较高产销量，在专用车综合产量中保持第一位置，但在种类、型式、材料运用方面与国外还有一定的差距。
本文首先对自卸车的设计特点以及国内外发展现状做了相关的概述。
接着，从车厢的设计、举升机构的设计、取力器的设计等方面进行了EQ3090自卸车的总体设计，并对主车副车架进行了改装与设计。
对整个EQ3090自卸车的外廓尺寸、轮距与轴距尺寸、前悬后悬以及整车的装载质量、整备质量、总质量和轴载质量进行了相关的计算与设计。
关键字：自卸汽车总体布置设计副车架轴载质量举升机构AbstractSince last year, our country Special Purpose Vehicle industry is in the boom, with 395 car refit enterprise all around the country refitting 230.6 thousand cars, selling 230.5 thousand. auto unload vehicle the 27125 car, account for 11.76% of total deal. along with the development of local foundation facilities, in recent years auto unload vehicle yield has been keeping in higher production & sales, remains in the first place in Special Purpose Vehicle production. However, in aspects of category, pattern, material application, compared with foreign countries there is still a long way to go.In this paper, firstly, I made a general about the auto unload vehicle design and its development domestic and abroad. Then, at the point of compartment, rising organization etc, I started the design of the EQ3090 auto unload vehicle. Also, I refit and designed the vice-car stalk.To whole EQ3090 the lading quantity, reorganization quantity, measure, tread, wheelbase, forward suspension behind，proceeded the related calculation and design.Key words: auto unload vehicle total arrangement vice-car stalk raising organization1 概述1.1 专用汽车设计特点专用汽车与普通汽车的区别主要是改装了具有专用功能的上装部分，能完成某些特殊的运输和作业功能。

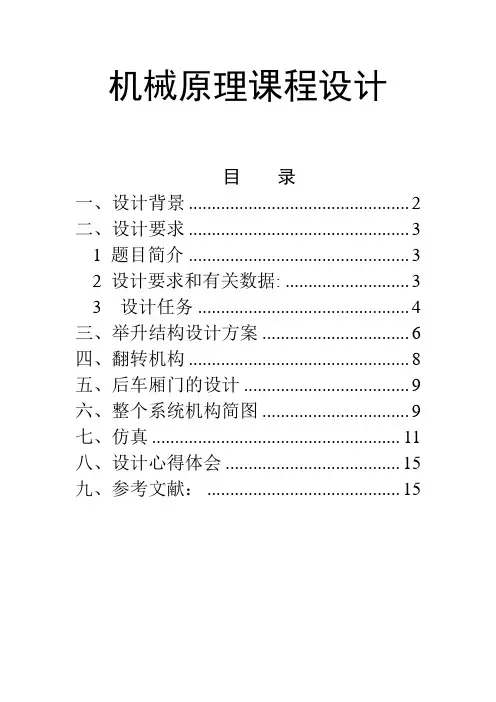

机械原理课程设计目录一、设计背景 (2)二、设计要求 (3)1 题目简介 (3)2 设计要求和有关数据: (3)3 设计任务 (4)三、举升结构设计方案 (6)四、翻转机构 (8)五、后车厢门的设计 (9)六、整个系统机构简图 (9)七、仿真 (11)八、设计心得体会 (15)九、参考文献： (15)一、设计背景在日常生活中，货车是一种必不可少的运载工具。
因其机动灵活，载重量较大，且运输成本较低而广受欢迎。
然而生活中的大部分货车并不具有自卸功能，使得人们在从车上卸货时不得不依靠人力作业，从而导致生产效率低下、生产成本升高，所以自卸车便孕育而生。
但在某些特殊的地方，自卸车因其车厢高度不够，无法进行自卸操作，需要使车厢水平上升一定距离在进行卸货，这就促使了本设计的思路产生。
本设计主要研究自卸车车厢的水平位移与垂直移动和车厢的倾卸原理，利用机构简图进行设计，并用进行仿真，进一步得到各基本位置的运动数据，以便进行相应研究和应用。
图2 高位自卸汽车卸货二、设计要求1 题目简介目前国内生产的自卸汽车其卸货方式为散装货物沿汽车大梁卸下，卸货高度都是固定的。
若需要将货物卸到较高处或使货物堆积得较高些，目前的自卸汽车就难以满足要求。
为此需设计一种高位自卸汽车（图1），它能将车厢举升到一定高度后再倾斜车厢卸货（图2, 图3）。
2 设计要求和有关数据:1.具有一般自卸汽车的功能。
2.在比较水平的状态下,能将满载货物的车厢平稳地举升到一定的高度，最大升程S max 见表1。
3.为方便卸货，要求车厢在举升过程中逐步后移（图23）。
车厢处于最大升程位置时，其后移量a 见表18。
为保证车厢的稳定性，其最大后移量a max 不得超过1.2a 。
4.在举升过程中可在任意高度停留卸货。
图1自卸汽车5.在车厢倾斜卸货时，后厢门随之联动打开；卸货完毕，车厢恢复水平状态，后厢门也随之可靠关闭。
6.举升和翻转机构的安装空间不超过车厢底部与大梁间的空间，后厢门打开机构的安装面不超过车厢侧面。

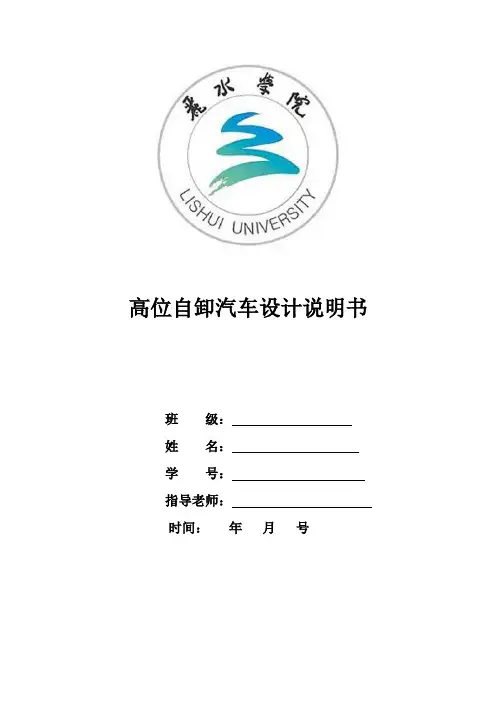

高位自卸汽车设计说明书班级：姓名：学号：指导老师：时间：年月号绪论 (1)一背景资料 (2)二设计题目 (3)2.1 设计简介和目的 (3)2.2 设计条件和设计要求 (3)2.3 工作流程和运动循环图 (4)三执行机构设计 (5)3.1 举升机构的设计 (5)3.2 翻转机构的设计 (7)3.3 厢门开合机构的设计 (9)3.4 机构的组合设计 (10)四．设计总结 (14)4.1 机械设计的目的 (14)4.2 机械设计的步骤 (14)4.3 设计中需要注意的几个问题 (15)4.4 机械设计的基本原则 (15)4.5 本次设计效果分析与改进意见 (16)4.6 设计心得体会 (16)五参考 (17)目前国内生产的自卸汽车其卸货方式为散装货物沿汽车大梁或者侧向卸下，卸货高度都是固定的。
若需要将货物卸到较高处或使货物堆积得较高些，目前的自卸汽车就难以满足要求。
为此需设计一种高位自卸汽车，它能将车厢举升到一定高度后再倾斜车厢卸货。
为实现这个目的，先将车厢举升然后翻转车厢进行卸货，可以将车厢举升到任意高度后停止举升，然后车厢翻转以达到自动卸货。
高位自卸汽车的设计要求是具有一般自卸汽车的功能。
在比较水平的状态下,能将满载货物的车厢平稳地举升到一定的高度。
为方便卸货，要求车厢在举升过程中逐步后移。
车厢处于最大升程位置时，车厢后移量为a。
为保证车厢的稳定不得超过1.2a。
在举升过程中可在任意高度停留卸货。
在性，其最大后移量amax车厢倾斜卸货时，后厢门随之联动打开；卸货完毕，车厢恢复水平状态，后厢门也随之可靠关闭。
举升和翻转机构的安装空间不超过车厢底部与大梁间的空间，后厢门打开机构的安装面不超过车厢侧面。
结构尽量紧凑、简单、可靠，具有良好的动力传递性能。
为了实现高位自卸汽车的设计要求，再设计过程中主要考虑把工作分解，使用举升机构实现车厢的举升，在举升过程中通过关闭或打开液压缸的进出油路使举升机构稳定的停止在任意高度；使用翻转机构实现车厢翻转，车厢翻转只要实现最大翻转角度达到设计要求和结构在翻转过程中的平稳就可以了。
自卸汽车举升机构设计概述(doc 31页)分类号编号烟台大学毕业论文（设计）T式自卸汽车举升机构设计The design of T- type column hydraulic car lift申请学位：工学学士学位院系：机电汽车工程学院专业：机械设计制造及其自动化姓名：学号：指导老师：2014年6月1日烟台大学.T式自卸汽车举升机构设计姓名：指导教师：2014年6月1日烟台大学烟台大学毕业论文（设计）AbstractWith the national economic growth, China's auto market has entered a special rapidgro wth. 2005 Special Purpose Vehicle manufacturers have been 628, Special Purpose Vehicle has reached more than 4900 varieties,2005 special vehicle production reached700,000, Accounting f or 40% of total truck. As a Special Purpose Vehicle in a branch ofthe dump truck, has been found in a wide variety of types , of which the most common isBack ward curved dump truck.In this paper, firstly, I made a general about the auto unload vehicle design anditsdevelopment domestic and abroad. Then, according to the process of the design of lifting mechanism of dump truck, completed the analysis of mechanism selection, mechanism of stress analysis are also calculated, h ydraulic system design and motion simulation.Key words: Special Purpose Vehicle, Dump Truck, Lifting mechanism, motion simulation烟台大学毕业论文（设计）目录第一章绪论 (1)1.1引言 (1)1.2 国内外专用车辆的发展概况 (1)1.2.1 国外专用车辆发展概况 (1)1.2.2 我国专用汽车的发展状况 (2)1.3自卸车概述 (2)第二章自卸车举升机构选型 (4)2.1自卸车载重与车厢举升角的确定 (4)2.1.1自卸车载重 (4)2.1.2车厢举升角的确定 (4)2.2举升机构结构选型 (4)第三章自卸汽车举升机构的结构与设计 (7)3.1T 式举升机构运动与受力的解析计算 (7)第四章液压系统设计 (12)4.1确定系统方案 (12)4.1.1液压回路系统的设计 (12)4.2液压系统主要元件的性能参数计算与选型 (13)4.2.1举升油缸的性能参数计算与选型 (13)4.2.2液压油泵性能参数计算与选型 (14)4.2.3管路选择 (15)4.2.4油箱容积设计 (15)第五章T式自卸汽车举升机构的动力学仿真 (16)5.1 T式自卸汽车举升机构系统实体模型的建立 (16)5.2举升机构的动力学仿真 (18)5.2.1 模型导入 (18)5.2.2编辑模型构件 (19)5.2.3运动副建立 (19)5.3对三维模型进行运动仿真分析 (20)5.3.1设置运动仿真解算方案 (20)5.3.2仿真曲线输出。
集装箱正面吊运机液压系统设计探讨伴随港口商贸的快速发展，对于集装箱这种大型装货容器的装卸效率也有了更新的要求。
对吊运机的机械化水平的要求明显提高，越来越多的自动化和半自动化技术逐渐被采用。
因此，本文对集装箱正面吊运机液压系统设计进行探讨。
【标签】集装箱正面吊运机；液压系统；设计；讨论1 集装箱正面吊运机集装箱是一种具有一定强度和刚性的，专供周转使用的大型装货容器。
集装箱最大的成功在于其产品的标准化以及由此建立的一整套运输体系，尤其在港口、航线等被广泛运用。
而要装卸体型巨大的集装箱，就不能忽视对于吊运机的使用。
集装箱正面吊运机主要由起重臂、车架体、前后轮胎、俯仰液压缸、伸缩液压缸、驾驶室、油箱、转向系统、液压系统、传动系统和吊具等组成。
目前，集装箱正面吊运机广泛应用于集装箱场堆的装卸作业，它与以往的集装箱门式起重机相比，它的技术更先进，集成化程度更高，机动性更强，作业范围也更广，而且相对于门式起重机来说，正面吊运机对路基的要求比较低，这也在一定程度上扩大了它在国内各个港口的使用范围。
除此以外，正面吊运机与其他港口起重机相比，它对液压系统以及电控系统有着更高的要求，要配合更加先进的电液压技术，所以整个操作也更为复杂。
下面就对集装箱正面吊运机的工作原理以及基本特性进行简单分析：正面吊运机既有集装箱起重设备的特点，又具有流动机械的性能。
因此，集装箱正面吊运机在作业的过程中具有很强的规律性，比较容易实现自动化，其控制方式也可以分为手动、半自动和自动等。
在正面吊运机正常运作的过程当中，对于转向的要求比较高，需要在液压回路中实现转向优先功能。
从安全因素方面来考虑，集装箱正面吊运机的停车制动和行车制动具有比转向系统更高的优先级，并且需要常备压力源，即使在发动机不工作时，仍然要保证一定的制动次数，所以在液压回路中需要有制动蓄能器提供常备压力源，同时还要优先考虑制动蓄能器充液情况。
另外，在集装箱正面吊运机的行驶传动系统中，还应注意驱动器的散热问题，采用液体对驱动器进行冷却，冷却液由液压系统提供，所以液压系统要提供驱动器冷却回路，该回路不仅要具有冷却功能，而且还要能够过滤掉驱动器制动时产生的杂质。
自卸汽车举升机构的机械及液压系统设计1.机械系统设计：机械系统主要由举升臂、支撑杆、转动轴等部件组成，其设计主要考虑以下几个方面：（1）结构设计：自卸汽车举升机构采用多节臂伸缩式结构，一般由两节臂或三节臂组成。
臂的材料要求高强度、轻量化，一般采用高强度钢材，通过杆件之间的螺纹连接和液压缸的作用实现伸缩。
（2）稳定性设计：为了保证工作时机械系统的稳定性，举升臂的结构要具有足够的刚性和稳定性。
同时，支撑杆的设计也需要考虑稳定性，在各个工况下保证车厢的牢固。
（3）转动设计：机械系统需要考虑转动轴的设计，转动轴需具备足够的强度和可靠性，能够承受车厢的重量和转动力矩。
同时，转动轴还需要设计相应的轴承和密封装置，以保证转动的平稳和密封的可靠性。
2.液压系统设计：液压系统是自卸汽车举升机构的重要组成部分，主要由液压泵、液压缸、油箱、控制阀等组件组成。
液压系统设计主要考虑以下几个方面：（1）液压泵设计：液压泵的选用需要满足工作压力和流量的要求。
一般采用齿轮泵或柱塞泵，根据实际情况选择合适的类型和型号。
（2）液压缸设计：液压缸是完成举升和倾斜动作的关键部分，需要考虑活塞和缸体的尺寸、材料和密封方式等。
同时，还要考虑液压缸的工作压力和力矩，确保能够承受车厢的重量。
（3）油箱设计：油箱的设计需要考虑油液的容积和散热问题，要保证油液能够充分循环和散热，以保证液压系统的正常工作。
（4）控制阀设计：控制阀用于控制液压系统的流量和压力，通过控制阀的开启和关闭，实现举升和倾斜动作。
控制阀的设计需要考虑流量的大小、压力的稳定性和控制的精度。
综上所述，自卸汽车举升机构的机械及液压系统设计需要综合考虑结构的稳定性、可靠性和操作的精准性，确保机械系统能够承受重载和持续工作，液压系统能够稳定工作并满足需要的力矩和动作要求。
设计过程中需要进行力学分析、材料选择、密封设计等方面的计算和评估，通过合理的设计使得举升机构能够安全、高效地工作。
