220V转12V电路(附电路图)

一款不带变压器的宽电压、低成本、非隔离式AC/DC降压转换器——输出持续电流500mA（12W)【关键词摘要】非隔离无变压器AC/DC电源芯片XD308H BUCK电路220V转5V220V转12V220V转24V380V转5V380V转12V380V转24V【概述】非隔离AC-DC电源芯片降压电路，一般采用BUCK电路拓扑结构，常见于小家电控制板电源以及工业控制电源供电。

其典型电路规格包含5V/500mA、12V/500mA和24V/500mA等，满足六级能效要求。

可通过EFT、雷击、浪涌等可靠性测试，可通过3C、UL、CE等认证。

其特点是：电路简单、BOM成本低（外围元件数目极少：无需变压器、光耦）,电源体积小、无音频噪声、损耗小发热低。

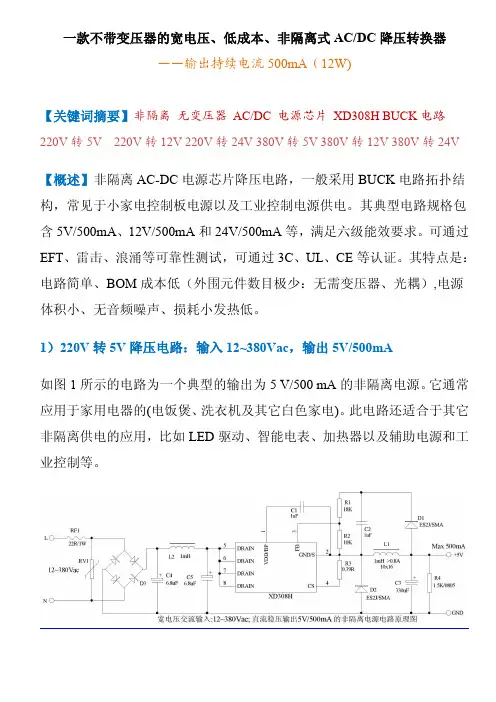

1）220V转5V降压电路：输入12~380Vac，输出5V/500mA如图1所示的电路为一个典型的输出为5V/500mA的非隔离电源。

它通常应用于家用电器的(电饭煲、洗衣机及其它白色家电)。

此电路还适合于其它非隔离供电的应用，比如LED驱动、智能电表、加热器以及辅助电源和工业控制等。

电源系统带有各种保护，包括过热保护（OTP）、VCC欠压闭锁（UVLO）、过载保护（OLP）、短路保护（SCP）等。

电路特点：无噪音,发热低。

220V转5V降压电路输入级由保险电阻RF1、防雷压敏电阻RV1、整流桥堆D1、EMI滤波电容C4和C5以及滤波电感L2组成。

保险电阻RF1为阻燃可熔的绕线电阻，它同时具备多个功能：a)将桥堆D1的浪涌电流限制在安全的范围；b)差模噪声的衰减；c)在其它任何元件出现短路故障时，充当输入保险丝的功能(元件故障时必须安全开路，不应产生任何冒烟、冒火及过热发光现象)。

压敏电阻RV1用于防雷保护，提高系统可靠性。

功率处理级由宽电压高效率电源芯片XD308H、续流二极管D2、输出电感L1及输出电容C3构成。

2）220V转12V降压电路：输入32~380Vac，输出12V/500mA如图2所示的电路为一个典型的输出为12V/500mA的非隔离电源。

12V逆变器(直流12V转交流220逆变器)的原理及制作过程这里介绍的逆变器（见图）主要由MOS 场效应管，普通电源变压器构成。

其输出功率取决于MOS 场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。

下面介绍该逆变器的工作原理及制作过程。

12V逆变器电路图逆变器电路图如下图所示:12V逆变器原理这里我们将详细介绍这个逆变器的工作原理。

方波信号发生电路（见图3）图3这里采用六反相器CD4069构成方波信号发生器。

电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的振荡频率不稳。

电路的振荡是通过电容C1充放电完成的。

其振荡频率为f=1/2.2RC。

图示电路的最大频率为：fmax=1/2.2×3.3×103×2.2×10-6=62.6Hz;最小频率fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz。

由于元件的误差，实际值会略有差异。

其它多余的反相器，输入端接地避免影响其它电路。

场效应管驱动电路图4由于方波信号发生器输出的振荡信号电压最大幅度为~5V，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V。

如图4所示。

MOS场效应管电源开关电路这是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS 场效应管的工作原理。

图5MOS 场效应管也被称为MOS FET，既Metal Oxide Semiconductor Field Effect Transistor （金属氧化物半导体场效应管）的缩写。

它一般有耗尽型和增强型两种。

本文使用的为增强型MOS 场效应管，其内部结构见图5。

它可分为NPN型PNP型。

NPN型通常称为N沟道型，PNP型也叫P沟道型。

由图可看出，对于N沟道的场效应管其源极和漏极接在N型半导体上，同样对于P沟道的场效应管其源极和漏极则接在P型半导体上。

制作阻容降压220V交流转12V直流220V交流转直流电源中变压器降压、整流、滤波、稳压，方法虽然简单方便，但是缺点也是有的那就是变压器笨重、昂贵，而且我们一般不具备，那就对于我们电子学习有很大的不变。

所以摒弃工频变压器，而使用电容特性降压就是一个很好的解决方法。

一、1、阻容降压原理：通过巧妙的使用电容在通交流时产生容抗的特性，，，比如我们使用一个1UF的电容，，那么他的容抗是R=1/2*3.14*f*0.000001=3184欧，，，也就是1UF的电容在交流50HZ的交流产生了3184欧的电阻效果，，那么I=220/3184=60MA电流。

如果我们在后面加上肖基特二极管整流，和滤波稳压，，，，最后接上负载就可以得到一定的电压，，，比如我们需要12V电压，，那么接上400欧的电阻V=400*30MA=12V。

其中为什么我们是60MA电流，变成是30MA电流。

原因是我们用的是半波整流，电流减半2、电容是起到动态分配电压的效果。

希望得到的直流电压是通过接相应的负载实现的V=I*R。

3、注意事项：1、首先阻容降压是非隔离电压，电路直接与220V市电接的，所以危险2、电路是虚地。

提倡半波整流。

注意零线和火线不要接反，，3、这是非隔离电源。

平时要把呀放在不容易触碰的地方，，不要去碰后面的焊接线路，，否则你会爽爆天的，，，很爽的。

二、所需配件1、根据你所需的电流，通过上面的公式去选择你用的电容我用1UF （耐压220VAC ，CBB）电容2、560k碳膜电阻（泄放电流用）3、2只基特二极管1N4007（整流用）4、电解电容耐压50V 100uf5、稳压管1N47426、560欧碳膜电阻（分压用）7、LED放光二极管8、万用板、飞线若干三、仿真连接电路图观察波形、输出电压，以及流过稳压管和放光二极管的电流数值。

放置稳压二极管过流，或者小于工作电压。

放光二极管过流。

通过仿真，没有问题。

四、电路制作五、最后效果。
