浅谈橡胶衬套在汽车装配工艺中的应用

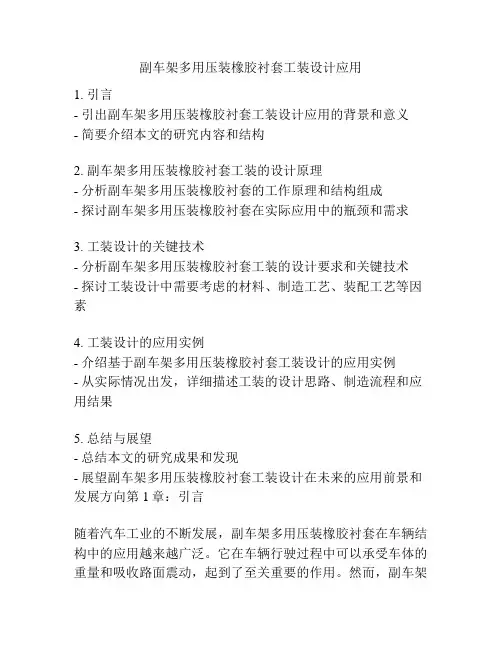

副车架多用压装橡胶衬套工装设计应用1. 引言- 引出副车架多用压装橡胶衬套工装设计应用的背景和意义- 简要介绍本文的研究内容和结构2. 副车架多用压装橡胶衬套工装的设计原理- 分析副车架多用压装橡胶衬套的工作原理和结构组成- 探讨副车架多用压装橡胶衬套在实际应用中的瓶颈和需求3. 工装设计的关键技术- 分析副车架多用压装橡胶衬套工装的设计要求和关键技术- 探讨工装设计中需要考虑的材料、制造工艺、装配工艺等因素4. 工装设计的应用实例- 介绍基于副车架多用压装橡胶衬套工装设计的应用实例- 从实际情况出发，详细描述工装的设计思路、制造流程和应用结果5. 总结与展望- 总结本文的研究成果和发现- 展望副车架多用压装橡胶衬套工装设计在未来的应用前景和发展方向第1章：引言随着汽车工业的不断发展，副车架多用压装橡胶衬套在车辆结构中的应用越来越广泛。

它在车辆行驶过程中可以承受车体的重量和吸收路面震动，起到了至关重要的作用。

然而，副车架多用压装橡胶衬套在实际应用中往往会面临许多问题，例如安装过程中需要手动调整，工作效率低，未来需要定期维护等等。

为了解决这些问题，压装橡胶衬套的工装设计应运而生。

本文将围绕副车架多用压装橡胶衬套的工装设计应用进行深入研究，并对相关理论和技术进行探讨。

在此基础上，通过应用实例来验证工具设计的有效性和可行性。

本文分为五个章节，具体结构如下：第一章为引言，主要介绍副车架多用压装橡胶衬套工装设计应用的背景和意义。

全文的结构和研究内容也将在此进行概述。

第二章为工装设计的原理。

本章将分析副车架多用压装橡胶衬套的工作原理和结构组成，探讨其在实际应用中的瓶颈和需求，为后续的工装设计提供理论基础。

第三章是工装设计的关键技术。

本章将从设计要求出发，分析副车架多用压装橡胶衬套工装的关键技术，探讨制造和装配的工艺，以及所需材料的特性等因素，并介绍现有工具的设计特点和应用实践中的一些策略。

第2章：工装设计原理2.1 副车架多用压装橡胶衬套的工作原理副车架多用压装橡胶衬套是一种能够缓解汽车在道路行驶时振动和冲击的装置，它主要由橡胶衬套、钢套、锁紧环和压装板等组成。

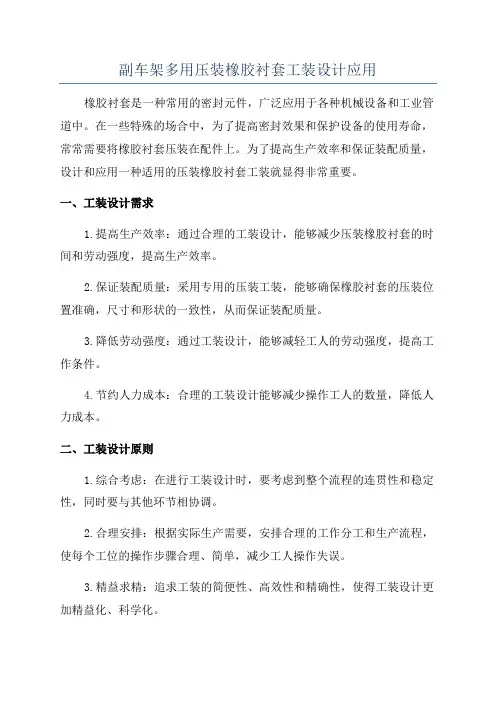

副车架多用压装橡胶衬套工装设计应用橡胶衬套是一种常用的密封元件，广泛应用于各种机械设备和工业管道中。

在一些特殊的场合中，为了提高密封效果和保护设备的使用寿命，常常需要将橡胶衬套压装在配件上。

为了提高生产效率和保证装配质量，设计和应用一种适用的压装橡胶衬套工装就显得非常重要。

一、工装设计需求1.提高生产效率：通过合理的工装设计，能够减少压装橡胶衬套的时间和劳动强度，提高生产效率。

2.保证装配质量：采用专用的压装工装，能够确保橡胶衬套的压装位置准确，尺寸和形状的一致性，从而保证装配质量。

3.降低劳动强度：通过工装设计，能够减轻工人的劳动强度，提高工作条件。

4.节约人力成本：合理的工装设计能够减少操作工人的数量，降低人力成本。

二、工装设计原则1.综合考虑：在进行工装设计时，要考虑到整个流程的连贯性和稳定性，同时要与其他环节相协调。

2.合理安排：根据实际生产需要，安排合理的工作分工和生产流程，使每个工位的操作步骤合理、简单，减少工人操作失误。

3.精益求精：追求工装的简便性、高效性和精确性，使得工装设计更加精益化、科学化。

三、工装设计方案1.基本工装：设计一个基本工装来实现压装橡胶衬套的功能。

可以考虑使用定位销和顶板来保证橡胶衬套的装配位置准确。

同时，设计一个压装装置，通过加压和顶压的方式将橡胶衬套压装到配件上。

2.自动化工装：对于大批量生产的情况，可以考虑使用自动化工装。

设计一个自动化的压装装置，通过传送带或机械手将配件和橡胶衬套送入压装装置中进行压装。

配合传感器和控制系统，实现自动化的装配过程。

3.人性化工装：针对工人的操作偏好和工艺经验，设计一个人性化的工装。

例如，设计一个手动压装装置，采用人体工学原理，使得工人在操作时能够轻松自如，降低劳动强度。

四、工装设计的应用1.汽车制造业：副车架是汽车底盘的重要组成部分。

在副车架的装配过程中，常常需要将橡胶衬套压装在连接接头和管道上。

通过合理的工装设计和应用，可以实现橡胶衬套的快速、准确压装，提高生产效率和装配质量。

摘要：随着汽车工业的发展，汽车底盘悬架的装配水平也逐渐提高。

在汽车总装工艺中，底盘悬架的装配主要是将悬架系统装配到整车上。

但是因为悬架的结构不同、车型不同，其装配工艺也不尽相同，而各有特点。

本文结合悬架结构及总装工艺，分析底盘悬架的装配工艺现状，同时对底盘悬架系统的发展趋势做出展望。

关键词：底盘悬架;装配工艺;现状;发展趋势概述我国汽车产销已连续3年超过了1500万辆，已经成为全世界汽车生产、销售第一大市场，世界各大汽车集团均将目标瞄准了中国市场。

国内的各个汽车集团也不例外，都在扩建、新建、引进合资、海外建厂等，以扩大自己的产能，提升市场占有率。

总装配为汽车组装的最终环节，总装配工艺技术直接制约着汽车工业的发展。

目前各个汽车集团均在引进先进的工艺技术和装备。

而底盘作为汽车总装工艺中的重要的组成部分，汽车总装车间均设置了专用组装线体及合装线体。

汽车装配又是汽车制造过程的最后阶段，底盘悬架装配工艺直接影响汽车质量。

如果在装配过程中，底盘悬架装配部到位、力矩未达到设计值或出现问题，将直接影响汽车的安全性能、稳定性。

本文以汽车悬架系统装配工艺进行阐述。

1 悬架介绍1.1汽车底盘由传动系、行驶系、转向系和制动系四部分组成。

底盘作用是支承、安装汽车发动机及其各部件、总成，成形汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶1.2悬架系统定义悬架系统就是指由车身与轮胎间的弹簧和避震器组成整个支持系统。

1.3悬架系统分类汽车底盘的悬架，当前可以分为独立悬架和非独立悬架两种，主流的悬架种类主要是麦佛逊式独立悬架、交叉臂式独立悬架、多连杆式独立悬架以及扭力梁式非独立悬架。

如图1所示：2 悬架装配工艺现状2.1悬架组装以某款非承载式SUV的悬架组装为例，说明组装工艺。

车架总成---车架分装---总装流水线---安装前悬左右摆臂----安装左右转向节----安装左右减震器----安装后副车架-----左右后制动器----安装螺旋弹簧----安装左右后减震器2.2以汽车后悬架安装为例，设计状态为车辆半载荷。

在改善橡胶减震衬套动静刚度比中的应用《在改善橡胶减震衬套动静刚度比中的应用》我是一个汽车修理店的小老板，每天都会遇到各种各样的汽车问题。

今天店里来了一位老顾客，老张。

老张开着他那辆已经有些年头的小轿车，一进门就皱着眉头说：“哎呀，我这车子最近开起来感觉特别不舒服，过个小坑洼的时候，那震动就像要把我的老骨头都给颠散架了。

”我笑着迎上去，打趣道：“老张啊，你这老伙计可也算是跟着你风风雨雨这么多年了，估计是哪里有点小毛病了。

”我心里大概有了个方向，这震动的问题，很可能和橡胶减震衬套有关。

橡胶减震衬套就像是汽车的小弹簧床，默默地在汽车的各个关键部位发挥着减震的作用。

我把老张的车开到升降机上，开始仔细检查。

这时候我的小徒弟小李也凑了过来，眼睛里满是好奇。

我一边检查一边给小李讲解：“你看啊，这个橡胶减震衬套啊，它有个动静刚度比的问题。

这就好比一个人，平时站着的时候很稳（静态），但是一跑起来（动态），他的灵活程度就不一样了。

橡胶减震衬套在汽车静止的时候，要有一定的刚度来支撑汽车的结构，就像人站着要有个挺直的脊梁；而汽车行驶的时候，也就是动态的时候，它的刚度又得发生变化来适应路面的颠簸，就像人跑步的时候要调整自己的步伐和姿态。

如果这个动静刚度比不合适，就像人跑步的时候姿势很别扭，汽车就会颠得厉害。

”小李似懂非懂地点点头，问道：“师傅，那怎么才能改善这个动静刚度比呢？”我从工具架上拿起一个橡胶减震衬套的样品，开始详细解释：“这就需要一些巧妙的应用啦。

首先，橡胶的材料选择很关键。

就像做菜，不同的食材（橡胶种类）做出来的菜味道（减震效果）可大不一样。

我们要选择那种在不同受力情况下，弹性变化比较合适的橡胶。

比如说，有些新型的合成橡胶，它们在静态下能保持较好的硬度，像坚固的城堡一样支撑着汽车；而在动态受力时，又能像柔软的棉花一样灵活地变形，把震动给吸收掉。

”我把老张车上的橡胶减震衬套拆了下来，指着说：“你再看这个衬套的结构设计。

汽车橡胶零配件的设计和应用分析汽车橡胶零配件是用于汽车制造和维修中的重要组成部分。

它们在汽车行业中扮演着关键角色，对汽车的性能、安全性和舒适性有重要影响。

本文将深入探讨汽车橡胶零配件的设计和应用分析，以揭示其在汽车行业中的重要性。

首先，我们将关注汽车橡胶零配件的设计过程。

汽车橡胶零配件的设计需要考虑多个因素，如功能、耐用性、安全性和成本等。

设计师需要具备深厚的材料知识和工程背景，以确保配件符合汽车制造商的需求。

功能是设计汽车橡胶零配件的关键考虑因素之一。

不同的配件有不同的功能，例如密封件、减震器、悬挂系统等。

设计师必须确保配件能够有效地履行其功能，以确保汽车的正常运行。

此外，耐久性也是设计过程中的重要因素。

橡胶材料必须能够经受住长时间的使用和不断的振动、温度变化和化学腐蚀等环境因素的影响。

安全性是汽车橡胶零配件设计的另一个关键考虑因素。

例如，制动系统中的橡胶制动软管必须能够承受高压和高温，以确保制动系统的正常运行。

设计师必须确保在极端条件下，橡胶零配件不会失效或引发危险事件。

因此，在设计过程中，必须进行严格的质量控制和安全测试。

此外，成本也是汽车橡胶零配件设计的重要方面。

设计师需要在满足功能和质量要求的同时，尽可能减少成本。

这涉及到材料选择，生产工艺和供应链优化等方面的考虑。

优化设计和制造过程可以降低生产成本，提高汽车橡胶零配件的竞争力。

接下来，我们将分析汽车橡胶零配件在汽车行业中的应用。

汽车橡胶零配件广泛应用于各个汽车系统中，如发动机系统、悬挂系统、传动系统等。

例如，汽车引擎中的橡胶密封件常用于防止燃气和液体泄漏，确保正常运转。

橡胶减震器用于吸收车辆行驶中的颠簸和震动，提高乘坐舒适性和稳定性。

橡胶悬挂系统能够隔绝道路震动，减少车身摇晃和冲击，提高驾驶安全性和操控性。

此外，汽车橡胶零配件还应用于电池系统和车身结构中。

例如，橡胶密封件在电池系统中用于防止燃气泄漏并确保安全。

而橡胶密封件在车身结构中用于防止噪音、振动和风险。

浅析橡胶衬套在汽车底盘中的应用作者：耿风雷石金勇白宁来源：《科学导报·科学工程与电力》2019年第02期【摘要】介绍了橡胶衬套的种类，通过汽车底盘各部位橡胶衬套的应用，介绍了橡胶衬套的工作原理。

【关键词】橡胶衬套；汽车底盘；应用；概述随着汽车工业的发展，人们对汽车在节能、环保、舒适、可靠性等方面的需求越来越高。

在悬架系统的导向装置（如：摆臂、后桥等），与车身连接的铰链点越来越多的采用橡胶衬套的连接方式。

橡胶衬套以其隔震性能好，具有弹性特征及衰减特性等优点，已成为汽车上不可或缺的重要元件。

本文结合汽车底盘各部位橡胶衬套的应用，对橡胶衬套的工作原理、性能以及对底盘的功用进行分、总结。

1 橡胶衬套介绍1.1橡胶衬套特点介绍①由于橡胶件的形状有较自由的选择余地，所以能恰当的选择三个方向（轴向、径向、扭转）的刚度。

②能够和金属固定的硫化在一起，简化了固定和支撑的结构。

因此，在三个方向中任一方向都可用来支撑载荷。

③橡胶的弹性模量比金属小，可以产生较大的弹性变形。

④橡胶内部摩擦比金属的大，具有频率增加而增大的倾向，因此，使用橡胶衬套可以降低共振振幅。

⑤橡胶的低温时，动弹性系数会急剧上升，因此，选择橡胶衬套材料时，应力求改善材料的耐高温、耐低温、耐油等性能。

1.2衬套的主要结构形式及特点基本的类型有：简单衬套、法兰衬套、碾压衬套、挖孔衬套、在枢轴上转动的衬套、球面衬套和其他衬套。

①简单衬套：内外套管与橡胶硫化为一体，如下摆臂小轴套。

②球面衬套：提高径向和轴向承载的刚度，如下摆臂大轴套、纵臂轴套。

③法兰衬套：外套管是法兰状，如下臂轴套。

2 橡胶衬套在汽车底盘中各部位的应用橡胶衬套在汽车种主要应用于排气系统吊耳、悬架系统、动力吸振器及动力总车悬置系统中，下面分别从各自部件振动源以及振动削减方面进行橡胶衬套应用介绍。

2.1排气系统吊耳作用①将废气从发动机排出。

空气的流动将激励整个动力排气系统，导致噪声。

②排气系统与作为振动源的发动机及作为震动接受体的车身相连。

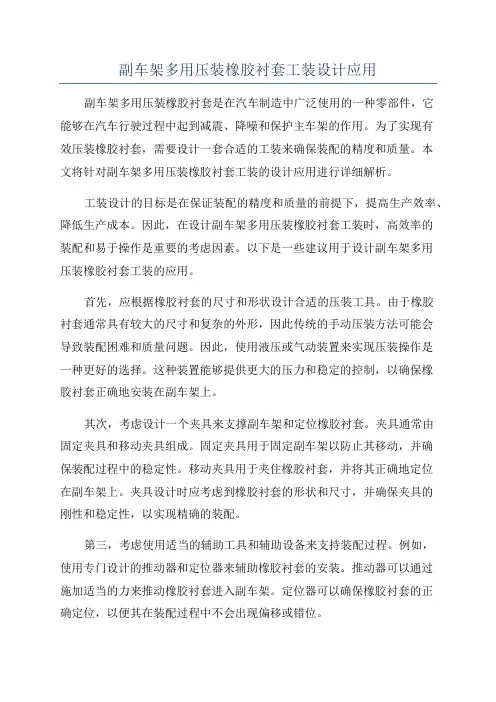

副车架多用压装橡胶衬套工装设计应用副车架多用压装橡胶衬套是在汽车制造中广泛使用的一种零部件，它能够在汽车行驶过程中起到减震、降噪和保护主车架的作用。

为了实现有效压装橡胶衬套，需要设计一套合适的工装来确保装配的精度和质量。

本文将针对副车架多用压装橡胶衬套工装的设计应用进行详细解析。

工装设计的目标是在保证装配的精度和质量的前提下，提高生产效率、降低生产成本。

因此，在设计副车架多用压装橡胶衬套工装时，高效率的装配和易于操作是重要的考虑因素。

以下是一些建议用于设计副车架多用压装橡胶衬套工装的应用。

首先，应根据橡胶衬套的尺寸和形状设计合适的压装工具。

由于橡胶衬套通常具有较大的尺寸和复杂的外形，因此传统的手动压装方法可能会导致装配困难和质量问题。

因此，使用液压或气动装置来实现压装操作是一种更好的选择。

这种装置能够提供更大的压力和稳定的控制，以确保橡胶衬套正确地安装在副车架上。

其次，考虑设计一个夹具来支撑副车架和定位橡胶衬套。

夹具通常由固定夹具和移动夹具组成。

固定夹具用于固定副车架以防止其移动，并确保装配过程中的稳定性。

移动夹具用于夹住橡胶衬套，并将其正确地定位在副车架上。

夹具设计时应考虑到橡胶衬套的形状和尺寸，并确保夹具的刚性和稳定性，以实现精确的装配。

第三，考虑使用适当的辅助工具和辅助设备来支持装配过程。

例如，使用专门设计的推动器和定位器来辅助橡胶衬套的安装。

推动器可以通过施加适当的力来推动橡胶衬套进入副车架。

定位器可以确保橡胶衬套的正确定位，以便其在装配过程中不会出现偏移或错位。

最后，应根据实际生产需求进行工装的选择和设计。

对于大批量生产，通常需要设计自动化装配线来提高生产效率和一致性。

自动化装配线可以使用机器人或传送带来自动完成压装橡胶衬套的操作。

对于小批量生产，可以考虑使用更简单的手动工装，但仍然需要确保压装的精度和质量。

总之，副车架多用压装橡胶衬套工装的设计应用需要考虑装配的精度和质量、生产效率和成本等因素。

浅谈汽车底盘典型衬套的设计摘要：汽车底盘多重功能体现在支撑、缓冲、减震、转向、稳定和制动作用。

而这些功能的实现，很多是由连接它们的柔性橡胶衬套来完成的。

可以看出，各种衬套对汽车来说是必不可少的部件。

对其研究势在必行，这里简单介绍典型底盘类的衬套设计。

关键词：典型衬套；可行分析；衬套设计一、衬套分类底盘衬套具体根据装配位置可以分减振器衬套、控制臂衬套、拉杆衬套、前桥/后桥衬套、副车架衬套、稳定杆衬套、转向器衬套、球头衬套等，底盘各个系统通过这些柔性衬套互相连接，给整车提供稳定，舒适的驾乘空间。

一些人对圆形减振制品称为衬套。

衬套产品典型的分两类，一类是只有内骨架无外骨架，如图1-1；另一类是有内、外骨架，如图1-2所示：可见底盘衬套是盘悬挂系统中铰连部位的弹性元件，其种类、性能繁多，对其设计又复杂多变，这里对这两种典型的底盘类衬套进行简单的探讨。
