西安郵電大学 数据结构课程设计报告 题 目： 校园导游系统

院系名称： 专业名称： 班 级： 学生姓名： 学号（8位）： 指导教师： 设计起止时间：2013年12月16日~2013年12月27日 一. 设计目的 （1） 了解二叉树特性、存储及其操作实现，在计算机领域运用二叉树编译代码实现一件简单实际的操作，熟练掌握二叉树的三种遍历递归与非递归的实现； （2） 掌握图的两种遍历深度优先遍历和广度优先遍历，了解两者的区别和优缺点。学习在计算机中表示和处理图形结构以及绘制简单的地图并输出，熟练掌握图的逻辑结构和存储结构，学习用算法来解决实际问题； （3） 掌握邻接链表和邻接矩阵的存储结构，以及这两者的区别，会用邻接链表和邻接数组两种方法来实现数据的存储与读取； （4） 巩固文件的存储与读取部分，以便能够加深对文件读写的理解和更好的更熟练的实际应用； （5） 学会用计算机解决实际问题，将生活中的问题数据化，然后输入到计算机中以便更快的解决，提高自己的实践能力以及自身的学习能力，加深对课本知识的理解和掌握。 二. 设计内容

<1> 设计题目：设计一个校园导游程序，并按各要求进行编程： 要求： （1）设计并显示学校的校园平面图， 地点（地点名称、地点介绍）， 路线（公里数）均不少于10个。 （2）提供图中任意地点相关信息的查询。 （3）提供图中任意地点的问路查询： 1>任意两个地点之间的一条最短的简单路径； （最短路径长度——中转次数最少） 2>任意两个地点之间的一条最佳访问路线； （带权（公里数）最短路径长度） 3>任意两个地点之间的所有简单路径。 （4）提供图中所有地点的最佳布网方案； （5）增加新地点和路线、撤销旧地点和路线。 三．概要设计 1． 功能模块图： 校园导游系统main()

创建新地图Create() 1. 查看西邮地图

功能菜单

3. 查询路线基本状况 2. 显示基本信息 4. 添加新路线 6. 增加新景点 5. 撤销旧路线

7. 撤销旧景点 8. 最短路径查询 9. 最短连通路径查询

12. 查看所有简单路径 0. 退出系统 13.查看中转次数最少路径

11. 查看所有景点名称 10. 查看所有景点详情 2．各个模块详细的功能描述。 该导游系统能为来访者提供包括景点介绍、景点查询、仿真地图、最短路径之类的快捷指导。最短路径查询和景点概况主要运用了Dijstra算法来实现，其他功能都是通过一些简单的算法来编写的。所谓系统，也不尽然，只是一个小小的信息提示。其中主要运用到的程序、算法也较简单。除了可以创建一个新的地图外，其主要功能还有以下几点： 1. 查看西邮地图，自制的西安邮电大学方针地图，地图上标有景点名称以及编号和各景点之间的距离，方便更直观的了解本校的景点分布； 2. 显示基本信息，显示每一个景点可直达的景点路径和距离；

3. 查询路线基本状况，查询从任意一个景点出发到其余各景点之间距离最短的路径，提供给旅客最简单的路线介绍； 4. 添加新路线，在原有路线的基础之上，新增一条路线并保存到文件里面（该功能中新增路线的两端只能是目前地图上已有景点）； 5. 撤销旧路线，在原有路线的基础之上，删除一条废弃不用的路线并将删除后的信息保存到文件里面； 6. 增加新景点，在原有景点的基础之上，添加一个新的景点并保存到文件里面，添加景点包括景点名称和景点详细介绍； 7. 撤销旧景点，就是在原有景点的基础之上，删除一个废弃或拆迁的景点并将删除后的信息保存到文件里面； 8. 最短路径查询，只需要从键盘输入起点和终点的景点编号，就可以找出这两点之间的最短路径； 9. 最短连通路径查询，从键盘输入起始景点的编号，就可以找出一条最短连通路，方便旅客找出一条参观所有景点的最佳路径； 10. 查看所有景点详情，可以输出所有景点的编号、名称以及该景点的详细介绍，供旅客选择自己喜欢的地方； 11. 查看所有景点名称，输出所有景点名称，让旅客知道本校的所有景点； 12. 查看两个景点的所有简单路径，输出两个景点之间的所有简单路径供给旅客选择； 13. 查看中转次数最少路径，输出两个景点之间途径地方最少的一条路径。 四．详细设计 1．功能函数的调用关系图； 2．各功能函数的数据流程图； 1.创建新地图

Main( ) read() Map( ) Serach(&G) Infor(&G) Display(& G) Search_All(&G,1) Search_All(&G,0) Information(&G) exit(0)

Mintree(& G) Del(&G) Shortcut(&G) Delvex(&G) Save(&G) Addvex(&G) Add(&G) Infor(&G)

输入G->vexnum，G->arcnum i=1 i<=G->vexnum 输入第i个景点的名称和详情

输入G->arcnum条路线 将景点信息和路线存入文件

i++ 2.输出所有景点详情 3.显示图信息 i=1 开始

输出i j的直达路径 i++ i<=G->vexnum 结束 j++

j=1 j<=G->vexnum G->arc[i][j]=32768

i=1 开始 输出G->vex[i].name i++

i<=G->vexnum

输出G->vex[i].info 结束 4.添加新景点

5.添加新路线 开始 输入start 和 end

x==1 return G->arc[start][end]=length G->arc[start][end]=INFINITY 输入length

输入x (G->arcnum)++

G->arc[end][start]=length

No=Locate(G，place) 开始 输入景点名称place

i=1 i<=G->vexnum return G->arc[i][No]=INFINITY G->arc[No][i]=INFINITY

(G->vexnum)++； G->vex[No].num=No

No<=G->vexnumNo>=1 6.两点之间的所有简单路径和中转次数最少路径

7.删除路线 开始

输入待删除路线 G->arc[start][end]=INFINITY G->arc [end][start]=INFINITY

(G->arcnum)--

开始 输入start 和 end top=0

Min(G，start，end) Depsearch(G，start，end) cont=INFINITY

x==1 8.删除景点

3．重点设计及编码。 1> Dijkatra算法的修改路径部分的代码 for(j=1;j<=G->vexnum;j++) { if(!path[j][0]&&G->arc[k][j]arc[k][j]{ dist[j]=dist[k]+G->arc[k][j]; //当前最小权值 t=1; while(path[k][t]!=0) //path[k][t]未结束 { path[j][t]=path[k][t]; t++; } path[j][t]=k; //第k个结点 path[j][t+1]=0; } }

开始 输入待删除景点No 删除邻接矩阵中第No行第No列的有路的路径，G->arcnum减去相应值

从邻接矩阵第No行第No列开始，将数据前移

(G->vexnum)-- Dijkstra算法是典型最短路算法，用于计算一个节点到其他所有节点的最短路径。主要特点是以起始点为中心向外层层扩展，直到扩展到终点为止。Dijkstra算法能得出最短路径的最优解，但由于它遍历计算的节点很多，所以效率低。 Dijkstra算法思想为：设G=(V,E)是一个带权有向图，把图中顶点集合V分成两组，第一组为已求出最短路径的顶点集合（用S表示，初始时S中只有一个源点，以后每求得一条最短路径 , 就将 加入到集合S中，直到全部顶点都加入到S中，算法就结束了），第二组为其余未确定最短路径的顶点集合（用U表示），按最短路径长度的递增次序依次把第二组的顶点加入S中。在加入的过程中，总保持从源点v到S中各顶点的最短路径长度不大于从源点v到U中任何顶点的最短路径长度。此外，每个顶点对应一个距离，S中的顶点的距离就是从v到此顶点的最短路径长度，U中的顶点的距离，是从v到此顶点只包括S中的顶点为中间顶点的当前最短路径长度。 2> 文件存储功能的部分代码

fprintf(fp,"%d %d\n",G->vexnum,G->arcnum); for(i=1;i<=G->vexnum;i++) fprintf(fp,PV); for(i=1;i<=G->vexnum;i++) { for(j=1;j<=G->vexnum;j++) { fprintf(fp,"%d ",G->arc[i][j]); } fprintf(fp,"\n"); } 文件存储是先存入景点数和路线条数，然后再存入所有的景点名称和景点详细介绍以及所有的路线，路线是以邻接矩阵的形式存入文件的，邻接矩阵里面的每一个数据都对应两个景点，有路的存路径长度，没有路的默认为一个极大值，

合集下载

课程设计(校园导游)

课程设计(校园导游)

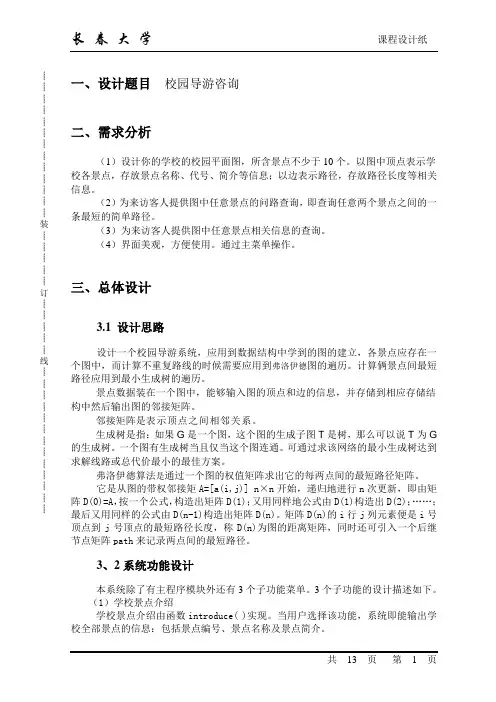

┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊一、设计题目校园导游咨询二、需求分析（1）设计你的学校的校园平面图，所含景点不少于10个。
