由浅入深的初中电学计算题

  • 格式：doc
  • 大小：87.50 KB
  • 文档页数：2

A
R
1

R
2

P

L
S
2
S

1

图(9)

A
1

A
2

V
R

L
S

1、两个灯泡，其中L1标有“6V 3W”，L2没有标记，但测得它的电阻是4欧，把它们串联后接在某一电
路时，两灯L1、L2均能正常发光，这个电路两端的电压和灯L2的电功率分别是多少？

2、如图(9)所示电路中,电灯L上标有“4V 1W”字样，滑动变阻器R1的阻值范围是0~24Ω，电阻R2的阻
值是30Ω，电流表的是量程是0.6A.
(1)当开关S1、S2断开，变阻器接入电路的电阻为其总电阻的1/3时，
电灯L恰好正常发光，求电源的电压值。
(2) 当开关S1、S2闭合,在移动变阻器滑片的过程中, 变阻器上允许
消耗的最大功率是多大?

3、如图所示，当S闭合时，电压表○v的示数为3V，电流表○A1的示数为0.4A。电流表○A2的示数为0.1A，则
（1）R的阻值为多少Ω？（2）灯泡L所消耗的功率为多少W？

4、如图所示，电源电压U＝6V且保持不变，R1＝10Ω，R2是最大阻值为60Ω的滑动变阻器，L是标有“6V
0.72W"字样的灯泡，灯泡灯丝电阻不变．
（1）当R2的滑片P到最左端时，要使灯泡L正常发光，S1、S2各应处于什么状态?
（2）当S1、S2都断开，5分钟内灯泡L消耗的电能是多少?
（3）调节滑动变阻器滑片，闭合S1、S2，当电流表示数最小时，整个电路消耗
的电功率是多少?
5、饮水机是一种常见的家用电器，某市场上常见的“华裕”牌饮水机，其工作电路可简化为如图（8）所
示的电路，其中S是一温度控制开关，当水温升高到一定温度时，它会自动切换，使饮水机处于保温状态；
R0是饮水机加热管的电阻，R是与加热管串联的电阻。下表是从其说明书中摘录的一些技术数据。（不考虑
R0、R的电阻受温度变化的影响，表中的功率均指加热管的功率．．．．．．．．）

（1）用你学过的物理知识推理、说明开关S闭合时，饮水机是处于加热状态，还是处于保温状态。
（2）求R的阻值。

6、如图甲所示，当开关S接a时，移动滑动变阻器的滑片P，根据测出的电流．电压值，画出了定值电阻
R0的U—I图像；当开关S接b时，同样根据测出的电流、电压值，画出了灯泡L的U—I
图像，如图乙所

示。
（1）求定值电阻R0的阻值；
（2）将R0与灯L串联接在6V的电源两端时，
求灯丝的实际电阻值；
（3）将R0与灯L并联接入电路并调节电源
电压，当 R0消耗的电功率为4.9W时，灯
L恰好正常发光，求灯L的额定电功率。

7、有一种半导体，其电阻的大小随温度的变化而明显改变，利用这种半导体材料制成的电阻叫热敏电阻。
利用热敏电阻可以用来测量温度的变化，且反应快，精度高.李明同学想用热敏电阻设计一个电路, 来检
测他家蔬菜大棚内温度的变化。于是,他买来了一个热敏电阻,该热敏电阻的阻值随温度变化的图像如图
所示.他又到实验室给老师借来了一块电流表、一个开关和6V的电源。请你利用这些器材帮他设计一个能
直接观察大棚气温变化的电路。
（1）请你在方框中画出你设计的电路图。
（2）若将电流表刻度盘上的电流刻度换成相应的温度刻度，这样电流表就改造成了气温表。若电流表选
用0－0.6A的量程，请你计算说明改造成的气温表的0℃应与电流表刻度盘的什么刻度对应?该气温表能测
量的最高温度是多少？
（3）当大棚内的温度为28℃时，
该电路消耗的功率是多少？

R
0
R

S

220
图(8)

合集下载

初中物理电能经典计算题

初中物理电能经典计算题

初中物理电能经典计算题
以下是一些初中物理中关于电能的经典计算题。

这些题目旨在
帮助学生加深对电能的理解并提升解题能力。

1. 问题：一个电瓶的电压为2V，通过电热丝使10C的电荷流过。

问电源为这段时间输出了多少焦耳的电能？
回答：根据电能公式 E = V × Q，其中 E 表示电能（焦耳），
V 表示电压（伏特），Q 表示电荷（库仑）。

代入已知数据可得 E = 2V × 10C = 20焦耳。

2. 问题：一个电源供应电流0.5A，通过一个固定电阻表面的电荷求3分钟会转化多少焦耳的电能？
回答：首先需要计算时间，将3分钟转换为秒，得到 t = 3 × 60 = 180s。

然后使用电能公式 E = I² × R × t，其中 I 表示电流（安培），R 表示电阻（欧姆），t 表示时间（秒）。

代入已知数据可得 E = (0.5A)² × R × 180s。

3. 问题：一个电热丝的电阻为4欧姆，通过它的电流为2A，
多少分钟可以转化10焦耳的电能？
回答：首先需要将10焦耳转换为秒，得到 E = 10J = 10W·s。

然后使用时间计算公式 t = E / (I² × R)，其中 E 表示电能（焦耳），
I 表示电流（安培），R 表示电阻（欧姆）。

代入已知数据可得 t = 10W·s / (2A)² × 4Ω。

请学生按照题目给出的公式进行计算，加强对电能计算的理解。

注：以上数据仅供参考，请核对后使用。

初中电学练习题推荐

初中电学练习题推荐

初中电学练习题推荐电学是初中物理中的一个重要的知识点，是学习物理的基础。

通过做电学练习题可以帮助学生巩固所学的知识，提高解题能力。

本文将为大家推荐几道适合初中生练习的电学题目，帮助他们更好地理解和掌握这一知识点。

题目一：简单电路计算已知一个电路由一个电源、一个电阻R1和一个电阻R2组成，电源电压为V，电阻R1的电阻值为R1，电阻R2的电阻值为R2。

求该电路中的电流I和总电阻R。

题目二：串联电路计算已知一个串联电路由一个电池、一个电阻R1和一个电阻R2组成，电池电动势为E，电阻R1的电阻值为R1，电阻R2的电阻值为R2。

求该电路中的电流I和总电阻R。

题目三：并联电路计算已知一个并联电路由一个电池、一个电阻R1和一个电阻R2组成，电池电动势为E，电阻R1的电阻值为R1，电阻R2的电阻值为R2。

求该电路中的电流I和总电阻R。

题目四：电阻率计算已知一个导体的长度L为10cm，横截面积为5cm²，电阻为2Ω。

求该导体的电阻率。

题目五：电功率计算已知一个电器的电压为220V，电流为2A。

求该电器的电功率。

以上是几道初中电学练习题，希望同学们能够认真思考并尝试解答。

这些题目涵盖了电路中的基本概念和计算，对于初学者来说是一个很好的巩固和提高的机会。

另外，同学们还可以根据自己的实际情况和所学的知识，设计更多的电学练习题，拓宽自己的视野和思维能力。

在解答这些题目的过程中，同学们可以利用所学的电学知识，如欧姆定律、串联和并联电路的计算方法等。

同时，注意在计算过程中单位的使用和换算是十分重要的，避免因单位不统一而导致计算结果的错误。

希望本文推荐的这些练习题能够帮助到同学们，提高他们对电学知识的理解和运用能力。

同时，鼓励同学们在学习物理的过程中多做练习题，通过实践来提高自己的解题能力，掌握物理学科的基本概念和方法。

电学是物理学的一门基础知识，理解和掌握电学知识对于今后的学习和科学实践都是非常重要的。

希望同学们能够重视电学的学习，通过不断练习和实践来提高自己的物理学水平。

(版)初中物理电学计算题经典练习(含答案)

(版)初中物理电学计算题经典练习(含答案)

物理电学计算经典练习解题要求：1.写出所依据的主要公式或变形公式写出代入数据的过程计算过程和结果都要写明单位1．如图1所示，R1=2Ω,R2=4Ω,U=12V；求：1〕通过电阻R1的电流I1;2〕电阻R2两端的电压U2。

2A,8V〕2．如图2所示，电流表示数为 0.5A,R2=20Ω,通过R2的电流是，求：电压表的示数；电阻R1=？(6V30Ω)如图3所示，电源电压为8V，R1=4R2,电流表A的示数为；求：电阻R1，R2各为多少欧？(200Ω50Ω)如图4所示，电源电压U不变，当开关S闭合时，通过电阻R1的电流为3A。

当电路中开关S断开时，R1两端电压为5V，R2的电功率为10W.求：电源电压U及电阻R1和R2的阻值。

(15V5Ω10Ω)把阻值为300Ω的电阻R1接入电路中后，通过电阻R1的电流为40mA；把阻值为200Ω的电阻R2和R1串联接入同一电路中时；求：1〕通过电阻R2的电流为多少？2〕R2两端的电压为多少？3〕5min内电流通过R2做功多少？0.75A)如图5所示，电源电压恒为3V，知R1=12Ω,R2=6Ω。

求：1〕当开关S断开时电流表 A的读数2〕当开关S闭合时电流表A的读数如图6所示，电源电压U不变，R1=6Ω.当开关S断开时电流表A的示数为1A,求R1两端的电压；当开关S闭合时电流表A的示数为,求R2的电阻值。

(6V30Ω)8．如图7所示，定值电阻R1和R2串联，电源电压为7V，电流表的示数为0.5A,R2的电功率为。

求:电阻R2两端电压和电阻R1的电功率。

(5V1W)9．如图8所示，电源电压为8V，且保持不变。

R1=4R2。

当开关S断开时，电流表的示数为2A。

求：1〕电阻R1和R2的阻值各为多少欧？(4Ω1Ω)2〕当开关S闭合时电阻R1和R2的电功率各为多大？(16W64W)10．如图9所示，R1=6Ω，通过电阻R2的电流I2=0.5A,通过电阻R1和R2的电流之比为I1：I2=2：3。

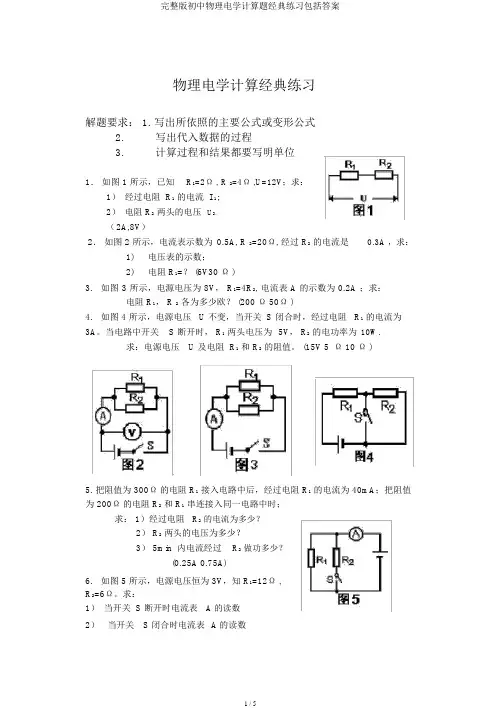

完整版初中物理电学计算题经典练习包括答案

完整版初中物理电学计算题经典练习包括答案

物理电学计算经典练习解题要求： 1. 写出所依照的主要公式或变形公式2.写出代入数据的过程3.计算过程和结果都要写明单位1．如图 1 所示，已知R1=2Ω , R 2=4Ω ,U=12V；求：1）经过电阻 R1的电流 I 1;2）电阻 R2两头的电压U2。

（2A,8V）2．如图 2 所示，电流表示数为0.5A, R 2=20Ω, 经过 R2的电流是0.3A ，求：1)电压表的示数；2)电阻 R1=？ (6V30 Ω )3.如图 3 所示，电源电压为 8V， R1=4R2, 电流表 A 的示数为 0.2A ；求：电阻 R1， R 2各为多少欧？ (200 Ω 50Ω )4.如图 4 所示，电源电压 U 不变，当开关 S 闭合时，经过电阻 R1的电流为3A。

当电路中开关S 断开时， R1两头电压为5V， R2的电功率为10W.求：电源电压U 及电阻 R1和 R2的阻值。

(15V 5 Ω 10 Ω )5.把阻值为 300Ω的电阻 R1接入电路中后，经过电阻 R1的电流为 40mA；把阻值为 200Ω的电阻 R2和 R1串连接入同一电路中时；求： 1）经过电阻R2的电流为多少？2） R2两头的电压为多少？3） 5min 内电流经过R2做功多少？(0.25A 0.75A)6.如图 5 所示，电源电压恒为 3V，知 R1=12Ω ,R2=6Ω。

求：1）当开关 S 断开时电流表 A 的读数2）当开关S闭合时电流表A的读数7.如图 6 所示，电源电压 U不变， R1=6Ω .1)当开关 S 断开时电流表 A 的示数为 1A, 求 R1两头的电压；2)当开关 S 闭合时电流表 A 的示数为 1.2A , 求 R2的电阻值。

(6V 30Ω)8．如图7 所示，定值电阻R1和 R2串连，电源电压为7V，电流表的示数为0.5A, R 2的电功率为。

求 : 电阻 R2两头电压和电阻R1的电功率。

(5V 1W)9．如图 8 所示，电源电压为8V，且保持不变。
