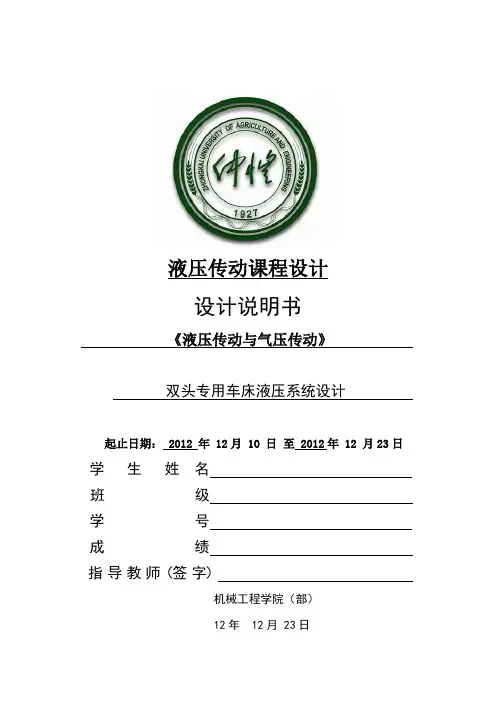

液压系统设计说明书

液 压 与 气 压 传 动

课程设计说明书

学 院： 机电工程学院

设计题目： 双头专用车床液压系统设计

专业班级： 机械电子工程2011-1

学 生： 辛浩

2013年12月

目录

一、设计任务 ................................................................................................................................... 3

1、课程设计题目 ..................................................................................................................... 3

2、课程设计任务 ................................................................................... 错误！未定义书签。

二、液压回路工况分析 ................................................................................................................... 5

1、导程摩擦阻力 ..................................................................................................................... 5

液压传动课程设计

设计说明书

《液压传动与气压传动》

双头专用车床液压系统设计

起止日期： 2012 年 12月 10 日 至 2012年 12 月23日

学 生 姓 名

班 级

学 号

成 绩

指 导 教 师（签 字）

机械工程学院（部）

12年 12月 23日 摘 要

本文是关于双头车床液压系统设计过程的阐述。主要包括系统方案的确定、控制系统的设计几个方面的内容。双头车床加工时,由于零件较长,拟采用零件固定,刀具旋转和进给的加工方式,其加工动作循环方式是：快进→工进→快退→停止，同时要求各个车削头能单独调整。显而易见，采用双头车床能使原需多道工序的产品能一次切削完成，使工序简化，生产效益大大提高。且这种设计所产生的产品对成均匀，精度高。对于双头车床的动力执行部分，本设计采用液压伺服机构。液压伺服机构较其他机构有传动平稳、噪音小、驱动力大等优点，同时也存在漏油、爬行、体积大等缺点。 为了尽量避免液压系统的上述缺点，系统设计时用集成块来代替管路，在液压系统采用液压阀集成配置，可以显著减少管路联接和接头，降低系统的复杂性，增强现场添加和更改回路的柔性，具有结构紧凑、安装维护方便、泄漏少、振动小、利于实现典型液压系统的集成化和标准化等优点。

关键字：差动连接 背压 调速 电磁换向阀 快进 快退 目录

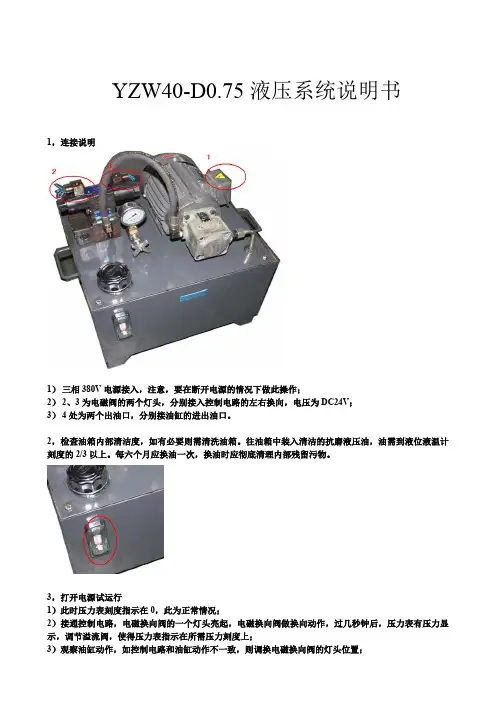

YZW40-D0.75液压系统说明书

1，连接说明

1） 三相380V电源接入，注意，要在断开电源的情况下做此操作；

2） 2、3为电磁阀的两个灯头，分别接入控制电路的左右换向，电压为DC24V；

3） 4处为两个出油口，分别接油缸的进出油口。

2，检查油箱内部清洁度，如有必要则需清洗油箱。往油箱中装入清洁的抗磨液压油，油需到液位液温计

刻度的2/3以上。每六个月应换油一次，换油时应彻底清理内部残留污物。

3，打开电源试运行

1）此时压力表刻度指示在0，此为正常情况；

2）接通控制电路，电磁换向阀的一个灯头亮起，电磁换向阀做换向动作，过几秒钟后，压力表有压力显

示，调节溢流阀，使得压力表指示在所需压力刻度上；

3）观察油缸动作，如控制电路和油缸动作不一致，则调换电磁换向阀的灯头位置；

4）在油缸停止不动作时，两个灯头应都不亮起，压力表刻度指示在0；

5）当电机不运转时，请检查电缆连接是否正确，电源是否正常；

6）当电机工作但不供油时，请检查电机旋转方向是否正确或油位过低。如果油位过低，请立即注油。

7）根据实际情况，调整溢流阀手柄，调到自己需要的压力。（例：油泵额定最高压力6.3MPA,调整使用压

力时就不能超过6MPA,否则油泵损坏很快。）

1 第一章 、绪 论

1.1课题背景

螺旋采样机广泛应用于火电厂、焦化厂、钢铁厂等入厂煤采制样及煤矿外销煤的采制样。经特殊设计，还可用于钢铁厂、冶炼厂、焦化厂等矿石、矿粉和焦炭的采制样。

采样原理均为螺旋钻取式，其采样过程具有自我清洗功能，能避免样品污染。双螺旋镶有硬质合金刀刃的采样钻头，在采样时以钻削的方式将大块煤或煤矸石钻碎，并经螺旋叶片提升采集。与短螺旋点采样配套的摆动集样斗，有效地解决了点采样须采一点放一次样的问题，使三点采样时间不大于180秒，实现采三点放一次样的目的。破碎机采用锤式破碎的结构形式，在破碎机入口处设有旋转和平移刮板，能及时和有效的清理掉机壁上沾附的煤样，该破碎机能为用户提供粒度不大于6mm/13mm的样料。操作系统设有自动/半自动/手动三种操作方式。日常操作时，只需按下启动命令，整个采样、制样全过程能自动完成，出现异常情况，自动报警并有手动或自动紧急停车。操作系统设有自动测距定位系统，以保证采样点合乎国标要求。可与编码保密系统联网，实现对运输车辆所装运煤炭的矿点、煤种在过磅称重、煤样采取、样品制作、分析化验、计质计量结算的全过程进行保密操作，使得采制样设备应用更加公平、公正。

液压传动的采样机，结构上容易实现标准化，通用化和系列化，便于大批量生产时采用先进的工艺方法和设备。

本设计书所述液压系统是为螺旋采样机配套设计和制造；用于提供螺旋采样机液压马达的工作压力油，液压系统配置有加热器，电磁溢流阀，电磁换向阀，双单向节流阀，双液控单向阀等，可对系统马达工作实现远程控制，对于马达工作速度可以实现无级调速，并且可以实现保压功能。

1.2液压传动的优点和缺点

液压传动系统的主要优点液压传动之所以能得到广泛的应用，是因为它与机械传动、电气传动相比，具有以下主要优点：

1.液压传动是由油路连接，借助油管的连接可以方便灵活的布置传动机构，这是比机械传动优越的地方。例如，在井下抽取石油的泵可采用液压传动来驱动，以克服长驱动轴效率低的缺点。由于液压缸的推力很大，且容易布置。在挖掘机等重型工程机械上已基本取代了老式的机械传动，不仅操作方便，而且外形美观大方。
