ANSYS WORKBENCH 11.0培训教程（DS）第四章静力结构分析序言•在DS中关于线性静力结构分析的内容包括以下几个方面:–几何模型和单元–接触以及装配类型–环境（包括载荷及其支撑）–求解类型–结果和后处理•本章当中所讲到的功能同样适用与ANSYS DesignSpace Entra及其以上版本.–本章当中的一些选项可能需要高级的licenses，但是这些都没有提到。
–模态，瞬态和非线性静力结构分析在这里没有讨论，但是在相关的章节当中将会有所阐述。
线性静力分析基础•在线性静力结构分析当中，位移矢量{x} 通过下面的矩阵方程得到:在分析当中涉及到以下假设条件:–[K] 必须是连续的•假设为线弹性材料•小变形理论•可以包括部分非线性边界条件–{F} 为静力载荷•不考虑随时间变化的载荷•不考虑惯性（如质量，阻尼等等）影响•在线性静力分析中，记住这些假设是很重要的。
非线性分析和动力学分析将在随后的章节中给予讨论。
[]{}{}F x K =A. 几何结构•在结构分析当中，可以使用所有DS 支持的几何结构类型.•对于壳体，在几何菜单下厚度选项是必须要指定的。
•梁的截面形状和方向在DM已经指定并且可以自动的传到DS模型当中。
–对于线性体，仅仅可以得到位移结果.ANSYS License AvailabilityDesignSpace Entra xDesignSpace xProfessional xStructural xMechanical/Multiphysics x…Point Mass•Point Mass 在“Geometry”分支在模拟没有明确建模的重量–只有面实体才能定义point mass–可以用以下方式定义point mass位置:•在任意用户定义坐标系中(x, y, z)坐标•选择点/边/面来定义位置–重量/质量大小在“Magnitude”中输入–在结构静力分析中,point mass只受“加速度”，“标准重力加速度,”和“旋转速度”的作用.–质量和所选面相连通时它们之间没有刚度. 这不是一个刚度区域假设而是一个类似与分布质量的假设–没有旋转惯性项出现.ANSYS License AvailabilityDesignSpace Entra xDesignSpace xProfessional x…Point Mass•point mass 将会以灰色圆球出现–前面提到，只有惯性力才会对point mass 起作用。
目录第1 章开始使用ANSYS 11.1 完成典型的ANSYS 分析 1 1.2 建立模型 1第2 章加载232.1 载荷概述23 2.2 什么是载荷23 2.3 载荷步、子步和平衡迭代24 2.4 跟踪中时间的作用25 2.5 阶跃载荷与坡道载荷26 2.6 如何加载27 2.7 如何指定载荷步选项68 2.8 创建多载荷步文件77 2.9 定义接头固定处预拉伸78第3 章求解853.1 什么是求解84 3.2 选择求解器84 3.3 使用波前求解器85 3.4 使用稀疏阵直接解法求解器86 3.5 使用雅可比共轭梯度法求解器（JCG）86 3.6 使用不完全乔列斯基共轭梯度法求解器（ICCG）86 3.7 使用预条件共轭梯度法求解器（PCG）86 3.8 使用代数多栅求解器（AMG）87 3.9 使用分布式求解器(DDS)88 3.10 自动迭代（快速）求解器选项88 3.11 在某些类型结构分析使用特殊求解控制89 3.12 使用PGR 文件存储后处理数据92 3.13 获得解答96 3.14 求解多载荷步97 3.15 中断正在运行的作业100 3.16 重新启动一个分析100 3.17 实施部分求解步111 3.18 估计运行时间和文件大小1133.19 奇异解114第4 章后处理概述1164.1 什么是后处理116 4.2 结果文件117 4.3 后处理可用的数据类型117第5 章通用后处理器(POST1) 1185.1 概述118 5.2 将数据结果读入数据库118 5.3 在POST1 中观察结果127 5.4 在POST1 中使用PGR 文件152 5.5 POST1 的其他后处理内容160第6 章时间历程后处理器（POST26）1746.1 时间历程变量观察器174 6.2 进入时间历程处理器176 6.3 定义变量177 6.4 处理变量并进行计算179 6.5 数据的输入181 6.6 数据的输出183 6.7 变量的评价184 6.8 POST26 后处理器的其它功能187第7 章选择和组件190 7.1 什么是选择190 7.2 选择实体190 7.3 为有意义的后处理选择194 7.4 将几何项目组集成部件与组件195第8 章图形使用入门1988.1 概述198 8.2 交互式图形与“外部”图形198 8.3 标识图形设备名(UNIX 系统)198 8.4 指定图形显示设备的类型(WINDOWS 系统)2018.5 与系统相关的图形信息202 8.6 产生图形显示205 8.7 多重绘图技术207第9 章通用图形规范2109.1 概述210 9.2 用GUI 控制显示210 9.3 多个ANSYS 窗口，叠加显示210 9.4 改变观察角、缩放及平移211 9.5 控制各种文本和符号214 9.6 图形规范杂项217 9.7 3D 输入设备支持218第10 章增强型图形21910.1 图形显示的两种方法219 10.2P OWER G RAPHICS 的特性219 10.3何时用P OWER G RAPHICS219 10.4激活和关闭P OWER G RAPHICS220 10.5怎样使用P OWER G RAPHICS220 10.6希望从P OWER G RAPHICS 绘图中做什么220第11 章创建几何显示22311.1 用GUI 显示几何体223 11.2 创建实体模型实体的显示223 11.3 改变几何显示的说明224第12 章创建几何模型结果显示23312.1 利用GUI 来显示几何模型结果233 12.2 创建结果的几何显示233 12.3 改变POST1 结果显示规范235 12.4 Q-S LICE 技术238 12.5 等值面技术238 12.6 控制粒子流或带电粒子的轨迹显示239第13 章生成图形24013.1 使用GUI 生成及控制图240 13.2 图形显示动作240 13.3 改变图形显示指定241第14章注释24514.1 注释概述245 14.2 二维注释245 14.3 为ANSYS 模型生成注释246 14.4 三维注释246 14.5 三维查询注释247第15 章动画24815.1 动画概述248 15.2 在ANSYS 中生成动画显示248 15.3 使用基本的动画命令248 15.4 使用单步动画宏249 15.5 离线捕捉动画显示图形序列249 15.6 独立的动画程序250 15.7 WINDOWS 环境中的动画251第16 章外部图形25316.1 外部图形概述253 16.2 生成中性图形文件254 16.3 DISPLAY 程序观察及转换中性图形文件255 16.4 获得硬拷贝图形258第17 章报告生成器25917.1 启动报告生成器259 17.2 抓取图象260 17.3 捕捉动画260 17.4 获得数据表格261 17.5 获取列表264 17.6 生成报告26417.7 报告生成器的默认设置267 第18 章 CMAP 程序26918.1 CMAP 概述269 18.2 作为独立程序启动CMAP269 18.3 在ANSYS 内部使用CMAP271 18.4 用户化彩色图271第19 章文件和文件管理27419.1 文件管理概述274 19.2 更改缺省文件名274 19.3 将输出送到屏幕、文件或屏幕及文件275 19.4 文本文件及二进制文件275 19.5 将自己的文件读入ANSYS 程序278 19.6 在ANSYS 程序中写自己的ANSYS 文件279 19.7 分配不同的文件名280 19.8 观察二进制文件内容（AXU2）280 19.9 在结果文件上的操作（AUX3）280 19.10 其它文件管理命令280第20 章内存管理与配置28220.1 内存管理282 20.2 基本概念282 20.3 怎样及何时进行内存管理283 20.4 配置文件286第1 章开始使用ANSYS1.1 完成典型的ANSYS 分析ANSYS 软件具有多种有限元分析的能力，包括从简单线性静态分析到复杂的非线性瞬态动力学分析。
流固耦合方法要实现流固耦合首先要确定固体模型和流体模型。
本设计的流体和固体模型都是在ANSYS Workbench中建立的（也可以用其他的三维建模工具）。
建模后将流体模型输出为IGES格式，然后导入到ICEM中化分网格备用。
固体模型则直接在Workbench中的Simulation中定义固支面和流固耦合面等，并划分网格。
最后输出inp文件。
最后利用CFX进行双向流固耦合计算。
具体步骤在下面分别叙述。
流体部分1.流体模型的建立启动ANSYS Workbench，点击New geometry开启DesignModeler。
在这里可以采用多种建模方法，我用的是直接在Create下拉菜单中选择最底部的Primitives 中的bend选项，直接建立一系列的扇形环柱体。
即可组成流体域的模型，在这里不再赘述。
2.流体网格的划分建模后将流体模型输出为IGES格式，然后导入到ICEM中。
在ICEM中通过点和线处理工具删掉一些多于的线并补上必要的点（分块的时候用来固定节点）。
然后创建体，在创建的提示栏中选择所有的面。
注意体形成后要多还几个角度观察，以确定solid点在整个模型的内部。
接下来就要分块，点击blocking按钮，选择整个实体为对象创建块。
之后将块沿边界切割成若干子块，删掉不需要的子块。
然后把快上的节点固定在相应的实体的点上，把块的边界线固定在相应的实体线上。
然后在块的特征边上设定节点数，化分网格。
3.网格输出网格划分完之后，需要将网格从ICEM CFD导出到计算软件ANSYS CFX中做计算，其具体的操作步骤如下：（1）选择File > Mesh > Load from Blocking;（2）选择File > Blocking > Save Multiblock Mesh,在出来的对话框上选择V olume。
（3）选择Output > Select solver,在出来的对话框上选择计算所用的软件ANSYS CFX，点击Okay。

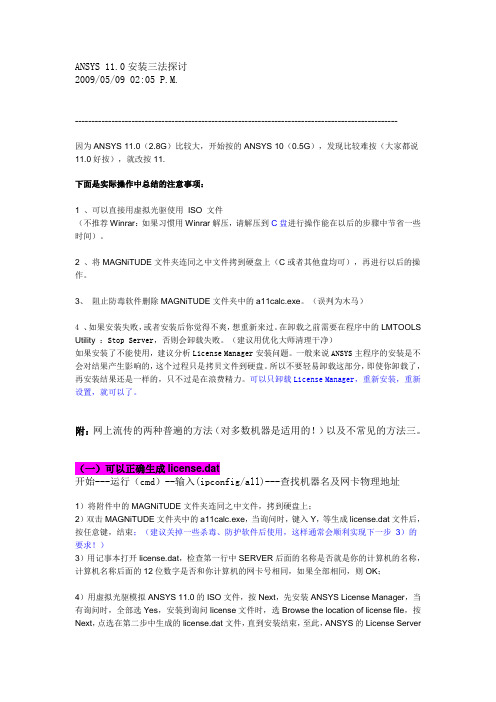

ANSYS 11.0安装三法探讨2009/05/09 02:05 P.M.-------------------------------------------------------------------------------------------------因为ANSYS 11.0（2.8G）比较大，开始按的ANSYS 10（0.5G），发现比较难按（大家都说11.0好按），就改按11.下面是实际操作中总结的注意事项：1 、可以直接用虚拟光驱使用ISO 文件（不推荐Winrar：如果习惯用Winrar解压，请解压到C盘进行操作能在以后的步骤中节省一些时间）。
2 、将MAGNiTUDE文件夹连同之中文件拷到硬盘上（C或者其他盘均可），再进行以后的操作。
3、阻止防毒软件删除MAGNiTUDE文件夹中的a11calc.exe。
（误判为木马）4 、如果安装失败，或者安装后你觉得不爽，想重新来过。
在卸载之前需要在程序中的LMTOOLS Utility ：Stop Server，否则会卸载失败。
（建议用优化大师清理干净）如果安装了不能使用，建议分析License Manager安装问题。
一般来说ANSYS主程序的安装是不会对结果产生影响的，这个过程只是拷贝文件到硬盘。
所以不要轻易卸载这部分，即使你卸载了，再安装结果还是一样的，只不过是在浪费精力。
可以只卸载License Manager，重新安装，重新设置，就可以了。
附：网上流传的两种普遍的方法（对多数机器是适用的！）以及不常见的方法三。
（一）可以正确生成license.dat开始---运行（cmd）--输入(ipconfig/all)---查找机器名及网卡物理地址1）将附件中的MAGNiTUDE文件夹连同之中文件，拷到硬盘上；2）双击MAGNiTUDE文件夹中的a11calc.exe，当询问时，键入Y，等生成license.dat文件后，按任意键，结束；（建议关掉一些杀毒、防护软件后使用，这样通常会顺利实现下一步3）的要求！）3）用记事本打开license.dat，检查第一行中SERVER后面的名称是否就是你的计算机的名称，计算机名称后面的12位数字是否和你计算机的网卡号相同，如果全部相同，则OK；4）用虚拟光驱模拟ANSYS 11.0的ISO文件，按Next，先安装ANSYS License Manager，当有询问时，全部选Yes，安装到询问license文件时，选Browse the location of license file，按Next，点选在第二步中生成的license.dat文件，直到安装结束，至此，ANSYS的License Server已经被成功安装并启动了；5）安装ANSYS各个模块，有ANSYS Products，ANSYS CFX，ANSYS TurboGrid，ANSYS ICEM CFD等模块，根据需要安装，其中ANSYS Products模块包括ANSYS Classic和ANSYS Workbench两种工作环境。
ICEM CFD 操作小技巧0快捷键左键单击选择，左键拖拉旋转；中键单击确认，中键拖拉平移；滚轮缩放；右键单击取消。
1导入几何一般用PROE建模，在PROE中将画好的几何模型另存为IGES或STP格式输出，然后再将其导入ICEM CFD 中（File →Import Geometry →STEP/IGES →选择几何文件→点击Apply 按钮）。
2使用注意事项在打开ICEM CFD之前必须关闭翻译软件，否则按左键旋转观察时，就会相当于点了一个命令按钮，老是弹出选择窗口，十分烦人。
不能随意修改GUI窗口背景颜色，因为修改后很难再恢复默认背景颜色。
3查看几何的单位在模型树中右击Model →Geometry Units（可以查看或修改几何的单位）4改变工作目录File →Change Working Directory（注意工作路径名必须全为英文）右击桌面上ICEM CFD软件图标→在“起始位置”后的方框内输入工作路径名5创建新工程File →New Project →命名工程（注意工程名必须为英文）→保存6透明显示几何点击勾选模型树中Geometry下的Surface并右击→Transparent（透明的）→在功能按钮中点选Solid Simple Display按钮7自带求解器功能标签中的Cart3D（ANSYS 12）是三维空气动力场求解器（ANSYS 14中已经删除了这个功能，ICEM CFD变成纯粹的网格处理工具，没有任何求解功能）。
8导出网格图片View →Save Picture> Output prefix（图片名称）> Format（图片格式，可选JPEG和TIFF）> Quality（图片质量，默认DPI为75）→点击Apply按钮9文件格式Tetin (.tin)文件（几何文件，包括几何实体、材料点、几何元素的Part归类、全局和实体网格参数，只是没有块的拓扑结构数据）Domain file(.uns)（网格文件，非结构化网格）Blocking file (.blk)（块文件，保存有块的拓扑结构数据）Attribute file(.fbc)（属性文件，边界条件、局部参数及单元类型）Parameter file (.par)（参数文件，模型及单元参数）Journal file (.jrf)（日志文件，(echo file) 操作过程记录文件）。
