电力增容改造工程施工方案一、工程概况电力增容改造工程是指对原有电力设施进行技术提升和设备更新，使其满足新的用电需求的工程。
本次施工方案针对某地区变电站内的电力设施进行增容改造，以提高供电能力和电网稳定性，并确保供电质量。
本次电力增容改造工程的实施范围包括变电站主变压器、配电装置、开关设备、保护控制装置等主要设备，具体施工内容包括主变压器的升级改造、配电装置的增容改造、开关设备的更新和保护控制装置的升级等。
工程的施工单位应充分了解原有设备的技术状态和运行状况，合理安排施工工艺和施工方案，确保施工的安全和质量。
同时，根据现场实际情况，可以对原有方案进行适当调整和改进，使其更加符合实际需求。
二、施工方案1.施工前期准备在正式施工之前，施工单位应对现场进行全面的调查和勘察，了解变电站内部的布局和设备状况，确定施工范围和施工方案。
同时，应对相关设备进行全面检测和测量，确保施工方案的可行性。
根据现场勘察结果和设备检测数据，确定详细的施工方案和施工进度计划。
同时，施工单位需要制定详细的安全生产计划和施工组织计划，运用科学的施工技术和有效的施工管理手段，确保施工过程中的安全和质量。
2.主变压器的升级改造主变压器是供电系统的核心设备，对供电系统的工作稳定性和可靠性起着至关重要的作用。
本次施工将对主变压器进行升级改造，以提高其容量和性能，确保供电能力的提升。
主要施工内容包括：（1）主变压器的检查和清洁。
在施工之前，应对主变压器的内部和外部进行全面清洁和检查，清除内部的污垢和杂物，确保主变压器的可靠工作。
（2）主变压器的绝缘测试。
在清洁和检查之后，应对主变压器的绝缘进行全面测试，确保绝缘性能符合要求。
（3）主变压器的升级改造。
根据施工计划和施工方案，对主变压器进行升级改造，包括升级换流器和升级冷却系统等，以提高主变压器的容量和性能。
3.配电装置的增容改造配电装置是供电系统的重要组成部分，对供电系统的分配和稳定有着重要作用。
2024年增容供电改造方案____年增容供电改造方案摘要：供电改造是城市规模扩大和能源需求增长的必然产物。
本文针对____年需要进行增容供电改造的情况，提出了一套____字的增容供电改造方案。
该方案主要包括建设新的发电设备、优化电网结构、加强配电系统管理等内容。
通过采取这些措施，可以提高供电能力，满足城市未来的发展需求。
1. 引言____年是城市规模扩大和电能需求增长的关键时期。
为了满足城市的用电需求，必须进行增容供电改造。
通过对供电系统进行现状分析和未来需求预测，本文提出了一套全面的增容供电改造方案。
2. 增设新的发电设备2.1 建设新的火电厂火电厂是提供大规模电力的重要途径。
因此，在现有电力系统基础上，应增设新的火电厂来增加供电能力。
新建的火电厂应采用先进的燃烧技术，以提高发电效率和减少排放。
2.2 增设新的可再生能源发电设备可再生能源是未来的趋势，也是解决能源短缺和环境问题的重要途径。
在增容供电改造中，应增设新的可再生能源发电设备，如风电场、光伏电站等。
这些新的发电设备可以提供清洁能源，并减少对传统能源的依赖。
3. 优化电网结构3.1 增设变电站和升级电缆线路变电站是电力系统的重要节点，它对电能的输送和分配起到关键作用。
为了增加供电能力，应增设新的变电站，并对现有变电站进行升级。
此外，还应对电缆线路进行升级，以提高输电能力。
3.2 建设智能电网智能电网是未来电网的发展方向，它可以实现电力信息的双向传输和智能化管理。
在增容供电改造中，应建设智能电网，以提高电网的稳定性和供电质量。
4. 加强配电系统管理4.1 完善配电网络配电网络是将电能从变电站输送到用户的重要组成部分。
为了提高供电能力，应完善配电网络，增加配电变压器和配电柜。
同时，还应采取措施减少配电损耗，提高供电效率。
4.2 引入智能配电技术智能配电技术可以实现对配电系统的智能监测和控制。
在增容供电改造中，应引入智能配电技术，以提高配电系统的管理水平和运行效率。
项目名称：XX小区住宅供电增容工程施工项目地点：XX市XX区XX小区项目规模：新建电缆线路至新建箱式开闭所，新建箱式开闭所主干电源选用双根YJLV22-3185电缆，总长0.57公里，同步敷设光缆一根，箱式开闭所至新建箱变选用YJLV22-370电缆，总长0.81公里。
新建二进四出箱式开闭所1座，新建630千伏安欧式箱变5座，新建500千伏安欧式箱变1座，新建400千伏安欧式箱变3座，敷设低压电缆总长4.43公里，敷设进户点至表箱前电缆1.45公里。
安装电源分支箱21台，电度表箱103台，单相表576块，三相表9块。
二、施工方案1. 施工准备（1）组织施工队伍，明确施工任务、人员分工及职责。
（2）对施工人员进行安全、技术培训，确保施工人员具备相应的专业技能。
（3）办理相关施工手续，确保施工合法合规。
（4）做好施工现场的规划，确保施工顺利进行。
2. 施工步骤（1）施工测量：对施工现场进行测量，确定电缆线路、箱式开闭所、箱变等设备的位置。
（2）土建工程：根据设计图纸，进行箱式开闭所、箱变等设备的土建基础施工。
（3）电缆敷设：按照设计要求，敷设电缆线路，确保电缆线路安全、可靠。
（4）设备安装：安装箱式开闭所、箱变等设备，确保设备安装质量。
（5）调试与验收：对安装完成的设备进行调试，确保设备运行正常，达到设计要求。
3. 施工质量控制（1）严格按照设计图纸和施工规范进行施工，确保施工质量。
（2）加强施工过程中的质量控制，对关键工序进行重点监控。
（3）对施工过程中发现的质量问题，及时整改，确保工程质量。
4. 施工安全措施（1）加强施工现场的安全管理，确保施工安全。
（2）施工人员必须佩戴安全帽、安全带等防护用品。
（3）施工现场设置安全警示标志，确保施工人员的安全。
（4）加强施工现场的防火、防盗、防触电等措施。
5. 施工进度安排（1）施工准备阶段：2周（2）土建工程阶段：4周（3）电缆敷设阶段：3周（4）设备安装阶段：2周（5）调试与验收阶段：1周总计：12周三、施工组织管理1. 施工项目经理负责全面协调、指挥、监督施工工作。
第1篇一、工程概况本工程为XX市XX区某配电站增容改造工程，旨在提高配电站供电能力，满足区域负荷增长需求。
工程地点位于XX区XX街道XX号，施工范围包括原配电站内设备拆除、新增设备安装、电缆敷设、系统调试等。
二、施工组织1. 组织架构（1）成立项目领导小组，负责工程整体规划、协调、监督和决策。
（2）设立项目管理部，负责项目实施过程中的具体管理工作。
（3）设立施工班组，负责现场施工、设备安装、调试等工作。
2. 施工人员（1）项目经理：负责项目整体规划、协调、监督和决策。
（2）技术负责人：负责施工方案编制、技术指导、现场协调等工作。
（3）施工班组：包括电工、焊工、管道工、土建工等专业技术人员。
3. 施工材料及设备（1）施工材料：电缆、电线、绝缘子、支架、阀门、法兰等。
（2）施工设备：挖掘机、吊车、电焊机、切割机、电缆敷设机等。
三、施工准备1. 施工图纸及资料：熟悉施工图纸，了解工程规模、施工工艺、质量要求等。
2. 施工现场：做好施工现场的布置，确保施工环境安全、整洁。
3. 施工材料及设备：提前采购、检验、验收，确保材料及设备质量。
4. 施工人员：进行技术培训，提高施工人员技能水平。
四、施工进度安排1. 施工前期：完成施工图纸审查、施工方案编制、施工人员培训、材料设备采购等工作。
2. 施工中期：进行设备拆除、新增设备安装、电缆敷设、系统调试等工作。
3. 施工后期：完成工程验收、资料整理、工程移交等工作。
五、工程质量控制1. 严格执行国家及地方相关标准和规范。
2. 对施工人员进行质量意识教育，提高施工质量。
3. 加强施工过程监督，确保施工质量。
4. 对关键工序进行检测，确保工程质量。
六、安全生产1. 严格执行安全生产法规，加强施工现场安全管理。
2. 定期进行安全检查，及时发现并消除安全隐患。
3. 对施工人员进行安全教育培训，提高安全意识。
4. 做好施工现场的防火、防盗、防触电等工作。
七、文明施工1. 做好施工现场的环保工作，减少施工对环境的影响。

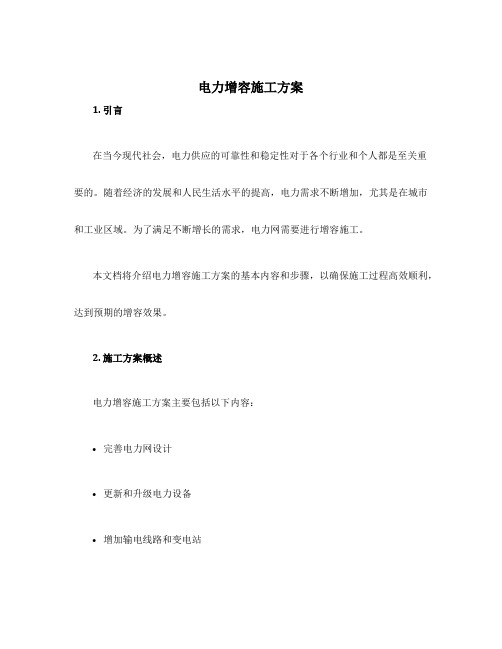

电力增容施工方案1. 引言在当今现代社会，电力供应的可靠性和稳定性对于各个行业和个人都是至关重要的。
随着经济的发展和人民生活水平的提高，电力需求不断增加，尤其是在城市和工业区域。
为了满足不断增长的需求，电力网需要进行增容施工。
本文档将介绍电力增容施工方案的基本内容和步骤，以确保施工过程高效顺利，达到预期的增容效果。
2. 施工方案概述电力增容施工方案主要包括以下内容：•完善电力网设计•更新和升级电力设备•增加输电线路和变电站•优化电力运行管理下面将对每个方面进行详细阐述。
3. 完善电力网设计为了适应电力需求的增长，必须对现有电力网进行完善的设计。
这包括对电网的结构、拓扑和布局进行评估和优化。
通过合理的电网设计，可以最大程度地提高电力供应的可靠性和稳定性。
在设计过程中需要考虑以下因素：•设计容量和负载平衡：根据电力需求的增长预测，确定电网的设计容量，并合理分配负载，避免过载情况的发生。
•故障处理能力：电力网应具备快速识别和处理故障的能力，以确保电力供应的连续性。
•线损控制：采取措施减少电力在输电过程中的损耗，提高电网的效率和输电能力。
4. 更新和升级电力设备电力增容需要对现有电力设备进行更新和升级，以满足增容的需求。
这包括发电设备、变压器、开关设备等。
更新和升级电力设备的目的是提高设备的效率和可靠性，减少故障发生的概率，并增加电力系统的稳定性。
同时，考虑到能源的可持续发展，应优先选择能源效率高、环保的设备。
5. 增加输电线路和变电站为了增加电力供应能力，需要增加输电线路和变电站。
这样可以更好地分布电力负荷和平衡电力供应。
在增加输电线路和变电站时，需要考虑以下因素：•线路长度和输电能力：根据电力需求确定线路的长度和输电能力，以确保电力供应的充足和稳定。
•变电站布局：合理布置变电站，使得电力传输路径更短、更有效率，减少能量损耗。
6. 优化电力运行管理优化电力运行管理对于增容施工的成功非常重要。
电力运行管理包括监控和控制电力系统的运行状态，预测和预防潜在故障，并及时响应和处理电力故障。
第三章工程概况 第四章主要工程量表（此文档为word 格式,下载后您可任意修改编辑！）第五早施工部署 .................................................................. 第六章施工准备第七章 主要工程项目施工方法 第八章保证质量的措施目录第二章编制说明第一章编制依 10第九章安全施工的措施 (11)第十章施工进度计划横道图 (13)1编制依据1*******馆大楼变配电增容工程及10KV电缆线路工程设计图纸。
2. *******博物馆大楼10KV电缆线路及高压开关柜低压配电柜变压器安装工程招标文件。
3. *******博物馆大楼10KV电缆线路及高压开关柜低压配柜电变压器安装工程招标答疑。
4. 国家现行变配电安装工程施工及验收规范及质量检验评定标准。
5. 本公司IS09002质量手册、程序控制文件及作业指导书。
6. 本公司多年的施工经验和施工管理能力及技术装备。
7. 工程项目施工现场实际情况、施工环境、施工条件和自然条件。
2编制说明本工程工期紧，质量要求高，为保证优良的工程质量，使施工工艺达到一流水平，本《施工方案》中提出的施工方案、施工方法和技术措施，力求具体、实用、针对性强，同时积极慎重地推广和应用先进的新材料、新设备、新技术、新工艺，向科技要质量、要工期、要效益。
本《施工组织设计》是直接指导施工的依据。
围绕质量、工期和安全这三大目标，在施工管理、劳动力组织、施工进度计划控制、机械设备周转材料配备、主要技术方案及措施、安全和工期的保证措施、文明施工及成品保护和工程质量保证措施等各个方面，做了统筹考虑，突出其科学性和可行性。
3工程概况1、高压开关柜低压配电柜变压器安装地点位博物馆地下室内，一条市政10KV电缆线路由南留110千伏变电站10千伏东区566线路京白路分支3号电缆分线箱引入。
2、*****博物馆大楼变配电增容工程及10KV电缆线路工程施工图设计已完成，施工图设计单******勘察设计有限责任公司。

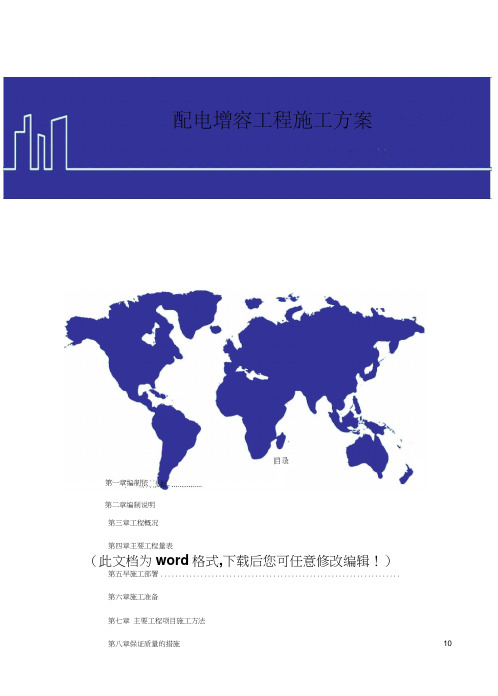

配电增容工程施工方案（此文档为word格式,下载后您可任意修改编辑！）目录第一章编制依据 (3)第二章编制说明 (3)第三章工程概况 (4)第四章主要工程量表 (5)第五章施工部署 (6)第六章施工准备 (7)第七章主要工程项目施工方法 (7)第八章保证质量的措施 (13)第九章安全施工的措施 (14)第十章施工进度计划横道图 (18)1编制依据1.*******馆大楼变配电增容工程及10KV 电缆线路工程设计图纸。
2. *******博物馆大楼10KV 电缆线路及高压开关柜低压配电柜变压器安装工程招标文件。
3. *******博物馆大楼10KV 电缆线路及高压开关柜低压配柜电变压器安装工程招标答疑。
4. 国家现行变配电安装工程施工及验收规范及质量检验评定标准。
5. 本公司ISO9002 质量手册、程序控制文件及作业指导书。
6. 本公司多年的施工经验和施工管理能力及技术装备。
7. 工程项目施工现场实际情况、施工环境、施工条件和自然条件。
2编制说明本工程工期紧，质量要求高，为保证优良的工程质量，使施工工艺达到一流水平，本《施工方案》中提出的施工方案、施工方法和技术措施，力求具体、实用、针对性强，同时积极慎重地推广和应用先进的新材料、新设备、新技术、新工艺，向科技要质量、要工期、要效益。
本《施工组织设计》是直接指导施工的依据。
围绕质量、工期和安全这三大目标，在施工管理、劳动力组织、施工进度计划控制、机械设备周转材料配备、主要技术方案及措施、安全和工期的保证措施、文明施工及成品保护和工程质量保证措施等各个方面，做了统筹考虑，突出其科学性和可行性。
3工程概况1、高压开关柜低压配电柜变压器安装地点位博物馆地下室内，一条市政10KV 电缆线路由南留110千伏变电站10千伏东区566线路京白路分支3号电缆分线箱引入。
2、 *****博物馆大楼变配电增容工程及10KV 电缆线路工程施工图设计已完成，施工图设计单位为：河北******勘察设计有限责任公司。
电力增容施工流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电力增容施工的全面解析电力增容施工，是针对现有电力系统进行升级扩容的过程，以满足日益增长的用电需求。
电力增容施工方案1. 引言随着经济的发展和人民生活水平的提高，对电力供应的需求越来越大。
因此，电力增容施工成为了当今社会不可或缺的一项工程。
本文将给出一份电力增容施工的详细方案，旨在满足电力供应的需求，保障电力供应的可靠性和稳定性。
2. 方案概述电力增容施工是通过对现有电力设施进行改造或建设新的电力设施，以提高电力的供应能力。
本方案包括以下主要步骤：1.现场勘察和规划：对施工现场进行详细勘察和规划，包括选址、地形地貌分析以及周边环境评估。
2.设备选型和采购：根据工程需求，选择合适的电力设备，并进行采购。
3.工程施工：按照规划方案，进行设备的安装和调试。
4.运行测试和调试：对安装完成的设备进行运行测试和调试，确保其正常运行。
5.运维和监测：定期进行设备的检修和维护，并进行实时监测，确保设备的可靠性和稳定性。
3. 方案细节3.1 现场勘察和规划在施工前，需要对现场进行详细勘察和规划，以确保施工的顺利进行。
勘察和规划的主要内容包括：•选址：选择合适的地点建设电力设施，考虑到供电范围、地理位置和环境保护等因素。
•地形地貌分析：分析施工区域的地形地貌，确定施工工艺和设备安装位置。
•周边环境评估：评估施工区域周围的环境状况，包括噪音、振动和污染等情况。
3.2 设备选型和采购根据项目需求，选择合适的电力设备，并进行采购。
设备选型和采购的主要考虑因素包括：•供电能力：根据项目需求确定电力设备的供电能力，确保电力增容的效果能够满足需求。
•能源效率：选择能源效率高的电力设备，以减少能源消耗和运营成本。
•可靠性和稳定性：选择可靠性高、稳定性好的电力设备，以保证电力供应的可靠性和稳定性。
3.3 工程施工工程施工阶段包括设备的安装和调试。
具体步骤如下：•准备施工现场：清理施工现场，确保施工区域的安全和整洁。
•设备安装：按照设计方案，将电力设备进行安装，并进行必要的接线和连接。
•设备调试：对设备进行调试，确保其正常运行。
•完成验收：进行设备验收，确保设备达到设计要求。
______________________________________________________________________________________________________________ -可编辑修改- 北京新三里屯时尚文化区改造工程
三里屯北甲十五号楼室内装修工程
电 气 增 容 电 缆 施 工 方 案
编制人： 李义和 审核人： 批准人：
四川华西建筑装饰工程有限公司北京分公司 ______________________________________________________________________________________________________________
-可编辑修改- ______________________________________________________________________________________________________________
-可编辑修改- 三里屯北甲十五号楼室内装修工程 电气增容电缆施工方案
一、编制目的 结合项目施工生产实际情况，为确保优质、安全完成本工程电缆敷设的施工任务,特编制此施工方案,用以明确、指导该项工程的施工管理。 二、编制依据 1. 本工程设计图纸及其有关的技术资料。 2. 本公司的《质量保证手册》、《项目管理文件》。 3. 相关的技术规范及标准图集： 《电缆敷设》D101-1～7 (2002) 《电气装置安装工程电气设备交接试验标准》（GB50150-91）； 《电气装置安装工程接地装置施工及验收规范》 （GB50169-92）； 《建筑电气安装工程施工质量验收规范》（GB50303-2002）； 三、施工部位及工程概况 三里屯北甲十五号楼室内装修工程，本工程电源分别由15#楼北侧室外变压器处引1路和北区变配电室引来2路，电压等级为0.4/0.23KV。其中由15#楼北侧室外变压器引入的ZR-YJV-1K（5x240）电缆为现有，新增容由北区变配电室引来2路ZR-YJV22-1KV（4x120+1x70）电缆。电缆敷设沿途主要经过北区负一层吊顶天花由J轴交1轴处穿楼板引出室外地面，地面部分电缆直埋地下途经消防通道及人行道由美吧楼F轴—G轴交2—3轴处引入室内。 四、施工部署 1、施工准备 （1）机具准备 敷设电缆用支架及轴、导链、钢丝绳、大麻绳、绝缘摇表、皮尺、钢锯、手捶、无线对讲机、煨管器、开孔器、压线钳、锉、电锤、焊机、焊割工具、剥线钳、万用表及一些电工常用工具。 （2）人员准备及责任分工 工程现场总负责：李义和 工程技术负责人 ：徐明 安全员：高飞、刘凤桥 ______________________________________________________________________________________________________________ -可编辑修改- 施工员：陈绪朝 电工：李先涛 电缆敷设指挥员：徐明 放电缆工人：25~30人 （3）材料准备 1）电缆材料已进场且取样送检合格，敷设电缆所需要的机具设备准备齐全且检验合格。 2）熟悉图纸，掌握电缆敷设的路由，与设计资料核对确保准确无误。专业工长有对施工员进行质量技术交底。 3）电缆沿线的照明满足施工要求。 4）敷设前，应对电缆进行外观检查及绝缘电阻试验，并达到合格要求。 5）敷埋电缆沟槽底细砂及覆盖面的红砖。 6) 过路套管（无缝钢管）。 7）线槽与套管连接需有过度盒。 在实施阶段，应对施工现场条件、作业环境作详细描述，并进一步识别危险源，并编制相应的应对措施。 （4）现场准备 1）土建必须完成电缆沟槽土方开挖，过路预埋套管制作完毕，现场必须清理干净无集水，安装人员及施工机具及所用材料必须全部到位。 2）负一层吊顶天花部分及变配电室内的电缆线槽安装连接到位。 3）负一层引至地面穿楼板套管及防水层施工完毕。 2、施工时间计划 1） 3月10日至3月16日完成沟槽地面开挖。 2） 3月17日至3月21日完成穿板套管制作及防水。 3） 3月17日至3月19日完成增容电缆室内桥架安装。 4） 3月20日至3月21日完成室外埋地桥架安装。 5） 3月22日至3月22日隐蔽工程验收。 6） 3月23日至3月25日室外增容电缆敷设。 7） 3月26日至3月27日配电室电缆压接。 8） 3月28日至4月3 日室外增容电缆沟槽回填及地面恢复。 9） 3月28日至4月1日设备压接及调试。 ______________________________________________________________________________________________________________ -可编辑修改- 五、施工方案及操作工艺 工艺流程 路面石材保护性拆除→沟槽土方开挖→穿楼板套管预埋制作及防水层施工→电缆沟槽铺砂→电缆线槽安装→电缆敷设→过路套管→绝缘测试→电缆沟槽回填土及地面恢复→通电调验后投入运行。 1、直埋段沟槽土方开挖 沿已选定路线挖掘沟槽，开挖电缆沟深0.8m，宽0.5m。 2、电缆线槽安装 1）线槽吊支架制作好后，应即时除锈及清理污垢，并刷防锈漆和面漆。 2）防火线槽连接板两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2。 3）电缆过墙处应尽量保持水平，用泡沫石棉毡把洞堵平，小洞用电缆防火堵料堵塞。 3、电缆穿楼板出地面做法
4、电缆敷设 ______________________________________________________________________________________________________________
-可编辑修改- 1) 电缆敷设时，应注意电缆的弯曲半径应符合规范要求及电缆本身的要求。 2) 电缆敷设时，放线架放在15#楼西北角，放置必须稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆浪费。在带电区域内敷设电缆时，应有可靠的安全措施。电缆敷设时，不应损坏电缆沟、和套管的防水层。 3）电缆敷设时，应先在电缆盘上对电缆进行绝缘检查，合格后方可进行施工。电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤，并及时装设标志牌，放电缆时分段分根施工，每人肩扛长度约1-1.5m，当放到50-70m时，再回到起点放50-70m圈起来，以此类推向前推进，端头部位用导联向前拉，如当天不能放完的电缆，应对电缆头进行防潮处理，对已放完的电缆也要做好防潮处理。 4）电缆与电缆之间应保持有约30mm间距。电缆敷设排列应整齐。电缆起点及终点的予留长度为配电箱周长的一半。 5) 电缆放在线槽时，边敷设边检查电缆是否受伤。放电缆的长度不能控制的太紧，电缆的两端、中间接头、电缆井内、电缆过管处、垂直位差处均应留有适当的余度，并做波浪状摆放。 6）电缆经马路及穿墙采用镀锌钢管保护。 7）电缆线槽封盖 电缆敷设完毕，应请建设单位、监理单位、施工单位的质量检查部门共同隐蔽工程验收。 隐蔽工程验收合格后，开始封线槽盖板，再在线槽上面覆盖100mm的砂或软土，覆盖宽度应超过电缆槽两侧各50mm。 8) 回填土 ______________________________________________________________________________________________________________
-可编辑修改- 回填土前，应清理积水，进行一次隐蔽工程检查，合格后，应及时回填土，并进行分层夯实。(做法如图)
9) 埋标志桩 电缆回填土后，做好电缆记录，并应在电缆拐弯、接头、交叉、进出建筑物等处设置明显方位标志桩，直线段每隔100m设标志桩，标志桩可以采用150＃钢筋混凝土制作，并且标有“下有电缆”字样。标志桩露出地面以15cm为宜。 10）电缆与配电箱开关端子压接时，应采用与电缆相同规格的线鼻子进行压接，具体施工应符合规范规定。电缆桥架及电缆保护铠必须与接地线或PE线可靠连接。 11）直埋电缆的埋置深度应符合下列要求： 电缆表面距地面的距离不应小于０．7ｍ。在引入建筑物、与地下建筑物交叉及绕过地下建筑物处，可浅埋，但应采取保护措施。 电缆与其它管道之间平行和交叉时的最小净距，应符合下表规定。 ______________________________________________________________________________________________________________ -可编辑修改- 管道类别 平行净距 交叉净距 一般工艺管道 0.4 0.3 易燃易爆气体管道 0.5 0.5
热力管道 有保温层 0.5 0.3 无保温层 1.0 0.5
电缆工程施工后，应进行各回路的绝缘检查，绝缘电阻值应符合现行规范规定，并应作好记录。 六、成品保护 1、电缆到达现场应放置不易被碰撞的地方，顺好电缆头，不要把雨水灌入电缆芯内。 2、天花吊顶部分的施工注意原吊顶内其他电气线管的保护。 3、变配电室施工必须保持无尘施工。 七、质量保证及管理的措施 1、现场设专职质检员，在质检员的全面督促下进行施工，施工班组必须贯彻自互检交接检检查制度。一般部位质检员要进行复查，重要部位进行严查，以免发生质量事故。 2、施工准备期间认真熟悉图纸，作好施工图会审和施工组织设计的编制。严格按照施工方案和国家施工及验收规范进行施工。 3、密切与土建配合，加强联系、理顺施工程序，相互创造必要施工条件，并严格做好工序交接验收工作。 4、积极创造条件，合理安排交叉作业，为了抢时间，安装与土建，可同步进行施工。 5、进场设备材料半成品，必须坚持入库检查验收制度，材料设备应具有材质证明及合格证，无材质合格证的材料设备不得用于此工程。 6、本分部工程质量控制点为通电试验前的各项检查记录必须完成，并有操作者、检查人员的签名。 八、质量标准 1、保证项目：电缆绝缘电阻值符合施工规范规定。电缆敷设严禁有绞拧、护层断裂和表面严重划伤等缺损。 2、基本项目：电缆转弯和分支处不紊乱，走向整齐清楚，标志牌清晰齐全，防燃、隔热要求的电缆保护措施完整。 3、穿过消防通道部分的直埋电缆采用保护钢套管，套管延长路两边各1M长。
