电容补偿柜的工作原理
电力电容补偿分为串联和并联两种。
串联补偿是将电容串联在高压输电线路中，以抵消线路的部分感抗，降低输电线路损耗，提高负载端的电压。
并联补偿是将电容并联在无功功率较大的负载上，以提高功率因数，减小无功电流,襄阳拓邦电气公司生产的无功功率补偿柜采用的均为并联电容器装置。
配电系统采用并联电容器进行补偿有五种方式，各种方式有不同的特点和适用范围。
一、个别补偿，电容器设在用电设备旁边，能做到就地补偿，对大容量电动机可在电容器与电动机之间加装一组自动空气开关或刀熔组合开关，但一般说投资较大，适用于经济连续运转的大容量电动机或其它大开进设备的无功补偿。
二、低压分散补偿，电容器组分散安装在各车间的配电间内，当一个车间停电检修时，全厂低母线电压和功率因数不变，适用于厂区范围很大、各产品车间较分散的用户进行无功补偿。
三、低压分组补偿，电容器组利用率比个别补偿高，能减少低压配电线路的截面和变压器的无功负荷或容量，适用于低压配电线路较长的车间和中小型工厂的无功补偿这。
这种方式对提高末端电压效果明显。
四、低压集中补偿这，电容器组利用率较高，但只能减少变压器的无功负荷或容量，适用于负荷较集中、低压线路较短、供电半径不大的用户的无功补偿。
五、10KV高压母线上的集中补偿，电容器组利用率高，能减少供电系统及线路中输送的无功负荷，但不能减少用户变压器的低压配电网络中的无功负荷，适用于大、小中型工厂的无功补偿，可与低压补偿配合使用。

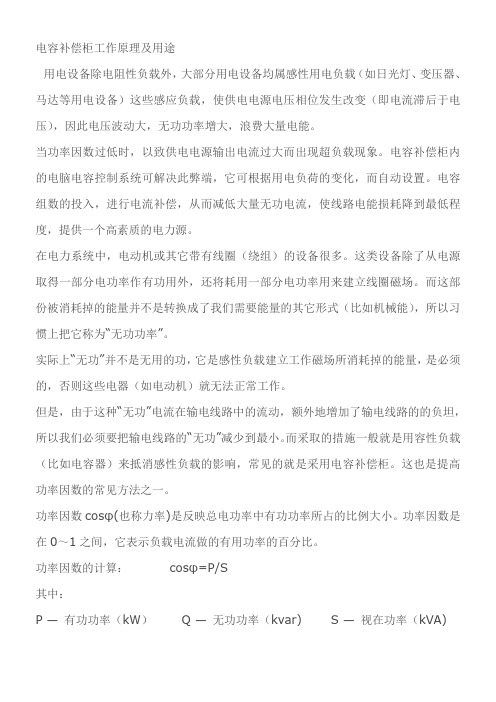

电容补偿柜工作原理及用途
用电设备除电阻性负载外，大部分用电设备均属感性用电负载（如日光灯、变压器、马达等用电设备）这些感应负载，使供电电源电压相位发生改变（即电流滞后于电压），因此电压波动大，无功功率增大，浪费大量电能。
当功率因数过低时，以致供电电源输出电流过大而出现超负载现象。
电容补偿柜内的电脑电容控制系统可解决此弊端，它可根据用电负荷的变化，而自动设置。
电容组数的投入，进行电流补偿，从而减低大量无功电流，使线路电能损耗降到最低程度，提供一个高素质的电力源。
在电力系统中，电动机或其它带有线圈（绕组）的设备很多。
这类设备除了从电源取得一部分电功率作有功用外，还将耗用一部分电功率用来建立线圈磁场。
而这部份被消耗掉的能量并不是转换成了我们需要能量的其它形式（比如机械能），所以习惯上把它称为“无功功率”。
实际上“无功”并不是无用的功，它是感性负载建立工作磁场所消耗掉的能量，是必须的，否则这些电器（如电动机）就无法正常工作。
但是，由于这种“无功”电流在输电线路中的流动，额外地增加了输电线路的的负坦，所以我们必须要把输电线路的“无功”减少到最小。
而采取的措施一般就是用容性负载（比如电容器）来抵消感性负载的影响，常见的就是采用电容补偿柜。
这也是提高功率因数的常见方法之一。
功率因数cosφ(也称力率)是反映总电功率中有功功率所占的比例大小。
功率因数是在0～1之间，它表示负载电流做的有用功率的百分比。
功率因数的计算：cosφ=P/S
其中：
P —有功功率（kW）Q —无功功率（kvar) S —视在功率（kVA)。
低压电容补偿柜的作用和原理电容补偿柜是用于补偿发电机无功电流、减轻发电机工作负荷，增加发电机可使用容量，可减少工厂一定的用电量、节省工业电力，提高发供电设备的供电质量和供电能力。
一般来说，低压电容补偿柜由柜壳、母线、断路器、隔离开关，热继电器、接触器、避雷器、电容器、电抗器、一、二次导线、端子排、功率因数自动补偿控制装置、盘面仪表等组成。
一.电容柜工作原理用电设备除电阻性负载外，大部分用电设备均属感性用电负载（如日光灯、变压器、马达等用电设备）这些感应负载，使供电电源电压相位发生改变（即电流滞后于电压），因此电压波动大，无功功率增大，浪费大量电能。
当功率因数过低时，以致供电电源输出电流过大而出现超负载现象。
电容补偿柜内的电脑电容控制系统可解决以上弊端，它可根据用电负荷的变化，而自动设置电容组数的投入，进行电流补偿，从而减低大量无功电流，使线路电能损耗降到最低程度，提供一个高品质的电力源。
二.电容补偿技术:在工业生产中广泛使用的交流异步电动机，电焊机、电磁铁工频加热器等用电设备都是感性负载。
这些感性负载在进行能量转换过程中，使加在其上的电压超前电流一个角度。
这个角度的余弦，叫做功率因数，这个电流（既有电阻又有电感的线圈中流过的电流）可分解为与电压相同相位的有功分量和落后于电压90度的无功分量。
这个无功分量叫做电感无功电流。
与电感无功电流相应的功率叫做电感无功功率。
当功率因数很低时，也就是无功功率很大时会有以下危害：· 增长线路电流使线路损耗增大，浪费电能。
· 因线路电流增大，可使电压降低影响设备使用。
· 对变压器而言，无功功率越大，则供电局所收的每度电电费越贵，当功率因数低于0.7 时，供电局可拒绝供电。
· 对发电机而言，以310KW 发电机为例。
310KW 发电机的额定功率为280KW ，额定电流为530A ，当负载功率因数0.6 时功率= 380 x 530 x 1.732 x 0.6 = 210KW从上可看出，在负载为530A时，机组的柴油机部分很轻松，而电球已不堪重负，如负荷再增加则需再开一台发电机。
高压电容补偿柜的工作原理高压电容补偿柜是一种用于电力系统中的重要设备，其工作原理是通过补偿电容器来实现电力系统的功率因数补偿。
在电力输配系统中，存在着大量的感性负荷，这些负荷会导致电力系统的功率因数降低，从而影响电力系统的有效供电能力。
为了解决这一问题，高压电容补偿柜应运而生。
高压电容补偿柜通过连接在电力系统中的电容器来实现功率因数的补偿。
电容器具有低阻抗和高功率因数的特点，当电容器接入电力系统后，可以提供无功功率，从而抵消感性负荷所产生的无功功率。
通过调节电容器的接入和退出来实现对电力系统功率因数的补偿，从而提高电力系统的功率因数。
在高压电容补偿柜中，有一个控制装置用于监测电力系统的功率因数，并根据需要控制电容器的接入和退出。
当电力系统的功率因数低于额定值时，控制装置会使电容器接入电力系统，以提供无功功率的补偿。
当电力系统的功率因数高于额定值时，控制装置会使电容器退出电力系统，以避免过补偿。
高压电容补偿柜的工作原理可以简单地描述为：根据电力系统的功率因数情况，控制电容器的接入和退出，以实现对电力系统功率因数的补偿。
高压电容补偿柜的工作原理虽然简单，但其补偿效果却非常显著。
通过补偿电容器的接入，可以有效地提高电力系统的功率因数，减少电能损耗，提高电力系统的供电质量。
此外，高压电容补偿柜还可以减轻电力系统的负荷，提高电力系统的传输能力。
为了保证高压电容补偿柜的正常运行，需要注意以下几点。
首先，需要合理选择电容器的容量和数量，以确保补偿效果的最大化。
其次，需要对电容器进行定期检测和维护，以保证其性能的稳定和可靠。
最后，需要注意电容器的安全运行，避免因电容器故障而引发事故。
高压电容补偿柜是一种通过补偿电容器来实现电力系统功率因数补偿的设备。
通过控制电容器的接入和退出，可以有效地提高电力系统的功率因数，提高电力系统的供电质量。
正确使用和维护高压电容补偿柜，可以进一步提高电力系统的可靠性和经济性。
高压静电电容补偿柜介绍一、概述在工厂供电系统中，绝大多数用电设备都具有电感的特性。
（诸如：感应电动机、电力变压器、电焊机等）这些设备不仅需要从电力系统吸收有功功率，还要吸收无功功率以产生这些设备正常工作所必需的交变磁场。
然而在输送有功功率一定的情况下，无功功率增大，就会降低供电系统的功率因数。
因此，功率因数是衡量工厂供电系统电能利用程度及电气设备使用状况的一个具有代表性的重要指标。
二、功率因数的含义及计算图 1-1有功功率、无功功率和视在功率的关系，如图1-1电流和电压的相量图所示。
用公式表示则为：式中 S—视在功率（KVA）；P—有功功率（KW）；Q—无功功率（Kvar）。
根据交流电路的基本原理，存在以下关系：S=UIP=UIcosφ= ScosφQ=UIsinφ= Ssinφ式中 U—设备两端的电压（KV）；I—通过设备的电流（A）；cosφ—功率因数。
如图1-1所示，φ角为功率因数角，表示电压与电流之间的相位差，它的余弦（cosφ）表示有功功率与视在功率之比，称为功率因数。
即：cosφ=P/S。
因此，用电设备的有功功率不仅随电压与电流的大小而变化，而且也随电压与电流之间的相位差而变化。
由图1-1看出，当有功功率需要量保持恒定时，无功需要量越大，其视在功率也就越大。
而为满足用电设备需要，势必要增大变压器及配电线路的容量，如此不仅增加投资费用，而且增大设备及线路的损耗，浪费了电力。
另外，无功功率需要量的增加，还使变压器及线路的电压损失增大，劣化电压质量。
看来无功功率对电网及工厂企业内部供电系统都有不良影响，必须设法降低无功功率的需要量即提高功率因数cosφ。
根据《全国供用电规则》的规定，要求一般工业用户的功率因数为0.85～0.9以上。
三、提高功率因数的措施提高功率因数的方法很多，主要分为两大类，即提高自然功率因数和进行人工补偿提高功率因数。
所谓提高自然功率因数，是指不添置任何补偿设备，采取措施改善设备工况，以减少用电设备的无功功率，提高功率因数。
电容补偿柜补偿电容的作用和工作原理电容补偿柜是用于补偿发电机无功电流、减轻发电机工作负荷，增加发电机可使用容量，可减少工厂一定的用电量、节省工业电力，提高发供电设备的供电质量和供电能力。
一般来说，低压电容补偿柜由柜壳、母线、断路器、隔离开关，热继电器、接触器、避雷器、电容器、电抗器、一、二次导线、端子排、功率因数自动补偿控制装置、盘面仪表等组成。
今天山西锦泰恒为大家解释一下电容补偿柜的工作原理。
一.电容柜工作原理用电设备除电阻性负载外，大部分用电设备均属感性用电负载（如日光灯、变压器、马达等用电设备）这些感应负载，使供电电源电压相位发生改变（即电流滞后于电压），因此电压波动大，无功功率增大，浪费大量电能。
当功率因数过低时，以致供电电源输出电流过大而出现超负载现象。
电容补偿柜内的电脑电容控制系统可解决以上弊端，它可根据用电负荷的变化，而自动设置。
电容组数的投入，进行电流补偿，从而减低大量无功电流，使线路电能损耗降到最低程度，提供一个高素质的电力源。
二.电容补偿技术:在工业生产中广泛使用的交流异步电动机，电焊机、电磁铁工频加热器导用点设备都是感性负载。
这些感性负载在进行能量转换过程中，使加在其上的电压超前电流一个角度。
这个角度的余弦，叫做功率因数，这个电流（既有电阻又有电感的线圈中流过的电流）可分解为与电压相同相位的有功分量和落后于电压90 度的无功分量。
这个无功分量叫做电感无功电流。
与电感无功电流相应的功率叫做电感无功功率。
当功率因数很低时，也就是无功功率很大时会有以下危害：增长线路电流使线路损耗增大，浪费电能。
因线路电流增大，可使电压降低影响设备使用。
对变压器而言，无功功率越大，则供电局所收的每度电电费越贵，当功率因数低于0.7 时，供电局可拒绝供电。
对发电机而言，以310KW 发电机为例。
310KW 发电机的额定功率为280KW ，额定电流为530A ，当负载功率因数0.6 时功率= 380 x 530 x 1.732 x 0.6 = 210KW从上可看出，在负载为530A时，机组的柴油机部分很轻松，而电球已不堪重负，如负荷再增加则需再开一台发电机。
电容柜（电容补偿柜）以及容量对照表相关问答电容柜（电容补偿柜）作用：提高电网功率因数，节约电能，提高供电质量。
工作原理：通过自动补偿控制器收集到负荷端的无功损耗(功率因数)情况,自动进行电容补偿的投切动作,从而达到减少无功损耗、提高功率因数的目的。
电力系统中的负载类型大部分属于感性负载，加上用电企业普遍广泛地使用电力电子设备，使电网功率因数较低。
较低的功率因数降低了设备利用率，增加了供电投资，损害了电压质量，降低了设备使用寿命，大大增加了线路损耗。
是否进行无功补偿与设备功率没有直接关系，若设备功率因数小于0．9则要进行补偿。
目前无功补偿主要是在变电所低压侧集中补偿，就地补偿用得很少。
一般来说，民用建筑，不会有太多的功率因数低的大设备，一般在变压器低压侧集中补偿就可对于电梯，一般配套控制箱内都有补偿措施的。
无功功率补偿，简称无功补偿，在电力供电系统中起提高电网的功率因数的作用，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。
所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。
合理的选择补偿装置，可以做到较大限度的减少电网的损耗，使电网质量提高。
反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。
电容柜无功补偿容量计算表参数符号数值单位系统电压Va=400V系统补偿电容的容量Qa=25KVAR额定频率f=50Hz电容充电电流Ia=36.08545035A选用熔断器的电流规格大于54.12817552A接触器规格电抗器（SR）规格Xl=7%Xc电抗器电感值L=3.835353743mH谐振共振点f03.77964473次B点的工作电压Vb=430.1075269VB点的无功等效补偿量Qb=26.88172043KVAR设计安全电压Vm=11.6%补偿电容实际电压Vc=480V 电容补偿的容量Qc=33.48KVAR补偿电容的电容值C=462.7786624μF设计安全电压是根据各地区的电压波动选择的，该值即为（U-400）/400的百分值，因此根据实际值计出的电容型号。
现场教学：电容功率补偿柜实物图讲解背面图，上面是隔离刀开，左边是避雷器，刀开下电抗器，电抗器连接电容。
左边是功率因数自动控制装置，中间是多功能表，（电压，电流，有功功率等），右边是功率因数表。
下面是自动手动补偿转换开关。
指示灯指示每个电容的运行状态。
背面接线图柜子后门有散热风扇。
电抗器与电容近照空开与切换电容接触器切换电容接触器的原理大容量电容在瞬间通电的时候对电容充电电流很大，会造成大电流冲击，电路瞬间过载，瞬间过载会烧断熔断器。
电容切换接触器是通过限流电阻给电容充电，然后通过内部延时装置接通电源。
降低电路的大电流冲击，防止损坏线路熔断器等。
切换电容接触器的特点１．限流主触头和接触器主触头在正常运行中是分开的，它们各行其事。
２．辅助触点多。
３２Ａ以下为三对，４０Ａ以上为４对，可以任意组合常开常闭。
３．设计为全系列有１６，２５，３２，４０，５０，６３，８０及９５Ａ八种规格。
各自容量配有各自容量的接触器。
４．设计切换电容器所控制的容量，安全系数大，并有一定的余量。
安全可靠。
５．限流电阻组对称，线状，绝缘，耐热。
６．接触器塔形反力弹簧，使吸反力配合好，磁铁吸合平稳，机电寿命高。
７．产品技术经济指标高，具有高的分断能力和限流能力。
电容补偿柜由来：电力系统中的负载类型大部分属于感性负载，加上用电企业普遍广泛地使用电力电子设备，使电网功率因数较低。
较低的功率因数降低了设备利用率，增加了供电投资，损害了电压质量，降低了设备使用寿命，大大增加了线路损耗。
为了改善电网功率因数低下带来的能源浪费和这些不利供电生产的因素，必须使电网功率因数得到有效的提高。
显然这些无功功率如果都要由发电机提供并远距离传送是不合理的，通常也是不可能的。
合理的办法就是在需要无功功率的地方产生无功功率，即增加无功功率补偿设备与装置。
组成部分：一般来说，低压电容补偿柜由柜壳、母线、断路器、隔离开关，热继电器、接触器、避雷器、电容器、电抗器、一、二次导线、端子排、功率因数自动补偿控制装置、盘面仪表等组成。
什么是电容柜？如何做补偿？我们经常在配电房里可以看到低压电容柜或者补偿柜，或者高压电容器，相信朋友们都不陌生。
电容柜装在高压柜侧的，叫做高压集中补偿；装在低压侧的，叫做低压就地补偿，基本以低压就地补偿的为多数。
（左侧为低压电容柜，右侧为高压电容器）那它们到底起什么作用呢？原理又是什么呢？请接着看下去。
1、从电容柜的模拟图说起（低压电容柜模拟图）上面是一张普通的低压电容柜模拟图。
从图中我们可以看到低压电容柜是并联在低压母线上的。
图中的低压电容柜有8组补偿电容。
低压电容柜的内部元器件有：刀开关、电流互感器、断路器、交流接触器、热继电器、补偿电容、低压避雷器等。
高压电容器也差不多，不过内部元器件全部换成相应高压等级的了，整体看上去比低压电容柜要大许多。
现在很多电容柜内部是没有热继电器的，在热继电器的地方取而代之的是一个小型电抗器，起抑制线路电流突变和谐波的作用，从而保护末端的补偿电容。
图中补偿电容的型号是“BSMJ-0.4-10-3”，其中数字10就是单个补偿电容能够提供额定容量为10kvar的无功，8 组全部投入的话这个低压电容柜就总共可以提供80kvar的无功。
这是常见的一个低压补偿电容。
（常见的低压电容）2、什么是无功功率，为什么要无功补偿无功功率，就是只进行了电能形式的转换，而不是被消耗掉的功率。
我们都知道，电气设备有阻性、容性、感性三种性质。
阻性，很好理解，电阻形式的，电流通过阻性的元器件就是被消耗掉了的，例如电吹风机通过电阻丝把吹出来的空气加热，从而电能就转变成了热能。
容性和感性就不一样了。
容性，比如电容器，只是将电能储存起来了，在需要的时候还是可以释放出来的；感性也是，比如电抗器，是将电能转换成了磁场保存起来了，也是可以释放出来的。
所以，从某种意义上来说，它们是不做功的，所以称之为“无功功率”。
不过，无功功率并非无用功，它实际上是工业的基础。
没有无功，只有阻性元器件产生的有功功率的话，根本无法建立起如今的工业繁荣。
高级财务会计试题2 页脚内容1 电容补偿柜学习资料 现在的工业电气设备，由于大量采用感应电动机及变压器，电源除供给有功功率外尚需供给大量的无功功率，由于无功电流通过线路系统，导致配电设备能力未能得到充分利用，并引起以下损害： (1) 功率因数愈低则电力损失也愈大（电能损失与功率因数值的平方成反比）； (2) 电压降也愈大； (3) 增加了设备容量与电力损耗； (4) 增加用户的运行费用（电费）； 工业用电中的无功功率直接影响电费，电力的功率因数管理十分重要，电力部门规定大容量用户必须保证功率因数在0.9以上，其他用户应保证在0.85以上。经努力达不到以上规定，必须装设电容补偿设备。功率因数是衡量供电系统经济运行的一个重要指标。 电力系统中无功功率的补偿方式有：并联电容器、串联电容器、同步调相机等。工业企业和民用建筑用户多采用并联电容器来补偿功率因数。 并联电容器按在供电系统内装设位置分：高压集中补偿、低压成组补偿、低压分散补偿。目前我公司生产工具的电容补偿柜属于低压成组补偿这一类。 电容补偿有三相共补和三相分补两类，目前低压上普遍采用三相共补方式。 三相共补：即同时对A、B、C三相补偿相同容量的电容。 三相分补：即对三相中各相分别计算其COSφ，根据计算结果再对相应的一相进行补偿。 三相共补的补偿精度低，但控制相对简单；三相分补的补偿精度高，但控制相对比较复杂。
有关概念： 有功功率：在交流电压的作用下，在电器元件上消耗的一个周期内的平均功率。 无功功率：电压或电动势与无功电流的乘积。 功率因数COSφ：指在有功功率一定的条件下，取用无功功率的多少，取用无功功率越多，则功率因数越低。 无功功率的作用：无功是用来在电路中的电感、电容元件中建立变化的电磁场，从而建立电压，传递和转换有功功率，成为电力系统和用电设备（纯电阻设备除外）正常运转所不可缺少的重要因素之一。交流电力系统运行的目的是为了传输和消耗能源，而无功系统运行就是其不可缺少的手段。无功的存在保持了交流电力系统的电压水平，保证电力系统的稳定运行和用户的供电质量、并使电网传输电能的损耗最小。 例如，大家很熟悉的交流感应式电动机，其定子和转子间并没有电的联系，电动机的三相电源是直接供给定子绕组的，当定子绕组通上三相电源后，转子就转动起来了，这是因为当定子绕组通电以后就在定子和转子的间隙产生了旋转磁场，该旋转磁场在旋转过程中切割转子绕组，使转子绕组中感应出电流后就使转子转动起来，在电动机内部产生旋转磁场的那部分电流其实就是无功电流。
电力用户的功率因数应达到下列规定： (1) 高压供电的工业用户和高压供电装有带负荷调压装置的电力用户，功率因数为0.95以上。 (2) 其它100KVA（KW）及以上10KV供电电力用户，功率因数为0.95以上。 (3) 其他电力用户，其功率因数宜达到0.90以上。
功率因数降低与有功功率损耗增加的百分数之间的关系见下表： 功率因数从1降低到右列数值 0.95 0.9 0.85 0.8 0.75 0.7 0.65 0.6 电力网元件中有功功率损耗增加的百分数 11 23 38 56 78 104 136 17
8
从上表可以看出,当功率因数为0.9时，电力系统中有功功率损耗增加23%，当功率因数降低到0.6时，电力系统中有功功率损耗则要增加178%，这说明功率因数越低，则有功功率损耗就越大，所以对电力用户，高级财务会计试题2 页脚内容2 其功率因数必须达到0.90以上，否则，供电计量部门要进行罚款。 在变电所内设置电容柜的作用：人工补偿电力系统功率因数，使功率因数达到规定的数值范围之内。
下面开始介绍电容柜的基本原理： 1．常用的电容柜原理图见附页。
2．低压并联补偿电容器采用Δ形接线，其优点： (1) Qc(Δ)=3Qc(Y) 可节省电容器组的容量。 (2) 任一电容器断线，三相线路仍得到无功作补偿。 2.1低压并联补偿电容器采用Δ形接线时缺点： (1) 任一电容器击穿时，将造成三相线路的两相短路，短路电流很大，有可能引起电容器爆炸。 (2) 对0.4KV的低压并联补偿电容器其内部采用Δ形接线，而对6~10KV高压并联补偿电容器采用Y形接线。 例，型号BCMJ0.4-20-3表示： B：表示并联电容器；C：表示油浸式；M：表示介质类型为聚丙烯薄膜；J：表示电极类型为金属化； 0.4：表示额定电压为0.4KV；20：表示额定容量为20KVar；3：表示电容器为三相；
该电容器额定电流按I=UQ3计算，Q—电容器额定容量（KVar） U—电容器额定电压（KV） 即20KVar电容器额定电流I=KVKVar4.0320=29A 3． 并联电容器的主要保护： (1) 熔断器短路保护：并联电容器的主要故障是短路故障，它可造成电网的相间短路，故对低压并联电容器，一般装设熔断器作为相间短路保护。熔断器的熔芯电流按1.43~1.55倍电容器电流计算。 (2) 热继电器过负荷保护：由于电网内高次谐波或其它过电压的影响，会使电容器产生过负荷，热继电器的主要作用是电容器的过负荷保护，其过负荷保护电流按1.35倍的电容器电流计算。
4． 电容器放电指示灯： 放电指示灯主要作用是当电容器组从电网中切除后，保证在5S内将电容器组上的剩余电压降至50V及以下，其次它具有指示电容器组的投入时运行指示。 为了保证安全放电，电容器组的放电回路中不得装设熔断器，以免熔断时切断放电回路，危及人身安全。
5．为确保电容器的使用寿命，电容器的工频稳态过电压和运行时间应符合以下规定： 工频过电压 最大持续时间 说明 1.1Un 长期 指长期过电压的最高值应不超过1.1Un 1.15Un 每24h中30min 系统电压的调整与波动 1.2Un 5min 轻负荷时电压升高 1.3Un 1min 轻负荷时电压升高
6．电容柜总进线开关： 电容柜总进线开关一般选用熔断器式开关作为总的进线保护，当选用断路器时，断路器的短路瞬时保护功能必须设置为OFF（关）位置。 高级财务会计试题2 页脚内容3 7．XD1型电抗器： 作用：限制电容器接通瞬间的涌流，限制涌流倍数50倍。 电抗率：串联电抗器的感抗与并联电容器的容抗之比，以百分数表示。 电抗率是串联电抗器的重要参数，电抗率大小直接影响着它的作用，当电网中谐波含量甚少, 装设串联电抗器的目的仅为限制电容器组追加投入时的涌流，电抗率可选得比较小，一般为0.1％～1％（如XD1系列），在计及回路连接电感（可按1 uH／m考虑）影响后，可将合闸涌流限制到允许范围。在电抗率选取时可根据回路连线的长短确定靠近上限或下限
电容器的容抗计算公式：XC=fC21，可以看出，频率f越高、电容的容量C越大，其容抗XC也就越小，且在电容的接通瞬间相当于电容短路，此时接通瞬间的电流就是电容器的涌流，必须限制它的大小。 每台三相电容器的各相均应配置一只电抗器，当三相并列安装时应注意电抗器的进出线方向，其中间相必须和两侧相的接线相反，如两侧相首端X1为进线，则中间相末端X2为进线，电抗器相互间中心距离不得小于42mm。 为何三只XD1型电抗器安装时中间相末端X2为进线呢？因为原来是生产厂家考虑到电抗器内线圈的绕向问题。
8．电容接触器： 作用：接通和分断电容器，具有抑制涌流能力。 9．避雷器： 作用：用于限制并联电容器装置的操作过电压。 10．功率因数补偿控制器： 取样信号：一相总进线电流（如A相），另外两相电压（如B、C相）。 作用：根据得到的一相电流、另外两相电压信号，控制器实时计算电网的功率因数，并根据控制器内预先设定的功率因数值进行比较，若小于设定的功率因数值，则控制器输出接通信号控制接触器接通投入电容器；若大于设定的功率因数值，则控制器输出断开信号使电容器从电网上断开。 11．转换开关： 在手动状态下，手动控制电容器的投入与切断。 12．安装表计： 按照规定，低压并联电容器装置，应配置电流表、电压表、功率因数表。 13．电容器补偿容量的确定： 已知负荷有功功率P，补偿前功率因数COSφ1，需提高功率因数到COSφ2，所需电容器的容量Q为： Q=P（tan arccosφ1- tan arccosφ2） （Kvar） 例：cosφ1=0.6， cosφ2=0.9，P=1000KW，则 Q=1000x（tan arccos0.6- tan arccos0.9）=1000x(1.33-0.48)=850Kvar
14．由于电容柜在运行过程中产生大量的热，所以在电容柜上应设置强制散热用的轴流风机。 15．有关谐波的概念： 与电网连接并输入两倍于50Hz及以上的频率电流的设备，统称为谐波源。如2次谐波的频率为100Hz，3次谐波的频率为150Hz，5次谐波的频率为250Hz。 能产生谐波的设备：软起动器、变频器、电梯、钢厂的直流系统、电弧炉等。 高次谐波的危害： 高次谐波电流通过变压器，可使变压器铁芯损耗明显增加；通过交流电动机，不仅使电动机的铁心损耗增加，还会使电机转子产生振动现象；高次谐波通过电容器，容易使电容器产生过负荷而导致电容器损坏；当电网中存在高次谐波，可使线路的电能损耗增加，可产生电压谐振，引起过电压，容易导致系统的保护设备误动等。 高级财务会计试题2 页脚内容4 限制谐波主要措施：增加整流相数；装设滤波器；限制接入系统的整流设备容量等。 当电网中存在的谐波不可忽视时，则应考虑利用串联电抗器开断至关重要，此时补偿电容器组应用串接4.5%~6%电抗器，可以避免电网或设备所产生的5次、7次及以上谐波对电容器的破坏作用，并能吸收15%~50%的高次谐波，或串接12%电抗器时，可以避免电网或设备所产生的3次及以上谐波。
