自动重合闸基本概念

第六章自动重合闸第一节自动重合闸的作用及对它的基本要求一、自动重合闸的作用电力系统中的故障，大多数是送电线路的故障，其中架空线路的故障率最高。

架空线路故障大多是“瞬时性”的，例如由雷电引起的绝缘子表面闪络，大风引起的碰线，通过鸟类以及树枝等掉落在导线上引起的短路等。

当线路被继电保护迅速断开后，电弧自行熄灭，故障点的绝缘强度重新恢复，外界物体被移开或烧掉而消失。

此时，如果把断开的线路断路器再合上，就能恢复正常的供电，因此称这类故障是“瞬时性故障”。

对于由于线路倒杆﹑断线﹑绝缘子击穿或损坏等引起的故障，称为“永久性故障”。

因为在线路被断开后，它们仍然存在，此时即使再合上电源，线路会被继电保护再次断开，不能恢复正常的供电。

由于架空线路发生瞬时性故障的概率很高，因此，在线路被断开后再进行一次合闸，就有可能大大提高供电的可靠性。

为此在电力系统中广泛采用了自动重合闸装置（缩写为AR），即当断路器跳闸之后，能够自动地将断路器重新合闸的装置。

在线路上装设重合闸装置以后，由于它不能够判断是瞬时性故障还是永久性故障，因此，在重合以后可能成功恢复供电，也可能不成功。

用重合成功的次数与总动作次数之比来表示重合闸的成功率，根据运行资料的统计，成功率一般在60%~90%之间。

在电力系统中采用重合闸技术有显著的技术经济效果，可以大大提高供电的可靠性，减少线路停电的次数，这对单侧电源的单回线路尤为显著；在高压输电线路上采用重合闸，还可以提高电力系统并列运行的稳定性，从而提高输电线路的输送容量。

而且重合闸的投资很低，工作可靠，因此，在架空线路上获得了广泛的应用。

但是，如果重合于永久性故障，将使电力系统再一次受到故障的冲击，并可能降低系统并列运行的稳定性；而且要求断路器在很短的时间内连续两次切断短路电流，会使其工作条件变得更加严重。

因而，在短路容量较大的电力系统中，这些不利的条件往往限制了重合闸的使用。

二、对自动重合闸的基本要求一般情况下，当值班人员手动操作或遥控操作断路器跳闸时，或手动合闸于故障线路而跳闸时，自动重合闸装置均不应该进行合闸动作。

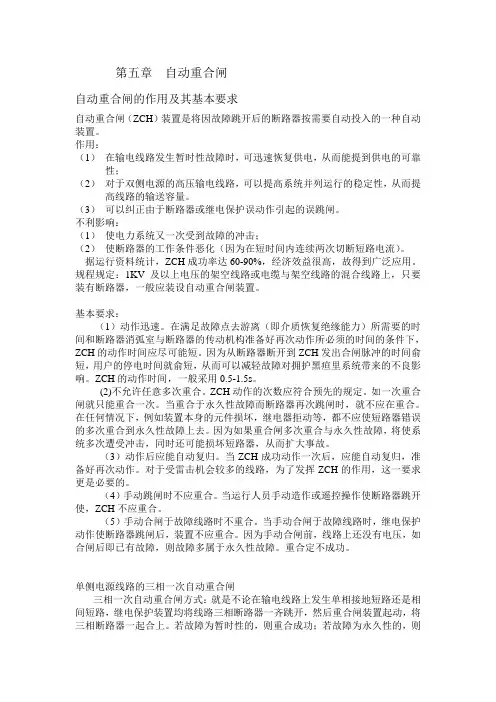

第五章自动重合闸自动重合闸的作用及其基本要求自动重合闸（ZCH）装置是将因故障跳开后的断路器按需要自动投入的一种自动装置。

作用：（1）在输电线路发生暂时性故障时，可迅速恢复供电，从而能提到供电的可靠性；（2）对于双侧电源的高压输电线路，可以提高系统并列运行的稳定性，从而提高线路的输送容量。

（3）可以纠正由于断路器或继电保护误动作引起的误跳闸。

不利影响：（1）使电力系统又一次受到故障的冲击；（2）使断路器的工作条件恶化（因为在短时间内连续两次切断短路电流）。

据运行资料统计，ZCH成功率达60-90%，经济效益很高，故得到广泛应用。

规程规定：1KV及以上电压的架空线路或电缆与架空线路的混合线路上，只要装有断路器，一般应装设自动重合闸装置。

基本要求：（1）动作迅速。

在满足故障点去游离（即介质恢复绝缘能力）所需要的时间和断路器消弧室与断路器的传动机构准备好再次动作所必须的时间的条件下，ZCH的动作时间应尽可能短。

因为从断路器断开到ZCH发出合闸脉冲的时间俞短，用户的停电时间就俞短，从而可以减轻故障对拥护黑疸里系统带来的不良影响。

ZCH的动作时间，一般采用0.5-1.5s。

(2)不允许任意多次重合。

ZCH动作的次数应符合预先的规定。

如一次重合闸就只能重合一次。

当重合于永久性故障而断路器再次跳闸时，就不应在重合。

在任何情况下，例如装置本身的元件损坏，继电器拒动等，都不应使短路器错误的多次重合到永久性故障上去。

因为如果重合闸多次重合与永久性故障，将使系统多次遭受冲击，同时还可能损坏短路器，从而扩大事故。

（3）动作后应能自动复归。

当ZCH成功动作一次后，应能自动复归，准备好再次动作。

对于受雷击机会较多的线路，为了发挥ZCH的作用，这一要求更是必要的。

（4）手动跳闸时不应重合。

当运行人员手动造作或遥控操作使断路器跳开使，ZCH不应重合。

（5）手动合闸于故障线路时不重合。

当手动合闸于故障线路时，继电保护动作使断路器跳闸后，装置不应重合。

电力系统自动重合闸在电力系统中，重合闸是指在系统发生短路或过载等异常情况下，经过处理后重新将设备或线路投入运行状态。

自动重合闸则是在电力系统自动化控制技术的作用下，快速完成重合闸操作。

本文将深入探讨电力系统自动重合闸的原理、方法和应用。

原理电力系统自动重合闸主要由自动保护装置、重合闸装置、控制装置、通讯装置和辅助装置等组成。

其中，自动保护装置是最核心的组成部分，它能够对电力系统中的故障信息进行快速检测和分析，并输出相应的信号指令给重合闸装置。

重合闸装置则负责实际的操作，通过对主断路器或负荷开关等设备的控制，完成重合闸的过程。

控制装置则是自动保护装置和重合闸装置之间的桥梁，它通过自动保护装置输出的信号，控制重合闸装置完成操作。

通讯装置负责自动保护装置和控制装置之间的信息交流，辅助装置则提供电源、保护和操作环节的辅助功能。

方法电力系统自动重合闸的方法一般包括以下几个步骤：步骤一、故障检测电力系统中的故障包括短路、过载、欠电压、过电压等多种类型，需要通过自动保护装置进行快速检测和分析。

一旦发现故障，自动保护装置会发出相应的信号指令。

步骤二、信号处理自动保护装置发出的信号需要经过控制装置进行处理，确定是否需要进行重合闸操作。

如果需要，控制装置会将信号传递给重合闸装置进行操作。

步骤三、重合闸操作重合闸操作是指对电路进行控制，重新将设备或线路投入运行状态。

重合闸可通过手动和自动两种方式进行。

在自动重合闸中，重合闸装置能够根据控制装置的指令，对相应的设备和线路进行控制，完成重合闸操作。

步骤四、健康监测重合闸装置在完成操作后，需要对重合闸后的设备和线路进行健康监测，确保其正常运行。

如果发现异常情况，需要及时报警并进行处理。

应用电力系统自动重合闸技术已经广泛应用于电力系统中，为电力系统的稳定运行和安全保障提供了重要保障。

其主要应用在以下几个方面：方面一、电网自动化电力系统自动重合闸是电网自动化的核心技术之一。

通过电网自动化系统，可以实现对电力系统的实时监测、预测和控制，提高电力系统的安全性、可靠性和经济性。

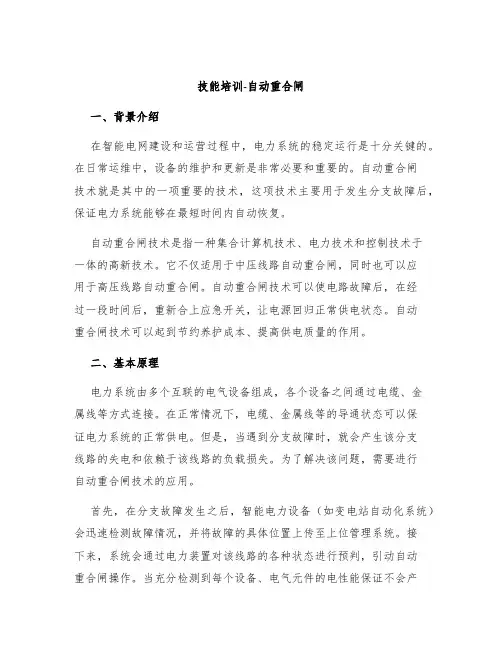

技能培训-自动重合闸一、背景介绍在智能电网建设和运营过程中，电力系统的稳定运行是十分关键的。

在日常运维中，设备的维护和更新是非常必要和重要的。

自动重合闸技术就是其中的一项重要的技术，这项技术主要用于发生分支故障后，保证电力系统能够在最短时间内自动恢复。

自动重合闸技术是指一种集合计算机技术、电力技术和控制技术于一体的高新技术。

它不仅适用于中压线路自动重合闸，同时也可以应用于高压线路自动重合闸。

自动重合闸技术可以使电路故障后，在经过一段时间后，重新合上应急开关，让电源回归正常供电状态。

自动重合闸技术可以起到节约养护成本、提高供电质量的作用。

二、基本原理电力系统由多个互联的电气设备组成，各个设备之间通过电缆、金属线等方式连接。

在正常情况下，电缆、金属线等的导通状态可以保证电力系统的正常供电。

但是，当遇到分支故障时，就会产生该分支线路的失电和依赖于该线路的负载损失。

为了解决该问题，需要进行自动重合闸技术的应用。

首先，在分支故障发生之后，智能电力设备（如变电站自动化系统）会迅速检测故障情况，并将故障的具体位置上传至上位管理系统。

接下来，系统会通过电力装置对该线路的各种状态进行预判，引动自动重合闸操作。

当充分检测到每个设备、电气元件的电性能保证不会产生任何影响后，系统将自动进行重合闸操作。

此时，电路将重新合上，所有设备和线路的供电恢复到正常状态。

三、自动重合闸技术在电力系统中的应用自动重合闸技术在电力系统中的应用非常广泛。

不同级别、不同功能的电力设备可以根据自身需要进行不同程度的应用。

总体而言，其应用可以分为以下两个方面：1. 中压线路自动重合闸中压线路自动重合闸是自动重合闸技术的一项应用。

在中压线路中，该技术的主要作用是在发生分支故障后，在最短时间内自动进行重合闸操作。

通过该技术的应用，可以有效缩短分支故障造成的停电时间，保证电力系统的正常运行。

中压线路自动重合闸还可以起到节约人力、物力、财力的作用，可以极大地提高供电质量。

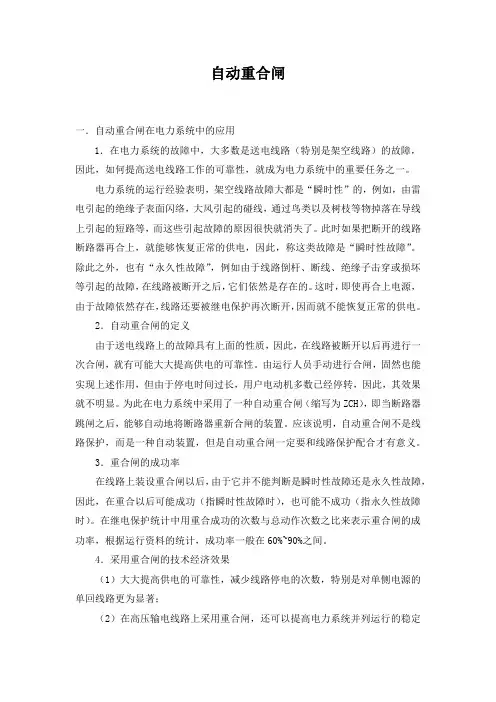

自动重合闸一．自动重合闸在电力系统中的应用1．在电力系统的故障中，大多数是送电线路（特别是架空线路）的故障，因此，如何提高送电线路工作的可靠性，就成为电力系统中的重要任务之一。

电力系统的运行经验表明，架空线路故障大都是“瞬时性”的，例如，由雷电引起的绝缘子表面闪络，大风引起的碰线，通过鸟类以及树枝等物掉落在导线上引起的短路等，而这些引起故障的原因很快就消失了。

此时如果把断开的线路断路器再合上，就能够恢复正常的供电，因此，称这类故障是“瞬时性故障”。

除此之外，也有“永久性故障”，例如由于线路倒杆、断线、绝缘子击穿或损坏等引起的故障，在线路被断开之后，它们依然是存在的。

这时，即使再合上电源，由于故障依然存在，线路还要被继电保护再次断开，因而就不能恢复正常的供电。

2．自动重合闸的定义由于送电线路上的故障具有上面的性质，因此，在线路被断开以后再进行一次合闸，就有可能大大提高供电的可靠性。

由运行人员手动进行合闸，固然也能实现上述作用，但由于停电时间过长，用户电动机多数已经停转，因此，其效果就不明显。

为此在电力系统中采用了一种自动重合闸（缩写为ZCH），即当断路器跳闸之后，能够自动地将断路器重新合闸的装置。

应该说明，自动重合闸不是线路保护，而是一种自动装置，但是自动重合闸一定要和线路保护配合才有意义。

3．重合闸的成功率在线路上装设重合闸以后，由于它并不能判断是瞬时性故障还是永久性故障，因此，在重合以后可能成功（指瞬时性故障时），也可能不成功（指永久性故障时）。

在继电保护统计中用重合成功的次数与总动作次数之比来表示重合闸的成功率，根据运行资料的统计，成功率一般在60%~90%之间。

4．采用重合闸的技术经济效果（1）大大提高供电的可靠性，减少线路停电的次数，特别是对单侧电源的单回线路更为显著；（2）在高压输电线路上采用重合闸，还可以提高电力系统并列运行的稳定性；（3）在电网的设计与建设过程中，有些情况下由于考虑重合闸的作用，即可以暂缓架设双回线路，以节约投资；（4）对断路器本身由于机构不良或继电保护误动作而引起的误跳闸，也能起纠正的作用。
