某轨道交通某地铁站主体结构设计计算书目录第1章工程概况 (1)第2章岩土物理力学特性指标 (1)第3章计算依据及原则 (1)3.1 主要设计规范 (1)3.2 计算基本原则 (1)3.3 计算方法 (2)第4章2轴断面结构计算 (3)4.1 抗浮验算 (4)4.2主要计算参数 (4)4.3 荷载标准值计算 (6)4.4 主体框架结构计算简图 (7)4.5 内力计算结果 (8)4.6 主体框架结构配筋计算 (12)第5章3轴断面结构计算 (14)5.1 抗浮验算 (14)5.2主要计算参数 (15)5.3 荷载标准值计算 (15)5.4 主体框架结构计算简图 (17)5.5 内力计算结果 (18)5.6 主体框架结构配筋计算 (21)第6章6轴断面结构计算 (23)6.1 抗浮验算 (24)6.2主要计算参数 (24)6.3 荷载标准值计算 (25)6.4 主体框架结构计算简图 (27)6.5 内力计算结果 (27)6.6 主体框架结构配筋计算 (31)第7章8轴断面结构计算 (33)7.1 抗浮验算 (33)7.2主要计算参数 (34)7.3 荷载标准值计算 (35)7.4 主体框架结构计算简图 (36)7.5 内力计算结果 (37)7.6 主体框架结构配筋计算 (41)第8章11轴断面结构计算 (43)8.1 抗浮验算 (44)8.2主要计算参数 (44)8.3 荷载标准值计算 (45)8.4 主体框架结构计算简图 (49)8.5 内力计算结果 (51)8.6 主体框架结构配筋计算 (57)第9章19轴断面结构计算 (59)9.1 抗浮验算 (60)9.2主要计算参数 (60)9.3 荷载标准值计算 (61)9.4 主体框架结构计算简图 (62)9.5 内力计算结果 (63)9.6 主体框架结构配筋计算 (68)第10章22轴断面结构计算 (70)10.1 抗浮验算 (70)10.2主要计算参数 (71)10.3 荷载标准值计算 (72)10.4 主体框架结构计算简图 (73)10.5 内力计算结果 (74)10.6 主体框架结构配筋计算 (78)某轨道交通某地铁站主体结构设计计算书第1章工程概况本站主体双层单柱双跨箱形结构，总长189.6m。
四、计算模型因车站主体是一个狭长的建筑物，纵向很长，横向相对尺寸较小。
主体计算取延米结构，作为平面应变问题来近似处理，考虑地层与结构的共同作用，采用荷载－结构模型平面杆系有限元单元法。
计算模型为支承在弹性地基上对称的平面框架结构，框架结构底板下用土弹簧模拟土体抗力，车站结构考虑水平及竖向荷载。
按荷载情况、施工方法，模拟开挖、回筑和使用阶段不同的受力状况，按最不利内力进行计算。
中柱根据等效EA 原则换算墙厚。
本站围护桩与主体结构之间设置柔性防水层，按重合墙考虑，即围护结构与内衬墙之间只传递径向压力而不传递切向剪力，SAP 计算时，采用二力杆单元来模拟围护桩与内衬墙的这种作用。
车站断面的计算模型如图2-1-1所示。
图2-1-1 车站断面计算模型五、荷载组合与分项系数5.1、荷载分类荷载类荷载名称 荷载取值 永久 荷载结构自重按实际重量 覆土重 土容重按18~20kN/m 3侧水、土压力 施工阶段按主动侧土压力计算，使用阶段按静水浮力 按地质资料提供的稳定水位计算设备重量 设备区荷载按8kPa 计，当设备荷载大于8kPa 可变荷载基本可 变荷载 地面超载20kPa 均匀活载 地面超载引起的侧向土压力 按土压力侧向系数确定 人群荷载 公共区人群荷载按4kPa 计 地铁车辆荷载及其动力作用列车荷载按列车满载条件确定 其他可 温度变化影响5.2、荷载组合根据《建筑结构荷载规范》(GB50009-2012)、《建筑抗震设计规范》、《人民防空地下室设计规范》（GB 50038-94）和《地铁设计规范》（GB 50157-2003）的规定，按结构在施工阶段和使用阶段可能出现的最不利情况进行荷载组合,各种荷载组合及分项系数见下表。
荷载组合表六车站结构断面计算6.1 结构主要尺寸车站标准段横断面盾构井段横断面主体外挂段横断面6.2标准段断面计算6.2.1 计算的钻孔资料计算采用钻孔M7Z3-SXSZ-013。
相应土层的地质参数如下：6.2.2 计算过程设计中考虑地震和人防等荷载偶然组合，并按照承载力极限状态和正常使用极限状态两种工况验算结构在施工阶段和使用阶段的结构受力。
目录1. 工程概况 (1)1.1 区间概况 (1)1.2 竖井及横通道 ................................................................................. 错误!未定义书签。
1.3 工程地质、水文地质情况及地层参数 (1)2. 设计依据 (3)2.1 依据的规范、规程 (3)2.2 依据的地质报告文件及编号 (3)3. 设计标准 (3)4. 设计参数拟定 (4)4.1 工程材料 (4)4.2 最外层钢筋保护层厚度 (4)5. 荷载计算 (4)5.1 荷载 (4)5.2 荷载组合 (5)5.3 荷载计算方法 (5)6. 施工竖井及横通道初期支护配筋计算 (5)6.1 1号竖井初支计算 (5)6.2 2号竖井初支计算 ........................................................................... 错误!未定义书签。
7. 横通道二衬配筋计算 (10)7.1 1号竖井及横通道二衬计算 (10)7.2 2号竖井及横通道二衬计算 ........................................................... 错误!未定义书签。
8. 结构抗浮验算 (15)1.工程概况1.1区间概况本工程为乌鲁木齐轨道交通一号线植物园站至迎宾路口站区间工程，区间从植物园站出发，沿北京路一直北行，到达终点迎宾路口站，区间右线设计起讫里程为YDK18+683.931~YDK19+539.036，区间右线全长855.105m;区间左线设计起讫里程为ZDK18+683.931~ZDK19+539.036，在ZDK19+400.000处短链0.075m,区间左线全长855.180m。
本区间采用暗挖法施工，均为标准单洞单线，断面形式为马蹄形断面。
该段隧道拱顶埋深10～16m，穿越岩层主要为卵石，围岩级别为V级。

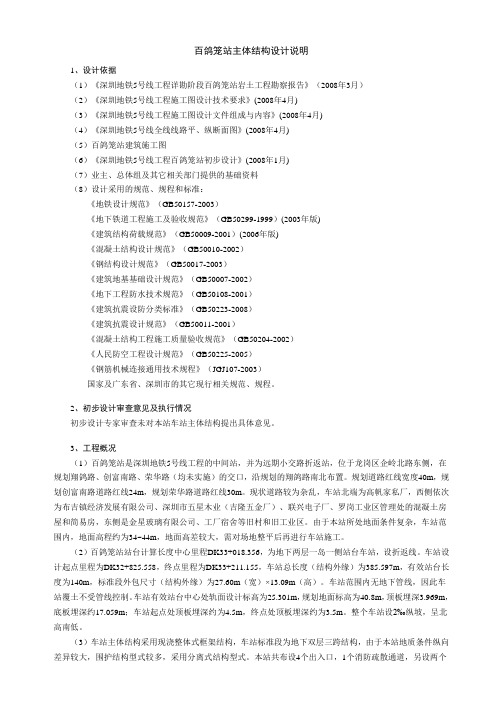

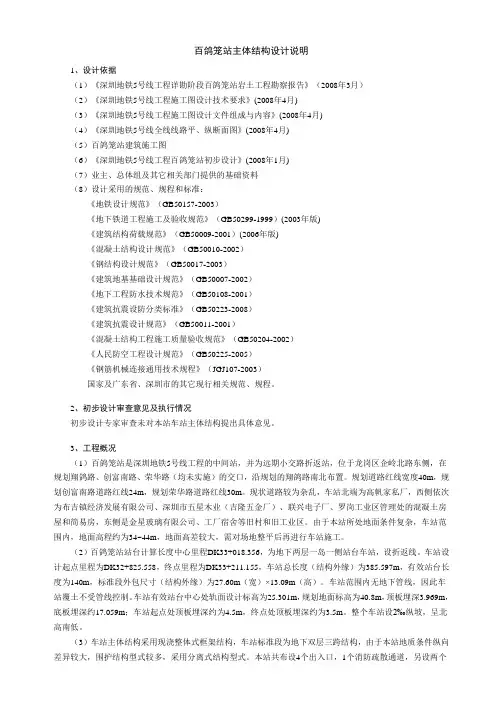

百鸽笼站主体结构设计说明1、设计依据（1）《深圳地铁5号线工程详勘阶段百鸽笼站岩土工程勘察报告》（2008年3月）（2）《深圳地铁5号线工程施工图设计技术要求》(2008年4月)（3）《深圳地铁5号线工程施工图设计文件组成与内容》(2008年4月)（4）《深圳地铁5号线全线线路平、纵断面图》(2008年4月)（5）百鸽笼站建筑施工图（6）《深圳地铁5号线工程百鸽笼站初步设计》(2008年1月)（7）业主、总体组及其它相关部门提供的基础资料（8）设计采用的规范、规程和标准：《地铁设计规范》（GB50157-2003）《地下铁道工程施工及验收规范》（GB50299-1999）(2003年版)《建筑结构荷载规范》（GB50009-2001）(2006年版)《混凝土结构设计规范》（GB50010-2002）《钢结构设计规范》（GB50017-2003）《建筑地基基础设计规范》（GB50007-2002）《地下工程防水技术规范》（GB50108-2001）《建筑抗震设防分类标准》（GB50223-2008）《建筑抗震设计规范》（GB50011-2001）《混凝土结构工程施工质量验收规范》（GB50204-2002）《人民防空工程设计规范》（GB50225-2005）《钢筋机械连接通用技术规程》（JGJ107-2003）国家及广东省、深圳市的其它现行相关规范、规程。
2、初步设计审查意见及执行情况初步设计专家审查未对本站车站主体结构提出具体意见。
3、工程概况（1）百鸽笼站是深圳地铁5号线工程的中间站，并为远期小交路折返站，位于龙岗区企岭北路东侧，在规划翔鸽路、创富南路、荣华路（均未实施）的交口，沿规划的翔鸽路南北布置。
规划道路红线宽度40m，规划创富南路道路红线24m，规划荣华路道路红线30m。
现状道路较为杂乱，车站北端为高帆家私厂，西侧依次为布吉镇经济发展有限公司、深圳市五星木业（吉隆五金厂）、联兴电子厂、罗岗工业区管理处的混凝土房屋和简易房，东侧是金星玻璃有限公司、工厂宿舍等旧村和旧工业区。
车站建筑规模及其计算设计目录车站建筑规模及其计算设计 (1)2.1 车站规模 (1)2.1.1 客流量预测 (1)2.1.2 站台设计 (1)按出站客流走扶梯计算 (2)2.2 车站建筑设计 (3)2.2.1 车站型式及尺寸 (3)2.2.2 车站埋深 (3)2.2.3 车站柱的设计与布置 (3)2.2.4 站厅层设备布置 (3)2.2.5 出入口设计与布置 (4)2.2.6 站台层的布置与设计 (5)图2.2 站台层平面图 (6)图2.3 站台层平面图（西侧） (6)2.1 车站规模2.1.1 客流量预测北京地铁15号线六道口车站的预测客流量，如下表2.1所示。
表2.1 早高峰(7:00-9:00)客流量（人/小时）果如下。
上行车站：2100+1260=3360（人）下行车站：2350+1560=3910（人）设计客流量为：1.2×(3360+3910)=8724（人）2.1.2 站台设计车站的类型一般有侧式站台和岛式站台两种。
六道口站为中间站。
岛式站台管理上比较集中方便，站台利用率高，乘客换乘比较方便。
两侧列车可以错峰到达，可缓解站台乘客人数压力，所以六道口站采用岛式站台。
（1）站台的有效长度L计算：L=S×n+δL——站台的有效长度（m）；S——单节车厢的长度（m）；N——列车编组数；δ——停车距离不准确值。
北京地铁15号线使用由长春轨道客车股份有限公司制造的DKZ31型电力动车组，属B型车6辆编组，长19m/节，车头长19.5m。
15号线车站设有屏蔽门，取δ=±0.2m。
L=S×n+δ=2×19.5+4×19+0.2=115.2m将计算结果取整，站台的有效长度取120m。
（2）自动扶梯台数计算：按出站客流走扶梯计算n=N下K αn1n——自动扶梯台数；N下——预测的下车乘客人数（上行与下行之和）；K——超高峰系数；α——楼梯的利用率，取0.8；n1——地铁运能，取8000（人/m·h）。
毕业设计说明书学生姓名：学号：学院：土木工程与力学学院专业年级： 2010级城市地下空间专业题目：长沙地铁3号线地铁车站初步设计指导教师：评阅教师：2014年4月摘要随着21世纪经济的不断发展，越来越多的城市拔地而起，越来越多的人涌向城市。
在繁荣的背后，也给整个社会带来了众多难题，交通压力无疑是其中的一个。
稍有留意，就会发现我们身边多了越来越多的“堵城”，很难想象，在高峰早晚班时期，一两个小时的寸步难行已经成为常态。
因此，众多城市将减缓交通压力放在了公共交通建设上面，并大力提倡市民乘坐公共交通出行，有的城市，例如北京，早已实施限号的措施。
相对于其它公共交通工具，地铁的优势是明显的，例如快速、便捷、载客量大、对地面交通无影响。
当然，地铁的缺点也是相对的，例如造价高、施工难度大、运营成本高。
但是，有限的缺点，并不能阻止地铁的发展，因为它给一个城市所带来的远期效益难以预估。
地铁车站的设计，相对于普通建筑设计，无疑使相对较难的，地层的复杂性以及准确预测的困难性，都是其中的原因。
本毕业设计按照《地铁设计规范GB50157-2003》和《混凝土结构设计规范GB50010-2010》等规范，根据长沙地铁2号线靳江路站的运营要求、站址环境和工程水文地质条件等，本着经济合理、安全实用的原则，对该站进行建筑设计、结构设计、结构配筋和施工方案设计等。
本毕业设计的主要内容如下：1、根据靳江路车站远期规划要求，选择“适用、经济、美观”的建筑设计方案。
2、在建筑设计方案的基础上进行结构设计，结构设计要合理，并且满足相关规范。
3、选择合理的基坑支护形式，选择经济、对地面影响较小的方案，并且进行基坑支护设计。
4、使用ANSYS有限元设计软件对结构进行内力分析，得出结构的内力图。
5、根据内力结果，对主体结构进行配筋，配筋要符合相关规范。
6、绘制车站建筑施工图、结构施工图以及地下连续墙施工图。
5、进行车站的施工组织设计。
关键词：地铁；地铁车站；建筑设计；基坑支护；结构设计；ANSYS有限元分析Abstract:With the continuous development of the economy of the 21st century, more and more cities going up, more and more people flock to the city. Behind this prosperity, but also to the entire community has brought many problems, traffic pressure is undoubtedly one of them. A little attention, you will find around us more and more "city block", it is difficult to imagine, unable to move during the peak morning and evening classes, an hour or two has become the norm. Therefore, many cities will slow down the traffic pressure on the public transport construction above, and vigorously promote the public by public transport, and in some cities, such as Beijing, has long been the implementation of measures to limit the number. Relative to other modes of public transport, metro advantages are obvious, such as fast, convenient, large capacity, groundtransportation. Of course, the shortcomings of the subway is relative, such as high cost, difficulty of construction, high operating costs. However, a limited number of shortcomings, and can not stop the development of the subway, because it brings to a city long-term benefits are difficult to predict.The design of the subway station, as opposed to ordinary architectural design undoubtedly is relatively difficult, the complexity of the formation and accurately predict the difficulties are the reason. The graduation project in accordance with the Metro design specification GB50157-2003 "and" concrete structure design specifications GB50010-2010 specification, Changsha Metro Line 2 Jin Jiang Road Station operational requirements, site environmental and engineering hydrogeological conditions, in line with economic reasonable, safe and practical principles, architectural design, structural design, structural reinforcement and construction program design of the station.The graduate design the following major elements:1, according to Jin Jiang Road Station term planning requirements, select the "applicable, economic, aesthetic, architectural design program. 2, on the basis of the architectural design, structural design, structural design is reasonable, and meet the relevant specifications.3, select a reasonable foundation pit support form the economic impact on smaller programs on the ground, and Pit Bracing Design.4, using ANSYS finite element design software structure analysis of internal forces, to draw the internal force diagram of the structure. 5, according to the results of the internal forces, the main structure of the reinforcement, reinforcement to comply with the relevant specifications.Draw station construction drawings, construction drawing and underground continuous wall construction plans.6, the construction design of the station.Keywords: Metro; station; architectural design; foundation pit support; structural design; ANSYS finite element analysis; construction program目录第一章绪论 (3)1.1国内外地铁发展概况 (3)1.2城市地铁优缺点概述 (8)1.3地铁建造 (9)1.4本设计的主要内容、目标与方法 (10)第二章工程地质及水文地质条件 (11)2.1地层岩性 (11)2.2岩土物理力学指标 (12)2.3场地土类型、场地复杂程度及场地类别 (13)2.4地震基本烈度 (13)2.5土壤最大冻结深度 (13)2.6水文地质特征 (13)2.7不良地质作用 (13)2.8特殊岩土工程地质 (13)2.9工程环境控制 (14)第三章车站建筑设计 (15)3.1设计依据、范围 (15)3.2主要设计思路和原则 (15)3.3主要设计标准 (16)3.4车站规模 (21)3.5车站各层建筑布置及功能分区 (26)第四章基坑支护设计（地下连续墙设计） (29)4.1地下连续墙简介 (29)4.2支护结构选型 (31)4.3地下连续墙结构设计 (32)第五章ANSYS软件结构分析 (46)5.1荷载计算 (46)5.2计算模型的确定 (49)5.3ANSYS简介 (50)5.4ANSYS计算 (51)第六章车站主体结构计算 (56)6.1钢筋构造及技术要求 (56)6.2耐久混凝土材料 (56)6.3主体结构内力图的绘制 (57)6.4标准截面截面检算 (57)6.5标准截面配筋计算 (62)6.6端头扩大截面配筋计算 (102)6.7主体结构纵梁配筋 (138)第七章施工组织与施工方法 (165)7.1编制依据及原则 (165)7.2工程概况 (165)7.3施工工艺 (166)7.4资源配置 (168)7.5施工方法 (168)7.6主体结构防水 (178)7.7施工测量 (180)7.8施工安全措施 (182)7.9文明施工及环境保护措施 (185)参考文献 187感谢 (188)第一章绪论地下铁道，简称地铁，亦简称为地下铁，狭义上专指在地下运行为主的城市铁路系统或捷运系统；但广义上，由于许多此类的系统为了配合修筑的环境，可能也会有地面化的路段存在，因此通常涵盖了都会地区各种地下与地面上的高密度交通运输系统。
XX市城市轨道交通XX线工程XXX站主体结构施工图设计专业：结构计算书中铁XX工程集团有限责任公司2011 年 2 月XX市城市轨道交通XX线工程XXX站主体结构施工图设计专业：结构计算书中铁XX工程集团有限责任公司2011 年 2 月一.工程概况XXX站位于XX路与XX路交叉的十字路口北侧，顺XX路呈南北向偏东布置。
XX路规划宽43m，道路现已形成，路面车流量大，交通繁忙。
十字路口东北象限为海雅百货、世博广场；东南象限为夏威夷阁住宅小区；西南象限为中惠华庭住宅小区、中国移动；西北象限为华润万家购物广场和XX老饭店。
车站四周商业建筑多，较繁华，客流量大。
二．设计依据及采用规范1、《XX市城市快速轨道交通XX线工程详细勘察阶段XXX站岩土工程勘察报告》，中铁XX工程集团有限责任公司，2010年1月2、业主、总体组及其它相关部门提供的基础资料3、设计采用的规范、规程和标准《地铁设计规范》（GB50157-2003）《地下铁道工程施工及验收规范》（GB50299-1999）(2003年版)《建筑结构荷载规范》（GB50009-2001）（2006年版）《混凝土结构设计规范》（GB50010-2002）《轨道交通工程人民防空设计规范》（RFJ 02-2009）《人民防空工程设计规范》（GB50225－2005）（2006版）《钢结构设计规范》（GB50017-2003）《地下工程防水技术规范》（GB50108-2008）《建筑抗震设计规范》（GB50011-2010）《混凝土结构工程施工质量验收规范》（GB50204-2008）《建筑工程抗震设防分类标准》（GB50223-2004）国家及广东省、XX市的其它现行相关规范、规程。
三．计算原则及计算标准1、车站主体结构安全等级为一级；结构按设计使用年限100年的要求进行耐久性设计；结构重要性系数1.1。
2、车站主体结构可按底板支承在弹性地基上的平面框架进行内力分析，计算时宜考虑所有构件的弯曲、剪切和压缩变形的影响。
计算书1模板配置概况表模板支架配置表2材料的物理力学性能指标及计算依据2.1材料的物理力学性能指标1）材料的物理力学性能指标①碗扣支架钢管截面特性根据JGJ166-2008规范表5.1.6、5.1.7采用：φ=，壁厚t=3.5mm，按壁厚3.0mm计算。
截面积A=4.24cm2，自外径48mm重q=33.1N/m，抗拉、抗弯抗压强度设计值f=205N/mm2，抗剪强度设计值fv=125N/mm2，弹性模量E=2.06×105N/mm2。
回转半径i＝1.59cm，截面模量W=4.49cm3，截面惯性矩I=10.78cm4。
②方木根据《建筑施工模板安全技术规范》（JGJ162-2008）附录 A 3.1-3 木材的强度设计值和弹性模量采用；方木采用红皮云杉，弹性模量E=9000N/mm2，抗弯强度设计值f=13N/mm2，承压强度设计值f=10N/mm2，顺纹抗拉强度设计值fm=8.0 N/mm2，顺纹抗剪强度设计值fv=1.4N/mm2。
截面尺寸85mm×85mm，惯性矩I=bh3/12=4.350×10-6m4 ,抗弯截面模量W=bh2/6=1.024×10-4m3, 静矩S= bh2/8=7.677×10-5m3截面尺寸100mm×100mm，惯性矩I=bh3/12=8.333×10-6m4 ,抗弯截面模量W=bh2/6=1.667×10-4m3, 静矩S= bh2/8=1.250×10-4m3截面尺寸120mm×120mm，惯性矩I=bh3/12=1.728×10-5m4 ,抗弯截面模量W=bh2/6=2.88×10-4m3, 静矩S= bh2/8=2.16×10-4m3③木胶合板（参照产品试验性能参数）模板采用胶合面板，规格2440mm×1220mm×18mm抗弯强度设计值f=11.5N/mm2，承压抗拉强度设计值fm=8.0 N/mm2，抗剪强度设计值fv=1.3N/mm2，弹性模量E=6000 N/mm2；取1m宽模板，惯性矩： I=bh3/12=1000×183/12=4.86×10-7 m4；模板的截面抵抗矩为：w＝bh2/6=1000×182/6=5.40×10-5m3；静矩： S= bh2/8=1000×182/8=4.05×10-5m3；④钢模板面板钢模板采用大模板，面板为6mm厚Q235A钢板，规格2m×3m。
地下铁道车站建筑设计说明书学生姓名：指导老师：西南交通大学土木工程学院2014年10月目录1车站建筑计算............................................................... .............................. . (1)1.1车站选址说明............................................................... (1)1.2出入口、风亭设计............................................................... (1)1.3设计客流及车站规模............................................................... (1)2车站建筑设计................................................................... . (6)2.1车站各层建筑布置及功能分区 (6)2.2车站客流组织............................................................... (7)2.3车站无障碍设计............................................................... (8)2.4车站防灾设计............................................................... (9)1 车站建筑计算1.1 车站选址说明香港路道路宽20m，为双向四车道，交通较繁忙，车流量较大。
规划道路目前尚未实施。
菱角湖路与三眼桥北路道路宽10m，为双向二车道，交通较繁忙，车流量较大。
规划道路目前尚未实施。
菱角湖路、三眼桥北路与香港路相交成十字路口。
十字路口周围主要为大型的社区。
东侧为菱角湖公园，西侧为唐家墩菱角湖社区，北侧为香港丽都，南侧为鹏飞湖庭。
经调查，江城大道路中下埋两根Φ1200雨水管为车站控制性管线，埋深3.1-3.2m。
受雨水管影响，本站覆土为3m，施工期间对雨水管进行悬吊保护，完工后可按原线还建。
车站设置于江城大道与规划道路交叉路口，沿规划道路敷设。
现状周边有4栋建筑在车站结构轮廓内，对车站布置有影响。
在车站范围内另有Φ300雨水管一根、10KV的电力管线1跟及路灯管线，施工期间对10 KV电力管线进行悬吊保护、Φ300雨水管临时废弃，对于路灯管线临时废弃，完工后均按原线还建。
1.2出入口、风亭设计本站位于香港路、菱角湖路与三眼桥北路交叉路口。
车站共设4个出入口、1个无障碍电梯和2组风亭。
十字路口东侧为菱角湖公园方向，在此设置Ⅰ号出入口；北侧为香港丽都，在此设置Ⅱ号出入口；西侧为唐家墩菱角湖社区，车站在此设置Ⅲ号出入口和2号风亭；南侧为鹏飞湖庭，在此设置Ⅳ号出入口和1号风亭。
Ⅰ、Ⅱ、Ⅲ、Ⅳ号出入口分别设于路口周边四个象限的地块内，满足4个象限的客流吸引。
车站1号风亭设于车站南侧，为满足防淹要求，设置为高风亭，车站2号风亭设于车站西侧，为高风亭。
1.3设计客流及车站规模1.3.1设计客流根据客流资料，该站预测客流见附表3.1、表3.2。
2042年三眼桥北站早高峰小时预测客流量表（摘录）附表3.1下行站点上行上车人数下车人数通过量上车人数下车人数通过量4033 2381 27818 三眼桥北站1020 1940 13826 2042年三眼桥北站晚高峰小时预测客流量表（摘录）附表3.2下行站点上行上车人数下车人数通过量上车人数下车人数通过量2567 1046 19071 三眼桥北站1842 2869 22804 本站超高峰系数取1.35。
本站设计客流量为：1265535.1)1940102023814033(=⨯+++（人/小时） 根据行车运行组织计划，三眼桥北站初、近、远期高峰小时分别开行15、15、18对列车。
行车间隔分别为4、4、3分钟。
通过计算可以得出该车站规模由远期早高峰小时客流控制。
远期上车设计客流量为：682235.1)10204033(=⨯+（人/小时）远期下车设计客流量为：583335.1)19402381(=⨯+（人/小时）1.3.2站台至站厅楼梯、自动扶梯宽度和数量计算η1n NK n = （2-1） 式中：N ——预测的上行与下行的出站客量（人/h ）；K ——超高峰系数，取1.35；1n ——每小时.送客流能力，取7300人/（m h ⋅）（自动梯性能为梯宽1m ，梯速0.65m/s ，倾角 30）；η——自动扶梯的利用率，取0.8。
则台17.135.18.07300102040331=⨯⨯+==ηn NK n ，进站客流采用2部1m 宽自动扶梯。
台999.035.18.07300194023811=⨯⨯+==ηn NK n ，出站客流采用2部1m 宽自动扶梯。
即车站设置4部扶梯，其中2部为上行扶梯，2部为下行扶梯，每部扶梯净宽1m 。
车站共设置1部“T ”型楼梯，总净宽为8m 。
车站公共区上行采用2部扶梯及1部净宽为8m 的楼梯，按0.55m 每股人流，则有效通过宽度为7.71455.0=⨯m ，则其通过能力为:)/(5833)/(3924032007.727300小时人小时人>=⨯+⨯车站公共区下行采用2部扶梯，其通过能力为:)/(6822)/(1460027300小时人小时人>=⨯。
通过验算可知，站厅至站台的楼扶梯数量及宽度可满足车站设计客流要求。
1.3.3站台有效长度及宽度的计算（1）站台有效长度计算站台的长度分为站台总长度和站台有效长度两种。
站台的总长度指的是根据站台层房间布置位置以及需要由站台进入房门的为之而确定的，指得是每侧站台的总长度。
站台的有效长度指得是远期列车编 组总长度与列车停站时的允许停车距离不准确之和，站台的有效长度也被称为站台的计算长度，它是为了供乘客上、下的有效长度，也是列车停站位置。
站台的有效长度按照公式（2-2）计算：δ+=sn l （2-2）式中： l ——站台有效长度；s ——列车每节长度，A 型车为22.8m ；n ——列车的节数，6节；δ——列车停车误差，一般取1-2m 。
本线采用A 型电动车辆，初、近、远期列车均为6辆编组。
则m sn l 8.138268.22=+⨯=+=δ，取有效长度为140m 。
采用屏蔽门系统，屏蔽门长度按135.74m 设计。
（2）站台宽度计算1）侧站台宽度：48.0+=lMW b （2-3） 式中：b ——侧站台宽度（m ）；M ——超高峰小时每列车单向上下车人数（人）；W ——客流密度，按/4.02m 人计算；l ——站台有效长度（m ）；48.0——安全带宽度。
则)(30.148.0301404.035.1)23814033(48.0m l MW b =+⨯⨯⨯+=+= 所以车站侧站台取2.5m 的可满足要求的。
2）岛式站台宽度计算：d nc b B ++=2 （2-4）式中：B ——岛式站台宽度（m ）；b ——侧站台宽度（m ）；n ——站台横断面的立柱数量；c ——柱宽（m ）；d ——楼梯与自动扶梯宽（m ）；则)(9.114.28.12)1.01.07.0(15.222m d nc b B =+⨯+++⨯+⨯=++=因此本站采用12m 宽站台满足各项宽度的要求。
1.1.4售检票设施计算（1）售票车站售票采用自动售票机售票，所需台数的计算公式为：111m k M N = （2-5） 式中：1M ——使用售票机的人数或上行和下行上车的客流总量（按高峰小时计）；k ——超高峰小时系数，取1.35；1m ——每小时售票能力，自动售票机售票能力取300人/台。
则)(7.2230035.1)10204033(111台=⨯+==m k M N 取24台，每边各12台。
（2）检票车站检票采用自动检票(磁卡)方式。
1）进站检票：222m k M N = （2-6） 式中：2M ——高峰小时进站客流量（上行和下行）或出站客流总量；k ——超高峰小时系数，取1.35；2m ——检票机每台每小时检票能力，取1800/人（h 台)。
则)(79.3180035.1)10204033(222台=⨯+==m k M N 取8台，每边各4台；双向闸机3台。
进站检票机附近还需设置有一定宽度的人工开启栅栏门，以便解决检票过程中出现的特殊情况和较大件行李的进入，也有利于站务工作人员的进出。
2）出站检票：2'2'2m k M N = （2-7） 式中：'2M ——高峰小时出站客流量（上行和下行）或出站客流总量；k ——超高峰小时系数，取1.35；2m ——检票机每台每小时检票能力，取1800/人（h 台)。
则)(24.3180035.1)19402381(2'2'2台=⨯+==m k M N 取8台，每边各4台。
出站检票口附近应设补票亭，以便乘客补票。
1.1.5出入口通道宽度与楼梯、自动扶梯计算（1）出入口通道宽度本站公共区共设置4个出入口，分别为Ⅰ号、Ⅱ号、Ⅲ号和Ⅳ号出入口。
取任一出入口计算。
)(412m c a Q b ⨯⨯= （2-8） 式中：Q ——超高峰小时客流量；a ——不均与系数，取1.2；1c ——通道双向混行通过能力，取4000人/（m h ⋅）。
则m c a Q b 95.0440002.1)58336822(412=⨯⨯+=⨯⨯= 取Ⅰ号出入口通道宽度均4.2m ，Ⅱ号、Ⅲ号通道宽度均为7.2m, Ⅳ号通道宽度为6.7m 。
出入口通道总宽度为25.3m 。
（2）出入口扶梯宽度Ⅳ号、Ⅱ号和Ⅲ号出入口通道设上下行扶梯各1部，扶梯净宽均为1m 。
（3）出入口楼梯宽度)1(b a CT Q B +⨯= （2-9） 式中：Q ——超高峰小时客流量；T ——列车运行时间间隔；C ——楼梯通过能力，取3200 人/（m h ⋅）；b a ——加宽系数，采用0.15。
则m a C T Q B b 41.3)15.01(432003)58336822()1(=+⨯⨯⨯+=+⨯=Ⅰ号出入口设宽度为4.2m 的楼梯1部，Ⅱ、Ⅲ、Ⅳ号出入口通道各设宽度为3m 的楼梯1部。
出入口上行采用3部扶梯和1部宽度为4.2m 的楼梯，其通过能力为： )/(5833)/(261001420037300小时人小时人>=⨯+⨯出入口下行采用3部扶梯，3部宽度为3m 和1部宽度为4.2m 的楼梯，其通过能力为：)/(6822)/(77340)2.433(420037300小时人小时人>=+⨯⨯+⨯由以上计算可知：车站出入口通道的楼扶梯数量及宽度能够满足车站设计客流的要求。
