6.15已知某矩形截面偏心受压柱，处于一类环境，安全等级为二级，截面尺寸为400
mm×500mm，柱的计算长度l c＝l0＝4.0m，选用C35混凝土和HRB400钢筋，承受轴力设计
值N=1400kN，弯矩设计值M1=247kN•m，M2=260kN•m。若箍筋直径dv=10mm，采用对称
配筋，求该柱的对称配筋面积。
【解】
（1）确定基本参数
查附表1-2、附表1-5、附表1-10和附表1-11可得：C35混凝土fc = 16.7N/mm2；HRB400
钢筋fy = f’y =360N/mm2；1=1.0，1=0.8；b = 0.518
查附表1-13，一类环境，c=20mm
取402/v'ssddcaamm，则460405000sahhmm
A=400×500=200000mm2，I=bh3/12=400×5003/12=4.167×109mm4，
mm34.144AIi

202030maxa，he
mm
（2）判别考虑二阶效应的条件
M1/ M2=247/260=0.95>0.9
l0/ i=4000/144.34=27.71
34-12 M1/ M2=22.6，所以l0/ i>34-12 M1/ M2
N/( fcA)=1400000/(16.7×200000)=0.42<0.9
故需考虑二阶效应
（3）求考虑二阶效应的弯矩设计值M
Cm=0.7+0.3 M1/ M2=0.985
ζc=0.5fcA/N=0.5×16.7×200000/1400000=1.19>1.0，所以取ζc =1.0

11.1/)/(130011c200a2ns

hlheNM

Cm ηns =1.09335>1.0，则M=Cm ηns M2 =284.27kN•m
（4）计算e0、ei

mm1.2031014001027.284360NMe
mm1.223201.203a0ieee
（5）计算ξ，并判断偏心受压类型

518.0456.04604007.160.1101400b30c1

bhf

N

所以为大偏心受压。
（6）计算As和A＇s

0.174mm460802456.00s
h

a

mm1.433402501.2232siahee



2
23
s0y

2
0c1
smm197)40460(3604604007.160.1)456.05.01(456.01.4331014005.01ahfbhfNeAAs



400500400%2.0
mm2

本题采用对称配筋，其配筋面积总和为719+719=1438 mm2，与习题6.3非对称配筋面
积总和421.9+954.4=1376.3mm2相比，多61.7 mm2。由此可见，相同条件下，对称配筋要
比非对称配筋总配筋量要多一些。
（7）验算垂直于弯矩作用平面的轴心受压承载能力
由l0/b=4000/400=10，查表6-1 得φ=0.98
按公式（6-17）计算


kN1400kN3402N103402)719719(3605004007.1698.09.0)]([9.03ssycN

AAfAfN
u

满足要求。
（8）验算全部纵筋的配筋率




%5
%55.0

%72.0%100200000719719%100
s's

A

AA

，满足要求

（9）选配钢筋
受拉和受压钢筋均选用3 18（As=763mm2），满足配筋面积和构造要求。

6.16 已知条件同习题6.7，采用对称配筋，求该柱的对称配筋面积。
【解】
（1）确定基本参数
查附表1-2、附表1-5、附表1-10和附表1-11可得：C30混凝土fc = 14.3N/mm2；HRB400
钢筋fy = f’y =360N/mm2；1=1.0，1=0.8；b = 0.518
查附表1-13，一类环境，c=20mm
取382/v'ssddcaamm，则562386000sahhmm

A=400×600=240000mm2，I=bh3/12=400×6003/12=7.2×109mm4，mm2.173AIi

202030maxa，he
mm
（2）判别考虑二阶效应的条件
M1/ M2=124/155=0.8<0.9
l0/ i=6600/173.2=38.11
34-12 M1/ M2=24.4，所以l0/ i>34-12 M1/ M2
N/( fcA)=3100000/(14.3×240000)= 0.9
故需考虑二阶效应
（3）求考虑二阶效应的弯矩设计值M
Cm=0.7+0.3 M1/ M2=0.94
ζc=0.5fcA/N=0.5×14.3×240000/3100000=0.55<1.0
414.1/)/(130011c200a2ns

hlheNM

Cm ηns =1.326>1.0，则M=Cm ηns M2 =205.97kN•m
（4）计算e0、ei

mm4.661031001097.205360NMe
mm4.86204.66a0ieee
（5）计算ξ，并判断偏心受压类型

518.0964.05624003.140.1103100b30c1

bhf

N

所以为小偏心受压。
（6）按小偏心重新计算ξ

mm4.348383004.862siahee
由式（6-35）得



790.0518.05624003.140.1)38562()518.08.0(5624003.140.143.04.3481031005624003.140.1518.010310043.0233b0c10b120c10c1b




bhf
ah

bhfNe

bhfN

s

（7）计算As和A＇s
ξ=0.790<ξcy=2×0.8-0.518=1.08
由式（6-36）得



2
23
s0y

2
0c1
smm9.1147)38562(3605624003.140.1)790.05.01(790.04.3481031005.01ahfbhfNeAAs



480600400%2.0
mm2

本题采用对称配筋，其配筋面积总和为1147.9+1147.9=2295.8mm2，与习题6.7非对称
配筋面积总和516.4+1140.8=1657.2mm2相比，多638.6mm2，由此可见，相同条件下，对
称配筋要比非对称配筋总配筋量要多一些。
（8）验算垂直于弯矩作用平面的轴心受压承载能力
由l0/b=6600/400=16.5，查表6-1 得φ=0.855
由式（6-17）可得：

kN3100kN9.3276N109.3276)9.11479.1147(3606004003.14855.09.0)]([9.03ssycN

AAfAfN
u

满足要求
（9）验算全部纵筋的配筋率




%5
%55.0

%96.0%1002400009.11479.1147%100
s's

A

AA

，满足要求

（10）选配钢筋
受拉和受压钢筋均选用3 22（As=1140mm2），满足配筋面积和构造要求。

合集下载

柱箍筋配筋举例

柱箍筋配筋举例

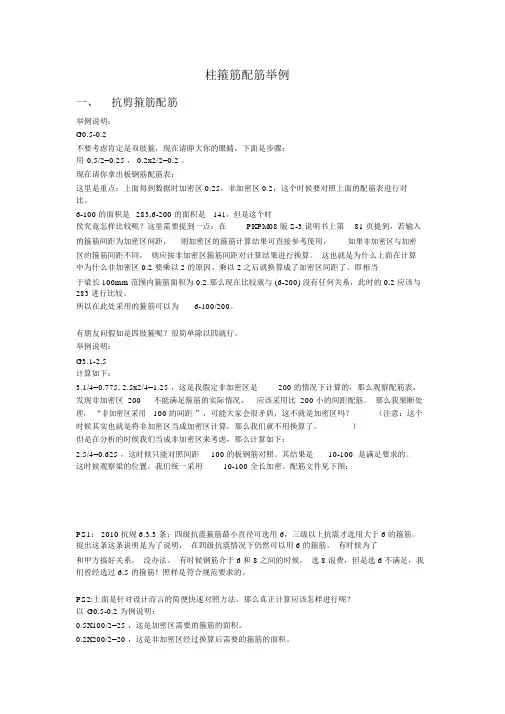

柱箍筋配筋举例一、抗剪箍筋配筋举例说明：G0.5-0.2不要考虑肯定是双肢箍，现在请睁大你的眼睛，下面是步骤：用0.5/2=0.25 ， 0.2x2/2=0.2 。
